12. Передняя подвеска

Описание конструкции

1 – шаровая опора
2 – ступица
3 – тормозной диск
4 – защитный кожух
5 – поворотный рычаг
6 – нижняя опорная чашка
7 – пружина подвески
8 – защитный чехол телескопической стойки
9 – буфер сжатия
10 – верхняя опорная чашка
11 – подшипник верхней опоры
12 – верхняя опора стойки

13 – гайка штока
14 – шток
15 – опора буфера сжатия
16 – телескопическая стойка
17 – гайка
18 – эксцентриковый болт
19 – поворотный кулак
20 – вал привода переднего колеса
21 – защитный чехол шарнира
22 – наружный шарнир вала
23 – нижний рычаг

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основа подвески – телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.

Передняя подвеска (вид снизу)

1 – растяжка рычага подвески
2 – штанга стабилизатора поперечной устойчивости
3 – рычаг подвески

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж. Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно.

Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя “глухими” болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.

В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб – для размещения приемной трубы системы выпуска. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

« предыдущая страница 11.5. Разборка шарнира

^ к оглавлению

следующая страница » 12.1. Описание конструкции

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Ходовая часть автомобиля ВАЗ 2110. Передняя подвеска.

Искать и найти в разделе: Ходовая часть автомобиля ВАЗ 2110

Особенности конструкции передней подвески автомобиля ВАЗ 2110.

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основным элементом подвески служит телескопическая гидравлическая амортизаторная стойка 1 (рис1), нижняя часть которой соединена с поворотным кулаком 5 двумя болтами. Верхний болт 3, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса.

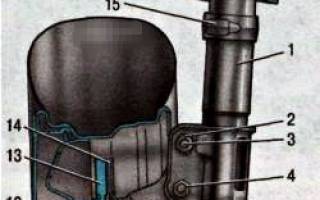

Рис1. Передняя подвеска в сборе: 1 – телескопическая стойка; 2 – гайка; 3 – эксцентриковый болт; 4 – гайка; 5 – поворотный кулак; 6 – вал привода переднего колеса; 7 – защитный чехол шарнира; 8 – наружный шарнир вала; 9 – нижний рычаг; 10 – шаровая опора; 11 – декоративный диск (колпак) колеса; 12 – ступица; 13 – тормозной диск; 14 – защитный кожух; 15 – поворотный рычаг; 16 – нижняя опорная чашка; 17 – пружина подвески; 18 – защитный чехол телескопической стойки; 19 – буфер хода сжатия; 20 – верхняя опорная чашка; 21 – подшипник верхней опоры; 22 – верхняя опора стойки; А – контрольный размер

На телескопической стойке установлены: витая цилиндрическая пружина 17, пенополи-уретановый буфер 19 хода сжатия, верхняя опора 22 стойки в сборе с подшипником 21.

Верхняя опора прикреплена тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает качание стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора.

Нижняя часть поворотного кулака 5 (см. рис1) соединена шаровой опорой 10 с нижним рычагом 9 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками, которые через резинометаллические шарниры соединены с нижними рычагами и передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, с помощью которых изменяют угол продольного наклона оси поворота.

Рис2. Поворотный кулак и детали ступицы переднего колеса: 1 – поворотный кулак; 2 – наружное грязеотражательное кольцо; 3 – подшипник ступицы; 4 – ступица колеса; 5 – упорная шайба; 6 – гайка; 7 – стопорные кольца; 8 – внутреннее грязеотражательное кольцо

В поворотном кулаке (рис2) установлен радиально-упорный двухрядный подшипник закрытого типа, во внутренних кольцах которого установлена с натягом ступица 4 колеса. Подшипник затянут гайкой б на хвостовике корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу, колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя (торсионная) часть штанги прикреплена к кузову кронштейнами через резиновые подушки.

Проверка технического состояния деталей подвески на автомобиле ВАЗ 2110

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески. Деформация деталей подвески и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и не позволяет их отрегулировать.

Проверьте состояние резинометалличес-ких шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины и при подрезании их торцовых поверхностей.

Для проверки состояния шарового шарнира подвески снимите колесо и замерьте расстояние А между нижним рычагом 9 (см. рис1) и тормозным диском 13. Если при покачивании подвески это расстояние увеличивается более чем на 0,8 мм, шаровой шарнир замените.

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья.
(Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.
Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на LADA-10.ru от ВКонтакте запущены в августе 2013 года

У нас тоже Лада

Сайт создан в 2010 – 2019 гг. © В соответствии с законом об авторских и смежных правах, перепечатка любых материалов сайта, возможна только с разрешением администрации (Kонтакты) и при указании прямой ссылки lada-10.ru

Передняя подвеска ВАЗ-2110: ремонт своими руками

Передняя подвеска ВАЗ-2110 выполнена по ставшей уже классической схеме. Тип конструкции “МакФерсон”, применяется практически на всех переднеприводных автомобилях. Причина – дешевизна, так как элементов относительно немного в нее входит. Используется подвеска “МакФерсон” на бюджетных моделях, на более дорогих применяется рычажная конструкция. Надежность подвески у “десятки” относительно высокая, но далека от идеала. Если сравнивать с автомобилями моделей 2101-2107, то у них подвеска более надежная и мягкая.

Основные компоненты

В переднюю подвеску ВАЗ-2110 входят следующие элементы:

1. Амортизационная стойка с приваренным поворотным кулаком.
2. Шаровая опора, которая соединяет нижний рычаг со ступицей колеса.
3. Опорный подшипник – устройство, закрепленное на кузове. С его помощью вращается вокруг своей оси стойка.
4. Ступица – при помощи этого механизма происходит вращение ШРУСа и передача движения на колесо. Устанавливается на поворотном кулаке.
5. Рычаги фиксируют элементы подвески, не позволяют им перемещаться в продольном направлении.

У каждого элемента подвески имеются свои особенности, при выходе из строя появятся характерные признаки. Именно по ним можно определить поломку.

Шаровая опора

При появлении стука передней подвески ВАЗ-2110 велика вероятность того, что появилась неисправность в шаровой опоре. Состоит она из таких элементов:

1. Шаровый палец с резьбой.
2. Металлическая обойма.
3. Болты крепления к рычагу подвески.
4. Гайка крепления к ступице.
5. Резиновый пыльник.

Можно выделить две поломки – разрушение металлического шарового пальца и пыльника. Последнее случается довольно часто. Через порезы и трещины внутрь механизма проникает вода, пыль, грязь. Эти частицы действуют как абразив, постепенно разрушая трущиеся части.

Имея специальное оборудование для восстановления шаровых, можно их отремонтировать. Но смысла в этом мало – стоимость комплекта новых элементов (2 штуки) составляет примерно 500-700 рублей, в зависимости от производителя. А восстановление не даст хороших результатов надолго.

Амортизационная стойка

Конструкция этого элемента передней подвески ВАЗ-2110 стандартная для переднеприводных машин. Работает амортизатор в двух направлениях, что позволяет обеспечить максимальный комфорт при езде. Некоторые производители выпускают стойки, которые можно ремонтировать. Для этого потребуется приобрести ремкомплект и масло. Полностью разбирается стойка и меняются все вышедшие из строя элементы, тщательно промывается внутренняя часть. После этого собирается амортизатор и заливается новое масло.

Самое главное – залить точное количество масла. Если его будет мало, то амортизатор не сможет эффективно работать. Но если чересчур много зальете – порвутся сальники. Стойка закрепляется на опорном подшипнике и ступице колеса, может поворачиваться вокруг своей оси под действием усилия, передаваемого от рулевого колеса через наконечники и тяги. На амортизационной стойке устанавливаются подушки из резины и пружина, которая гасит колебания во время движения по неровной дороге. Но большинство амортизационных стоек, выпускаемых для автомобилей, неремонтопригодны. Поэтому при поломках нужно их менять.

Опорный подшипник

Этот элемент позволяет вращаться амортизационной стойке вокруг своей оси. Благодаря этому поворачиваются колеса автомобиля. Закрепляется подшипник на кузове автомобиля при помощи трех гаек. Получается так, что внешняя часть обоймы жестко связана с кузовом, а внутренняя крепится к штоку амортизатора. А это основной элемент передней подвески ВАЗ-2110. Цена амортизационной стойки (без пружины, подшипника и подушек) составляет не менее 2000 рублей.

Обслуживания при эксплуатации опорный подшипник не требует, на весь срок в нем заложено достаточное количество смазки. Желательно только иногда проверять затяжку гаек – на штоке и кузове. Если подшипник выйдет из строя, то могут появиться посторонние звуки во время поворота руля. Также придется прикладывать большее усилие, чтобы повернуть руль.

Рычаг передней подвески

В конструкцию входит такой элемент, как рычаг передней подвески ВАЗ-2110. Он соединяет ступицу через шаровую опору и кузов автомобиля. На рычаге имеются резинометаллические втулки – сайлентблоки. С их помощью элемент подвески перемещается в вертикальной плоскости при движении. По сути, в этом механизме ломаться почти нечему – он очень крепкий и надежный. Самое «слабое звено» – это сайлентблок.

Со временем под действием нагрузок, высокой температуры, жидкостей резина разрушается, что приводит к ухудшению работы подвески. При поломке сайлентблоков появляются посторонние звуки, увеличиваются люфты в подвеске. Больше ломаться практически нечему. Может только разрушиться сам рычаг, но случается это лишь после серьезных ДТП. При наезде на бордюры, ямы погнуть или сломать рычаг нереально.

Ступица переднего колеса

Расположена эта деталь передней подвески ВАЗ-2110 на поворотном кулаке, соединенном со стойкой и шаровой опорой. В ней смонтирован подшипник цилиндрического типа, в котором вращается наконечник ШРУСа. При помощи двух болтов, которые находятся на поворотном кулаке, производится корректировка угла развала колеса.

При ремонте обязательно запоминайте, как были установлены эти элементы относительно друг друга. В противном случае вы рискуете ускорить износ шин автомобиля. Внизу в кулаке имеется отверстие под палец шаровой опоры. В самой ступице присутствует четыре отверстия с резьбой для крепления колеса и два для вкручивания направляющих шпилек.

Передняя подвеска ВАЗ 2110: ремонт и свойства

Передняя подвеска ВАЗ 2110 изготовлена по классической схеме, которая называется McPherson. Этот тип применяется практически во всех бюджетных автомобилях с передним приводом. Но у подвески Макферсон имеются и недостатки, и преимущества. Именно на этих нюансах и хочется остановиться. Кроме того, вы узнаете, из каких элементов состоит передняя подвеска автомобилей ВАЗ, имеющих передний привод.

Преимущества и недостатки Макферсона

Сначала, наверное, стоит поговорить о том, какие имеются плюсы в использовании подвески такого типа. Самое главное – это довольно высокая надежность конструкции, а также ее простота. Одна стойка имеет сразу две функции. Во-первых, она служит частью рулевого управления. Во-вторых, она выполняет роль амортизатора.

На стойке имеется поворотный кулак, к которому крепится шарнир рулевой тяги. Нижний рычаг передней подвески, который посредством шаровой опоры соединен с колесной ступицей, расположен внизу, соответственно. Верхняя часть – это шток, который подвижно закреплен в кузове при помощи опорного подшипника. С помощью этого механизма стойка может поворачиваться. Итак, можно выделить несколько подвижных шарниров во всей конструкции:

1. В верхней части располагается опорный подшипник.
2. В нижней части находится шаровая опора.
3. И, конечно же, рулевая тяга примерно посредине.

В сравнении с автомобилями, имеющими задний привод, подвеска типа McPherson значительно проще. Но что касается надежности, то этот вопрос является спорным. Давайте теперь рассмотрим отрицательные свойства схемы подвески такого типа.

Передняя подвеска ВАЗ 2110 имеет свои недостатки. В первую очередь, она идеально подходит для ровных дорог, без ям, бугров, езда по ним должна быть максимально спокойной и равномерной. Стихия подвески десятки – это городской режим.

В том случае, если автомобиль очень много ездит по пересеченной местности, подвеска быстро выходит из строя. Для бездорожья наиболее приемлемым является тип подвески, который используется на классике, либо же на полноприводных автомобилях. Это подвеска двухрычажного типа.

Обратите внимание на то, что на внедорожниках именно такая подвеска и применена. Конечно, конструкция значительно сложнее, зато работа у нее эффективней. Следовательно, недостатки Макферсона сразу же можно увидеть в сравнении. Еще один минус – это жесткость. Как правило, автомобили с подвеской такого типа имеют качественную звукоизоляцию. Чтобы уменьшить количество посторонних звуков, проникающих в салон.

Все элементы, изготовленные из пластика, должны быть надежно закреплены на элементах кузова. К сожалению, на автомобилях ВАЗ 2110 и подобных, с завода не всегда использовались разнообразные материалы для смягчения. Поэтому внутри салона при езде слышались посторонние скрипы, скрипы, и иные звуки непонятного происхождения.

Но стоит обратить внимание на то, что некоторые симптомы могут проявляться и в том случае, если пружина передней подвески сильно износилась. Как правило, спустя некоторый промежуток времени, который может быть в интервале от 5 до 10 лет, она изменяет свою длину. Естественно, работа подвески становится неправильной.

Элементы подвески

Основа – это стойка, на которой расположена пружина передней подвески, а также элементы крепления. Весь механизм будет работать эффективно лишь в том случае, если амортизационная стойка и все части, входящие в ее состав, функционируют правильно. Например, внутрь стойки заливается определенное количество моторного масла. Оно необходимо для нормального движения штока в обоих направлениях.

От состояния пружины также многое зависит – если она просела, то эффективность работы всей подвески нарушается моментально. Даже несмотря на то, что со стороны может казаться, будто пружина такая же, как была изначально установлена на машине, она имеет меньшую длину. И если это значение даже на половину сантиметра меньше необходимого, вы будете это ощущать на себе.

Ремонт передней подвески выполняется без труда самостоятельно. Никаких трудностей в этом нет, если имеется минимально необходимый набор инструментов. Во время эксплуатации автомобиля нужно, чтобы амортизационная стойка была всегда чистая. Своевременно заменяйте резиновый пыльник. В том случае, если на нем появляются трещины, либо порезы, возможно попадание пыли на шток.

В результате это приводит к тому, что сальник, расположенный в верхней части амортизатора, начнет разрушаться. Следовательно, масло выходит наружу. Рычаг передней подвески ВАЗ 2110 установлен на ступице колеса при помощи подвижного шарнира шарового типа. Смешно, конечно, но в некоторых справочниках прямо говорится, что шаровая опора современного автомобиля – это элемент, который можно назвать вечным.

Конечно, это может быть лишь в том случае, если эксплуатация машины происходит в идеальных условиях. Но достичь их невозможно, поэтому шарнир все равно ломается. Срок службы шаровой опоры зависит от того, по каким дорогам ездит автомобиль, от манеры езды водителя, а так же от того, как производитель этого элемента подходит к выпуску своей продукции.

Посторонние стуки в подвеске

Зачастую стук передней подвески ВАЗ 2110 появляется при выходе из строя шаровой опоры. Обратите внимание на то, что стук может пропадать при большой скорости, а появляется при движении на малых скоростях. Также он издается в тот момент, когда в автомобиль кто-нибудь садится или выходит. В том случае, если стук в передней подвеске появился именно по причине выхода из строя шарового шарнира, ремонт вам обойдется примерно в 300 руб.

Именно столько стоит шарнир и пыльник. Обратите внимание, что под пыльник лучше всего набивать небольшое количество смазки, например, Литол-24 или ШРУС. Это способно несколько продлить срок службы шарнира. Конечно же, никакая подвеска не сможет работать без системы рычагов, придающие автомобилю устойчивость.

Нижний рычаг передней подвески, с помощью шарового шарнира крепящийся к колесной ступице, считается, пожалуй, главным элементом конструкции. Обратите внимание на то, что при помощи резинометаллических сайлентблоков произведено крепление рычага к кузову. В том случае, если две стороны автомобиля работают независимо друг от друга, без связи, кузов будет идти вразнос.

Независимо от того, какие рычаги будут применяться, устойчивости при движении автомобиля во время прохождения поворотов, либо других маневров, не будет. Именно по этой причине между левым и правым колеса колесами находятся стабилизаторы. С их помощью происходит синхронная работа всех элементов подвески на обеих сторонах.

Передняя подвеска ВАЗ 2110 также состоит из одного очень важного узла, с помощью которого осуществляется подвижное крепление штока амортизатора к кузову. Обратите внимание на то, что в десятках, равно как и в любых переднеприводных автомобилях, стойка имеет функции механизма, осуществляющего поворот колес.

Другими словами, она должна без проблем вращаться. Опорный подшипник очень прост по конструкции, ничем не отличается от любого другого механизма с подробной схемой работы. Но передняя подвеска десятки нормально работать без этого элемента не сможет. При проведении ремонта обязательно нужно обращать внимание на состояние опорного подшипника.

Если он выходит из строя, то появляется стук, либо иные сторонние звуки. Вполне возможно, что подшипник может попросту заклинить. В этом случае поворот руля окажется невозможным. Заменяйте опорный подшипник, равно как и все остальные элементы подвески, согласно схеме проведения ремонта и обслуживание автомобиля ВАЗ 2110.

К амортизационной стойке подведены наконечники от рулевой рейки. Примерно посередине тяги находятся регулировочные гайки, которые необходимы для настройки углов схождения колес. Развал регулируется при помощи двух болтов, которыми крепится к амортизационной стойке ступица.

Передняя подвеска ВАЗ 2110 очень простая, содержит небольшое число элементов. Можно ремонт провести своими руками очень просто, причем не нужно большое количество специального инструмента. Но обращайте внимание – этот тип подвески очень эффективен в городском режиме. Если же вам необходимо ездить в условиях бездорожья, лучше остановить свой взор на заднеприводных машинах, либо на полноприводных.
