Длинноходная и короткоходная кулиса ВАЗ 2109

На современных автомобилях кулисы рычага переключения передач совсем нет. Кулиса ВАЗ 2109 механически передаёт усилие на исполнительное устройство КПП, а на современных автомобилях даже ручная коробка управляется селектором — джойстиком. Его датчики передают сигналы в электронный блок управления, а он, с учётом показаний других датчиков, формирует команды исполнительным устройствам.

Переключение передач на ВАЗ 2109

На «девятке» устанавливают пятиступенчатую ручную коробку перемены передач (КПП). Связь рычага управления выбором передачи с исполнительными устройствами КПП осуществляется чисто механически. Для этого служит стальной стержень, нижний конец которого закреплён на шаровой опоре в корпусе механизма выбора передачи, а верхний снабжён удобно ложащимся в руку водителя набалдашником. Этот рычаг, не совсем обоснованно, в народе называют «кулисой».

У классической кулисы рычаги соединяются при помощи ползуна, который может перемещаться вдоль неё. Особенно эффектно она выглядит в приводе ведущих колёс магистрального паровоза. В автомобильной кулисе элементы имеют определённую свободу, они соединены шарниром, но точка сочленения не может перемещаться вдоль кулисы. Тем не менее, название прижилось.

Рычаг перемены передач «девятки» имеет две степени свободы по три положения в каждой: «вперёд — нейтраль — назад» и «влево — нейтраль — вправо». Это даёт 9 вариантов положения селектора, из которых два (влево назад и вправо назад) не используются. Остальным семи соответствуют пять передач переднего хода, одна передача заднего и нейтраль.

Стандартную кулису ВАЗ 2109 называют длинноходной потому, что точка крепления тяги, ведущей к КПП, расположена довольно близко к шаровой опоре. Расстояние до точки крепления составляет примерно 4 см. При общей длине рычага с набалдашником в 30 см, чтобы переместить шток КПП всего на 2 см, рукоятку КПП надо передвинуть на 15 см. Плюс люфты — получается очень длинноходный вариант, и его нельзя настроить иначе.

Из автоспорта пришла мода — замена кулисы с уменьшением хода. Ремонт предусматривает перенос точки крепления тяги вверх по кулисе на 5–6 сантиметров. Получается короткоходная кулиса на ВАЗ 2109, ход ручки перемены передач уменьшается вдвое. Многим это нравится.

Кулиса от Калины на ВАЗ 2109 тоже улучшает ситуацию.

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

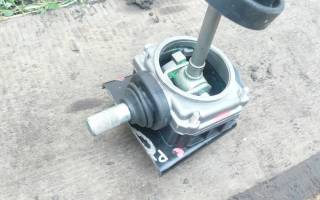

Замена кулисы на короткоходную

Короткоходную кулису можно купить в автомагазине или на авторынке. Отличить её от стандартной довольно просто. Достаточно замерить расстояние от шаровой опоры до шарнира сопряжения с тягой, ведущей к исполнительным устройствам КПП. У стандартного длинноходного механизма это расстояние составляет примерно 4 см, а у короткоходного — около 10 см.

Короткоходная кулиса ВАЗ 2109 своими руками устанавливается без особых проблем.

Порядок замены кардана.

1. После отсоединения хомута крепления кардана к тяге привода исполнительного устройства, снимите пыльник.
2. Открутите фиксирующий болт, расположенный на кардане.
3. Несколькими лёгкими ударами среднего молотка сбейте кардан кулисы с вала.
4. Наденьте новый пыльник, установите кардан от Калины.

Параллельно со сборкой механизма привода переключения передач проводится регулировка кулисы ВАЗ 2109. Вам понадобится помощь товарища. До того как отрегулировать механизм, предложите помощнику занять место в салоне «девятки». Установив ручку переключения передач в центральное нейтральное положение и аккуратно отведя ручку вправо, помощник дождётся, пока вы затянете фиксирующий болт и хомут. Необходимо настроить правильность включения передач и окончательно затянуть из салона пять фиксирующих механизм болтов.

Закончив работы, садитесь за руль. Чётким коротким движением включайте первую передачу.

Замена короткоходной кулисы на ВАЗ 2114

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач. Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной. Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет. Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях. В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин. АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля. Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам. Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109. Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно. Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

• РПП от ВАЗ 2114.
• Ось и втулки от 2114 (входят в ремкоплект КПП).
• Трубка с диаметром 15 миллиметров.
• Гайка шаровая.
• Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

ремонт рычага переключения передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Снимите защитный чехол рычага переключения передач (рис. 5.14) с облицовки туннеля пола.

2. Снимите накладку облицовки туннеля пола.

3. Отверните винт крепления облицовки туннеля пола в задней части.

4. Снимите облицовку туннеля пола, сдвинув облицовку туннеля пола назад.

5. Отверните гайку крепления оси рычага переключения передач, а затем пять болтов крепления основания рычага переключения передач к полу.

6. Снимите рычаг переключения передач с основанием, сняв при этом резиновый защитный чехол с основания.

7. Выньте ось рычага переключения передач с двумя пластмассовыми втулками. Если ось свободно болтается во втулках, установленных в рычаг переключения передач, значит, втулки изношены, и втулки требуют замены. При установке втулок смажьте втулки консистентной смазкой.

8. Для замены пластмассовой опоры рычага переключения передач снимите ее со сферического пальца рычага, заложите в отверстие новой опоры консистентную смазку и наденьте опору на палец.

9. Для замены кожаного чехла снимите рукоятку, стянув ее с рычага переключения передач.
10. Установите рычаг переключения передач в обратном порядке. Все резьбовые соединения затяните моментом 16-26 Нм (1,6-2,6 кгс-м).

11. Для замены тяги привода переключения передач снизу автомобиля ваз 2108, ваз 2109, ваз 21099 ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

12. Отверните гайку крепления оси рычага переключения передач и выньте тягу в салон автомобиля ваз 2108, ваз 2109, ваз 21099.

Рис. 5.14. Детали рычага переключения передач автомобиля ваз 2108, ваз 2109, ваз 21099:
1 — рычаг переключения передач; 2 — втулка; 3 — ось рычага; 4 — опора рычага; 5 — основание; 6 — кожаный чехол; 7 — рукоятка

Что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110? Все поправимо

Владельцев отечественных автомобилей интересует, что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110. Проблема эта известна практически всем, кто был счастливым обладателем подобных машин. При этом причины, по которым возникает эта неисправность, у обеих моделей одинаковы. Ведь коробка передач у них идентична.

Проявляется она следующим образом. Сначала появляется люфт при переключении передач. Немного позже он усиливается, к нему добавляется дребезг при движении. Со временем люфт оказывается настолько большим, что попасть в нужную передачу становится практически невозможно. Поэтому устраняйте поломку заранее, пока люфт не стал огромным.

Содержание

Основные причины

Что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110? Для ответа на этот вопрос необходимо определить причину такого поведения рычага. Причин может быть несколько. Некоторые из них обусловлены конструкцией автомобиля и практически неустранимы. Проблема с болтающимся рычагом и дребезгом возникает по следующим причинам:

• Ошибка конструкторов. Металлическая втулка цепляется за тягу при движении. В итоге получается дребезжащий звук. Устранить проблему невозможно;
• Поломка втулки;
• Рычаг от Лада Калина;

Каждая из этих причин приводит к люфту рычага. Первая причина только действует на нервы дребезжащим звуком, но проблем с управлением коробкой при этом не возникает. Для установления причин придется внимательно осмотреть машину на яме. В некоторых случаях придется производить ремонт или доработку деталей.

Поломка втулки. Втулка удерживает рычаг в определенном положении. На нее попадает практически все усилие при переключении скоростей. Со временем она может лопнуть. В таком случае рычаг будет ходить намного свободнее, но при этом переключение передач будет происходить, как обычно, без особых проблем. Для устранения просто замените втулку.

Рычаг от Лада Калина. На Калине коробка немного доработана. При установке рычага от нее на обычную коробку водитель получает несколько положительных бонусов. Минусом такого тюнинга является появление люфта рычага и постоянный дребезг при движении. Проблема возникает из-за отсутствия на этом рычаге смягчающей пружины. Для устранения проблемы необходимо взять стандартную пружину от девятки и прикрепить ее на привычное место. Чтобы закрепить один из концов пружины на рычаге придется сделать крепление. Для этого вам понадобится сварка.

Неисправность карданчика кулисы

Это одна из наиболее часто встречающихся проблем. При этом устранить ее довольно мудрено. Возникает люфт как следствие износа деталей кардана. Происходит это регулярно. Поэтому в целях экономии времени лучше купить и поставить спортивный вариант или от Калины. Такие карданчики ходят намного дольше. При установке «родной» детали готовьтесь, что вскоре придется ее менять снова.

Менять деталь следует на смотровой яме или эстакаде. Для начала следует ослабить хомут на тяге привода. Придется воспользоваться рожковым ключом на 13. Далее снимается с тяги шарнир. Отворачивается пыльник, и мы получаем доступ к карданчику.

Крепится он болтом-фиксатором. Чтобы снять его вам понадобится ключ на 10. Желательно использовать зажимной, применяемый для тормозных трубок. Иначе есть риск смять грани. Дело в том, что отечественные инженеры придумали гениальный способ избежать откручивания болта при вибрации, они посадили его на клей. Помучившись с болтом и открутив его, снимают кардан. После чего устанавливается новая деталь и производится обратная сборка. О правильности сборки говорит положение фиксатора, его головка должна находиться полностью в специальном углублении.

Износ коробки и креплений

Часто люфт рычага происходит из-за неисправности коробки. Чаще всего это связано с креплением кулис. При износе механической части свободный ход кулисы, а соответственно и рычага увеличивается. Часто такая проблема сначала проявляется на некоторых передачах, со временем это распространяется на все скорости. Поэтому при появлении люфта убедитесь в исправности коробки передач. Если потребуется нужно провести ремонт.

Если рычаг не болтается, но при этом во время движения он вибрирует издавая довольно неприятный звук. То причина скорее всего в креплениях подушки. При их повреждении КПП начинает вибрировать. Что в свою очередь передается через кулисы на рычаг. Лечится это путем замены креплений коробки.

Заключение. Причин для люфта рычага не так уж и много. Некоторые из них создают сами водители. Например, заменяя родной рычаг, на деталь от другой модели. Ответов на вопрос, что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110 несколько. Как устранить проблему в конкретном случае зависит напрямую от причин, ее вызвавших.
