Крышка бензобака ваз 2107 с эксцентриком

Жизнь распорядилась так, что я являюсь счастливым обладателем автомобиля ВАЗ 2107. Несмотря на все свои недостатки, обусловленные разработкой более чем полувековой давности, «семерка», тем не менее, выполняет основную задачу автомобиля – перевозит людей и грузы.

Помимо прочих недостатков, с которыми можно как-то смириться или привыкнуть, есть у «классики» очень неприятный момент – с нее периодически сливают бензин.

Ну и правда, что же не сливать-то? Бензобак расположен под правым задним крылом машины, горловина бака очень короткая – туда запросто можно засунуть шланг и «подсосав», слить почти весь бензин в ведро или канистру. Лючок бензобака не имеет никакого механизма запирания, пробка в штатной комплектации тоже просто закручивается и все. Сигнализация при открывании бензобака обычно не работает. Идеальная машина для бензиновых воров.

Это у современных машин расположение бака и заливной горловины такое, что бензин невозможно слить физически. А у «классики» — пожалуйста. Вот и ездят по ночным дворам «товарищи» с канистрами, выискивают спящие «Жигули» — и сливают с них бензин.

Жертвой бензосливщиков несколько раз становился и я. Машину на ночь я оставляю под окном, не сказать, что во дворе – в пространстве между домами, вместе с несколькими соседями. Место там удобное – от детской площадки далеко, машин ночует немного и все знакомые, проблема грязи весной и после дождей решена радикально – вместе с соседом купили машину щебня и оборудовали место под 5 машин. Импровизированная стоянка прекрасно видна из окна. Но это днем. А темными ночами деятели шланга и канистры без особого труда и боязни тихо по-вампирски высасывают бензин из спящей «семерочки».

Первой мыслью было, конечно, стандартное решение – пробка с ключом, или с эксцентриком, или с кодовым замком. Благо, в продаже их сейчас огромное количество, разных производителей. Вердикт – даже пробовать не стоит. Все пробки ломаются/скручиваются опытными вампирами на «раз». А неопытные еще и могут испортить лакокрасочное покрытие вокруг бензобака, отковыривая непокорную пробку чем-то типа гвоздодера.

Идея как-то закрыть лючок бензобака сразу же была признана несостоятельной – все, что закрыто, хочется открыть, расковырять, закрытый лючок будет только раззадоривать преступников. Также были отвергнуты мысли вварить в бензобак сетку, чтобы нельзя было просунуть шланг; трубу с той же целью; установить капкан или самострел; залить в бак метанол или солярку, а в качестве бензобака использовать другой бак; уносить бензин с собой домой и т.д.

Нужно действовать просто, дешево и в рамках закона. Вампиры с канистрой пугливы. Достаточно совсем немного напугать их, чтобы они отказались от своего преступного замысла. Самое простое решение – напугать их имеющейся сигнализацией.

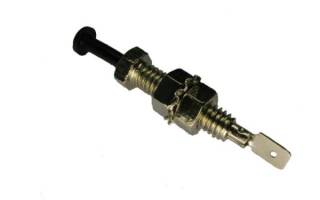

Приделать «концевик» к бензобаку было относительно несложно. Пришлось, правда, заменить в нем пружинку на другую, вытащенную из авторучки – штатная оказалась очень тугой, и лючок в закрытом положении не прожимал концевик.

“

Эффект оказался существенным. Несколько раз мне даже удавалось успеть увидеть из окна чувака с канистрой, панически улепетывающего от неожиданно «запиликавшей» машины. Но в один прекрасный день я снова обнаружил свою машину без бензина. Причина оказалось банальной – концевик окислился и не контачил.

Надо бы поставить вместо концевика какой-то закрытый контакт, идеально – микропереключатель. И тут я вспомнил, что в обычных автомобильных электрозамках уже есть эти самые выключатели.

Приделать электрозамок к лючку было делом техники. Сам электрозамок расположился между бензобаком и крылом машины, привернутый к планке, которая в свою очередь крепилась штатными винтами лючка. К лючку с обратной стороны был приклеен эпоксидкой довольно хитрой формы шарнир, в качестве тяги использовалась определенным образом выгнутая велосипедная спица. Теперь при открывании лючка бензобака шток электрозамка сдвигался и замыкал внутренний выключатель, сигнализация срабатывала.

Ну и конечно, если уже есть электрозамок, было бы совсем неспортивно его не использовать для автоматического закрывания лючка. А то ведь злоумышленник с крепкими нервами может открыть лючок, убежать в кусты, подождать, пока сигналка проорется, а потом спокойно подойти и слить бензин.

Чтобы такого не произошло, была собрана простейшая схемка с двумя релюшками и конденсатором. При появлении напряжения на сирене этим же напряжением заряжался конденсатор, при исчезновении напряжения первая релюшка отпускала якорь, переключая заряженный конденсатор на обмотку второго реле. Конденсатор разряжался на обмотку второго реле, в результате чего контакт реле замыкался на короткое время. Этого хватало, чтобы запитать моторчик электрозамка и закрыть лючок.

Читать еще: Почему гранта заводится и сразу глохнет

“

Теперь при оключении сирены (по времени или с брелка сигнализации) лючок бензобака, если он был открыт, автоматически закрывался. При следующем открывании лючка сигнализация срабатывала вновь.

Сливать бензин перестали. Как отрезало. Но мне не нравилось то, что друзья-вампиры с настойчивостью, достойной лучшего применения, лезли и лезли к бензобаку. Сигнализация срабатывала, очередной кадр с канистрой наперевес «изменившимся лицом бежал к пруду», но мне вся эта возня реально мешала спать. Бензосливщики ездили почти каждый день, как на работу. Причем я так и не понял, были ли это одни и те же люди с дырявой памятью (ну срабатывает тут сигнализация, не слить!) или разные «бригады» бензовампиров. Время от времени сливщиков не было неделю-две, и я уже думал, что наконец-то они поумнели – и все начиналось снова.

Следующим этапом в борьбе за собственный бензин стала установка прожектора (500 Вт).

Его я прикрутил на балкон и направил на стоянку. Для автоматического включения был взят набор из брелка-передатчика и приемника к нему, типа такого. Вещь отличная, работает на расстоянии около 100 метров. Поискав получше, можно найти уже готовое исполнительное устройство с релейным выходом, этим реле можно напрямую коммутировать прожектор. Я не искал, сам приделал выходной транзистор и реле. Последовательно с прожектором поставил устройство плавного включения лампы, продается в любом хозяйственном магазине. Для того чтобы лампа после включения через какое-то время выключалась, я использовал микроконтроллер ATtiny24 с простейшей программой. Брелок я соединил через советскую микросхемку – твердотельное реле РКП4А с микроволновым датчиком от старой сигнализации и разместил все это под обивкой потолка машины.

Теперь, когда кто-нибудь приближается к машине, включается прожектор. Ночью, в полной тишине и темноте это, видимо, производит должный эффект на людей с нехорошими намерениями. По крайней мере, сливщиков стало меньше. Трусливые (а их оказалось процентов 80) отсеялись. Как-то неуютно, видимо, сливать бензин, стоя в ярком пятне посреди кромешной темноты. Мало ли кто может из этой темноты выйти да и вообще – вампиры боятся света.

Сигнализация теперь срабатывает редко. Есть, конечно, особо смелые сливщики, которые несмотря на прожектор, лезут в лючок. Но эти надежно отпугиваются звуком.

Что еще можно сделать? В идеале хорошо бы всю эту нечисть повыловить и сдать в милицию. Правда, к милиции я отношусь более чем скептически, но все же – вдруг что-нибудь получится. Для того, чтобы это сделать – нужно поставить видеонаблюдение. Думаю все же когда-нибудь прикупить рекордер вроде этого этого, видеокамеру типа этой этой, вторую видеокамеру с радиоканалом (установить в машину, чтобы лицо хорошо было видно), винчестер и монитор – это и так есть. Тогда можно будет получать видеозаписи попыток слива бензина. Зафиксировать номера машин, на которых приезжают сливщики. Если повезет, сфотографировать лица. Написать заявление в милицию, переаттестованную в полицию, приложить все фото- и видеоматериалы. И ждать.

Данная статья не подлежит комментированию, поскольку её автор ещё не является полноправным участником сообщества. Вы сможете связаться с автором только после того, как он получит приглашение от кого-либо из участников сообщества. До этого момента его username будет скрыт псевдонимом.

Сегодня был в Южном порту, решил прикупить крышку бензобака. По инету смотрел, цена была 270р. В Южке нашёл никелированную всего за 140р)

Крышка бензобака с эксцентриком 2107

Цена вопроса: 140 ₽

Лада Приора Седан 2009, двигатель бензиновый 1.6 л., 100 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

Лада Приора, 2010

Лада Приора, 2012

Лада Приора, 2014

Смотрите также

Комментарии 15

у меня такая же, не по виду, а по сути. Пока ни разу не слили

привет тоже почитал заказал с Москвы на ваз 2104 крышка подходит на ваз 2107 ? кто знает

Как работает этот эксцентрик, объясни пожалуйста, если не трудно.
Тоже себе хочу крышку взять с эксцентриком, но не понимаю, как она закрывает и открывает замочек.

Читать еще: Можно ли отремонтировать датчик дмрв

Да ничего сложного, что — то типа ключа, только тут отверстие должно совпасть

В мороз не замерзает? Когда едешь не гремит?

Нет всё зашибись!

если не трудно глянь как на твоей крышке сделана резьба? у меня на крышке с эксцентриком резьба нарезана на всю длину крышки, на крышке оригинальной резьба заканчивается возле уплотнительной резинки… в общем у меня крышка с эксцентриком стала клинить при попытке её открутить, когда закручиваю слишком туго то уплотнительная резинка что на крышке видимо попадает в резьбу и при откручивании блокирует и не даёт открутить крышку и хоть с ключом от крышки хоть без крышку приходится откручивать с большим большим трудом и в перчатках иначе все руки раздалбываешь в попытке открутить…

с одной стороны хорошо хрен кто открутит… но с другой сам мучаюсь когда надо заправиться, если закручивать не до конца, то возле лючка начинает вонять бензином… да и если до верха долить любит выплёскиваться…

по началу было всё отлично ездил и радовался пока в один прекрасный момент не понадобилось заправится…

думаю на крышку что то вроде навёртыша сделать чтобы ограничить завинчивание 🙂 или забить на это дело и поставить крышку обычную, кстати может знаешь горолвина на 2107-2108-2110-приора и тп одинаковые?

у меня 2107 крышки без проблем подходят от 2108

Извини не видел твой комментарий, на счёт крышки та что у меня по резьбе идентична штатной и по длине тоже. Резьба что на приоре что на 8 одинаковая по крайней мере на старом образце моя машина 9 года а на 13 го хз, хотя предполагаю что такая -же.
Пока с крышкой никаких проблем не было, где то в гараже коробка от неё лежала, если найду то напишу кто изготовил)

В чём преимущество над штатной?

Бензин никто не сольёт)

А были прецеденты?

Просто как то утром я штатную не обнаружил)

Машинка без гаража?=/

Завтра поеду смотреть, хочу снять, если понравится фотки выставлю)

В этом разделе представлены запчасти для ВАЗ-2101, -2103, -2104, -2105, -2106, -2107 или как принято говорить в народе — “классика”. От кузовного железа до электроники — ассортимент автозапчастей на классические ВАЗы весьма широк и позволяет подобрать все необходимое для любой задачи, связанной с ремонтом или модернизацией.

Полюбившиеся отечественному автолюбителю своей ремонтопригодностью, хорошей маневренностью, высоким клиренсом и вместительным багажником автомобили ВАЗ модельной линейки 2101-2107 долгое время были самыми распространенными автомобилями на просторах нашей родины. С течением времени казавшиеся приличными ездовые качества и комфорт салона вашего автомобиля могут выглядеть уже не так впечатляюще на фоне новинок Волжского автозавода, да и износ основных узлов и электроники не добавляет автовладельцу оптимизма. Замена износившихся деталей, ремонт неисправностей любой степени серьезности или тюнинг — в этом разделе найдутся все необходимые запчасти для того, чтобы вернуть вашей «ласточке» былую резвость и улучшить комфорт.

Несмотря на то, что модели ВАЗ 2101-2107 перестали сходить с конвейера (последний из них был произведен в 2012 году), они все еще занимают видное место на отечественных дорогах. Мало того, сейчас эти «классические» модели бережно сохраняются их владельцами, поддерживаются в рабочем состоянии и на ходу. А это невозможно без запасных частей. И если вы ищете запчасти ВАЗ «Классика», то купите их в интернет-магазине AvtoALL — здесь вы по лучшим ценам найдете все, что необходимо!

В магазине AvtoALL представлены запчасти для всей «Классики» — и для старушки «Копейки» ВАЗ-2101, и для тридцать лет стоявшей на производстве «Семерки» ВАЗ-2107. При этом мы предлагаем не просто запчасти, а только качественные детали, узлы и механизмы известного происхождения. А цены запчастей приятно удивят вас и позволят не тратить слишком много на ремонте любимого автомобиля.

AvtoALL: все запчасти для «Классики» по лучшим ценам!

«СТОРОЖ» БЕНЗОБАКА

С наступлением теплых денечков у владельца авто появляется головная боль — таинственно исчезает бензин из бака оставленной на ночь машины. И виноваты

в этом вовсе не потусторонние силы.

Основные «потребители» ворованного бензина в городе, конечно же, юные «рокеры»: для них сошедший снег — это открытие нового сезона. Еще во времена бензинового дефицита, когда слив топлива из бака был «национальным видом спорта», в магазинах стали появляться пробки с запором. Сейчас автолюбителю есть из чего выбирать.

Читать еще: Сколько стоит накс в омске

Чего мы ждем от крышки? Чтобы быстро и удобно открывалась-закрывалась — раз. Чтобы не лопалась на морозе, не примерзала и не ржавела при попадании влаги — два. Наконец, чтобы надежно противостояла взлому. А коли уж взломали — чтобы можно было удалить остатки крышки.

Конструкция запирающихся крышек достаточно проста. Во внешний корпус с упорами для пальцев встроен замок, а внутренняя пробка ввертывается в горловину. Связывает их язычок замка. Этот принцип устройства так или иначе применен во всех исследованных крышках.

Первая крышка для «Москвича-2141» изготовлена турецкой фирмой «Тексан» (Teksan). Пластиковая шторка скважины замка может примерзнуть при попадании влаги, но не позволит ей проникнуть внутрь. Резиновое уплотнительное кольцо в сильные морозы прилипает к горловине бака, поэтому смазывайте его, хотя бы WD-40. Иначе открутить крышку будет тяжело — упоры для пальцев очень маленькие.

Крышка другой модели (№2) предназначена для вымирающих «412-х» и «40-х» «москвичей». Но «Teксан» позаботился и о них. К серьезным недостаткам этой крышки мы отнесли отсутствие упоров для пальцев или хотя бы насечки на корпусе.

Наконец, третий «турок» все той же фирмы «Teксан» — крышка для VAZ 2108, 2109. Она весьма удобна, правда, также со склонностью к прилипанию уплотнительного кольца при сильной затяжке. Поэтому не закручивайте ее слишком сильно (на крайний случай имейте под рукой плоскогубцы). А вообще-то из переднеприводных ВАЗов почти никогда не сливают бензин. Просовывать шланг в длинную изогнутую горловину неудобно — куда проще слить горючее из «Жигулей».

Крышка под № 4 предназначена для всех «жигулей», кроме 2102 и 2104. Изготовлена она на ДААЗе, где делают карбюраторы. Претензий к пробке почти нет. Только чтобы вытащить ключ, пришлось приложить некоторое усилие. Оно не потребуется, если смазать личинку.

Пятую, кодовую крышку можно отнести к «старейшинам» защитников бензобака. Пользуются ею давно и охотно — наверное, по привычке. Хотя она избавляет от лишнего ключа в связке, но не лишена своих, довольно существенных недостатков. Во-первых, попадание влаги внутрь «парализует» кодовый механизм. Во-вторых, крутить зимой туго вращающиеся лимбы, да еще в «закутке» для горловины, — удовольствие сомнительное. А в-третьих, цифровой замок на всех опробованных нами крышках имел один и тот же код! Не исключение и пробка под № 7 со встроенным переходником под горловину бензобака «Волги». На подбор кода потребовалось ровно две с половиной минуты, код оказался тем же — 6–11, хотя сделаны пробки на разных заводах.

Наконец, пробка № 6 для «жигулей», изготовленная минским заводом шестерен. Она не подходит только для «четверок» в экспортном исполнении. Простота конструкции и применяемые материалы (вся пробка-замок из стали) обусловили ее надежность и защиту от взлома.

Мы провели испытания: в «экстремальных» условиях все крышки приняли двухсекундную «ванну», а затем их поместили в морозильную камеру. Через сутки замороженные крышки «уронили» с высоты человеческого роста (180 см): ни одна не раскололась.

Первые четыре пластиковые крышки (три турецкие и одна отечественная) прекрасно работали, но при одном условии: пришлось отмораживать пластиковый затвор личинки замка. Внутрь личинки вода не попала.

Лимбы у крышек с кодовым замком примерзли, их пришлось отогревать. Разобрав, увидели, что внутри осталось довольно много воды. Стало быть, для горловин, не защищенных от попадания влаги, они малопригодны. Недостаток изделия под номером шесть — вода попадает в открытую личинку.

Теперь о защите от взлома. Любую пластиковую крышку можно сковырнуть «фомкой» или отверткой — правда, понадобится немалое усилие, а манипулировать в узенькой нише горловины бензобака весьма затруднительно. Но если это все же удалось, то открутить саму пробку можно только плоскогубцами. Есть ли смысл воришкам так долго возиться?

Другое дело — кодовая крышка. Взломать ее злоумышленникам (или хозяину в случае чего) очень сложно. Но неприступная, казалось бы, конструкция имеет недостаток — легкий доступ к стопорному кольцу: поддев его, можно снять замковую часть. Самая же защищенная от взлома крышка — под № 6: сломать ее почти невозможно.

Итак, запорное устройство на горловину бензобака не помешает. Стопроцентной защиты не существует, но, будьте уверены, воришке легче найти машину с простой пробкой, чем возиться с «секретками».
