Лада гранта не работает эур

Лада Гранта Не Работает Электроусилитель Руля

Диагностика руля Lada без сканера

Автомобили Lada Kalina, Grant и Priora могут быть оснащены гидроусилителем руля (EUR) разных производителей (например, Калуга или Махачкала). Если в его работе обнаружены дефекты (не удалось, не работает, выключился и т. Д.), Специальный сканер должен диагностировать. Вы также можете найти предпосылки для отказов без специального оборудования, используя метод скрепки.

Необходимо снять пластиковый корпус контрольной колонки (открутить крепежные винты снизу) и добраться до 8-контактного темного разъема.

У него есть один гвоздика:

Синий (выключатель зажигания 12В);
Коричнево-красный (тахометр);
Серый (скорость автомобиля);
Розовый и белый (индикатор EMUR);
Желто-черный (K-line);
Пусто (L-линия, провод не подключен)
Коричневый (масса)
Пустой.

Выполнять EUR диагностика без сканера требуется:

Выключить зажигание;
Закройте контакты 6 и 7 этого разъема куском провода или скрепки (не снимайте разъем);
Включить зажигание;
Определите код неисправности мигания индикатора неисправности рулевого колеса на комбинации приборов.

Определение кода ошибки ER на мигающей лампе:

начальное время паузы 2 с;
длительность длинного сигнала 2 сек;
длительность короткого сигнала 0,5 сек;
длительность паузы между сигналами составляет 0,5 секунды;
пауза между кодами 2 сек

Коды ошибок для гидроусилителя руля:

11 Система в норме

12 Нет сигнала оборотов двигателя

Грант руля перестал работать

Монтаж / разборка / пайка заняли 3 часа. Наличные стоят 0 руб. Видео показывает, что я забыл выключиться.

Диагностика метода ВАЗ (EMUR Electric power wheel) ВАЗ “скрепки” Калина, Приорат

Видеоредактор по телефону решил, что качество видео будет растоптано)))) Еще одно неприятное открытие Call.

13 Неисправность датчика крутящего момента

14 EMUR неисправность двигателя

15 Неисправность датчика положения рулевого управления

16 EMUR Неисправность датчика положения ротора двигателя

17 неисправная электрическая система автомобиля (ниже 10 В или более 18 В)

18 EMUR неисправность блока управления

Диагностические коды неисправностей EUR со специальным сканером:

На автомобиле лада “Калина” периодически отключается электроусилитель (ЭУР) и загорается ошибка C1044 (неверная последовательность датчика положения ротора). Читаем далее как бороться с данной неисправностью.

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада “Калина” (ВАЗ 1118). Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость – автомобиль семейства лада “Калина” (Рис.1).

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель и загорается контрольная лампа электроусилителя руля , но после того, как проедешь по какой-нибудь ямке или рельсам, то электромеханический усилитель руля (ЭМУР или ЭУР) возобновляет свою работоспособность.

Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя.

Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.

Подключаем диагностический сканер и соединяемся с блоком управления ЭМУР.

На экране монитора видим следующую ошибку: С1044 – неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится?

Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно.

Конструкция ЭМУР Калина 11186-3450008-00

Вал рулевого управления
Электромотор
Электронный блок управления
Датчик крутящего момента
Датчик положения ротора

Снимаем ЭМУР. На шильдике (Рис.7) имеется артикул 11186-3450008-00 производства Авиаагрегат г. Махачкала.

Снимаем рулевое колесо, подрулевые переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента, нужно сначала снять электромотор. Откручиваем кронштейн на 4х болтах, карданчик, стопорную гайку и 3 болта крепления электромотора.

Вот что у нас получилось (Рис.12)

Далее вытаскиваем вал.

Рис.14 Концентрические цилиндры с шестерннёй.

Достаём обмотку датчик крутящего момента (Рис.17), предварительно отпаяв провода от платы (Рис.16).

Конструкция индуктивного датчика крутящего момента.

Читать еще: Панель задка лада ларгус

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (слоты перфорации), которые закреплены на валу и вращаются вместе с ним. И двух концентрических катушек с первичной и вторичной обмотками, неподвижно вставленных в корпус ЭМУР. Не будем вдаваться в различную терминологию, а скажем проще: на первичную обмотку подаётся переменный ток с частотой 20 кГц, и если мы прикладываем усилие к валу (то есть начинаем вращать руль), то на вторичной обмотке возникает напряжение “+” или “-” в зависимости от направления вращения, а величина этого напряжения прямо пропорциональна приложенному моменту (усилию). Тем самым электронный блок управления (ЭБУ) определяет с какой силой Вы вращаете руль в ту или другую сторону.

Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (Рис.20), который находится на задней крышки электромотора.

В ЭМУР лада “Калина” применяется 3х фазный вентильный индукторный (бесколлекторный) двигатель. Для того, чтобы он начал вращаться в ту или иную сторону, электроника должна понимать в каком положении на данный момент времени находится ротор и после определения положения в нужные моменты подавать напряжение на определённые обмотки статора. Для определения положения как раз и применяется датчик положения ротора (ДПР).

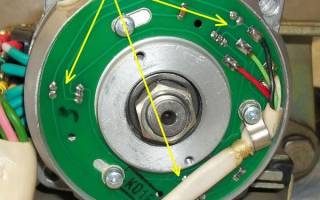

Схема и конструкция оптического датчика положения ротора.

Расположенные под углом 120 градусов 3 оптопары – светодиод (СД a,b,c) и фотодиод (ФД a,b,c), соответствуют расположению обмоток статора мотора фазам A, B, C. На роторе мотора установлен диск, и при его вращении срабатывает фотодиод a,b или c. Таким образом, электроника опредляет текущее положение ротора.

Далее рассмотрим электронный блок управления ЭМУР (Рис.23), особо рассказывать про него ничего не будем, просто посмотрим на фото самой платы.

Ну вот, с устройством ЭМУР мы разобрались, возвращаемся к нашей неисправности, с которой к нам пожаловал хозяин автомобиля “Калина”. Что нужно сделать для того, чтобы всё заработало как надо? Довольно частая неисправность на данной модификации ЭМУР – это плохая пайка оптопар на плате датчика положения ротора. Достаточно просто пропаять все контакты оптопар (Рис.24) для оживления ЭМУР, что мы и поспешили сделать.

После пропайки платы собираем всё в обратной последовательности и запускаем автомобиль. Ураа. Лампочка неисправность ЭМУР погасла и руль стал вращаться очень легко.

У нас на вооружении имеется сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет данного оборудования? Как считать ошибки без специального сканера? Всё довольно просто.

Для того чтобы считать коды самодиагноостики ЭУР “Калина” нужно:

1) При выключенном зажигании замкнуть на массу 6ой контакт разъёма X2 блока управления ЭМУР, либо замкнуть между собой контакты 6 и 7 (рис.26). В разъёме X2 отсутствует 6ой контакт, поэтому мы установили туда кусочек белого провода и замкнули его с 7ым контактом (массой).

Рассмотрим схему ЭМУР для более детального понимания.

Неисправности электроусилителя руля лада гранта

Диагностика электроусилителя руля Лада без сканера

Авто Лада Калина, Гранта и Приора могут оснащаться электроусилителями руля (ЭУР) разных производителей (к примеру, Калуга либо Махачкала). При появлении дефектов в его работе (отказал, не работает, отключается и т.д.) следует выполнить диагностику с помощью специального сканера. Также есть возможность найти предпосылки сбоев и без специального оборудования способом скрепки.

Нужно снять пластмассовый кожух управляющий колонки(выкрутить винты крепления снизу) и добраться до 8-ми контактного темного разъема.

Он имеет последующую распиновку:

Голубой (замок зажигания 12в);
Коричнево-красный (тахометр);
Серый (скорость автомобиля);
Розово-белый (контрольная лампа ЭМУР);
Желто-черный (K-Line);
Пустой (L-line, провод не подведен)
Коричневый (масса)
Пустой.

Чтобы выполнить диагностику ЭУР без сканера необходимо:

Выключить зажигание;
Замкнуть контакты №6 и №7 этого разъема, используя кусок провода или скрепку (разъем не снимаем);
Включить зажигание;
Определить код неисправности по миганию контрольной лампы неисправности электроусилителя рулевого управления на комбинации приборов.

Определение кода неисправности ЭУР по мигающей лампе:

длительность начальной паузы 2 сек;
длительность длинного сигнала 2 сек;
длительность короткого сигнала 0,5 сек;
длительность паузы между сигналами 0,5 сек;
длительность паузы между кодами 2 сек

Коды ошибок электроусилителя руля:

11 Система исправна

12 Отсутствие сигнала оборотов двигателя

Перестал работать усилитель руля на гранте

Сборка/разборка/пропайка заняла 3 часа. Денежные затраты 0 рублей. На видео можно увидеть, что я забыл отсоед.

Диагностика ЭУРа (ЭМУР Электроусилитель руля) ВАЗ методом “скрепки” Калина, Приора

Видеоредактор в телефоне решил что такое качество видео попрёт ))))Очередное неприятное открытие Звенящйи.

13 Неисправность датчика момента

14 Неисправность двигателя ЭМУР

15 Неисправность датчика положения рулевого вала

16 Неисправность датчика положения ротора двигателя ЭМУР

17 Неисправность бортсети автомобиля (ниже 10В либо больше 18В)

18 Неисправность блока управления ЭМУР

Коды неисправностей ЭУР при диагностике специальным сканером:

C1012 Цепь сигнала датчика скорости автомобиля, отсутствие сигнала

C1013 Напряжение бортсети автомобиля ниже минимального порога

C1014 Напряжение на замке зажигания ниже минимального порога

C1021 Напряжение основного вывода датчика момента

C1022 Напряжение контрольного вывода датчика момента

C1023 Неверный сигнал основного и/или контрольного вывода датчика момента

C1024 Датчик момента, отсутствие сигнала

C1031 Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону

C1032 Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону

C1033 Датчик положения рулевого вала, отсутствие питания

C1041 Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону

C1042 Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону

C1043 Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону

C1044 Неверная последовательность датчика положения ротора двигателя

C1045 Датчик положения ротора двигателя, отсутствие питания

C1050 Замыкание на массу в силовых цепях

Читать еще: Обозначение года на резине

C1051 Двигатель, превышение тока через фазную обмотку А

C1052 Двигатель, превышение тока через фазную обмотку В

C1053 Двигатель, превышение тока через фазную обмотку С

C1054 Двигатель, обрыв фазных обмоток

C1055 Двигатель, обрыв фазной обмотки А

C1056 Двигатель, обрыв фазной обмотки В

C1057 Двигатель, обрыв фазной обмотки С

C1058 Двигатель, замыкание фазных обмоток

C1059 Замыкание обмотки фазы А двигателя

C1060 Замыкание обмотки фазы В двигателя

C1061 Замыкание обмотки фазы С двигателя

C1070 Неисправность не опознана

C1071 Блок управления, ошибка ОЗУ электронного блока

C1072 Блок управления, ошибка ПЗУ электронного блока

C1073 Блок управления, ошибка ЕЕРROM электронного блока

C1075 Блок управления, превышение температуры радиатора

C1076 Напряжение питания элементов ЭБУ ниже минимального порога

C1077 Напряжение на силовых конденсаторах ниже минимального порога

C1078 Время заряда силовых конденсаторов

C1079 Ток одной из фазных обмоток выше максимального порога

C1080 Пробой как минимум одного из верхних силовых транзисторов

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Диагностический сканер

Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Автомобили Лада Калина, Гранта и Приора могут комплектоваться электроусилителями руля (ЭУР) различных производителей (например, Калуга или Махачкала). При возникновении неисправностей в его работе (отказал, не работает, отключается и т.д.) следует выполнить диагностику при помощи специального сканера. Также есть возможность определить причины сбоев и без специального оборудования «методом скрепки».

Необходимо снять пластиковый кожух рулевой колонки(вывернуть винты крепления снизу) и добраться до 8-ми контактного черного разъема.

Читать еще: Лунева лада архитектор отзывы

Он имеет следующую распиновку:

Голубой (замок зажигания +12в);
Коричнево-красный (тахометр);
Серый (скорость автомобиля);
Розово-белый (контрольная лампа ЭМУР);
Желто-черный (K-Line);
Пустой (L-line, провод не подведен)
Коричневый (масса)
Пустой.

Чтобы выполнить диагностику ЭУР без сканера необходимо:

Выключить зажигание;
Замкнуть контакты №6 и №7 этого разъема, используя кусок провода или скрепку (разъем не снимаем);
Включить зажигание;
Определить код неисправности по миганию контрольной лампы неисправности электроусилителя рулевого управления на комбинации приборов.

Определение кода неисправности ЭУР по мигающей лампе:

длительность начальной паузы – 2 сек;
длительность длинного сигнала – 2 сек;
длительность короткого сигнала – 0,5 сек;
длительность паузы между сигналами – 0,5 сек;
длительность паузы между кодами – 2 сек

Коды ошибок электроусилителя руля:

11 — Система исправна
12 — Отсутствие сигнала оборотов двигателя
13 — Неисправность датчика момента
14 — Неисправность двигателя ЭМУР
15 — Неисправность датчика положения рулевого вала
16 — Неисправность датчика положения ротора двигателя ЭМУР
17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)
18 — Неисправность блока управления ЭМУР
19 — Неисправность датчика скорости автомобиля

Коды неисправностей ЭУР при диагностике специальным сканером:

Напомним, ранее мы рассказывали, как устранить стук в электроусилителе руля автомобилей Лада.

Причины поломки электроусилителя руля на лада Калина

Причины отключения

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Лада гранта не работает эур

Лада Гранта Не Работает Электроусилитель Руля

Грант руля перестал работать

Диагностика метода ВАЗ (EMUR Electric power wheel) ВАЗ “скрепки” Калина, Приорат

Читайте также

Читайте также

Неисправности электроусилителя руля лада гранта

Перестал работать усилитель руля на гранте

Диагностика ЭУРа (ЭМУР Электроусилитель руля) ВАЗ методом “скрепки” Калина, Приора

Причины отключения

Программное отключение

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей

Причины поломки электроусилителя руля на лада Калина

Причины отключения

Программное отключение

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей
