Механизм выбора передач шевроле нива

Снятие и регулировка привода управления механизмом выбора передач Chevrolet Niva

Если скорости включаются очень туго, либо включается не соответствующая положению рычага скорость, можно попробовать выполнить регулировку механизма.

Механизм управления коробки переключения передач ваз 2123 /кулиса/ 2123-1703050

В первую очередь, под капотом Шевроле Нивы нива шевроле регулировка рычага переключения передач гайка винта крепления наконечника рычага коробки передач с тягой переключения скоростей. Разборка и сборка привода механизма выбора передач Нива Шевроле Для ремонта привода механизма выбора передач на Шеви Нива потребуется инструмент: В сравнении с другими элементами коробки передач кулиса или тяга привода управления — это сравнительно несложный механизм.

Нива шевроле регулировка кулисы. Неисправность: Рычаг переключения передач стал плавать Первая передача не включается, если…

На большинстве автомобилей этот элемент представляет собой достаточной надежный механизм, который вполне может отработать срок эксплуатации до тыс. После демонтажа корпуса, из него извлекается вал КПП.

В двигательном отсеке затяните стяжной болт на штоке выбора передач, соблюдая требуемое усилие затягивания. Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались.

Ремонт и замена кулисы на автомобиле Chevrolet NIVA Кулиса коробки передач — это элемент многорычажного узла, предназначенного для соединения рычага КПП со штоком, подходящим к силовому агрегату. Эта деталь подвержена загрязнению, на ней образуется влага. Со временем качество смазки в трущихся деталях ухудшается, и они начинают изнашиваться, что приводит к различным проблемам.

В сравнении с другими элементами коробки передач кулиса или тяга привода управления — это сравнительно несложный механизм. Но для корректной работы трансмиссионной системы, состоянию кулисы также следует уделять пристальное внимание — своевременно проводить ремонт и выполнять регулировку тяги привода.

На автомобиле Chevrolet NIVA данный элемент представляет собой очень надежный механизм, который без замены способен отработать до км пробега. На самом деле, в выборе компонента нет ничего сложного.

Голосование Можете ли вы самостоятельно заменить кулису в своем авто?

Да, не вижу в этом ничего сложного Нет, этот трудоемкий процесс мне не под силу Благодаря этой инструкции заменю кулису самостоятельно Загрузка Однако, есть и негативная сторона.

Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Для снятия КПП потребуется: Установите автомобиль на смотровую канаву или подъемник. Установка коробки переключения передач на Нива Шевроле выполняется в последовательности обратной снятию.

ШЕВРОЛЕ НИВА. ПРОБЛЕМА ВКЛЮЧЕНИЯ ПЕРЕДАЧ НА ГОРЯЧУЮ. РЕШЕНИЕ ЗА 30 МИНУТ!

Разборка коробки переключения передач Нива Шевроле Разборка и ремонт коробки передач Шеви Нива требуются при следующих неисправностях. Повышенный шум в коробке передач: Затрудненное переключение передач Нива Шевроле: Самопроизвольное выключение или нечеткое включение передач: Пониженный уровень или утечка масла Шеви Нива: Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца.

Детали и расходники:

Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо. Первичный вал в сборе Нива стрелкой указано место закрепления в тисках при разборке: Снятие тяги КПП Снять кулису можно в такой последовательности: Открыв капот Шевроле Нива, необходимо найти соединение наконечника рычага и тяги переключения скоростей.

На тяге имеется стяжная муфта и защитный чехол, которые нужно снять. Но будьте осторожны, чтобы не повредить фиксаторы. Чехол необходимо вывернуть в обратную сторону, после чего разрезать крепежный хомут.

Далее, снимается чехол с рычага. Извлекается передок облицовки тоннеля пола. От рычага отстегивается фиксатор и снимается ось.

Снимается рычаг переключения путем проведения его вверх. Оставшийся резиновый манжет необходимо вернуть внутрь извлеченного рычага.

5.2.15 Снятие привода управления механизмом выбора передач

В двигательном отсеке затяните стяжной болт на штоке выбора передач, соблюдая требуемое усилие затягивания. Выньте отвертку из отверстия для блокировки и установите пластиковую пробку.

Извлеките отвертку из отверстия для блокировки на кожухе рычага управления коробки передач. Установите на место защитную манжету рычага выбора передач и установочную раму.

Разборка механизма выбора передач КПП Нива Шевроле

механизм выбора передач 5-ст кпп

На вторичном валу расположены ведомые шестерни III, II, I передач, заднего хода и V передачи по порядку, считая от переднего конца вала и синхронизаторы.

Главная Учебники — Транспорт Нива Шевроле выпуска г. Устройство, эксплуатация, обслуживание, ремонт. Снимаем заднюю опору…

Тягу привода управления коробкой передач переводим в нейтральное положение. Первичный вал имеет два зубчатых венца. Косозубый венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала таким образом эти валы всегда вращаются вместе.

Первичный вал опирается на два шариковых подшипника, расположенных в заднем торце коленчатого вала и в передней стенке картера коробки передач последний воспринимает основную часть нагрузки. Корпусные детали коробки — картер сцепления, собственно картер коробки передач и задняя крышка — отлиты из алюминиевого сплава и стянуты между собой шпильками с гайками.

Механизм блокиратора крепится на рычаг переключения передач внедорожника. Механизм воздействия включения задней обеспечивается за счет опускания блокировочного упора в положение ниже накладки блокировки. В момент включения скорости происходит их смазка, осуществляемая путем разбрызгивания масла в коробке.

Во избежание утечки масла из коробки с первичного и вторичного валов — эти места уплотняются сальниками, которые периодически требуют замены.

Исключение составляет включение заднего и пятой скоростей, но на задне- и полноприводных автомобилях семейства ВАЗ этот порядок постоянно одинаков. Итак, рассмотрим расположение всех передач коробки, и как они включаются. Ниже представлена схема, по которой будет проще разобраться.

Итак, как видно, схема стандартная, первые четыре скорости являются основными и включаются по очереди.

Для включения пятой скорости необходимо рычаг увести в крайнее правое положение и нажать вперед. Для включения задней — необходимо еще в положении нейтрали надавить на рычаг вниз, затем в таком же виде увести его в правое положение и выжать назад.

Для фиксации на вторичном вале ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи КПП Шевроле Нива использованы эвольвентные шлицы. На вторичном вале установлено стопорное кольцо, расположеное между ступицей синхронизатора и ведомой шестерней V передачи. Заодно с косозубыми шестернями передач переднего хода выполнены зубчатые венцы их синхронизаторов — прямозубые шестерни меньшего диаметра.

На заднем конце вторичного вала гайкой закреплен фланец эластичной муфты. Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, блокирующего кольца и пружины с шайбой.

На наружной поверхности ступиц имеются шлицы, по которым перемещаются скользящие муфты. На муфтах есть выточки, в которые входят вилки штоков переключения передач.

Блокирующие кольца своими внутренними венцами соединены с венцами синхронизаторов КПП Шевроле Нива соответствующих шестерен и поджаты пружинами в сторону скользящих муфт. Пружины опираются на боковую поверхность ведомых шестерен через шайбы. Передача заднего хода не имеет синхронизатора.

Для ее включения нужно ввести промежуточную шестерню заднего хода в зацепление с ведомой шестерней вторичного вала и ведущей шестерней блока передач. Ось промежуточной шестерни заднего хода прикреплена к задней стенке картера коробки.

Инструменты:

Снятие переднего подшипника первичного вала коробки передач Шеви Нива — Снимаем маховик двигателя. Болт М8 длиной 60—80 мм вставляем головкой в отверстие внутреннего кольца подшипника так, чтобы она зацепилась за заднюю кромку кольца.

На болт надеваем подходящий отрезок трубы внутренним диаметром 36—40 мм , большую шайбу и наживляем гайку. Замена сальника вторичного вала коробки передач Шевроле Нива — Снимаем промежуточный вал и резиновое уплотнительное кольцо с пояска гайки крепления фланца вторичного вала.

Механизм переключения передач КПП Шевроле Нива Механизм переключения передач КПП Шеви Нива состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса. Эти детали стянуты тремя болтами. Механизм выбора передач крепится тремя шпильками к задней крышке коробки. Нейтральное положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих планок, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага.

Вилки включения передач переднего хода входят в проточки скользящих муфт синхронизаторов, а вилка включения заднего хода — в проточку на промежуточной шестерне.

Случайное включение передачи заднего хода вместо V передачи невозможно благодаря блокировочному упору, прикрепленному к вилке наконечника тяги и накладке блокировки, закрепленной на верхнем корпусе рычага переключения передач КПП Шевроле Нива. Чтобы включить передачу заднего хода, нужно нажать рычаг вниз — при этом блокировочный упор опускается ниже накладки блокировки. Детали коробки передач смазываются разбрызгиванием.

5.2.8 Разборка и сборка механизма выбора передач

Первичный и вторичный валы уплотнены сальниками. Снятие и регулировка привода управления механизмом выбора передач Шевроле Нива — Снимаем промежуточный вал.

Снимаем облицовку туннеля пола. Тягу привода управления коробкой передач переводим в нейтральное положение. Разборка привода управления механизмом выбора передач КПП Шевроле Нива — Снимаем привод управления механизмом выбора передач.

Люфт рычага КПП Шевроле Нива

Снимаем с наконечника тяги защитный резиновый чехол. Вынимаем из рычага металлическую дистанционную втулку.

Трансмиссия Шевроле Нива

Трансмиссия – это узлы и механизмы, передающие вращение от двигателя к колесам. Такая система отличается по конструктивным особенностям и функционалу в зависимости от типа автомобиля. На отечественном внедорожнике трансмиссия адаптирована для преодоления сугробов и грязевых преград. Водитель может изменять крутящий момент выбором передачи на раздаточной коробке. Этот же узел блокирует межосевой дифференциал для лучшей проходимости.

Чтобы эксплуатировать автомобиль по назначению и не бояться поломок, нужно знать устройство трансмиссии и ее слабые места. Ниже мы сделаем обзор, где заострим внимание на отдельных деталях.

Из чего состоит трансмиссия Шевроле Нива?

На отечественном внедорожнике предусмотрен полный привод – это значит, что во время движения на передний и задний редуктор (мост) всегда передается вращение и отключить его нельзя. Это сказывается на расходе топлива, но значительно повышает проходимость автомобиля.

Некоторые «народные умельцы» иногда откручивают передний карданный вал, но перспектива такой экономии горючего сомнительная. Расход сократится на 1-1,5 л/100 км, однако задний редуктор изнашивается быстрее из-за повышенных нагрузок.

Трансмиссия Шевроле Нива состоит из следующих узлов:

• сцепление и коробка переменных передач (КПП);
• раздаточная коробка;
• промежуточный вал, соединяющий два предыдущих узла;
• передний и задний карданные валы;
• передний и задний редукторы.

Отметим главные особенности каждого элемента трансмиссии, укажем наиболее частые поломки и их признаки. Это поможет проводить раннюю диагностику и избежать более серьезных проблем в будущем.

Сцепление и КПП

Эти узлы не отличаются от предшественника «лада 4*4» и идут в одном корпусе. Сцепление сухого типа, вращение с маховика передается через ведомый диск на звездочки коробки переменных передач.

КПП 5-ти ступенчатая, еще одно важное отличие от классической «Нивы» – крепление под кузовом автомобиля и удлиненный привод переключения передач.

Частые неисправности – течь сальников КПП, поэтому корпус коробки нужно внимательно осматривать на наличие подтеков. Если вовремя не провести замену, из-за масляного голодания в первую очередь изнашивается 5-я передача, расположенная выше остальных звезд.

Сцепление 2123 довольно долговечное, но лучше доверять проверенным импортным брендам.

Раздаточная коробка

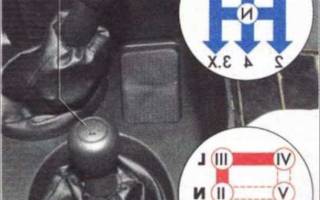

У раздаточной коробки два режима работы – с блокировкой дифференциала и без него. Также есть нейтральное положение, повышенная и пониженная передачи (см. рисунок ниже).

Важно уметь правильно пользоваться раздаткой:

1. Рычаг посередине – нейтральное положение. Даже при включении скорости на КПП автомобиль не сможет ехать, т.к. соединение с колесами разобщено.
2. Ручка в правой задней позиции (I-Н) – дифференциал разблокирован, понижение выключено. Это режим для повседневной езды.
3. Рычаг в правом переднем положении (III-L) – дифференциал отключен, работает пониженная передача. Автомобиль будет ехать медленно, но повысится мощность и тяговое усилие.
4. Ручка в левой задней позиции (IV) – понижение отключено, дифференциал заблокирован. Правые и левые колеса вращаются с одинаковой скоростью.
5. Рычаг в левом переднем положении (VI) – дифференциал заблокирован, работает пониженная передача.

Последние два режима используются для преодоления грязевых преград. Для скоростной езды включать их не рекомендуется, это приводит к повышенному расходу топлива, вибрациям и износу деталей раздаточной коробки.

Ни в коем случае не включайте пониженную передачу во время движения, это может привести к поломке. Автомобиль должен полностью остановиться или ехать со скоростью не более 5 км/ч.

Частые неисправности – вибрация раздаточной коробки из-за задубелых подушек крепления, люфт приводных валов из-за износа подшипников и течь сальников. Вопрос решается заменой.

Промежуточный вал

Промежуточный вал соединяет между собой КПП и раздаточную коробку. Со стороны последней на нем стоит шарнир равных угловых скоростей (ШРУС) для передачи крутящего момента на узлы, расположенные в разных плоскостях. Возникающие вибрации гасит эластическая муфта, которая находится со стороны КПП.

Частые неисправности – разрыв эластичной муфты или «срезание» болтов ШРУСа. Обычно наблюдается при режиме езды с резкими ускорениями и/или при высоких нагрузках.

Прежде чем соглашаться на замену промежуточного вала, посмотрите – не открутились ли гайки ШРУСа (на рис. обозначены цифрой 7). В этом случае пробуксовка будет из-за проскальзывания «гранаты» с характерным треском.

Передний и задний карданные валы

Соединяют раздаточную коробку и редукторы. На старых моделях идут с крестовинами, из-за которых появляются вибрации на высоких скоростях, особенно при появлении в них люфта. Если заменить их на ШРУСы, которые установлены на авто после рестайлинга – о проблеме можно забыть.
Передний и задний редукторы

Оба узла устроены по одному принципу – в них есть дифференциал, они передают вращения на колеса. Задний мост сконструирован по типу «классики», идет с полуосями и отличается усиленными узлами. Передний редуктор соединяется со ступицей приводными валами, на которых установлены наружный и внутренний ШРУСы.

Частые неисправности – течь сальника хвостовика, его люфт из-за раскрученной гайки или, вышедшей из строя, распорной втулки. На заднем редукторе – износ сальников полуосей, на переднем – разрыв пыльников ШРУСов.

Выводы

Трансмиссия Шевроле Нива адаптирована для езды по бездорожью и не лишена недостатков. Однако при должном обслуживании поломки возникают редко, большинство неисправностей можно устранить своими силами. Распространенные мнения о ненадежности трансмиссии пока не получили документального подтверждения.

Как произвести регулировку кулисы на Шевроле Нива

Сегодня мы расскажем, как производится регулировка и замена кулисы на Ниве Шевроле.

Кулиса КПП – это деталь многорычажного узла, выступающего связующим звеном рычага коробки и штока. Заметим, что в Ниве Шевроле такой элемент, как кулиса, находится внизу кузова автомобиля около карданчика. Данная составляющая подвержена появлению на нем влаги и загрязнению, а это через некоторое время ухудшает качество смазки крутящихся деталей. Следовательно, компоненты изнашиваются, провоцируя различные проблемы.

По отношению к другим составляющим трансмиссии, кулиса, она же тяга привода управления КПП, считается относительно простым устройством по структуре. Однако для корректной деятельности состоянию кулисы стоит уделять должное внимание. То есть важно в свое время заниматься ремонтом или же регулировкой тяги на Ниве Шевроле. Любой автовладелец желает, чтобы в ходе движения не происходило никаких форс-мажоров, а потому за состоянием кулисы необходимо наблюдать.

На большинстве транспортных средств кулиса выглядит как довольно прочное устройство, которое вполне способно эксплуатироваться без замены около сотни километров пробега. Вместе с тем и от повреждений данного узла водители не застрахованы. Каким же образом выявить надобность ремонта кулисы на вашей Шевроле Ниве? Определить это удастся по таким причинам:

• существенно повысился зазор рычага КПП;
• возникли проблемы касательно переключения передач (рычаг может плавать);
• не происходит включение задней передачи;
• регулировка кулисы стала невозможной.

Если передачи срабатывают туго или вообще срабатывает не та, есть смысл совершить регулировку механизма. Естественно, подобный факт актуален исключительно тогда, когда зрительно положение привода оценивается как рабочее. Когда же детали соединения шарниров устройства работают со значительным люфтом, тогда целесообразно компонент на Ниве Шевроле заменить.

Изучая внедорожник Шевроле, который известен нам как родственник ВАЗа, многие не понимают, что же такое кулиса и где ее искать. Кстати, в Шевроле подобных устройств 2. Одна кулиса призвана переключать передачи, в то время как другая переключает режимы раздатки.

Заметим, что кулиса, оборудованная на внедорожнике Шевроле Нива, обладает мощным ресурсом работы. Однако данный запас напрямую зависит от стиля управления машиной.

Следовательно, порой автовладельцы замечают в работе коробки переключения передач сбои, проявляющиеся в следующем:

• в ходе включения 1-й передачи идет самопроизвольное перескакивание на заднюю;
• во время включения исчезает 5-я скорость;
• срабатывание задней передачи вместо выбора передних 5 передач.

Упомянутые причины указывают на повреждение тяги привода, однако не нужно скорее извлекать КПП и заниматься ее ремонтом. Для начала стоит попробовать данный элемент отрегулировать. И пусть настройка агрегата является не совсем простым занятием, но это дешевле и проще, чем менять всю коробку либо кулису.

Регулировка кулисы Шевроле своими руками: инструкция

Для настройки кулисы необходимо произвести ряд действий.

1. Не включается 1-я передача на КПП. Для ее включения нужно завести двигатель, переводя рычаг коробки, пока автомобиль не тронется. Далее следует мотор заглушить, в то время как 1-я передача включена. Под шины надо подложить башмаки или противооткатные упоры, не забыв о стояночном тормозе.
2. Далее понадобится опуститься в яму, чтобы раскрутить болт хомута самой кулисы.
3. Теперь нужно в салоне Нивы Шевроле отыскать фиксатор тяги из пластика и перевести его в крайнюю левую позицию.
4. Далее необходимо еще раз опуститься в смотровую канаву для затягивания ослабленного болта хомута.

Так, можно регулировку тяги коробки передач считать завершенной. Теперь стоит проверить работоспособность детали. Бывает, что данный процесс не помогает, результат отсутствует, и требуется снятие и, следовательно, полный ремонт компонента.

Неполадки механизма

После процедуры настройки тяги КПП Нивы Шевроле и далее всплывают неисправности? Обратите на них внимание:

• повышается свободное передвижение рычага трансмиссии;
• не переключаются скорости;
• тугое включение передач;
• включение другой передачи либо отсутствует возможность включения передач.

При выявлении указанных проблем появляется необходимость существенных действий, выражающихся в ремонте либо замене кулисы. Однако для реальности совершения таковых мероприятий предстоит снять механизм.

Тяга КПП: снятие

Извлекается кулиса на внедорожнике Нива Шевроле в следующей очередности:

1. Открыть капот автомобиля и отыскать сцепление наконечника рычага, а также тяги КПП. Тяга имеет стяжную муфту с защитным чехлом, которые понадобится извлечь.
2. В салоне Шнивы снять облицовку рычага коробки с помощью отвертки. Стоит быть аккуратным, дабы не испортить фиксаторы.
3. Вывернуть чехол в другую сторону, а затем крепежный хомут разрезать. Далее нужно снять с рычага чехол.
4. Извлечь передок обшивки тоннеля пола.
5. Отстегнуть крепеж от рычага и снять ось.
6. Снять рычаг переключения посредством переведения его вверх, а оставшийся манжет из резины нужно вернуть внутрь снятого рычага.
7. Извлечь болты фиксации корпуса рычага и достать кулису.
8. Снять шток (втулку из резины) с вала.
9. Понаблюдать за тягой на наличие повреждений, дефектов. Так удастся определить, необходим ремонт или замена кулисы.

Замену стоит осуществлять при наличии зазора в шарнирах либо серьезного износа люфта под ось ручки переключения скорости. В том случае, если есть повреждения пыльника, придется заменить его на новый. Так, нужно обрезать износившийся пыльник и достать его, установив на его месте новый. Предварительно следует смазать Литолом внутренние детали.

В других случаях впору кулису отремонтировать. Понадобится заранее купить ремкомплект, в котором имеются пластиковые уплотнители. Перед монтажом уплотнителей нужно их смазать Литолом-24. После окончания ремонта останется все детали собрать в очередности, обратной извлечению. По завершении сборки стоит помнить о новом хомуте, разрезанном во время снятия чехла.
