Не работает бензонасос ваз 21124

Бензонасос ваз 2112

Автомобиль не заводится, при этом поворачивая ключ зажигания не слышно работы топливного насоса? Не спешите его менять на новый, лучше сначала выясните, как проверить работу бензонасоса самостоятельно.

Замена

Первым делом отключаем клемму от аккумулятора, затем откидываем заднее сидение в сторону и откручиваем крышку бензонасоса.

Далее снимаем разъем от бензонасоса.

После этого ослабляем хомут на топливной магистрали.

Затем откручиваем 2 топливные магистрали.

Далее снимаем прокладки на магистралях бензонасоса.

После этого откручиваем 8 болтов на бензонасосе.

Затем снимаем уплотнительное кольцо.

После этого вытаскиваем бензонасос с поплавком.

Далее снимаем резиновый уплотнитель.

После этого вставляем новый бензонасос так, чтобы стрелка смотрела в заднюю часть автомобиля.

Подключаем магистрали и закрываем крышку бензонасоса.

Вот мы и научились менять бензонасос на ВАЗ 2112 своими руками. Вся процедура заняла у нас около 20 минут. Иногда достаточно просто промыть фильтр на бензонасосе и он заработает как новый. После этого двигатель завелся, но не с первого раза. Сначала он накачивал топливо в магистраль. Старайтесь не ездить с пустым баком! Удачи на дорогах!

Рулевые наконечники цена по ссылке.

Не качает

Проверить сетки на бензонасосе, фильтр и бензопровод на предмет вмятин. Проверить давление в рампе.

Не работает

Для определения состояния бензонасоса необходимо знать его производительность и развиваемое давление.
К топливной системе манометр подключается через специальный переходник. Диагностировать узел лучше на СТО или приблизительно в домашних условиях.

Насос не работает, если при включении зажигания нет характерного гула, говорящего о запуске насоса. Плохо если он сильно шумит.

Это указывает на большую перегрузку, что означает сокращение срока его эксплуатации.

При движении по ровной дороге на третьей и четвертой передачах можно увидеть, что упала производительность насоса. На ухудшение параметров бензонасоса указывает отсутствие реакции автомобиля при нажатии на педаль газа.

В зимний период тестирование заключается в следующем: увеличение плотности бензина уменьшает давление для прокачки горючего, и если насос изношен бензин не поступает через грязный фильтр — мотор не заводится. Для временного решения можно заменить фильтр.

Схема

Где находится предохранитель

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Ремонт

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

Читать еще: Магнитные метки на товарах

5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса, для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.

При помощи плоскогубец вынимание стопорного шплинта и снятие корпуса электродвигателя насоса с направляющих

6) После чего отверните два винта которые крепят крышку и после этого снимите её, когда крышка будет снята снимите следом за ней резиновую втулку и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса и замените его на новый, если он вдруг пришёл в негодность.

Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!

Вынимание резиновой втулки из корпуса и её осмотр, по необходимости её замена

Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.

Что делать, если не работает бензонасос на ВАЗ-2110

Любой автомобиль, чей мотор функционирует на бензине, снабжается специальным насосом, обеспечивающим закачку горючего к дозирующему устройству (карбюратор или инжектор). ВАЗ-2110 исключением не является. В этой машине неполадки с топливной системой случаются нечасто, но иногда она все же сбоит. Как же узнать, функционирует ли вообще бензонасос, и устранить его возможную неисправность? Об этом читайте далее.

Где искать бензонасос

В каком месте находится рассматриваемый элемент, зависит от типа двигателя, установленного на 2110-й модели.

Так, на карбюраторной установке используется механический бензонасос. Он располагается за крышкой клапана, рядом с прерывателем-распределителем. В инжекторном варианте устройство электрическое и стоит прямо в баке.

Схема

Схема бензонасоса не особо сложна. Фактически узел является обычным электромоторчиком, питаемым 12 вольтами от бортовой сети авто. Проблема в том, что добраться до него нелегко – придется разобрать половину салона.

Бензонасос монтируется прямо на корпусе бака. Входное отверстие защищает сеточка – это и есть фильтр, обеспечивающий грубую очистку горючего. Данный элемент не дает грязи и твердым посторонним включениям приникнуть в узел, благодаря чему его характеристики остаются стабильными.

В электроцепь входят:

модуль управления;
блок зажигания;
проводка;
предохранитель;
реле.

Во всех 2110-х моделях, сошедших с конвейера ранее 2000 года, установлены бензонасосы механической системы. Его составляющие таковы:

корпус;
верхняя крышка;
возвратная пружина;
два клапана;
толкатель, снабженный диафрагмой.

Подача питания к бензонасосу в 2110-й модели осуществляется после поворота ключа в замке зажигания. Напряжение поступает сначала на реле. Оно замыкается, и узел начинает качать горючее. Когда шланги заполняются, бортовой компьютер отключает ток. Двигатель прокручивается стартером и заводится.

Важный момент – подробная распиновка бензонасоса при устранении неисправности не требуется, поскольку чаще всего из строя выходят легкозаменяемые стандартные элементы.

Не работает бензонасос – о какой причине может идти речь

В механическом варианте много движущихся деталей, что и обуславливает износ бензонасоса. Чаще всего отказ происходит из-за:

повреждения одного или обоих клапанов;
разрушение диафрагмы;
деформация корпуса.

Очень редко топливо разъедает прокладку – так происходит, если она имеет заводской брак.

Когда диафрагма начинает пропускать воздух, то насос хорошо работать не может – топливо поступает в кратер с маслом, что проявляется резким повышением его расхода. Сам двигатель заводится нестабильно (особенно в разогретом состоянии).

Убедиться, что диафрагму разъело до дыр, нетрудно. Выньте щуп из кратера и поднесите к нему зажженную спичку – бензин сразу вспыхнет.

Еще механические насосы часто ломаются из-за деформации в местах крепления узла к соседствующим элементам топливной системы. На это указывают потеки масла на стыках.

Электрический насос может не работать, если:

перегорела плавкая вставка предохранителя;
сломалось реле;
оборвалась проводка;
отказал модуль управления.

Реле и предохранитель бензонасоса

Как только включается зажигание, моторчик насоса начинает работать – об этом свидетельствует характерный звук. Полная тишина указывает на поломку.

Так, реле защищает цепь от высоких пусковых токов, иногда достигающих 80 или даже 300 ампер. Принцип действия у данного элемента следующий – напряжение подается на электромагнитную катушку, та притягивает якорь и замыкает контакты.

Рассматриваемое реле способно выдержать 30 ампер. Превышение указанного показателя выводит элемент из строя (его обмотка может перегорать).

Чтобы обнаружить реле в инжекторной машине, распиновка не нужна – блок располагается в салоне, под панелью приборов. Снимите корпус (открутите 2 винтика), и вы увидите три элемента. Искомый находится точно в центре.

Местоположение предохранителя бензонасоса – левее реле. Он, кстати, также способен перегорать, а потому проверку начинают именно с него. Поступите так:

вытащите предохранитель и осмотрите;
убедитесь, что колодка не сломана;
при необходимости произведите замену.

Иногда предохранитель перегорает сразу же. Это означает, что проводку замкнуло (изоляцию может разъесть масло, или она перетирается из-за вибрации). При отсутствии распиновки, нужные жилы отыскивают тестером.

Читать еще: Опорный подшипник какой фирмы лучше

Также плавкая вставка перегорает, когда закоротило сам мотор насоса.

Если с предохранителем все в порядке, то возникает вопрос: как убедиться в работоспособности реле. Наиболее простой способ – при открытом блоке попытаться завести машину. Исправный узел издаст щелчок. Когда же катушка перегорела, то никаких звуков вы не услышите.

Иногда насос может включаться эпизодически. Это означает, что у реле загрязнены контакты. Поступите следующим образом:

отвинтите колодку, в которую вставлен элемент;
вытащите ее (провода не троньте);
замкните два противостоящих контакта.

Этот нехитрый прием позволит без всякой распиновки проверить бензонасос на работоспособность. Вы просто подадите на него питание в обход реле. Если моторчик включается напрямую, то его придется заменить.

Как поменять фильтры

Сеточка фильтра часто забивается грязью – это приводит к нестабильной работе топливной системы. Чтобы ее извлечь, разборка насоса не потребуется, но его необходимо снять. Далее сеточку останется поменять или просто почистить.

Сперва снизьте давление в системе, иначе бензин растечется по салону. Для этого вытащите предохранитель, заведите мотор и дайте ему заглохнуть.

Замена сеточки производится так:

отключите зажигание;
поднимите заднее сиденье;
снимите люк (фиксируется двумя винтами);
разомкните фишку с проводами;
ключом (17 мм) открутите топливные шланги;
свинтите гайки, фиксирующие насос (8 шт.);
удалите пластину;
вытащите узел (вместе с прокладкой);
поменяйте сеточку;
произведите сборку в обратном порядке.

Не подается питание

Как указывает распиновка, на насос приходит 4 проводка:

в центре – плюс и минус;
по краям – контроль уровня горючего.

Чтоб проверить, поступает ли ток, присоедините лампочку (12 в) к отрицательному и положительному контактам и включите зажигание. Если все в порядке, то она вспыхнет. При отсутствии результата плюс и минус, снятые с разъема насоса, по очереди подводят к его же массе, а после – к колодке реле.

лампа (при отрицательном проводе на массе и включении зажигания) моргает, то этот контакт поврежден;
импровизированный индикатор так и не вспыхнул – есть проблемы с плюсом.

Если провод установлен на реле и лампа загорелась – есть обрыв между ним и насосом. Разберите жгут и меняйте неисправную жилку. Распиновки и в данной ситуации вам не потребуется.

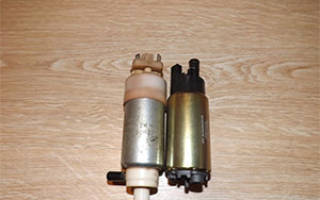

Когда же выяснится, что сгорел именно моторчик насоса, то его придется менять – ремонту он не подлежит.

Почему не работает бензонасос ВАЗ-2115 и что делать

Многие называют сердцем машины ее силовую установку. Однако правильнее всего будет таковым считать именно топливный насос. Его функции, в чем совершенно нетрудно убедиться, очень схожи с теми, что выполняет сердце в человеческом организме.

В этом материале мы расскажем о том, как определить, что не работает именно бензонасос на ВАЗ-2115, и поведаем о путях устранения обнаруженных неполадок. В реальности отказ этого узла имеет очень характерные признаки, позволяющие легко отличить от других неисправностей, происходящих с машиной в процессе ее эксплуатации.

Чаще всего мотор авто при движении внезапно глохнет. При этом если запустить силовую установку повторно, из-под капота слышатся очень специфические звуки, но стартер крутится как ни в чем не бывало. Повторные попытки тронуться с места также заканчиваются неудачей.

Также иногда автомобиль перестает заводиться с первого раза. Такая проблема возникает обычно, если она какое-то время стояла на «нейтралке».

Наиболее типичные симптомы отказа топливного насоса следующие:

силовой агрегат автомашины не желает заводиться;
слишком низкий уровень давления в топливной системе;
троение мотора;
громкое «рычание» двигателя на маленьких оборотах.

Впрочем, первое может произойти и по другим причинам:

проблемы со свечами;
ошибка ЭБУ;
неисправность какого-нибудь датчика.

Троение двигателя на 8 клапанов является достаточно характерным признаком поломки бензонасоса. Машина в этом случае едет рывками, ведь топливо поступает ненадлежащим образом, что приводит к плохой работе цилиндров.

Громкий «рык» двигателя в подавляющем большинстве случае говорит именно о выходе из строя бензонасоса. Гораздо реже это свидетельствует о засорении фильтров.

Почему еще электродвигатель насоса может не запуститься? Вот самые часто встречаемые причины:

перегорание предохранителя;
поломка реле;
обрыв массы;
отказ электромотора, установленного в насосе;
загрязнение клемм питания.

Давление

В первую очередь потребуется измерить давление в системе подачи топлива. Если насос работает, как должен, – оно составляет около семи атмосфер. Для проверки манометр подключают к рампе, через имеющийся там штуцер. С него снимают колпачок и прикручивают измерительный прибор.

Если все в порядке, то показания будут такими:

2,5 кПа (холостой ход);
3 (включение зажигания);
7 (если пережать шланг оттока горючего);
2,5-3 (увеличение оборотов).

В той же ситуации, если после срабатывания зажигания манометр ничего не показывает – то, вероятнее всего, «полетел» регулятор давления.

Когда никаких изменений не происходит и после набора оборотов, то дело здесь совершенно однозначно в топливном насосе. Медленное изменение показаний свидетельствует о засорении сетки фильтра.

Электропроводка

При отказе насоса топливного, прежде всего, необходимо убедиться, что цепь была смонтирована правильно. К его электроприводу ведет три провода:

один – к датчику топлива;
два – к контактам самого мотора.

Разобраться здесь поможет обычная лампочка на 12 вольт. Ее подключают к питающим проводам. При включении зажигания она загорится – это значит, что электрика подается правильно.

Также лампой проверяют и работоспособность самого мотора. Ее в этом случае присоединяют к выступающим клеммам привода, причем ее кратковременное вспыхивание будет свидетельствовать в данном случае о неисправности этого элемента.

Читать еще: Северс м подогреватель официальный

Масса

Масса бензонасоса находится под рулем, неподалеку от рукояти ручного тормоза. Именно ее использование чаще всего приводит к обрыву провода. В этом случае понадобится:

удалить крышку;
почистить контакты массы;
прикрепить ее на прежнее место.

Там же находится и реле управляющее работой бензонасоса. Оно нужно для того, чтобы при включении зажигания сразу же в системе подачи топлива образовывалось рабочее давление. Важно не перепутать, ведь там находится три реле, и лишь одно из них имеет отношение к насосу.

Этот элемент не подлежит ремонту и его просто меняют на рабочий.

Предохранитель

Он находится в ВАЗ-2115 рядом с реле. Чтобы осмотреть, его нужно вытащить из гнезда. Обрыв плавкой вставки говорит о неисправности. В данном случае предохранитель потребуется заменить на новый или хотя бы поставить временную перемычку.

Нередко он перегорает из-за того, что сигнализация была установлена неправильно.

Замена топливного насоса

Если все вышеописанные элементы функционируют как надо, то остается очистить фильтры или установить работоспособный насос.

Прежде чем приступить к этой процедуре, понадобится откачать имеющееся в баке топливо. Для замены насоса потребуется также отвертка и комплект ключей.

Процедура выполняется в такой последовательности:

автомобиль обесточивают, путем отключения минусового провода от аккумулятора;
снимется заднее сиденье;
демонтируется защитная пластмассовая крышка, расположенная под ними;
от насоса все провода отключают;
отсоединяют топливные шланги;
откручивают фиксирующую пластину ключом на 7;
вытаскивают сам насос.

Следует помнить, что доставать его из бензобака необходимо очень аккуратно, так как в процессе нетрудно повредить датчик топлива (поплавок).

Не работает бензонасос на 2110 инжектор, ни с того ни с сего

Никаких видимых проблем не было.
Ездил в холода.
А сегодня с утра пошел машину разогревать, бензонасос включался, но завести не смог (масло наверное затвердело).. Но не в этом дело.
Попробовал в обед завести, а уже при повороте ключа зажигания бензонасос не жужжал.

Ни с того ни с сего случилось.

В чем может быть проблема?

Может из за морозов че то там замерзло )
Как можно продиагностировать бензонасос:)) простым методом.
Так как снимать его слишком муторно:)))
Да и на улице не месяц май уже (

Заравнее спс за помощь.

Сообщений: 89
Из: Новочебоксарск

Ни с того ни с сего случилось.
В чем может быть проблема?

Заравнее спс за помощь.

Сообщений: 89
Из: Новочебоксарск

Завтра поковыряюсь посмотрю все узлы. Почитал вскякие статьи с такой же проблемой, кто чё говарит. кто реле,провода, блок управления (контроллер), сигналка. и тд. и тп.

Три предохранителя (на 15 А каждый) и три реле системы впрыска (главное, электробензонасоса и электровентилятора системы охлаждения) находятся Три предохранителя (на 15 А каждый) и три реле системы впрыска (главное, электробензонасоса и электровентилятора системы охлаждения) находятся под консолью панели приборов рядом с контроллером.

Один предохранитель защищает цепь питания системы впрыска (вход неотключаемого напряжения), второй – контакты главного реле, третий – контакты реле электробензонасоса. На системах впрыска ранних выпусков назначение предохранителей может быть иным.

Кроме предохранителей предусмотрена плавкая вставка на конце красного провода, присоединяемого к клемме “+” аккумуляторной батареи, выполненная в виде отрезка черного провода сечением 1 мм2 (сечение основного провода – 6 мм2).

Силовые контакты главного реле замыкаются при включении зажигания. После этого “плюс” подается к обмоткам реле электробензонасоса и электровентилятора системы охлаждения (включение реле – по команде контроллера), клапану продувки адсорбера и форсункам (их включение – также по команде контроллера), датчикам системы впрыска.

Питание к контактам реле электровентилятора подается через предохранитель в монтажном блоке.

я вот не пойму все таки где эти реле находятся. фотки в справчочнике не было, а врубится не могу.. где это под консолью панели приборов рядом с контроллером. .
по русски можете объяснить смотреть .
Я знаю где находится монтажный блок и реле на фары и все прочее, но по ходу мне надо в другом месте искать контроллер ? Справа. под рулем )?
