Не вкл вентилятор охлаждения

Почему не срабатывает вентилятор охлаждения на ваз 2110, инжектор

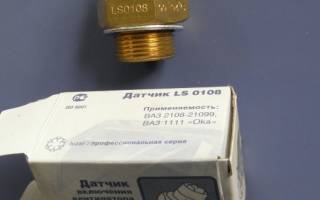

Устройство и проверка датчика включения вентилятора ВАЗ 2110

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

Вентилятор не включается

Причин для этого может быть несколько:

Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Вентилятор работает постоянно

Это более редкий дефект, он возникает в следующих случаях:

Не размыкаются контакты датчика, горит лампа «Проверь двигатель», у карбюраторных ВАЗ 2110 при отключении разъема, вентилятор выключается;
Оборвались провода к прибору (только у инжектора);
«Залипло» реле в замкнутом состоянии.
Для устранения неисправности необходима замена отказавшего элемента.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вентилятор охлаждения радиатора – что делать, если он не включается?

В пути вы заметили, что стрелка указателя температуры жидкости перевалила за красную отметку и неуклонно движется дальше. Срочно останавливаемся, поднимаем капот: так и есть – лопасти вентилятора неподвижны. Как устранить поломку и доехать домой? Об этом читайте дальше.

1 Вентиляторы радиатора – назначение и устройство

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора. Для повышения эффективности жидкостного охлаждения применяется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. Но при малой скорости движения или в городских пробках воздушный поток недостаточный. Чтобы избежать перегрева, включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно размещенным двигателем применяется механический привод вентилятора охлаждения. У старых автомобилей он работает постоянно, позже начали устанавливать вискомуфту, которая его отключает при необходимости. Применяется на крупных грузовиках и внедорожниках. Достоинства в том, что не боится попадания воды, в отличие от элекровентиляторов.

Большинство вентиляторов охлаждения на современных легковых автомобилях имеют электропривод. Система устроена просто – всего три ключевых элемента: 12-вольтовый электродвигатель, крыльчатка на его валу и электрическая проводка. Работа вентилятора нужна только тогда, когда температура охлаждающей жидкости приближается к критической и возникает угроза перегрева.

Читать еще: Ошибка 2188 калина 8 клапанов

Для автоматического включения вентилятора охлаждения предусмотрено использование датчика температуры. Он измеряет температуру охлаждающей жидкости. Когда она допустима для нормальной работы мотора, вентилятор отключен. Если возникает угроза перегрева, термовыключателем подается команда на включение вентилятора. При снижении температуры вентилятор охлаждения отключается датчиком.

Более совершенная, но и более сложная система управления вентилятором – с электронным блоком управления. Кроме ЭБУ в нее входит контролирующий датчик – на современных машинах чаще два. Один установлен в трубе выхода из радиатора, другой – на выходе силового узла. Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу в показаниях двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и других датчиков, контролирующих частоту вращения коленвала, расход топлива. Все сигналы подаются на ЭБУ, который их анализирует и подает нужную команду.

2 Не работает вентилятор – диагностика неисправностей

Неисправности вентиляторов охлаждения встречаются независимо от способа их подключения и управления. На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Системы с электроприводом, использующие только термовыключатель, диагностируются легко. В самых современных системах требутся определить среди цепи устройств неисправный элемент. Проблема с неработающим вентилятором может скрываться в блоке предохранителей, любом из датчиков, ЭБУ, самом моторе.

Если вентилятор не запускается, начинаем с проверки термостата. Делается это рукой: пробуем нижнюю трубу радиатора на ощупь. Если она холодная – термостат не рабочий, его заклинило. Жидкость все время движется по малому кругу, в радиаторе она холодная, а в двигателе перегревается. Термодатчик, расположенный на радиаторе, фиксирует низкую температуру жидкости и не подает команды на включение вентилятора, требуется замена термостата. Действуйте при проверке осторожно: можно обжечься.

Особенно часты поломки термостата на авто Лада Калина. Многие ее владельцы знают об этом и возят с собой запасной или прибегают к радикальным мерам: заменяют штатный на надежный 6-отверстный.

Убеждаемся в работоспособности электродвигателя вентилятора. Отключаем от него штатные провода, чтобы не задействовать различные датчики, ЭБУ, и подключаем напрямую к аккумулятору. Вращающийся вентилятор подсказывает, что проблема в другом месте. Диагностировать электрическую проводку следует методом исключения отдельных элементов. Не мешает также осмотреть проводку, контакты. Иногда достаточно заизолировать поврежденные места или почистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем клаксон: если сигнал не работает – меняем предохранитель. Если плавкая вставка не виновата, осматриваем реле вентилятора: целостность проводов, состояние изоляции, контакты. Отключаем его и замыкаем проводку, чтобы включить вентилятор напрямую. Если он заработал, неисправна отключенная деталь, ее следует заменить.

Пришла очередь заняться проверкой термодатчика. Отсоединяем разъем и отверткой замыкаем контакты термовыключателя. Если вентилятор заработал, неисправен термодатчик, если нет – поломка двигателя или на других участках цепи. Некоторые модели оборудованы двойным термодатчиком. Принцип проверки тот же: замыкаем одну пару, затем другую. При работающем вентиляторе будет меняться скорость его вращения. На инжекторных двигателях просто снимаем разъем, ЭБУ должен включить аварийный режим вентилятора. Если так произошло – термодатчик нерабочий.

Если автомобиль оборудован бортовым компьютером, который, кроме многих других функций, отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Проверить и отремонтировать ЭБУ могут только профессионалы с применением соответствующего оборудования.

3 Устранение поломки – мелкий и капитальный ремонт

Поломки отдельных деталей системы воздушного охлаждения устраняются заменой на новые. Если вентилятор не включается и вы убедились, что причина в нем, следует его демонтировать, чтобы узнать конкретную поломку. В зависимости от сложности она или устраняется, или двигатель меняем на новый. Приведем в качестве примера демонтаж вентилятора на ВАЗ-21099: семейство “Самара” часто страдает летом из-за перегрева.

отключаем проводку, отсоединив колодку от жгута;
откручиваем левую гайку, чтобы отключить двигатель;
выкручиваем винты крепления вентилятора;
достаем кожух;
снимаем оставшиеся болты и воздухозаборную решетку;
поднимаем опору вентилятора и тянем на себя;
поворачиваем вентилятор на 90° и вынимаем.

Проверяем работоспособность ротора, состояние обмоток. Сначала очищаем их щеткой и тряпкой с растворителем. Прозваниваем обмотки тестером:

включаем мультиметр на 50–100 Ом;
проверяем парные выводы на коллекторе: сопротивления всех обмоток должно быть равными;
сопротивление между ламелями коллектора и корпусом в норме бесконечное;
прозваниваем обмотки статора;
проверяем цепь корпус–вывод обмоток на наличие пробоя.

Если обнаружена неисправность обмотки, лучше купить новый мотор вентилятора, а не сдавать в ремонт старый.

Оцениваем состояние коллекторного узла. Пластины должны быть чистыми, в промежутках не должно ничего находиться. На неухоженном двигателе пластины коллектора грязные, со следами графита в пазах. Изношенные щетки вызывают искрение из-за уменьшенной силы прижатия к ламелям. Это вызывает повышенный износ щеток и коллектора, отчего двигатель перестает работать. Убираем загрязнения тряпочкой с растворителем, между пластинами – кусочками твердого не смолистого дерева. Притираем щетки наждачкой-нулевкой. Коллектор с выбоинами, подгоревшими участками протачивается и полируется.

4 Неисправность в пути – как доехать домой

Неисправный вентилятор лучше отремонтировать дома, но если поломка произошла в пути и устранить ее не удается, домой можно все-таки добраться своим ходом. Когда обнаружили по приборам перегрев из-за неработающего вентилятора, съезжаем на обочину и останавливаемся. Глушим двигатель, поднимаем капот, чтобы скорее охладить. Проверяем работоспособность вентилятора, как было описано выше, или сразу подключаем вентилятор напрямую.

Если и при прямом подключении он не заработал, продолжаем движение без вентилятора. Скорость движения выбираем не меньше 60 км/час, чтобы охлаждение радиатора происходило встречным воздухом без вентилятора. При не очень жаркой погоде или зимой удастся доехать домой без проблем. Если стоит жара, открываем окна и включаем отопление: часть тепла уйдет в салон и станет возможным проехать большее расстояние. Постоянно посматриваем на температуру охлаждающей жидкости. Если охлаждающая жидкость начинает перегреваться, останавливаемся и ждем, пока охладится. Лучше приехать позже, чем перегреть двигатель.

Читать еще: Шаровые менять парой или нет

Следует сказать, что многие владельцы ВАЗов, особенно классики, заблаговременно делают вывод выключения вентилятора в салон. Видно им не хочется разбираться с причиной поломки или покупать детали, делать ремонт. Делается очень просто: на кнопку через штатный предохранитель подается плюс, от него – на двигатель вентилятора. К массе вентилятор уже подключен.

Что делать, если на ВАЗ-2110 не включается вентилятор охлаждения

ВАЗ-2110 среди водителей часто называют «десяткой». Среди таких транспортных средств одной из основных проблем считается поломка отопительной и охлаждающей системы. Проблема неприятная и доставляет немалые хлопоты своему владельцу, однако справиться с ней достаточно просто даже собственными руками, не обращаясь в сервис, сэкономим при этом немалую сумму. Что делать, если на ВАЗ-2110 не включается вентилятор охлаждения, вам подскажет данная статья.

В среднем новый приобретенный вентилятор охлаждения на ВАЗ-2110 колеблется в пределах от 1 до 2,5 тысячи российских рублей. Однако замена его отдельных неисправных запчастей будет стоить гораздо дешевле.

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
поломка предохранителя монтажного блока;
неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
найти нужное нам реле (1 из 3);
заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

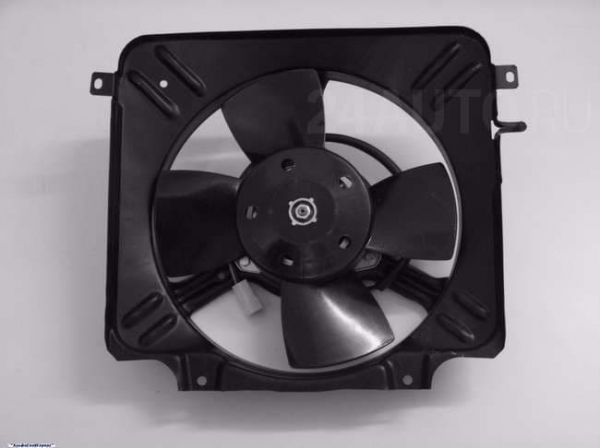

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки

Метод

Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Читать еще: Сайлентблок шеви нива цена

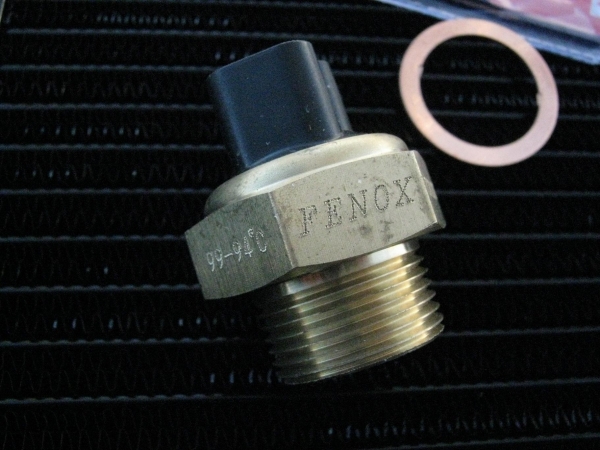

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

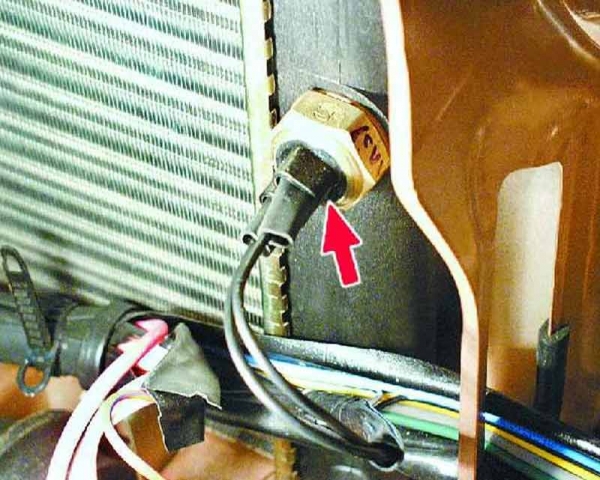

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

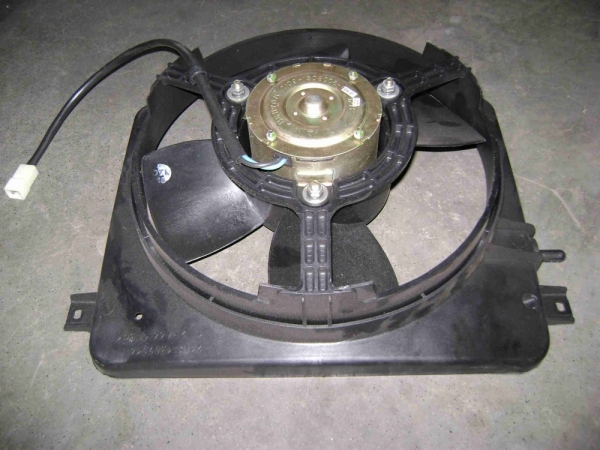

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

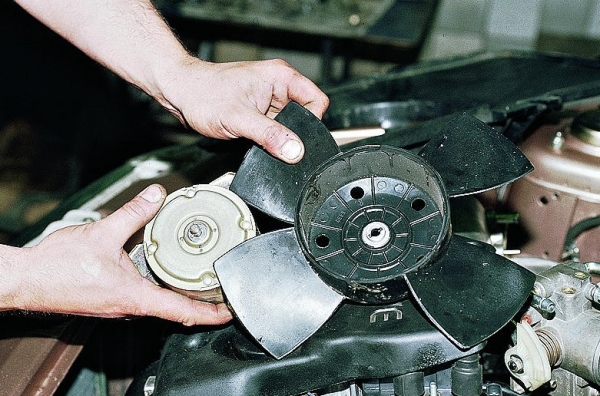

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

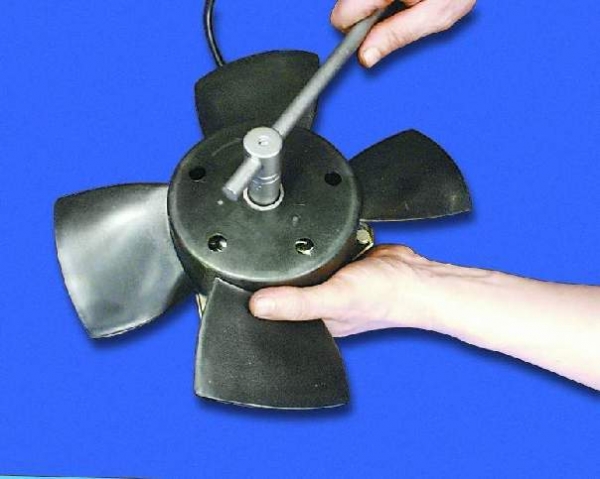

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.
