Система охлаждения

Основные данные для контроля, регулировки и обслуживания

Температура начала открытия основного клапана термостата, °С

Температура полного открытия основного клапана термостата, ‘С

Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар)

Давление открытия впускного клапана пробки расширительного бачка, кПа (бар)

Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20-30 “С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более, °С

Сопротивление добавочного резистора. Ом

Объем жидкости в системе охлаждения двигателя, л

ОЖК-КХТ; ОЖ-40-ХТ; ОЖ-65-ХТ; ОЖ-КТосол; ОЖ-40Тосол; ОЖ-65Тосол; ОЖ-40; ОЖ-65; ОЖК-КСК; ОЖ-40СК; ОЖ-65СК;

Лада-А40; ОЖ-КТосол-ТС; ОЖ-40ТОСОЛ-ТС; ОЖ-65 Тосол-ТС; Антифриз G-48; AGIP Antifreeze Extra; GlysantmG03; GlysantinG913

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Резьба

Момент затяжки, н-м (КГС-М)

Датчик указателя температуры охлаждающей жидкости Болты крепления насоса охлаждающей жидкости Гайки крепления патрубка термостата

Болты крепления фланца трубы системы охлаждения к блоку цилиндров

М14х1,5 М6 M5 Мб

24-27 (2,5-2,8) 7,6-8,0 (0,8-0,8) 16,0-22,6 (1,6-2,3) 4,2-5,2 (0,4-0,5)

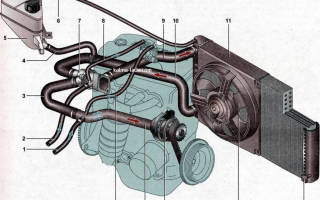

Система охлаждения: 1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг подводящей трубы насоса охлаждающей жидкости; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводящий шланг радиатора двигателя; 7 — термостат; 8 — шланг подвода жидкости к дроссельному узлу; 9 — шланг подвода жидкости к радиатору двигателя; 10 — шланг отвода жидкости из радиатора двигателя; 11 — радиатор двигателя; 12 — пробка сливного отверстия радиатора; 13 — электровентилятор радиатора; 14 — насос охлаждающей жидкости; 15 — подводяшая труба насоса охлаждающей жидкости; 16 — шланг отвода охлаждающей жидкости из дроссельного узла

Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Циркуляцию жидкости в системе обеспечивает центробежный насос? установленный в блоке цилиндров. Привод насоса осуществляется зубчатым ремнем привода ГРМ.

Система охлаждения состоит из двух так называемых кругов циркуляции. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат. В нем установлены два клапана — основной и перепускной (дополнительный). Основной клапан управляет циркуляцией жидкости по большому кругу, а перепускной — по малому. Клапаны связаны между собой: когда один открывается, второй закрывается, и наоборот.

Па холодном двигателе перепускной (дополнительный) клапан термостата открыт, и жидкость циркулирует только по малому кругу. При температуре около 87 °С основной клапан термостата начинает открываться, а перепускной — закрываться, и некоторое время жидкость циркулирует по малому и большому кругам одновременно. При температуре 102 °С основной клапан термостата открыт полностью, а перепускной закрыт, и весь поток жидкости проходит через радиатор двигателя. При недостаточно интенсивном воздушном потоке охлаждение радиатора производится электровентилятором. Он установлен за радиатором двигателя и включается по сигналу электронного блока управления двигателем. В цепь питания электродвигателя вентилятора встроен дополнительный резистор.

Особенности устройства, технического обслуживания и ремонта двигателя 1,6i описаны в главе «Особенности устройства и ремонта модификаций автомобиля LADA KALINA*.

Шатун и его крышку сначала изготовляют как единую (неразъемную) деталь. После выполнения отверстий в верхней и нижней головках шатуна, специальным методом «раскалывают» нижнюю головку. Эта технология позволяет получить идеальное соединение крышки с шатуном.

Для компенсации теплового расширения жидкости в системе охлаждения установлен расширительный бачок. В пробке бачка размещены впускной и выпускной предохранительные клапаны, что позволяет поддерживать оптимальное давление в системе при нагреве жидкости, а также компенсировать разрежение при ее остывании.

Система охлаждения Лады Калины

От бесперебойного и нормального функционирования системы охлаждения Калины зависит безопасная езда на транспортном средстве. Если система охлаждения Лады завоздушивается, автомобиль начинает перегреваться. Этот фактор отрицательно сказывается на функциональности мотора.

Технические особенности системы

Единая схема и закрытая конструкция системы охлаждения двигателя (СОД) Калины характерны и для других моделей ВАЗ. Система предназначена для отвода тепловой энергии от нагретых элементов мотора за счет антифриза либо иной охлаждающей жидкости.

СОД состоит из следующих функциональных деталей.

1. Радиатор охлаждения. Снижает температуру охлаждающей жидкости за счет потока холодных воздушных масс.
2. Вентилятор. Применяется для быстрого охлаждения тосола в системе охлаждения Калины.
3. Расширительный бак. Предназначается для компенсации объема охлаждающей жидкости (ОЖ). Необходимость этого агрегата связана со свойством расширения/сужения ОЖ.
4. Помпа либо центробежный насос, который отвечает за принудительную циркуляцию тосола по соответствующим каналам.
5. Термостат, в задачи которой входит регулирование объема тосола в системе охлаждения Калины.
6. Датчик температуры, участвующий в управлении СОД.

Работа охлаждающей системы основана на тесной взаимосвязи разных деталей, элементов и датчиков, включая устройства, которые предназначены для измерения температуры масла. От температуры двигателя зависит прохождение жидкости охлаждения по большому либо по малому кругу. В первом случае тосол проходит через все составляющие СОД, кроме радиатора. При подобной циркуляции термостат закрыт. При повышении температуры мотора этот элемент постепенно открывается. Тосол, пройдя большой круг, попадает в радиатор. Последнее устройство охлаждается за счет встречных воздушных масс. Если этого будет недостаточно, подается сигнал на вентилируемый агрегат, который начинает принудительно направлять воздушные массы на соты.

Охлажденная жидкость поступает в малый круг. Далее с учетом температуры мотора происходит автоматическая циркуляция тосола по малому либо большому кругу. При этом поддерживается оптимальная рабочая температура, которая должна находиться в пределах 95-105°С. Данный фактор оказывает прямое влияние на работоспособность печки Калины. В данном случае она не сможет подавать теплые воздушные массы в салон.

Если в работе СОД возникают сомнения, нужно провести диагностику автомобиля, выяснив причины неисправности. Устранить поломку можно как своими руками, так и с помощью автомеханика.

Сначала рекомендуется проверить уровень тосола в системе. Для этого потребуется открыть капот и осмотреть расширительный бак. Он должен быть заполнен на 1/2 от общего объема. При необходимости тосол доливается либо проводится полная замена охлаждающей жидкости. В последнем случае понадобится слить старый тосол. Если есть утечка жидкости, нужно осмотреть подкапотное пространство.

Основные причины неисправностей СОД

Утечка охлаждающей жидкости в основном связана со следующими причинами:

• наличие старого хомута;
• старый либо пробитый радиатор.

В первом случае проводится замена агрегата, а во втором — ремонт.

В первую очередь проверьте патрубки системы

Затем потребуется проверить циркуляцию жидкости в рассматриваемой системе мотора. Для этого нужно посмотреть, поступает ли в бачок тосол. Если результат отрицательный, тогда заменяют помпу либо очищают систему охлаждению специальными средствами.

Если Лада Калина перегревается, автомеханики выделяют следующие причины такой ситуации.

1. Вышел из строя термостат. Для проверки его работоспособности необходимо потрогать патрубки радиатора. Если верхний элемент холодный, а нижний — теплый, значит, термостат заклинил. В этом случае устанавливают новый агрегат.
2. Забитые соты. Эта проблема возникает обычно в конце весны и в начале лета. В такой ситуации чистят внешнюю часть радиатора.
3. Неисправность вентилятора. Если это устройство не включается при высоком нагреве ОЖ, нужно проверить проводку и реле.
4. Наличие воздушных масс в СОД.

Чтобы решить последнюю проблему, потребуется открыть расширительный бачок. Запускают двигатель, периодически нажимают на педаль газа, пока на датчике не будет достигнута красная отметка. Если вентилятор включился, тогда нужно «подгазовать», выключив затем зажигание. Если устранить воздушную пробку таким методом не удалось, применяются более радикальные меры.

Потребуется демонтаж пластмассового экрана мотора. Для этого он поднимается. Отверткой опускают хомут. Демонтируют 1 из 2 трубок штуцера. Затем снимают крышку расширительного бачка. В емкость нужно дуть, пока тосол не начнет выливаться из демонтируемой трубки.

Если пробить емкость не получилось, крышка закрывается. Трубку устанавливают на место. Мотор прогревается, зажигание выключается. Не демонтируя крышки бака, извлекают трубку подогрева.

Важные моменты доработки

Охлаждающая жидкость считается токсичным веществом, которое отрицательно сказывается на здоровье человека. Автомеханики рекомендуют сливать тосол с осторожностью. При проведении этой процедуры нужно помнить о технике безопасности, использовать резиновые перчатки. Тосол сливают при холодном моторе. Затем трубка надевается на штуцер, хомуты затягиваются. Воздушные массы из рассматриваемой системы успешно удалены.

СОД Калины нуждается в усовершенствовании. Ее доработка предусматривает установку нового 6-дырочного термостата. Этот агрегат будет поддерживать стабильную температуру жидкости, нормализуя работу обогревающих устройств салона.

Доработка системы охлаждения предусматривает установку фильтра ОЖ либо краника печки. Чтобы тосол быстрее проходил по каналам, а риск перегрева был минимальным, потребуется установить дополнительную помпу. Выполнить тюнинг СОД Калина своими руками можно с помощью схемы системы охлаждения мотора.

Выгоняем воздух из системы охлаждения на Лада Калина

Система охлаждения гарантирует исправную работу радиатора-отопителя и отсутствие перегрева мотора. И пока циркуляции антифриза ничего не мешает, владелец может быть спокоен.

Но как только появляется воздушная пробка, эффективность отопления и охлаждения падает.

К счастью, бороться с этой проблемой можно самостоятельно.

Как избавиться от воздуха

Выгнать воздушную пробку из системы охлаждения автомобиля можно несколькими способами. Рассмотрим первый вариант:

1. Устанавливаем рукоятку регулятора отопителя на максимальное значение.
2. Перемещаемся под капот, где необходимо снять декоративную крышку.

Нужные патрубки отмечены стрелочками.

Второй способ

Второй способ очень похож на первый. Но в этом случае вам не придётся отвинчивать крышку бачка. Все манипуляции проводятся в несколько этапов.

1. Двигатель нужно предварительно довести до уровня рабочей температуры, после чего – заглушить.
2. Снимает с дроссельного узла шланг.

Шланг снимаем очень осторожно – охлаждающая жидкость бывает горячая!

Третий способ

Третий способ самый простой, но и наименее эффективный.

1. Устанавливаем машину таким образом, чтобы уровень её передних колес оказался выше, чем задних. Для этого можно заехать на эстакаду или насыпь.
2. Снимаем пробку, расположенную на корпусе радиатора.
3. Откручиваем крышку расширительного бачка.

Крышка отмечена стрелочкой.

Как только уровень упал ниже риски MIN, необходимо долить антифриз.

Как понять, что в систему охлаждения попал воздух

Если у вас уходит уровень охлаждающей жидкости, то где-то в систему попадает и воздух.

Основной признак неисправности – снижение эффективности работы печки. Кроме того, из-под панели может доноситься характерное журчание ( булькание ), что свидетельствует о достаточно большой воздушной пробке.

Подобные звуки возникают тогда, когда циркуляция антифриза нарушается ввиду завоздушенности системы.

Пробка может образоваться и в корпусе термостата. Об этом свидетельствует увеличенное время прогрева двигателя. Из-за воздуха клапан термостата постоянно находится в открытом состоянии, а потому жидкость циркулирует только по большому кругу охлаждения.

Почему воздух попадает в систему

Неисправность клапана, который установлен в пробке расширительного бачка — самая частая проблема.

Существует три основных фактора, провоцирующих проникновение воздуха в охладительный контур:

1. Неаккуратный долив антифриза.
2. Частичная разгерметизация системы.

Вне зависимости от причины, воздух из системы нужно удалить, и чем быстрее это будет сделано, тем лучше.

Выводы

Как видите, процесс удаления воздуха достаточно прост. Любой из вышеописанных способов может избавить вас от этой проблемы.

Видео о том, как воздух в СОД вызывает перегрев двигателя

Система охлаждения Лада Калина: схема и доработка СОД Калина

Автомобиль Лада Калина является достаточно популярной моделью, которая в последнее время активно пользуется спросом на вторичном рынке. В целом, машина достаточно простая и надежная, однако имеются некоторые «детские болезни».

При этом подобные проблемы можно устранить с минимальными затратами. Главное, заранее учитывать нюансы и объем работ на модернизацию. Далее мы рассмотрим, что делать, если отопитель Калина плохо работает, система охлаждения двигателя (СОД) завоздушивается, происходят перегревы и т.п.

Основные причины неисправности системы охлаждения Калина

Как уже было сказано выше, система охлаждения ДВС на Калине имеет определенные недоработки, которые при этом можно устранить. На деле, самой проблемной оказалась система охлаждения Калина 1, хотя есть нарекания также на СОД Калина 2.

В любом случае, если имеют место перегревы, завоздушивание системы или не греет печка Лада Калина, доработка данной системы просто необходима. При этом не следует сразу менять термостат Лада Калина на более «горячий» при холодной печке, врезать штуцера и «тройники» для быстрой доработки самой СО и т.п., не разобравшись во всех вопросах.

Владельцы отмечают следующие признаки наличия воздуха в системе охлаждения:

• печка не дует теплым воздухом на холостых, малых и даже средних оборотах;
• мотор перегревается, хотя указатель температуры показывает норму;
• в патрубках ощущается «пустота», нет плотного наполнения;

Как правило, причин образования воздушной пробки несколько, начиная с плохой герметичности в области соединения патрубков и заканчивая проблемами с радиатором охлаждения или радиатором печки. При этом часто многие упускают из виду крышку расширительного бачка.

Обратите внимание, на Калине это слабое звено, клапанный механизм крышки расширительного бачка не отличается надежностью, залипание «всасывающего» клапана вызывает завоздушивание, также неисправности клапана сброса избыточного давления становятся причиной разгерметизации радиаторов. Само собой, крышку лучше поменять.

Далее нужно выждать, пока появится ТОСОЛ и поставить трубку на место. Далее нужно прогреть машину до момента открытия термостата, после чего повторить описанные выше действия еще пару раз.

В том случае, если проблемы развоздушиванием и заменой крышки решить не удалось, системе нужна полная диагностика. Если же в рамках диагностики явных неполадок не выявлено, тогда потребуется доработка.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов.

В общих чертах, необходимо выполнить следующие действия:

• нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
• далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
• следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
• затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
• после следует залить ОЖ, причем немного выше отметки «макс», завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

Что в итоге

С учетом приведенной выше информации становится понятно, что если печка не греет или мотор перегревается, термостат Калина далеко не всегда является причиной проблем. Конечно, при появлении таких симптомов на Калина термостат и уровень ОЖ нужно проверять в первую очередь. Однако часто бывает и так, что термостат рабочий, а также уровень ТОСОЛа в норме.

Напоследок отметим, что единственным минусом рассмотренного выше способа усовершенствования СОД Калина является то, что мотор может дольше прогреваться. При этом на фоне проблем, которые возникают в случае завоздушивания штатной системы (перегревы ДВС, холодная печка и т.д.), такой недостаток практически никак себя не проявляет даже в холодное время года.
