Как обойти иммобилайзер при утере чипа?

Чтобы уберечь транспортное средство от угона, многие современные автомобили комплектуются устройством, которое называется иммобилайзер. Защита от несанкционированного запуска напрямую зависит от чипа, находящегося в ключе зажигания. Если он утерян, а запасной комплект отсутствует, двигатель не заведется. Обход иммобилайзера предполагает наличие специального устройства, которое поможет завести силовой агрегат.

Что такое обходчик иммобилайзера и зачем он нужен?

Прибор состоит из 2 петлевых антенн, соединенных с помощью реле. Одна антенная петля принимает информацию от транспондера, расположенного в считывающем модуле, а другая – направляет ее на замок зажигания (ЗЗ). Если машина заводится от ключа, реле переключается, и иммобилайзер (ИММО) включается напрямую. В случае подачи команды от блока автосигнализаци, цепи коммутируются таким образом, что информация от транспондера поступает через петлю ЗЗ в ИММО, который дает команду на пуск двигателя.

Где находится?

Штатный ИММО у всех машин одной марки устанавливается в одном и том же месте. Это связано с конвейерным производством. В российских авто он располагается:

1. Лада Калина. Находится за приборной панелью, автомагнитолой и приводами управления вентиляцией.
2. Лада Гранта. Установлен за приборной доской там, куда ведут провода антенны замка зажигания.
3. Нива Шевроле. Расположен в центральной консоли возле правой ноги водителя.

Почти у всех машин иммобилайзер находится за приборной панелью. Надежным местом для установки устройства является моторный отсек с запирающимся капотом автомобиля.

Виды устройств

Чтобы обойти штатный ИММО, применяют 2 типа устройств: ключевые и бесключевые. Первый предполагает использование штатного ключа либо транспондера, размещенного в специальном устройстве модуля. По сигналу от брелока или по команде охранной системы данные передаются от обходчика к штатному ИММО. У бесключевого устройства порядок передачи импульса проходит на программном уровне и не зависит от чипа.

Устройства передают информацию через CAN/Lin-шину или специальные приборы. 1-й вариант наиболее простой и не требует дополнительных вложений. Однако не все авто оборудованы такой шиной. Во втором случае перечень моделей авто гораздо шире, а сами обходчики оснащены дополнительными функциями.

Машины европейских и азиатских производителей применяют ИММО с радиочастотной идентификацией (RFID). Здесь посредством радиосигналов считываются либо записываются данные, хранящиеся в транспондере.

Устройства, использующие принцип VATS и установленные на американских авто, применяют ключи с резистором. Декодер получает сигнал в виде сопротивления установленной величины и разблокирует пуск двигателя.

Схема работы обходчика

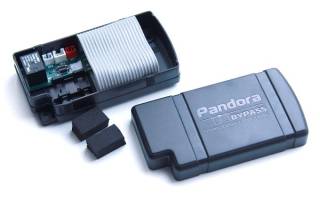

Модуль обхода штатного иммобилайзера имеет вид небольшой коробочки со считывателем и антенной, в петле которой размещают ключ с транпондером. Работу обходчика обеспечивает реле, переключающее петли. Это устройство применяют те автолюбители, которые будут устанавливать охранный комплекс с функцией автозапуска. В этом случае включение двигателя происходит без ключа в ЗЗ.

В нормальном режиме водитель заводит двигатель ключом с чипом. Во время этого происходит обмен информацией между меткой и штатным ИММО. Данные считывает антенна, установленная на ЗЗ. Иммобилайзер получает информацию, анализирует и дает разрешение ЭБУ на снятие блокировки.

Для пуска двигателя без ключа антенную петлю обходчика располагают на ЗЗ. Принимающая и излучающая петли должны располагаться как можно ближе друг к другу.

Получив сигнал от брелока или команду блока автозапуска, обходчик передает импульс от дубликата чипа на приемную антенну ИММО, который воспринимает информацию так, будто она транслируется от штатного транспондера, и дает команду ЭБУ на запуск.

Подключение обходчика

Перед началом монтажа обходчика ИММО нужно определить тип установленного штатного комплекта. У европейских и азиатских автомобилей применяются устройства с радиочастотной идентификацией (RFID), а у американских – с встроенным резистором (VATS). Можно вскрыть головку ключа и проверить наличие транспондера.

Для подключения обходчика рекомендуется пользоваться следующими правилами:

• управление модулем должно проводиться от системы сигнализации;
• обходчик должен быть совместим с максимальным количеством моделей авто;
• штатный ИММО обязан всегда оставаться в работе и использоваться при пуске двигателя в штатном режиме;
• необходимо использовать только комплектные ключи с транспондерами.

Не следует изготавливать дополнительные болванки ключа, а чип помечать рядом с антенной. В этом случае ИММО блокируется, а транспортное средство становится доступным угонщикам.

Для системы VATS

Принцип действия системы основан на передаче величины сопротивления от ключа штатному иммобилайзеру. Чтобы его обойти, нужно знать номинал резистора и подключить его в цепь. В большинстве случаев эта величина составляет 980-11800 Ом. Чтобы не заниматься подбором величины резистора, нужно разрезать 1 провод, идущий от модуля замера, и в разрыв подключить омметр. При повороте штатного ключа зафиксировать показания. После этого подобрать радиодеталь с отклонением от номинала не более чем на 5%

Элемент подключается в цепь через реле блока сигнализации. Для этого контакт 87 соединяют с одной ножкой резистора, а другой – с целым проводом от считывателя. Контакты 30 и 87а подсоединяются к проводу до и после разрыва. Такая схема позволяет дать старт двигателю в штатном режиме и с обходом иммобилайзера при автозапуске.

Для системы RFID

Чтобы подключить модуль обхода ИММО, необходимо выполнить ряд действий:

1. Поместить дубликат транспондера в считывающее устройство.
2. Установить передающую петлю обходчика на корпусе замка зажигания как можно ближе к RF-антенне.
3. Провод в красной изоляции подключить к +12 В блока сигнализации или модуля запуска. Черный провод соединить с «массой» так, чтобы до момента дистанционного пуска там не было цепи.
4. Проверить работоспособность схемы.

Если запуск без ключа прошел благополучно, нужно спрятать устройство в труднодоступном месте.

Бесчиповый обходчик

Эти устройства работают на программном уровне. Перед стартом ему необходимо считать данные с транспондера ключа. Для этого его подключают к системе в соответствии с инструкцией. Ключ поворачивают в 3 положение на 5-10 секунд, затем запускают двигатель. После непродолжительной работы его останавливают. В это время происходит запись информации. Далее отключают минусовой провод, который необходим при обучении устройства, после чего оно готово к использованию.

Некоторые приборы требуют дополнительного программирования, которое проводят после записи данных. При установке охранных систем в блоках сигнализации может быть предусмотрен эмулятор для блокировки штатного ИММО.

Обход иммобилайзера, если у вас один ключ с чипом

Одним из вариантов обхода ИММО является размещение чипа в петле антенны штатного устройства. Машина будет заводиться любым ключом. В этом случае блокируется штатный иммобилайзер, что снижает защищенность транспортного средства. Но есть вариант с сохранением функции штатного устройства.

Для этого транспондер нужно поместить в считыватель обходчика, а к проводу управления модулем подключить розовый кабель и 1 из свободных каналов охранной системы, имеющий маркировку «Гибкое программирование». В этом случае можно запустить двигатель в течение 60 секунд с момента снятия авто с охраны. Если сделать это не удалось, то попытку повторяют: ставят на сигнализацию, снимают и заводят.

Многие водители считают, что лучше установить охранный комплекс с радиореле и с замком на капот, а ИММО отключить. Такой вариант более действенный, т.к. в этом случае повышается уровень защиты автомобиля.

Как сделать обходичик своими руками?

При желании устройство можно собрать самостоятельно. Из компьютерной шины изготавливают антенну и обматывают вокруг ключа или транспондера. Число витков должно быть не более 50. В схеме используется реле с напряжением питания 12 В и нормально разомкнутыми контактами. Монтаж устройства выполняется в такой последовательности:

1. Разрезать любой провод штатной антенны.
2. Провод питания (+) катушки подвести от клеммы 33 блока на 86, а (-) – от датчика сигнализации на 85 контакт реле. Между ними впаять диод, анодом к выводу 85.
3. К клемме 87а припаять 1 часть разрезанного провода и вывод петли обходчика.
4. К выводу нормально разомкнутого контакта 87 подсоединить 2 часть изготовленной антенны.
5. На клемму 30 припаять вторую часть разрезанного провода.

При дистанционном или автоматическом запуске катушка реле получает питание от блока охранной сигнализации, и разрешается пуск двигателя. При запуске от ключа реле не активируется, и работает штатная схема.

Популярные модели обходчиков иммобилайзера

Среди автолюбителей популярными моделями устройств являются:

• StarLine BP-05;
• iDatalink ADS-AL-CA;
• Fortin EVO All

Эти обходчики можно устанавливать на большинство марок машин.

StarLine BP-05

Обходчик ВР-05 предназначен для временного отключения штатного устройства системы RFID при дистанционном запуске двигателя. Блок передает код штатного транспондера на антенну ИММО. Для монтажа и работы модуля требуется запасной ключ с чипом. Для машин, оборудованных системой Smart Key, предусмотрен встроенный источник питания с напряжением 3 В.

IDatalink ADS-AL-CA

Бесключевой обходчик штатного ИММО предназначен для запуска двигателя с брелока. Он стабильно функционирует с авто со стандартным зажиганием и с имеющим кнопочный старт. Для установки не требует специальных навыков. Модуль легко демонтируется для использования на другой машине.

Fortin EVO ALL

Устройство all-in-one, которое включает в себя функции модуля обходчика и CAN-интерфейса с большим числом дополнительных выводов. Модуль не требует наличия транспондера – все управление проходит автоматически. Имеется возможность обновления прошивки для увеличения числа поддерживаемых автомобилей.

Автозапуск на базе StarLine с умным обходом иммобилайзера

Встроенный обход штатного иммобилайзера

Ни для кого не секрет, что при каждом запуске двигателя заводской иммобилайзер опрашивает ключ автомобиля, если ключа не будет в салоне, как при автозапуске, то автомобиль попросту не заведется. С тех пор, как производители сигнализаций столкнулись с этой проблемой, они стараются решить её как можно более технологично и дешево, чтобы не нагружать охранные системы дополнительными подключениями, а пользователей — дополнительными затратами.

В настоящее время, когда большинство автомобилей оборудовано цифровыми шинами, а большинство сигнализаций — их поддержкой, созданы технологии для бесключевого запуска по CAN и LIN. Способы так называемого обхода иммобилайзера разные, но результат один — автомобиль заводится по команде сигнализаций или телематики StarLine и находится при этом под надежной защитой, при этом нет необходимости устанавливать дополнительные устройства.

Преимущества:

• отсутствие ключа в салоне автомобиля;
• нет необходимости изготавливать чип для автозапуска;
• отсутствие дополнительных затрат на обходчики.

Системы с функцией бесключевого автозапуска

Цены с установкой, с учетом реализации бесключевого обхода штатного иммобилайзера!

StarLine A 95 BT CAN+LIN 23 850 руб.	StarLine A 96 2CAN+2LIN 23 600 руб.	StarLine E95 BT 2CAN+LIN 23 900 руб.
StarLine E96 BT 2CAN+2LIN 22 100 руб.	StarLine E96 BT 2CAN+2LIN ECO 20 950 руб.	StarLine E96 2CAN+2LIN ECO 18 250 руб.
StarLine S96 2CAN+2LIN GSM 19 700 руб.	StarLine AS96 2CAN+2LIN GSM 29 850 руб.	StarLine B96 2CAN+2LIN GSM GPS 36 700 руб.
StarLine M22 CAN+LIN ST 18 100 руб.	StarLine M32T CAN+LIN 18 600 руб.

*Стоимость может меняться в зависимости от особенностей установки на конкретный автомобиль.

Таблица совместимости для обхода штатного иммобилайзера

Список поддерживаемых моделей постоянно дополняется.

Обход штатного иммобилайзера starline can lin

Starline F1 модуль бесключевого обхода штатного иммобилайзера

Для автозапуска двигателя требуется разрешение от штатного иммобилайзера автомобиля. StarLine F1 избавит от необходимости прятать в автомобиле дубликат штатного ключа! Когда поступает команда на запуск, умная новинка StarLine обменивается данными с автомобилем по защищенному цифровому каналу. И автозапуск двигателя разрешается. Starline F1 отключает заводской иммобилайзер только по команде сигнализаций и GSM-сигнализаций Starline и блокирует управление от посторонних устройств.

StarLine F1 поддерживает самые передовые и востребованные бренды автомобилей: Hyundai, Kia, Ford, Honda, Opel и другие.

Список поддерживаемых автомобилей указан ниже.

Hyundai F1

Hyundai Elantra (2011-2014) с обычным ключом

Hyundai Equus 2014 c кнопкой запуска PTS

Hyundai Genesis 2014 c кнопкой запуска PTS

Hyundai Grandeur 2012-2014 c кнопкой запуска PTS

Hyundai H1 2009-2014 с обычным ключом

Hyundai i30 2012-2014 с обычным ключом

Hyundai i40 2012-2014 c кнопкой запуска PTS

Hyundai i40 2012-2014 с обычным ключом

Hyundai ix35 2014 c кнопкой запуска PTS

Hyundai ix35 2014 с обычным ключом

Hyundai Santa Fe 2013-2014 c кнопкой запуска PTS

Hyundai Santa Fe 2013-2014 с обычным ключом

Hyundai Solaris 2011-2015 c кнопкой запуска PTS

Hyundai Solaris 2011-2015 с обычным ключом

Hyundai Veloster 2011-2014 c кнопкой запуска PTS

Hyundai Veloster 2011-2014 с обычным ключом

Kia F1

Kia Ceed 2013-2014 c кнопкой запуска PTS

Kia Ceed 2013-2014 с обычным ключом

Kia Cerato 2013-2014 c кнопкой запуска PTS

Kia Cerato 2013-2014 с обычным ключом

Kia Mohave 2013-2014 c кнопкой запуска PTS

Kia Mohave 2013-2014 с обычным ключом

Kia Optima 2014 c кнопкой запуска PTS

Kia Optima 2014 с обычным ключом

Kia Picanto 2012-2014 c кнопкой запуска PTS

Kia Picanto 2012-2014 с обычным ключом

Kia Quoris 2013-2014 c кнопкой запуска PTS

Kia Rio 2012-2015 c кнопкой запуска PTS

Kia Rio 2012-2015 с обычным ключом

Kia Sorento 2013-2014 c кнопкой запуска PTS

Kia Sorento 2013-2014 с обычным ключом

Kia Soul 2014 c кнопкой запуска PTS

Kia Soul 2014 с обычным ключом

Kia Sportage 2011-2014 c кнопкой запуска PTS

Kia Sportage 2011-2014 с обычным ключом

Kia Venga 2013-2014 c кнопкой запуска PTS

Kia Venga 2013-2014 с обычным ключом

GM F1

Сhevrolet Сaptiva 2014 с бесключевым доступом

Buick Caddilac Сhevrolet Opel 2010-2014 c кнопкой запуска PTS

Buick: LaCross(2010-2014), Regal(2014)

Chevrolet: Cruze(2012-2014), Malibu(2012-2014)

Buick Сhevrolet GMC Opel 2010-2014 с обычным ключом

Buick: Encore(2013-2014), LaCrosse(2010-2014), Regal(2011-2014), Verano(2013-2014)

Chevrolet: Aveo(2012-2014), Camaro(2010-2014), Cobalt(2012-2014), Cruze(2011-2014), Equinox(2010-2014), Impala(2014), Malibu(2012-2014), Orlando(2012-2014), Sonic(2012-2014), Trailblazer(2014), Trax(2013-2014)

Opel: Astra J(2012-2014), Insignia(2012-2014), Mokka(2012-2014), Zafira(2012-2014)

Ford F1

Ford Edge 2011-2014 с обычным ключом

Ford Explorer 2010-2014 с обычным ключом

Ford Focus 2011-2014 c кнопкой запуска PTS

Ford Focus 2011-2014 с обычным ключом

Gord Kuga 2013-2014 c кнопкой запуска PTS

Honda F1

Honda Acura Mdx 2013-2014 c кнопкой запуска PTS

Honda Acura Rdx 2013-2014 c кнопкой запуска PTS

Honda Accord Crosstour 2013-2014 c кнопкой запуска PTS

Honda Accord 2013-2014 c кнопкой запуска PTS

Honda Civic 4D/5D 2012-2014 c кнопкой запуска PTS

Honda Civic 4D/5D 2012-2014 с обычным ключом

Honda CR-V 2012-2014 с обычным ключом

Honda Pilot 2009-2014 с обычным ключом

Nissan F1

Nissan Almera 2013-2014 с обычным ключом

Nissan Juke 2010-2014 c кнопкой запуска PTS

Nissan Juke 2010-2014 с обычным ключом

Nissan Murano 2009-2014 c кнопкой запуска PTS

Nissan Patrol 2010-2014 c кнопкой запуска PTS

Nissan Qashqai 2007-2013 с обычным ключом (Valeo)

Nissan Qashqai 2007-2013 с обычным ключом (Siemens)

Nissan Terrano 2014 с обычным ключом

Nissan X-Trail 2009-2014 с обычным ключом (Valeo)

Nissan X-Trail 2009-2014 с обычным ключом (Siemens)

Infinity F1

Модели без слота для ключа 2010-2014

Модели со слотом для ключа 2008-2014

Renault F1

Renault Koleos c 2011-2015 с картой доступа

Suzuki F1

Suzuki Grand Vitara 2009-2014 с обычным ключом и бесключевым запуском (Smart Key)

Suzuki Splash 2009-2014 с обычным ключом и бесключевым запуском (Smart Key)

Suzuki SX4 2009-2014 с обычным ключом и бесключевым запуском (Smart Key)

Toyota F1

Toyota Verso 2014 c кнопкой запуска PTS

Toyota LC150, Lexus GX460 (2009-2014) с кнопкой запуска PTS

Toyota Hilux (2010-2014) с обычным ключом (G-key)

Volvo F 1

Volvo V40 2013-2015 c кнопкой запуска PTS

Volvo S60(V60) (2011-2015) c кнопкой запуска PTS

Volvo XC60 (2011-2015) c кнопкой запуска PTS

Volvo XC70(V70), S80 (2011-2015) c кнопкой запуска PTS

Варианты применения Starline F1:

StarLine F1 используется в комплекте с популярными охранно-телематическими комплексами: StarLine А93+F1, StarLine A94+F1, StarLine E90+F1.

Starline F1 можно подключить к любой сигнализации Starline с функцией автозапуск, для этого сигнализация должна иметь версию прошивки не ниже L2.

Starline F1 можно подключить к GSM-сигнализациям M32, M31 и M21 с версией прошивки не ниже I5.

Самостоятельная установка сигнализации Starline A93

Starline A93 – одна из наиболее современных, универсальных и надежных автомобильных сигнализаций. Цена с установкой автосигнализации Starline A93 CAN+LIN составляет около 15000 рублей. Установить охранный комплекс Старлайн А93 можно самостоятельно при наличии соответствующих навыков электромонтажных работ и начальных знаний в области электрики, чтения электросхем. В комплект поставки устройства входят инструкция по эксплуатации и инструкция по установке SlarLine A93. В процессе монтажа охранного комплекса пригодится, прежде всего, руководство по установке. Там подробно описаны основные этапы работ, приведены электрические схемы. Руководство предназначено для профессиональных мастеров-установщиков автосигнализаций. При установке Старлайн А93 необходимо соблюдать технологию монтажа электрооборудования, быть предельно внимательным, учитывать особенности электросхемы вашего автомобиля. Рассмотрим особенности выполнения отдельных этапов работ.

Общие требования

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.

На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Перед началом монтажа следует убедиться, что все электрооборудование автомобиля работает исправно, лучше произвести компьютерную диагностику.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.

Размещение элементов охранного комплекса

Типовое размещение компонентов комплекса приведено на рисунке.

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны. Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя. Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.

Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.

Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.

Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Расположение и назначение контактов на центральном блоке

Схема расположения контактов на основном блоке Старлайн А93.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Это упрощает проведение монтажных работ, трассировку проводников. Разъемы Старлайн универсальны, поэтому чтобы, например, произвести замену старлайн а91 на а93, достаточно только «перекинуть» разъемы на головном блоке.

Распиновка (расположение и назначение выводов) основных разъемов.

Подключение основных цепей

Установка сигнализации начинается с подключения проводов питания электрических блоков. Массу (минус питания) следует подключать под штатные болты крепления заземляющих проводов автомобиля. Они обычно расположены в нижних углах передней части салона либо в районе блока предохранителей салона. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.

При подключении к + питания следует использовать многожильный медный провод сечением не менее 6 кв.мм в полихлорвиниловой изоляции. Все электрические соединения проводов следует выполнять методом «скрутка + пайка» с последующей изоляцией места соединения термоусадкой.

Подключение к шинам данных и управления цепями

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Подключение модуля обхода иммобилайзера и GSM-модуля

Для организации режима автозапуска автосигнализация предусматривает обходчик иммобилайзера. Пример подключения обходчика ВР-03 изображен на рис.

Охранный комплекс предусматривает подключение GSM-модуля. Он приобретается отдельно либо поставляется в комплекте.

Вид платы GSM-модуля

Установка GSM модуля производится непосредственно в центральный блок. Для этого он отключается от разъемов и разбирается. Затем GSM-модуль устанавливается в разъемы на плате центрального устройства.

Общая схема сигнализации Starline A93, Starline A93 ECO, Starline A63 изображена на рис.

Схема подключения управляемых модулей и датчиков представлена на рис.

Настройка охранного комплекса Старлайн А93

После выполнения всех электромонтажных работ еще раз проверяют правильность электрических соединений, проверяют отсутствие коротких замыканий и обрывов электрических цепей. После этого производят пробное включение комплекса. Для этого подключают клеммы аккумуляторной батареи к бортовой сети автомобиля. В этот момент обязательно, чтобы брелки со вставленными элементами питания были под рукой. При первоначальном запуске, возможно, что сигнализация сразу войдет в охранный режим, сработает сирена, могут заблокироваться двери. Если в автомобиле есть проблемы с открытием дверных замков от механического ключа, лучше открыть форточки на случай блокировки дверей.

После снятия автомобиля с охраны производят пробный запуск двигателя. Если он произошел успешно, глушат двигатель и проверяют наличие ошибок систем автомобиля с помощью компьютерной диагностики. Если новые ошибки отсутствуют, переходят к программированию систем охранной сигнализации в соответствии с таблицами, приведенными в руководствах по установке и обслуживанию.

Преимущества самостоятельной установки охранного комплекса

Самостоятельная установка сигнализации имеет ряд преимуществ:

• стоимость установки существенно уменьшается, в основном, составляет стоимость расходников (провода, термоусадка, крепеж);
• при самостоятельной установке можно осуществить нестандартные методы блокирования двигателя, что значительно усложнит проблему угона автомобиля;
• ремонт и обслуживание самостоятельно установленной сигнализации не составит труда.
