Обозначения на резине что значат

Маркировка шин – расшифровка скажет многое

Без хорошей и качественной обуви человек много не пройдет, если на дворе холодное время года. Да и летом по раскаленному солнцем асфальту босиком передвигаться некомфортно. Так же и с автомобилем – без грамотно подобранных шин он далеко не уедет.

Однако правильно выбрать их не так просто, как может показаться на первый взгляд. Из обилия представленных в магазине шин нужно четко определить категорию, типоразмер, уметь расшифровать индекс допустимой нагрузки и индекс скорости шин, показатели сцепления и износа. Радует, что не обязательно быть специалистом, ведь маркировка шин, расшифровка которой доступна даже начинающему автолюбителю, содержит всю необходимую информацию.

Разумеется, сначала нужно подобрать «обувку» для автомобиля по размеру – типоразмер шин является одной из самых видимых деталей маркировки:

Для расшифровки возьмем последний пример с фотографии: 175/70 R13 82Т :

• 175 – показатель ширины шины в миллиметрах, то есть ширина данной шины 175 мм.
• 70 – ее пропорциональность (еще называют подобную величину профилем), то есть высота профиля по отношению к ширине в данном случае составляет 70%. Чем больше показатель пропорциональности, тем выше шина, независимо от ее ширины.
• R – радиальный корд покрышки. Это особенность конструкции шины, когда прорезиненные нити на корде каркаса идут параллельно друг другу, не перехлестываясь. Сейчас преимущественно выпускается радиальный тип, но иногда еще можно встретить и диагональный корд (D), когда прорезиненные нити на каркасе располагаются под углом к радиусу колеса. Или диагонально-опоясанный тип (B).
• 13 – величина указана в дюймах и обозначает диаметр колеса.
• Т – буквенное обозначение скорости, при которой можно без проблем ездить с данной шиной. Подобный индекс скорости шин рассчитать просто, взглянув на таблицу, которая расположена ниже. В данном случае мы видим индекс скорости Т, который означает, что предельно допустимая скорость – 190 км/ч. Это распространенный тип, как и индекс скорости q (до 160 км/ч).
• 82 – эта цифра обозначает максимально допустимую нагрузку на колесо. В данном случае этот индекс шин обозначает, что предельно допустимая нагрузка составляет 475 кг. Чуть ниже в увидите таблицу, где будут указаны все значения индекса нагрузки шин.

Индекс скорости шин

Индекс нагрузки (грузоподъемности) шин

Сезонность

Также маркировка шин обязательно включает в себя обязательно указание сезонности:

Ошиповка

Для тех, кто предпочитает шипованную резину в холодное время года, важно знать следующее:

Дополнительные обозначения

Помимо этого, существует еще масса дополнительных обозначений, которые не всегда указываются:

Расшифровка размеров и параметров шин

От правильного выбора обувки для авто зависит очень многое. Принимая решение о покупке комплекта можно руководствоваться различными сравнительными тестами. Однако стоит помнить, что их характеристики должны соответствовать условиям эксплуатации. В этом случае поможет информация, указываемая в маркировке на боковине шины. Такие надписи на покрышке говорят о размере продукции и ее технологических характеристиках. Ниже мы проведем расшифровку символов и попытаемся разобраться, что означают цифры и буквы в маркировке резины.

Место указания типоразмера и его расшифровка

В маркировке шин есть обязательные и необязательные обозначения. Так, на каждой покрышке будет указана компания-производитель, марка самой резины и типоразмер шин. Обозначение из трех цифр на покрышках обозначает размерность диска в дюймах, ширину резины и высоту профиля. Цифры расположены на внешней стороне.

Мы имеем колесо с параметрами, например, 195 60 R16. Это значит, что перед нами находится резина, шириной протектора 195 мм. Второе число является соотношением высоты рисунка к ширине. Чем больше этот параметр, тем более «зацепистой» будет резина. Обычно эту величину называют показателем профиля.

Третья цифра является показателем внутреннего диаметра шины в дюймах. Вообще, распространенной ошибкой является то, что автомобилисты приобретают колеса, не обращая внимания на некоторые данные по изменению внешних параметров. К примеру, размер 185 65 r15 будет отличаться по высоте от 210 65 r15 при одинаковом посадочном диаметре. Отношение профиля к ширине в нашем случае может помешать установке авторезины на машину. Данный фактор стоит понимать и принимать во внимание. А правильно рассчитать размеры шин поможет специальный калькулятор.

Индексы скорости

Также производители автошин в обязательном порядке снабжают все шины индексом скорости. Данный знак можно встретить сразу после показателя размеров колес. Он говорит о том, с какой предельной скоростью вы можете передвигаться по дорогам. Правильно прочитать этот знак поможет таблица, расшифровывающая индекс скорости покрышек легковых автомобилей.

Индексы нагрузки

Сразу за индексом скорости на шинах автомобиля присутствует индекс допустимой нагрузки на каждое колесо. К примеру, маркировка шин содержит показатель 88т. Это свидетельствует о том, что машина может передвигаться с максимальной скоростью 190 км/ч, а максимально допустимая нагрузка на каждое колесо составляет 560 кг.

На определенных покрышках можно встретить обозначения в виде букв XL или слова Reinforced. Такой маркировкой обычно награждается авторезина, индекс нагрузки которой выше, стандартных значений. Если на боковине шины xl или extra load написана цифра 88, то к значению стоит прибавить 3. Т.е. расшифровывать этот показатель стоит как 91 или 615 кг на одно колесо.

Расшифровка американского обозначения типоразмера

Американские шинные производители прибегают к другой маркировке автошины. Первая очень похожа на европейскую только перед размерностью идут дополнительные буквы P – пассажир, LT – легкий грузовик или T — грузовик. К примеру, 185 r14c P значит, что это колесо с шириной протектора 185 мм, диаметром 14 дюймов и предназначенное для пассажирских авто.

Вторая система классификации своих изделий имеет совсем другой вид. Если европейская система измеряет габариты автомобильных шин в миллиметрах, то американская – в дюймах. Однако понять ее достаточно просто. К примеру, есть цифры на шинах 27*11*r15. Первое число значит внешний диаметр покрышки, второе – ширину протектора, а последнее значение – внутренний диаметр.

Маркировка шин цветными отметками

Для облегчения монтажа колес на колесные диски, производители иногда оснащают дополнительными цветными отметками, несущими собственную информацию. О том, как расшифровывать такие значки – ниже.

Желтая маркировка шин

Иногда на покрышках можно встретить желтую точку или треугольник, что означает самое легкое место на шине. При монтаже необходимо совмещать отметку с самой тяжелой частью диска для облегчения балансировки.

Красная маркировка резины

К дополнительным параметрам шин относятся символы красного круга или треугольника, которые можно встретить на боковине резины. Это обозначение самого жесткого места стенки шины. Его необходимо совместить с отметкой «L» на диске.

Белый штамп с цифрой

Белый штамп с цифрой, расположенный на внешней боковине, несет информацию о инспекторе, который осуществлял финальную «приемку» товара.

Цветные полосы

Некоторые покрышки снабжены радиальными цветными полосками. Они помогают определять автошины тех или иных марок в магазине, быстрее искать их на складе. Иногда цвет полосы говорит о дате выпуска или стране производителе, а также свидетельствует о прохождении обкатки.

Дополнительные надписи на боковине шины

На многих легковых шинах помимо обозначения модели и типа протектора присутствует дополнительная маркировка:

• буква R свидетельствует о том, что резина радиальной конструкции — более старые модели обозначаются другими буквами;
• присутствие слова steel в конструкции означает наличие металлокорда;
• E в окружности свидетельствует о соответствии европейским требованиям ece;
• Aqua – шины, с улучшенным поведениям на мокром асфальте и в условиях aquatred aquacontact rain;
• TL (TubeLess) — бескамерная шина, при отсутствии данной маркировки обязательно наличие камеры;
• Outs >Сезонность

Также стоит понимать, что означают сезонные значки на колесах.

• Winter – обозначение зимних шин. Отличается мягким составом резины, а некоторые покрышки снабжены шипами, высотой 1,6 мм, обеспечивающими лучший зацеп на обледенелой дороге;
• значки M+S встречаются на многих зимних и летних комплектах. Данная маркировка обозначает Mud+Snow. Покрышки имеют выраженный рисунок и способны хорошо вести себя в условиях непогоды. Однако универсальная резина ведет себя хуже профильных комплектов.

Дата изготовления

Рядом с местом типоразмера колес присутствуют еще четыре цифры, обозначающие дату изготовления комплекта. Прочитать ее довольно просто, если вы разбираетесь в календаре. Первые две цифры – порядковый номер недели, а вторые – год производства. То есть номер 4215 говорит о том, что комплект произведен на 42-й неделе 2015-го года.

Допустимые нагрузки

Еще несколько слов о том, как читать индекс допустимой нагрузки. Для достижения максимального значения давление должно быть тоже максимальным. Обозначение приводится в фунтах на квадратный дюйм и обозначается как Max Pressure на боковине покрышки.

Разбираемся в маркировке шин: что означают те или иные надписи, как узнать какая резина перед Вами?

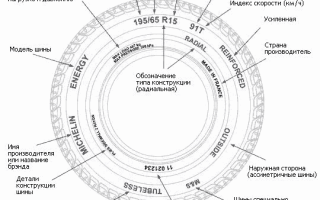

На боковины пневматической шины всегда нанесена определенная маркировка, несущая информацию о ее размере, типе, конструкции, сезонности и ряде других характеристик. Рассмотрим подробнее обозначения, которые автолюбители могут встретить на покрышке. Данная информация также будет полезна тем, кто купил авто и хочет узнать какая резина на машине.

Что означают все эти надписи?

Прежде всего, данные условные обозначения указывают на ширину и высоту профиля, на диаметр посадочного места. Значения могут быть указаны в дюймах, миллиметрах либо одновременно двумя способами. Также на шине указывается индекс скорости (см. картинку выше).

Какие еще надписи и обозначения можно встретить на шинах

• Латинская буква «R» или надпись перед обозначением диаметра «Radial» означают, что перед вами шина с радиальной конструкцией. Если конструкция диагональная, то она просто не будет никак обозначаться. Но таких шин уже почти не осталось.
• «C» — резина для малой коммерческой техники (микроавтобусов и легких грузовичков). От английского слова Commercial.
• «LT» – такое же обозначение, но для Северной Америки (Light Truck).
• «L» — таким символом могут обозначаться низкопрофильные шины.
• «Extra Load» (XL) — обозначение усиленной покрышки. Отличается от обычной шины большим индексом допустимой нагрузки.
• «M+S» — дословно в переводе с английского «грязь + снег» (Mud + Snow). Такие обозначения встречаются на всесезонной и зимней резине. Эти шины хорошо работают на мягком покрытии: песке, снегу, грязи. Не стоит думать, что «всесезонка» с таким значком является зимней шиной.
• «All Season» или «Any Weather», может быть «AS» — обозначения всесезонных покрышек.
• «Снежинка», может быть снежинка в скале — обозначение зимней авторезины. Причем конкретно зимней, а не «еврозимы».
• «Зонтик», надписи: «Rain», «Aqua», «Water», «Aquacontact», «Aquatred» — указывают на дождевые шины (такие покрышки имеют мощную систему водоотвода, но на сухой дороге их показатели хуже, чем у стандартных шин).
• «Ins >какие виды протекторов бывают).
• «RunFlat», RSC (RunFlat System Component) — резина, которая сохраняет свои свойства после прокола. Шины, изготовленные по технологии Run Flat, у разных производителей шин могут называться по-разному. После того, как давление в колесе полностью упало, на нем есть возможность еще проехать от 60 до 150 км без повреждения, но желательно не ехать больше 80 км/ч.
• Надпись «Rotation» или значок в виде стрелки — такую маркировку наносят на шины с направленным рисунком протектора. Это направление так же необходимо учитывать при шиномонтаже, иначе продуктивность шины будет полностью потеряна.
• «Tubeless» — обозначение бескамерной шины. Если этой надписи на шине нет, то без камеры ее нельзя использовать. 100-процентно на это указывает надпись «Tube Type».
• «AT», «A/T» (All Terrain) – универсальные покрышки для внедорожников и кроссоверов, предназначенные как для шоссе, так и для пересеченной местности. Но, в по-настоящему серьезное (и даже — среднее) бездорожье на них заезжать не стоит. Отличие AT от MT и вообще что это всё означает тоже в ссылке.
• «BLK» — обозначение черной боковины.
• «DA» (Defective Appearance) — этот штампик означает, что шина содержит небольшие дефекты, полученные при ее изготовлении, но не влияющие на ее качество. Дефект чисто косметический.
• «DD» — шипы у шин с такой маркировкой имеют прямоугольные сердечник и алмазные грани.
• «FR» (Flangerib) — борта таких покрышек усиленные.
• «HP», «H/P» (High Performance) – шины премиум класса, которые отличаются высокой производительностью и высоким скоростным индексом. Так маркируют только шоссейные шины для внедорожников и легковых авто.
• «HT», «H/T» (HighwayTerrain) — такую маркировку можно встретить на шинах для кроссоверов и внедорожников. Означает она, что на такой резине можно передвигаться только на дорогах общего пользования, без выезда на любое, даже самое легкое бездорожье.
• «MD» — шины имеют пластиковые шипы с твердосплавным сердечником.
• «REGROOVABLE» — протектор шины можно углубить посредством нарезки специальной машинкой.
• «FR» — после обозначения типоразмера означает шину с защитой обода диска.
• «Reinforced», «Reinf.» или буквы RF после указания типоразмера означают усиленную шину, имеющую больше слоев резины, по сравнению с обычной.
• «SD» – шипы с твердосплавным сердечником.
• «MFS» (Maximum Flange Sheild) – шина со специальной системой, защищающей ее от механических повреждений, которые могут быть получены от контакта с бордюрами или тротуаром. Покрышка имеет особый буфер на нижней части боковой стенки.
• «Left» или «Right» — обозначения асимметричных направленных шин, которые строго бывают левыми или правыми. Это обязательно должно учитываться при шиномонтаже.
• «MT», (Mud Terrain) — так обозначается резина для настоящего бездорожья, которая устанавливается только на внедорожники. Резина с мощным, агрессивным протектором, не подходящая для асфальта.
• «OD» – шипы с овальным сердечником.
• «Max Pressure» — указывает на максимально допустимое давление в колесе.
• «Max Load» — обозначение максимальной допустимой нагрузки в килограммах на колесо.
• «Studless» — такие шины нельзя ошиповывать.
• «Studdable» — а такие можно.
• «Steel» — эта надпись сообщает о наличии металлического корда в конструкции шины.
• «E» в кружке означает соответствие ECE (европейским требованиям).
• «DOT» — соответствие американскому стандарту качества.
• «Temperature» — может быть «A», «B» или «C». Показатель термостойкости шины на большой скорости. Самая стойкая резина обозначается «Temperature A».
• «TWI» — указывает на то, что шина имеет индикаторы износа. Надпись может сопровождаться стрелкой. Сами индикаторы в количестве шести или восьми штук расположены на протекторе шины, и выполнены они в виде выступов в углублении канавки протектора. Высота выступа обычно — 1.6 мм. Как только протектор сравняется с выступом, шину необходимо заменить.

Про стандарты Евросоюза

С недавних пор законодательство ЕС требует наносить на шины, реализуемые на территории Евросоюза, информацию о экологичности и безопасности. Теперь на них обязательно нужно клеить наклейки, чем-то напоминающие обозначения на бытовой технике. На маркировке указываются показатели расхода топлива, сцепления с мокрым дорожным покрытием, уровень издаваемого шума, выраженный в Дб.

Разберем подробнее эти обозначения

Топливная экономичность

Значок с бензоколонкой. В качестве ориентира взято сопротивление шины качению, которое самым прямым образом влияет на этот показатель. Шкала от «А» (самые экономичные шины) до «G» (самое большое сопротивление качению).

Сцепление на влажной дороге

Значок с дождиком. За основу взят показатель тормозного пути на мокрой дороге. Шкала от «A» до «F» (самый длинный тормозной путь).

Уровень шума

Значок с динамиком. В качестве показателя взят звук, издаваемый шиной при движении, выраженный в децибелах. Класс акустического комфорта отражается черными делениями звуковых волн. Одна волна — тихая шина, соответственно, три волны — самая громкая.

Вот и все основные маркировки, которые вы можете встретить на современных шинах. Конечно, производя новые шины, отдельные производители могут добавлять какие-то свои обозначения и даже метки , но они не являются типичными, и поэтому рассматривать их в рамках данной статьи нецелесообразно.

Расшифровка маркировки шин: все тонкости

Как ни странно, но многие автомобилисты не знают, что именно скрывается за комбинацией цифр и букв на боковинах покрышек. Действительно, так ли сложна расшифровка маркировки, за которой стоит типоразмер шин?

На самом деле все очень просто. Тем не менее, народе по-прежнему ходят разные мифы на тему обозначения размерности шин. Один из таких, порядком надоевший – это словосочетания вроде “колеса 18-го радиуса”. Грубейшая ошибка, ведь литера R по факту указывает на покрышки радиальной конструкции и к “радиусам” не имеет никакого отношения. Кроме того, радиус не может быть 18-дюймовым, только если вы не парень из Гарлема. Судите сами: 18 дюймов – это 45,72 см. Таким образом, диаметр колеса будет равен 91,4 см. Вы когда-нибудь видели подобное?

Основные особенности маркировки шин

Самые главные параметры автомобильных покрышек крупно выбиты на боковине. Обычно комбинация выглядит так (на примере одной из многочисленных размерностей) – 215/55 R 16. Первые три цифры указывают на ширину профиля шины в миллиметрах. Цифры, идущие после косой черты, указывают на высоту профиля, но не в миллиметрах, как думают некоторые, а в процентах от ширины. Если переводить данное значение в понятные всем миллиметры, то получим следующее: 215 x 0,55 = 118,25.

Буква R, как было отмечено выше, указывает не на радиус, а на радиальную конструкцию покрышки (шина с радиальным кордом), а идущие следом две цифры свидетельствуют о посадочном диаметре шины в дюймах.

Буква С в конце маркировки говорит о том, что шина предназначена для легкой коммерческой техники.

Индекс нагрузки и скорости

В маркировке шин присутствуют и другие обозначения, например, 94 H. Цифры являются зашифрованным индексом нагрузки, понять который можно, обратившись к соответствующей таблице. В данном случае 94 – это 670 кг. Важный момент – индекс нагрузки указывается на одно колесо автомобиля и для подсчета максимально допустимого веса транспортного средства, соответственно, нужно умножить максимальный вес нагрузки на количество колес.

H – это индекс скорости, с помощью которого производители покрышек гарантируют их нормальное функционирование при максимально допустимом темпе в течение нескольких часов. В данном случае буква говорит о том, что резина позволяет движение со скоростью до 210 км/ч. Таблица индексов скорости начинается литерой J, указывающей на максимально допустимые 100 км/ч и завершается обозначением ZR для скоростей свыше 240 км/ч. Зимние шины обычно применяются с более скромными индексами. Обычно это Q (160 км/ч) и Т (190 км/ч).

Дата изготовления покрышки и другие нюансы

Разумеется, это не все обозначения, которые можно встретить на боковине шины.

Очень важный параметр, особенно для тех, кто покупает подержанные колеса, – это дата изготовления, выглядящая невзрачной маркировкой с четырьмя цифрами. Для примера возьмем 1917. В данном случае 19 – это неделя выпуска, а 17 – год выпуска. Таким образом, получаем, что колесо изготовлено в мае 2017 года.

M+S (Mud + Snow, снег + грязь) — обозначение всесезонных шин. XL – знак отличия усиленных покрышек.

RunFlat, RSC (RunFlat System Component) — это так называемые “ран-флэт” покрышки, допускающие движение со скоростью не более 80 км/ч при полном падении давления в шине, которое может произойти при проколе или порезе. Колеса данного типа зависимости позволяют проехать от 50 до 150 км. Стоит отметить, что разные производители шин предпочитают собственную маркировку технологии RunFlat. Так, у Continental это SSR, у у Michelin – ZP, у Goodyear – RunOnFlat, у Nokian – Run Flat, у Bridgestone – RFT.

Стрелка, как несложно догадаться, указывает на направленную шину и направление вращения.

Маркировка по-американски

В Штатах используются две системы обозначения покрышек. Первая практически копирует знакомую нам европейскую за исключением того, что перед основными параметрами стоит буква P (Passenger), намекающая на легковое предназначение колес или LT (Light Truck), то есть шины для легких грузовиков. Выглядит это так – P 215/55 R 16 или LT 245/75 R 15.

Другое дело – маркировка резины с дюймовыми размерами. В качестве примера возьмем обозначение 33×10,5 R 15, где 31 – внешний диаметр колеса в дюймах, 10,5 – его ширина также в дюймах и только R 15 говорят о радиальной конструкции шины и посадочном диаметре, равном 15 дюймам. Очень часто подобным образом маркируются шины для внедорожников.

Цветные точки

Обратите внимание на желтый или красный кружок – это не случайно оказавшаяся на боковине капелька краски, а еще одна разновидность маркировок. Желтая метка – указатель самого легкого места на покрышке, которое при монтаже совмещается с самым тяжелым местом колесного диска (ниппелем) для оптимизации балансировки колеса и установке балансировочных грузиков меньшего веса.
