Как провести самостоятельно ремонт рулевой рейки ваз 2110

Чаще всего, как правило, автомобилисты обращают внимание на то, что при езде по неровным дорогам, из-под автомобиля раздаются странные и какие-то непонятные звуки. Новички, совсем недавно севшие за руль, удивляются и находятся в неведении до тех пор, пока в автосервисе их автомобилю ставят диагноз – нужен ремонт рулевой рейки ваз 2110 или деталь полностью полетела и нуждается в замене.
Бывалые шофера те знают. И как только чувствуют стук, сразу же начинают анализировать ситуацию.
Как же определить неисправности детали и как грамотно своими силами провести на ваз 2110 ремонт рейки рулевой, узнаем из данной статьи.

Как распознать неисправности рулевой рейки

Любой механизм не вечен, в том числе и данная деталь. Чаще всего, о неисправности рулевой рейки свидетельствует стук, который бывает слышен при повороте.
Но существуют и другие признаки.
Чтобы точно определить причину стука, кроящуюся в рулевой рейке, необходимо:

взять рукой за рулевой вал, где он состыковывается с рейкой и двинуть им вверх-вниз (если есть стук, значит в рулевой рейке необходимо заменить игольчатый подшипник рулевой рейки или просто смазать его);
взять рукой за стык рулевых тяг и проверить люфт втулки, а также рулевой шестерни.

Нередко причиной стуков является плохое регулирование креплений и тогда ничего, все обходится без демонтажа.
Но если стуки все же, наблюдаются в самой рейке, то необходимо сделать следующее:

приобрести рулевую рейку новую;
восстановить ее на СТО;
провести самостоятельный ремонт.

Внимание: Все три варианта имеют свои преимущества, но самый выгодный с экономической точки зрения, конечно же, третий способ. Он позволит не тратиться на дорогую деталь и услуги автомехаников.
Но данный метод потребует определенных начальных знаний о механизмах автомобиля, сноровки и терпения.

Начало работ по ремонту

Прежде, чем начинать на ваз 2110 ремонт рулевой рейки, необходимо вооружиться ремкомплектом, который должен включать:

либо минимальный набор крепежей, включающий шайбы, подшипники, гайки и фторопластовые втулки;

Ремкомлект рулевой рейки

либо средний набор, имеющий еще новые подшипники и валы, но стоящий в два раза дороже первого;
либо приобрести полный комплект, в состав которого входит и сама рейка.

Внимание: Надо знать, что рейка бывает старого и нового образца. Это зависит от года выпуска детали.
Старые рейки идут в основном на Ваз 2108, а новые предназначены для «десяток». Последний вариант бывает удобен тем, что не нужно будет разбирать механизм полностью, для замены втулки.
Просто снимается гофра, откручивается гайка посередине и рейка разбирается на две части – часть с механизмом и часть со втулкой.

Из чего состоит рулевая рейка

Конструкция рулевой рейки

Перед началом работ полезно знать, из чего состоит данная деталь. Начнем с втулки.
На рулевой рейке она состоит из:

Подшипники бывают следующих видов:

Кроме вышеперечисленных составляющих, рулевая рейка состоит из:

картера рулевого механизма;
приводной шестерни;
пыльника;
колпачка защитного;
рейки;
упора рейки;
хомута;
защитного чехла;
наконечника рулевой тяги внутреннего;
соединительной пластины;
стопорной пластины;
болта крепления теги к рейке.

Демонтаж старой рейки

Такая вот на ваз 2110 рейка рулевая. Ремонт ее необходимо проводить после снятия.
Для того чтобы провести ремонт или замену рейки, ее нужно демонтировать с автомобиля. Процесс демонтажа проводится двумя способами: можно снять рейку с тягами или без них.
В случае первом, необходимо выпрессовать пальцы наружных наконечников тяг, а во-втором, отсоединить внутренние наконечники.
Итак:

отворачиваем в салоне автомобиля болт эластичной муфты;
ключом на 13 в моторном отсеке расслабляем гайки крепления скоб механизма рулевой рейки с обеих сторон;
выводим шлицевой конец шестерни из отверстия, сдвигая рулевую рейку вперед;

Выведение шлицевого конца

картер рулевого механизма зажимается в тиски, имеющие мягкие губки;
извлекаем распорное кольцо и опору с правой стороны картера рулевой рейки;

Распорное кольцо и опора рейки

хомуты, которые обнаруживаем на защитном чехле, срезаем (не нужно опасаться, так как они бывают одноразовыми);
защитный чехол извлекаем с опоры;
переходим на левую сторону и извлекаем опору и защитный колпачок;
находим гайку упора рейки (она своеобразная и потребует использования специального инструмента – восьмигранной головки на 17);
отворачиваем ее до упора;

Снятие гайки упора специальной восьмиконечной головкой

На ваз 2110 рулевая рейка, ремонт которой связан с демонтажем, имеет и другие сложные и своеобразные крепления и фиксирующие гайки. По сути, рулевая рейка является механизмом очень нежным, требующим к себе тщательного внимания.
И ремонт рейки ваз 2110 должен проводиться без особых усилий и грубых работ.
Итак:

под данной восьмиугольной гайкой упора находим пружину и извлекаем ее;
затем и стопорной кольцо, находящееся под пружиной снимаем;
берем картер удобно и старемся несльными ударами об деревянную подставку выбить упор рейки (следует знать, что в проточке упора находится резиновое кольцо-уплотнитель);
вынимаем уплотнитель переднего щитка;
под ним находится пыльник, который также извлекаем (действуем отверткой с широким, но тонким лезвием);
под пыльником находится стопорное кольцо, которое также следует извлечь;

Стопорное кольцо под пыльником

отворачиваем гайку крепления подшипника шестерни (для этого нужно использовать опять же восьмигранную головку уже на 24);
извлекаем гайку с вала;
затем вынимаем шестерню, вместе с подшипником (для этого используется ключ на 14, который нужно опереть о монтажную лопатку);
извлекаем саму рейку;
выводим из отверстий картера выступы опорной втулки (используем отвертку);
снимаем втулку.

Перед тем, как установить новую опорную втулку, необходимо надеть на нее демпфирующие кольца, тоже обязательно новые. Делать это надо так, чтобы их тонкая часть размещалась прямо против разреза втулки.
На нашем видео можно посмотреть, как правильно проводить демонтаж рейки с составляющими и ее правильную установку.
Итак:

устанавливаем новую втулку, как показано на фото;

Читать еще: Ребенок видит дядю в квартире

Установка новой втулки

своими руками разрезаем резиновые кольца по контуру втулки, удаляя трезанные части (используем специальный нож);
извлекаем стопорное кольцо с вала шестерни;
далее, как рекомендует инструкция, выпрессовываем специальным съемником шариковый подшипник, который заменяем;
чтобы выпрессовать игольчатый подшипник, используем другой съемник;
полость картера промываем;
ставим новый игольчатый подшипник, используя холодную сварку;
собираем все в обратной последовательности;
цена на защитный чехол невысока, поэтому желательно купить новый и установить, а затем закрепить хомутами;
регулируем зазор рейки (для этого нужно закернить гайку упора, обмяв резьбу).

На этом заканчиваем сборку и ремонт рулевой рейки. Надеемся, что пошаговая инструкция, данная выше, поможет неплохо сэкономить.
Кроме этого, она даст возможность новичкам-автомобилистам ознакомиться с основными деталями и крепежами рулевой рейки. А бывалым шоферам она даст информацию, которая убережет от ошибок и повторных действий.

ДЕМПФЕР РУЛЕВОЙ РЕЙКИ SAFETY DRIVE ВАЗ 2108-2109, 2114-2115, 2110-2112, КАЛИНА, ПРИОРА, ГРАНТА ВО ВЛАДИМИРЕ

Демпфер рулевой рейки применяется на всех переднеприводных автомобилях ВАЗ:

– 2108, 2109, 21099
– 2110, 2111, 2112
– 2113, 2114, 2115
– 1118, 1117, 1119 Калина
– 2170, 2171, 2172 Приора
– 2190, 2191 Гранта
– 2192, 2194 Калина 2

Демпфер рулевой рейки устраняет вибрацию на рулевом колесе от неровностей дорожного покрытия.

Крепится на рулевую рейку.

Применимость

ВАЗ 2108 / 2109 / 21099 ВАЗ 2110 / 2111 / 2112 ВАЗ 2113 / 2114 / 2115 ВАЗ 1117 / 1118 / 1119 Калина ВАЗ 2170 / 2171 / 2172 Приора ВАЗ 2190 / 2191 Гранта ВАЗ 2192 / 2194 Калина 2

Оплата заказа производится после его подтверждения менеджером.

Отправка товара транспортными компаниями осуществляется по всей территории Российской Федерации. Первичная упаковка груза и доставка до терминала транспортной компании или почтового отделения производится бесплатно. Оплата за перевозку происходит на месте при получении. Возможна отправка товара в жесткой упаковке.

Отправка товара в отдаленные населенные пункты возможна почтой России при заказе на сумму не менее 3000 рублей. Оплата за пересылку и упаковку происходит на месте при получении посылки наложенным платежом в своём отделении.

Гарантия на запасные части выполняется при следующих условиях:
– Наличие документа, подтверждающего оплату запасной части (товарный чек);
– Наличие заказ — наряда на установку запасной части на автомобиль с указанием данных автомобиля и выполненных работ, необходимых при установке соответствующей запасной части;
– Наличие сертификата СТО на проведение данного вида работ;
– Заключение мастера о неработоспособности детали;
– Документы, подтверждающие оплату выполненных в СТО работ.

Гарантия на запасные части не распространяется в следующих случаях:
– Нормальный эксплуатационный износ запасной части;
– Повреждение запасной части в результате ДТП или небрежной эксплуатации;
– Неисправности запасных частей топливной системы и системы выпуска вследствие применения некачественного топлива (в том числе из-за загрязнения или применения этилированного бензина);
– Дефекты, неисправности или коррозия запасных частей, возникшие в результате воздействия химических реагентов;
– Расходные запасные части и материалы (в том числе масло, фильтры, предохранители, лампы, сайлентблоки подвески и т.п.);
– Электрические запасные части возврату или обмену не подлежат.

Возврат или обмен товара надлежащего качества:
– Срок возврата или обмена товара 7 дней с момента получения товара покупателем;
– Возврат или обмен товара производится только при сохранения его потребительских свойств и товарного вида (отсутствие следов эксплуатации, наличие оригинальной и неповрежденной упаковки). На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д. За исключением случаев заводского брака;
– Возвращаемая деталь отправляется той же транспортной компанией;
– Услуги транспортной компании по пересылке оплачивает полностью покупатель;
– Срок возврата денежных средств составляет не более 10 дней с даты поступления возвращенного товара на склад и проверки его товарного вида;
– Деньги перечисляются покупателю, по предоставленным им реквизитам, либо могут быть зачтены при следующем заказе.

Как провести самостоятельно ремонт рулевой рейки ваз 2110

Как распознать неисправности рулевой рейки

взять рукой за рулевой вал, где он состыковывается с рейкой и двинуть им вверх-вниз (если есть стук, значит в рулевой рейке необходимо заменить игольчатый подшипник рулевой рейки или просто смазать его);
взять рукой за стык рулевых тяг и проверить люфт втулки, а также рулевой шестерни.

приобрести рулевую рейку новую;
восстановить ее на СТО;
провести самостоятельный ремонт.

Внимание: Все три варианта имеют свои преимущества, но самый выгодный с экономической точки зрения, конечно же, третий способ. Он позволит не тратиться на дорогую деталь и услуги автомехаников.
Но данный метод потребует определенных начальных знаний о механизмах автомобиля, сноровки и терпения.

Начало работ по ремонту

либо минимальный набор крепежей, включающий шайбы, подшипники, гайки и фторопластовые втулки;

Читать еще: При переключение передач происходит стук

Ремкомлект рулевой рейки

либо средний набор, имеющий еще новые подшипники и валы, но стоящий в два раза дороже первого;
либо приобрести полный комплект, в состав которого входит и сама рейка.

Внимание: Надо знать, что рейка бывает старого и нового образца. Это зависит от года выпуска детали.
Старые рейки идут в основном на Ваз 2108, а новые предназначены для «десяток». Последний вариант бывает удобен тем, что не нужно будет разбирать механизм полностью, для замены втулки.
Просто снимается гофра, откручивается гайка посередине и рейка разбирается на две части – часть с механизмом и часть со втулкой.

Из чего состоит рулевая рейка

Конструкция рулевой рейки

Подшипники бывают следующих видов:

Кроме вышеперечисленных составляющих, рулевая рейка состоит из:

картера рулевого механизма;
приводной шестерни;
пыльника;
колпачка защитного;
рейки;
упора рейки;
хомута;
защитного чехла;
наконечника рулевой тяги внутреннего;
соединительной пластины;
стопорной пластины;
болта крепления теги к рейке.

Демонтаж старой рейки

отворачиваем в салоне автомобиля болт эластичной муфты;
ключом на 13 в моторном отсеке расслабляем гайки крепления скоб механизма рулевой рейки с обеих сторон;
выводим шлицевой конец шестерни из отверстия, сдвигая рулевую рейку вперед;

Выведение шлицевого конца

картер рулевого механизма зажимается в тиски, имеющие мягкие губки;
извлекаем распорное кольцо и опору с правой стороны картера рулевой рейки;

Распорное кольцо и опора рейки

хомуты, которые обнаруживаем на защитном чехле, срезаем (не нужно опасаться, так как они бывают одноразовыми);
защитный чехол извлекаем с опоры;
переходим на левую сторону и извлекаем опору и защитный колпачок;
находим гайку упора рейки (она своеобразная и потребует использования специального инструмента – восьмигранной головки на 17);
отворачиваем ее до упора;

Снятие гайки упора специальной восьмиконечной головкой

под данной восьмиугольной гайкой упора находим пружину и извлекаем ее;
затем и стопорной кольцо, находящееся под пружиной снимаем;
берем картер удобно и старемся несльными ударами об деревянную подставку выбить упор рейки (следует знать, что в проточке упора находится резиновое кольцо-уплотнитель);
вынимаем уплотнитель переднего щитка;
под ним находится пыльник, который также извлекаем (действуем отверткой с широким, но тонким лезвием);
под пыльником находится стопорное кольцо, которое также следует извлечь;

Стопорное кольцо под пыльником

отворачиваем гайку крепления подшипника шестерни (для этого нужно использовать опять же восьмигранную головку уже на 24);
извлекаем гайку с вала;
затем вынимаем шестерню, вместе с подшипником (для этого используется ключ на 14, который нужно опереть о монтажную лопатку);
извлекаем саму рейку;
выводим из отверстий картера выступы опорной втулки (используем отвертку);
снимаем втулку.

устанавливаем новую втулку, как показано на фото;

Установка новой втулки

своими руками разрезаем резиновые кольца по контуру втулки, удаляя трезанные части (используем специальный нож);
извлекаем стопорное кольцо с вала шестерни;
далее, как рекомендует инструкция, выпрессовываем специальным съемником шариковый подшипник, который заменяем;
чтобы выпрессовать игольчатый подшипник, используем другой съемник;
полость картера промываем;
ставим новый игольчатый подшипник, используя холодную сварку;
собираем все в обратной последовательности;
цена на защитный чехол невысока, поэтому желательно купить новый и установить, а затем закрепить хомутами;
регулируем зазор рейки (для этого нужно закернить гайку упора, обмяв резьбу).

Ремонт рулевой рейки на ВАЗ 2110 своими руками (видео)

С помощью рулевого механизма водитель определяет направление движения автомобиля. Важную роль в надежной функциональности системы играет рулевая рейка. Именно она передает усилие, которое прикладывает к рулю водитель, через наконечники, тяги, на рычаги поворота, соединенные с колесами, по средствам цапфы.

Фото рулевой рейки для ВАЗ 2110

Чтобы быть уверенным в безопасности движения машины, следует удостовериться в исправности рулевой рейки. При обнаружении проблем их незамедлительно следует устранить. Выполнить замену рулевой рейки на ВАЗ 2110 вполне можно своими руками. В большенстве случаев достаточно ее подтянуть.

Элементы рулевого механизма

Наконечники тяг руля (внутренние и наружные);
Скоба, которая удерживает рулевой механизм;
Опора;
Пыльник;
Картер;
Болт стяжки;
Фланец для эластичной муфты;
Тяга регулировки;
Рычаг поворота;
Шаровой шарнир наконечника;
Болт для удержания внутренних наконечников тяг.

Читать еще: Ходовые огни на калину своими руками

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

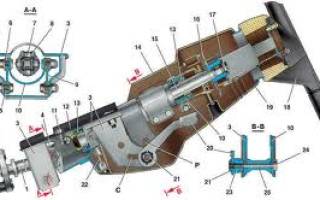

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Инструменты и материалы

Для выполнения замены рулевой рейки на ВАЗ 2110 рекомендуем посмотреть обучающие видео. Это позволить понять устройство системы, выполнить работу грамотно и без особых проблем.

Также для ремонта рулевой рейки своими руками на автомобиле ВАЗ 2110 вам потребуется определенный набор инструментов и материалов. Их список выглядит следующим образом:

Аэрозоль Мовиль;
3 хомута из пластика размером 200 на 4 миллиметра;
Ветошь из хлопчатобумажной ткани;
Баллончик со средством WD40;
Смазка Феол — для обработки подшипников.

Из запасных деталей возьмите:

Сайлентблоки;
Чехол для рейки;
Наконечники;
Трубки;
Ремкомплект (специальный для ремонта рулевых реек).

А инструменты нужны такие:

Торцевые ключи с трещоткой;
Кардан с удлинителем;
Молоток;
Съемник, которым удаляют наконечники;
Ключ на 22;
Зубило шириной около 7 миллиметров, но не больше;
Ключ с восьмигранником.

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40. Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
Под задние колеса поставьте опоры.
Поставьте машину на ручной тормоз.
Заблокируйте руль.
Отключите питание от аккумулятора.
Поставьте машину на домкрат.
Демонтируйте передние колеса.
Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.
Открутите гайки с наконечников.
Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
Открутите гайки с хомутов.
Открутите болт, который расположен в салоне на рулевом полу возле пола.
Поступательно-колебательными движениями потяните рейку на себя.
Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками.

Как выполнить ремонт

Зафиксируйте рейку в тисках в вертикальном положении. Щеткой или тряпкой из ХБ, смоченной предварительно в уайт-спирте, очистите поверхности.
Достаньте рулевые тяги. Для этого выкрутите болты на скобе, которые удерживают тяги, отогните усилие у стопорной пластины с помощью ключа на 22.
Демонтируйте тяги пластины — стопорную и соединительную.
Вытащите рулевые тяги.

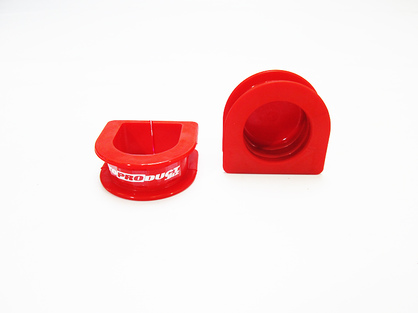

На картере рулевого узла справа извлекают стопорное кольцо и опору.
Срежьте хомуты, которые держат защитный чехол. Это одноразовые элементы, которые выполнены из пластика. Заменить их очень легко и дешево.
Уберите чехол.
Слева удалите опору и защитный колпак.
Вооружившись ключом на 17, открутите гайки, которые находятся на упоре рейки. Ее извлеките, достаньте пружину и кольцо.
Выбейте упор рейки из гнезда. Картер бейте о деревянное основание. Для уплотнения в проточке на упоре устанавливают резиновое кольцо.
Удалите уплотнитель, извлеките пыльник шестерни, поддев его отверткой.
Демонтируйте стопорную шайбу.
Ключом на 24 открутите гайку, которая держит подшипник шестеренки.
Снимите с вала гайку.
Ключиком на 14 открутите шестерню из картера, причем одновременно с самим подшипником.
Снимите рейку, извлеките втулку. Элемент поддевается отверткой, чтобы выступы зашли в отверстия в картере. Это позволит без проблем достать деталь.
Поставьте новую втулку. К ней рекомендуют закрепить новые кольца демпферного типа из резины. Сделать это нужно так, чтобы напротив разрезов втулки находилась тонкая часть кольца, а выступы на втулке свободно размещались в отверстии картера.
Кольца нужно разрезать по краям втулки и убрать лишние элементы.
Удалите фиксирующее кольцо с вала шестеренки.
Двухзахватным съемником спрессуйте широподшипник.
Выпрессуйте игольчатый подшипник этим же приспособлением, или сделайте в торце картера два отверстия диаметром 2 мм, и тогда подшипник выйдет на кольцо.
Тщательно промойте картер, запрессуйте игольчатый подшипник, вооружившись куском трубы. Сделанные отверстия обработайте холодной сваркой.
С помощью смазки Фиол 1 обработайте подшипники, зубцы рейки и шестерни. В полость под гайку, фиксирующую подшипник приводной шестерни, поместите смазку УНИОЛ 1.
Соберите конструкцию в обратной последовательности.
Поставьте новый чехол на место.
Обязательно постарайтесь выдержать между гайкой упора рейки и самим упором зазор в 0,12 мм.
Накрените гайку после регулирования зазора, что не позволит ей раскрутиться.

Если подобный ремонт рулевой рейки своими руками на ВАЗ 2110 не дал желаемого результата, просто выполните замену элемента. Вы уже ознакомились с процессом демонтажа рейки. Достав старый агрегат, поставьте на его место новый, соблюдая строгую последовательность шагов.

Для наглядности ремонта рулевой рейки у ВАЗ 2110 рекомендуем посмотреть видео. С их помощью процесс покажется не таким сложным, как описано выше. На работу уйдет определенное время, но целый день торчать в гараже вам не придется.
