Опора стойки амортизатора ваз 2109

Опора стойки передней подвески ВАЗ 2108

Уважаемые покупатели, во избежание ошибок при отправке опоры стойки передней подвески ВАЗ 2108 AVR /АВР, в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска и необходимою модификацию .

Практически все автомобили ВАЗ с передним приводом имеют однотипную подвеску передних колес. Пускай её конструкцию нельзя назвать самой удачной и перспективной, зато по цене обслуживания и доступности расходных материалов и сменных элементов, она заметно выигрывает у более прогрессивных автомобилей.

Комфортабельность передвижения авто зависит от эффективной работы четырёх опор — стоек передней подвески и задних амортизаторов, деталей, участвующих в гашении колебательных движений кузова авто при перемещении по дорожным ухабам. Повреждение деталей подвески неизбежно при интенсивных условиях эксплуатации транспортного средства. Неисправные стойки, а тем более полное отсутствие опор стоек семейства десятой модели ВАЗ, будут передавать усилие обратного действия амортизаторов в точки установки опор кузова.

Опоры стоек для ВАЗ 2108-2109-2115 служат упорами при сжатии стоек, не позволяя автолюбителю измерить глубину дорожных ухабов, смягчая ощущение свободного полёта от верхней точки ямы до соприкосновения колеса с противоположной стенкой. Опоры выступают в качестве крепления стоек, жёстко удерживая их, независимо от дорожных условий. Данный компонент, соединяя подвеску с кузовом транспорта, служит изолирующим элементов проявления шума и снижает вибрирование подвески, уменьшая раздражающее воздействие ухабов на корпус при движении.

Не следует забывать про основную функцию передних опор стоек ВАЗ 2108-2109-2115 – обеспечение момента вращения стойки подвески, то есть передняя опора несёт функцию поворотной конструкции, имея в составе подшипник и опорную пластину, выступает в качестве шаровой опоры. Подшипник необходим для оперативного управления, позволяя плавно изменять направление движения транспорта, совершать повороты и двигаться по неровной местности, неся на себе основную тяжесть шасси, выдерживая усилие продольного сжатия амортизаторов, проявляющегося при езде по ухабам.

Опора стойки передней подвески ВАЗ 2108 служит для крепления стоек передней подвески к автомобилю и выполняют функцию гашения высокочастотных колебаний, возникающих при работе стойки передней подвески во время движения по неровной поверхности.

Опоры стойки ВАЗ 2108-2109-2115AVR (АВР), состоит из корпуса, специального резинового демпфера и подшипника. Резиновый демпфер обладает повышенными прочностными свойствами и высокой адгезией с корпусом опоры. Корпус покрывается специальным составом, который надежно защищает его от коррозии.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

Резиновый элемент опоры AVR (виброизолятор) отличается от виброизоляторов других производителей высокой упругостью и эластичностью, которые повышают ресурс эксплуатации опор и улучшают защиту кузова от высокочастотных колебаний. Высокая упругость (твёрдость) резины достигается введением в резиновую смесь специальных добавок.

Подвеска ВАЗ 2108-2109 относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 5 на нижних поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости.

1. Верхняя опора амортизатора; 2. Верхняя опорная чашка пружины; 3. Буфер хода сжатия в сборе с защитным кожухом; 4. Опора буфера сжатия; 5. Пружина; 6. Нижняя опорная чашка пружины; 7. Шаровой шарнир рулевой тяги; 8. Поворотный рычаг; 9. Амортизатор (стойка); 10. Эксцентриковая шайба; 11. Регулировочный болт; 12. Кронштейн стойки; 13. Поворотный кулак; 14. Защитный кожух диска; 15. Тормозной диск; 16. Стопорные кольца; 17. Колпак ступицы; 18. Шлицевой хвостовик корпуса наружного шарнира привода колеса; 19. Направляющий штифт; 20. Подшипник ступицы колеса; 21. Шаровой шарнир рычага подвески; 22. Рычаг подвески; 23. Регулировочные шайбы; 24. Стойка стабилизатора поперечной устойчивости; 25. Штанга стабилизатора поперечной устойчивости; 26. Подушка штанги стабилизатора; 27. Кронштейн крепления штанги стабилизатора; 28. Кронштейн кузова для крепления рычага подвески; 29. Растяжка рычага подвески; 30. Кронштейн крепления растяжки; 31. Резиновая втулка шарнира рычага подвески; 32. Распорная втулка шарнира рычага подвески; 33. Шток стойки; 34. Наружный корпус верхней опоры стойки; 35. Внутренний корпус верхней опоры стойки; 36. Опорный подшипник; 37. Резиновый элемент верхней опоры; 38. Ограничитель хода верхней опоры стойки; 39. Защитный колпак верхней опоры стойки; 40. Втулка переднего шарнира растяжки; 41. Подушка переднего шарнира растяжки; 42. Шайбы; 43. Шарнир стойки стабилизатора; 44. Задний шарнир растяжки; 45. Корпус шарового шарнира; 46. Подшипник шарового шарнира; 47. Шаровой палец; 48. Защитный чехол шарового пальца.

Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

В нижней части стойка крепится к поворотному кулаку 13 с помощью двух болтов, один из которых (10) эксцентриковый. Поворотом этого болта, отпустив гайку, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 2. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 3.

Сама же стойка сверху упирается в чашку 2, которая выполнена в сборе с поворотным подшипником 36.

Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Основные причины износа опор стоек ВАЗ 2108, 2109-099, 2113-2115:

– значительный период эксплуатации элемента;

– снижение плотности каучукового материала;

– появление глухого стука;

– проявление незначительной вибрации;

– трудность прохождения поворотов;

– невозможность установить корректный угол развал-схождения колёс;

– повышенное истирание шин.

Вазовские опоры стоек для десятого семейства ВАЗ не самодостаточные детали. Они не в состоянии самостоятельно выполнять функцию опоры и подшипника. Данный элемент подвески дополняет амортизатор и стойку крепления, сохраняя твёрдость положения независимо от протяжённости ухабистой дороги. Все детали подвески совместно способны обеспечить эффективную жёсткость компонентов шасси и поглощать удары. Способность опор выдерживать значительные удары является критически уязвимым местом, подверженным значительным повреждениям.

Опоры стоек подлежат проверке на регулярной основе, во избежание случаев не предусмотренной замены. При осмотре проверяем плотность изолирующего материала, наличие потёртостей, выдавливания и порезы каучукового материала.

При значительном разнообразии выбора опор стоек для авто предпочтение отдаём оригинальным изделиям. Но если автолюбитель предпочитает спортивный стиль езды, то заводские детали опор стоек лучше заменить, установив усиленные изделия спортивной подвески, предназначенные для жёсткой трассы.

Если меняете стойки и спиральные пружины из-за возраста или износа, то желательно заменить и опоры стоек, так как единовременная замена неисправных деталей избавляет от проведения повторной разборки узла и повышает надёжность транспортного средства.

Другие артикулы товара и его аналогов в каталогах: 21080290282000.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2113-2115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить опору стойки передней подвески на автомобиле семейства ВАЗ 2108.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Ремонт передней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Автомобильная передняя стойка – на самом деле ремонтировать её не всегда имеет смысла, поэтому и продаются на рынке в основном целиком стойки а не отдельные её части, так как автомобиль на родных стойках ходит достаточно долгое время, то соответственно и детали убиваются все месте и по не многу, а от того что вы к примеру заменяете одни лишь только пружины, это не даст вам никакой гарантии о том что в скорем времени не полетят сами амортизаторы к примеру, поэтому здесь уже как говорить, всё делайте на своё усмотрение и было бы здорово если бы ваши стойки после замены каких либо отдельных частей ещё прошли достаточно много километров, поэтому мы попытаемся в данной статье всё до мельчайшего описать и объясним как понять неисправность того или иного агрегата, в общём читайте и вникайте.

Примечание!
Для того чтобы произвести ремонт передней стойки, нужны будут: Тиски, а так же специальные стяжки при помощи которых вы будете стягивать пружину, кроме того понадобится ещё набор всевозможных ключей которые у вас только могут быть в багажнике или же гараже и понадобиться ещё тряпочка чтобы можно было ей протереть руки и немного пружину от грязи! (Пружину нужно будет протереть лишь для того, чтобы посмотреть какие отметки на ней нанесены, это очень важно если вы будете проверять пружину при помощи специального прибора на исправность!

Краткое содержание:

Где находится передняя стойка?
Её можно увидеть если автомобиль высоко поднят или если поднять какую либо переднюю часть при помощи домкрата, для наглядности чуть ниже мы разместили фото, на котором снятом колесо и передняя часть поднята с помощью домкрата, так же на фото вы можете видеть три стрелки которые и указывают на саму стойку. (Как вы уже поняли, сам амортизатор который находится внутри корпуса стойки на фото его не видно, а так же пружина и т.д., это всё является одна телескопическая стойка)

Когда нужно ремонтировать переднюю стойку?
Она подлежит ремонту если машина слишком сильно просела (Стала низкой на стандартной подвески), а так же при обнаружение трещины (Не всегда это можно будет увидеть) на пружине стойка так же подлежит ремонту и при обнаружение масла на амортизаторе, телескопическая стойка так же подлежит ремонту.

Примечание!
Кроме всех вышеперечисленных неисправностей, можно понять (На залезая под автомобиль) то что стойку нужно будет ремонтировать, для этого просто прокатитесь на автомобиле и если вы заметите то что подвеска стучит (Глухой стук обычно издаётся) на плохой дороге и если вы обратите своё внимание на неприятный скрип при трогание и останове автомобиля, то можете считать то что уже стойки нуждаются в своём ремонте и необходимо их снимать и разбирать чтобы узнать на самом деле в чём дело!

Кроме того исправность стоек так же можно будет проверить в специализированных мастерских, у них есть оборудование при помощи которого они могут вам сказать с большой точностью, изношены у вас стойки ли же нет!

Как отремонтировать переднюю стойку на ВАЗ 2108-ВАЗ 21099?

1) Во-первых вам нужно будет саму стойку снять, более подробно с инструкцией по снятию передних стоек, вы можете ознакомиться в статье под названием: «Замена передних стоек на ВАЗ», в ней всё подробно описано.

2) Теперь когда стойка снята и находится в руках у вас, установите её в тиски и аккуратно зажмите ими (Чтобы стойка не повредилась, рекомендуем в том месте где вы её собираетесь стягивать тисками, положит тряпочку и тем самым исключить прямой контакт тисков со стойкой), после этого установите на пружину телескопической стойки (Так она называется по научному) специальные стяжки и сожмите пружину ими чтобы она не выстрелила (см. фото 1), после чего удерживая амортизаторный шток от проворачивания, отверните гайку которая на этом штоке находится и крепит верхнюю опору стойки, верхнюю чашку и саму пружину, так вот когда данная гайка будет полностью вывернута аккуратно снимите верхнюю опору со стойки (см. фото 2), затем снимите верхнюю чашку тоже с этой же стойки (см. фото 3) и следом за ней саму пружину, разжав её для этого аккуратно стяжки и вынув, а когда пружина уже не будет мешать, то снимите вслед за ней защитный кожух (Указан синей стрелкой) и буфер сжатия который указан красной стрелкой на фото 4.

Примечание!
Когда все предметы со стойки будут удалены, проверьте верхнюю чашку, а так же саму стойку и всё то что вы сняли на наличие трещин и различного рода деформаций, по необходимости все неисправные детали замените новыми, ни в коме случае не занимайтесь сварочными работами и не приваривайте к стойки ничего что от неё отвалилось, лучше пойдите в автомагазин и купите её новую, потому что при проведение сварочных работ нагрузка которая может выдержать стойка уже не такая высокая как при заводской сварке и возможно при сильном наезде на кочку, это место которое вы заварили даст вам об этом знать, да и на работоспособность самой телескопической стоки это тоже может повлиять не самым лучшим образом!

3) Затем поставьте стойку ровно вертикально и возьмитесь после этого рукой за её шток, после чего усилием руки вниз и вверх (Несколько раз) поднимите и опустите шток, тем самым пока будете это делать ощутите легко ли шток перемещается (Должен тяжело), а так же почувствуйте нет ли никаких в нём заеданий и провалов, в противном случае замени стойку на новую.

Примечание!
А так же осмотрите стойку и убедитесь то что на ней нет подтекания масла и то что она не течёт (Если масло вы не обнаружили, то возможно оно уже засохло и обратите внимание на всю грязь которая присутствует на стойке, потому что при подтекании масла стойка становиться мокрой и вся грязь липнет к ней и она сильно загрязняется), но так же вы можете заметить незначительное отпотевание в верхней части корпуса стойки которое допускается!

4) Теперь перейдём к замене самого патрона который находится в корпусе стойки, для этого возьмите в одну руку молоток, а в другое зубило и с их помощью сбейте опору буфера сжатия как показано на первом рисунке, затем при помощи специального ключа (Данный ключ продаётся в автомагазине, скажите продавцу то что вам нужен специальный ключ для отворачивания гайки патрона корпуса телескопической стойки и он вас надеемся сразу поймёт, ну а если нет, тогда для наглядности взгляните на маленькое фото номер 2, там этот ключ показан), отверните гайку корпуса стойки как показана на основном рисунке под номером 2.

Примечание!
Когда данная гайка будет откручена (Её кстати ещё при помощи зубила и молотка можно отвернуть это показана на фото 1 ниже, но только в этом случае заранее ремонтный комплект в который эта гайка будет входить приобретите, а иначе есть вероятность того что зубилом вы можете сорвать грани у неё), выньте из стойки старый патрон и установите на его место новый, вместо патрона у вас может так же стоять шток с рабочим цилиндром, поэтому так же вынимайте его из корпуса и сливайте после этого всю амортизаторную жидкость в какую либо ёмкость (см. фото 2), ну а после чего залейте уайт-спирит в саму стойку (Заливать нужно туда, откуда вы вытащили патрон или шток с рабочим цилиндром) и прочистите изнутри её от грязи и от оставшейся амортизаторной жидкости, а после этого установите новый патрон или шток с рабочим цилиндром!

5) Следом проверьте работоспособность подшипника верхней опоры (Для наглядности он указан на схеме ниже под цифрой 4), он не должен заедать когда его крутишь, а так же должен стоять плотно и не иметь осевого перемещения в корпусе опары, кроме того он не должен быть ржавым в противном случае потребуется его замена, ещё вам нужно будет внимательно осмотреть корпус верхней опоры (Указан стрелкой под цифрой 3), на данном корпусе не должно быть трещин и шпильки не должны быть сорваны, в противном случае замените либо же шпильки на новые, либо же саму верхнюю опору в сборе замените.

Примечание!
Ещё осмотрите внимательно буфер сжатия который указан цифрой 10, он не должен быть деформирован и его защитный чехол который его закрывает (Указан цифрой 9), тоже не должен быть порван и не должен иметь видимых следов износа, а так же металлическая арматура от резинки тоже не должна отходить!

6) Далее займитесь пружиной (Для её проверки нужен специальный прибор который есть только в специализированных мастерских), так вот при помощи специального прибора нужно будет полностью (До соприкосновения всех витков) сжать пружину три раза, после этого нужно будет приложить усилие на пружину в 3187 Н (325 кг) и замерить её длину под указанной нагрузкой, которая должна будет составить не меньше 201 мм (Не меньше 182 мм, для тех машин которые шли на экспорт).

Примечание!
В том случае если у вас пружина с жёлтой маркировкой (Маркировка наноситься прямо на витки пружины), то на будущее всегда устанавливайте пружину с точно такой же маркировкой, данная маркировка говорит о том что пружина имеет класс А (Такой же класс имеет пружина которая устанавливалась на автомобили посылаемые на экспорт, но только та шла с белой маркировкой), эти пружины не должны быть меньше 207 мм (Вернее не должна быть меньше 207 мм только пружина с жёлтой маркировкой, а так же не должна быть меньше 188 мм для автомобилей поставляемых на экспорт, проще говоря пружина с белой маркировкой)!

Если вы вдруг соберётесь менять обе передние пружины, то пружины с жёлтой маркировкой рекомендуем вам заменить на пружины с зелёной маркировкой, а белые на пружины с голубой маркировкой, данные пружины имеют уже класс В и лучше держат автомобиль на дороге, так как они являются чуть по меньше (По длине имеется ввиду) и тем самым они немного жёстче, поэтому и автомобиль хорошо начинает держать дорогу, но только как уже было сказано ранее, нельзя ни в коем случае менять одну пружину на пружину другого класса, только либо обе передние с классом А, или же либо обе передние но уже с классом В!

7) И в завершение соберите все снятые чуть ранее детали в обратном порядке снятию, при сборке учтите тот момент то что при установке защитного кожуха оденьте его на канавку которая идёт по кругу буфера сжатия (см. фото 1), а так же учтите тот факт то что при установки пружины она должна будет упираться концами в выступ на нижней чашке (см. фото 2).

Дополнительный видео-ролик:
Более подробно о том как разобрать стойку и отремонтировать её, вы можете увидеть в ролике который выложен чуть ниже:

Стойки и амортизаторы SS20 для передней и задней подвески ВАЗ 2108-2110, ЛАДА Приора, ЛАДА Калина, ЛАДА Гранта

Стойки и амортизаторы для автомобилей ВАЗ производства SS20 имеют следующие модификации по степени жесткости: «Стандарт», «Комфорт-ОПТИМА», «Шоссе» и «Спорт», что позволяет каждому водителю выбрать наилучшее сочетание комфорта и управляемости.

Поделись с друзьями

Применяемость

• ВАЗ 2108-99
• ВАЗ 2110-12
• ВАЗ 2113-15
• ЛАДА Калина (ВАЗ 1117-1119, 2192, 2194)
• ЛАДА Приора (ВАЗ 2170-72)
• ЛАДА Гранта (ВАЗ 2190-91)
• Datsun on-Do, mi-Do

Преимущества использования стоек и амортизаторов SS20

• отличная устойчивость и равномерное сцепление с дорожным покрытием обеспечивается одинаковыми характеристиками амортизаторов SS20, подобранных в пары;
• высокая надежность и стабильность работы амортизаторных стоек SS20 во всех климатических зонах России и ближнего зарубежья (при температуре окружающего воздуха от –42°С до +50°С);
• все требования безопасности движения учитываются при настройке — амортизаторы проходят длительные ресурсные испытания на стендах, а также натурные испытания на автомобилях ВАЗ («лосиный тест», «переставка», «торможение на гребенке»);
• возможность выбора модификации амортизаторов SS20 («Стандарт», «Комфорт Оптима», «Шоссе», «Спорт») позволяет получить уровень комфорта движения подходящий именно вам;
• высокая долговечность, которая достигается за счет увеличенного диаметра корпуса стойки, поршня, использования оригинальной гидрожидкости;
• возможность устанавливать с запчастями других производителей — это не влияет на работоспособность продукции и гарантию SS20;
• защищенность от подделки и обеспечение гарантии независимо от наличия документов о покупке (ударно-точечная нестираемая маркировка изделий);
• большая гарантия без ограничения пробега (мы берем на себя высокие обязательства).

Гарантия

Стойки для автомобилей ВАЗ 2108-2110-2115, Калина, Приора, Гранта

Задние амортизаторы для автомобилей ВАЗ 2108-2110-2115, Калина, Приора, Гранта

Амортизаторы любого автомобиля, будь то отечественный ВАЗ или иномарка, наиболее значимые элементы подвески в обеспечении комфорта и управляемости. Настройки амортизаторов во многом определяют поведение автомобиля на дороге, то насколько он безопасен и комфортен. Выходя с конвейера, автомобили обладают усредненными характеристиками. Соответственно, большое количество водителей недовольны и стремятся усовершенствовать подвеску, чтобы улучшить ходовые качества своего автомобиля.

Со временем из-за состояния дорог и неизбежного износа деталей подвески, каждый владелец автомобиля встает перед необходимостью замены амортизационных стоек. Среди основных причин замены на примере амортизаторов ВАЗ можно привести следующие неисправности:

• падение характеристик демпфирования из-за износа деталей клапанной системы;
• ухудшение характеристик амортизаторной жидкости;
• течь масла из-за износа сальника или дефектов на штоке амортизатора;
• износ хромированного покрытия штока амортизатора;
• наличие внутреннего стука в амортизаторе при работе подвески.

Эти неисправности могут проявляться в ухудшении поведения автомобиля на дороге, чрезмерном раскачивании кузова. Появляются характерные удары на отбой и пробои подвески. Также неисправные амортизаторы увеличивают тормозной путь автомобиля, непосредственно влияя на качество сцепления колеса с дорогой.

Для своевременного выявления неисправных амортизаторов необходим регулярный осмотр автомобиля. При визуальном осмотре можно выявить наличие течи амортизаторной жидкости и повреждение покрытия штока. А при раскачивании автомобиля на ровной площадке по наличию стуков, скрипа и прочих звуков, а также по характеру затухания колебаний кузова можно оценить состояние амортизаторов. При обнаружении на своем автомобиле подобных дефектов вам необходимо заменить амортизаторы на исправные, так как использование неисправных амортизаторов отрицательно сказывается на управляемости, общем состоянии автомобиля и ухудшает безопасность движения. Амортизаторы на одной оси рекомендуется менять попарно, чтобы не возникло проблем в работе подвески.

И тут возникает вопрос: как же подобрать важнейшие детали подвески правильно? Ведь настройки амортизаторов — это всегда определенный компромисс между плавностью хода и управляемостью. Мы понимаем, что жесткость подвески — это исключительно индивидуальные предпочтения автовладельца. Желая обеспечить максимальный комфорт вашему движению, компания SS20 предоставляет возможность выбора подвески автомобиля ВАЗ, подходящей именно вам. В настоящее время нашим клиентам доступны 4 варианта настройки амортизаторных стоек.

Модификации амортизаторов SS20 для ВАЗ 2108-2110, ЛАДА Калина, Приора, Гранта

Амортизаторы SS20, выпускаемые для семейства ВАЗ, имеют следующие модификации по степени жесткости: «Стандарт», «Комфорт-ОПТИМА», «Шоссе» и «Спорт», что позволяет каждому водителю выбрать наилучшее сочетание комфорта и безопасности. Все амортизаторы SS20 телескопические, двухтрубной конструкции. При производстве передних стоек и задних амортизаторов SS20 используются комплектующие и материалы только самого высокого качества, со 100% проверкой.

Как видно из скоростной характеристики, передние стойки «Стандарт», «Комфорт-ОПТИМА» и «Шоссе» имеют одинаковые настройки клапана сжатия, чтобы обеспечить высокий уровень плавности движения. Настройки клапана отбоя больше, чем у амортизаторов ВАЗ, устанавливаемых на конвейере — это позволяет обеспечить улучшенный контроль над автомобилем, уменьшить раскачивание кузова и крены в поворотах.

«Стандарт» — наиболее мягкие по настройкам амортизаторы, отличное решение для тех, кто предпочитает мягкую подвеску, плавность хода автомобиля, спокойное передвижение. Данная настройка амортизаторов подходит для повседневной эксплуатации преимущественно в условиях города.

«Комфорт ОПТИМА» — оптимальное решение как для спокойной, так и активной езды по городу и трассе, со сбалансированным сочетанием плавности хода и управляемости (по сравнению со «СТАНДАРТом» увеличена энергоемкость, улучшена управляемость и снижены крены в поворотах).

«Шоссе» — выбор тех, кто предпочитает активный стиль езды, часто и быстро ездит по загородным дорогам, для кого в балансе комфорт-управляемость более важен контроль и безопасность автомобиля при движении на высокой скорости.

«Спорт» — подвеска с максимально жесткими на сжатие и на отбой амортизаторами для тех, кто не приемлет компромиссов и желает даже в экстремальных режимах движения получать максимальную управляемость автомобиля. Отлично подходит для кольцевых гонок, а также гонок в других «асфальтовых» дисциплинах, без уменьшения клиренса.

Рабочая диаграмма амортизаторов (диаграмма Монро)

Четыре модификации амортизаторов SS20 позволяют автовладельцам автомобилей ВАЗ подобрать подвеску под любой стиль вождения, скоростные предпочтения и дорожное покрытие. Ваш автомобиль приобретает новые улучшенные характеристики: превосходную управляемость, четкое прохождение поворотов, надежность и комфорт. А вы испытываете удовлетворенность от правильно сделанного выбора!

Компания SS20 кроме задних амортизаторов ВАЗ стандартной конструкции производит также усиленные задние амортизаторы. Задние амортизаторы SS20 повышенной надежности отличаются от обычных задних амортизаторов увеличенным диаметром корпуса и штока, увеличенным объемом масла и наличием дополнительного скребка, защищающего сальник. Увеличенный объем масла позволяет амортизатору работать длительное время в тяжелых условиях без перегрева масла и без ухудшения демпфирующих характеристик. Кроме того, усиленное крепление нижнего сайлентблока, при котором усилие на отрыв превышает нормативную величину в 2,5 раза. Все эти, а также другие решения позволили увеличить гарантию на усиленные амортизаторы SS20 до 2 лет без ограничения пробега.

Гарантия на стойки и амортизаторы

Гарантия на амортизационные стойки и задние амортизаторы ВАЗ производства SS20 составляет до 2 лет без ограничения пробега.

Покупайте продукцию SS20 в нашем интернет-магазине или в магазинах вашего города.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

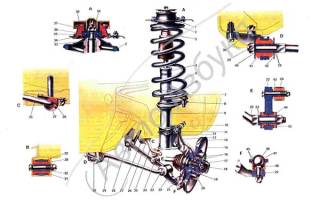

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – колпак ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры

Основным элементом подвески является телескопическая, гидравлическая амортизаторная стойка 9 (рис. 4.1), нижняя часть которой соединяется с поворотным кулаком 13 двумя болтами. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу 10. При повороте верхнего болта изменяется развал передних колес.

На телескопической стойке установлены: витая цилиндрическая пружина 5, пенополиуретановый буфер 3 хода сжатия, а также верхняя опора 1 стойки в сборе с подшипником 38.

Рис. 4.2. Телескопическая стойка: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диски клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает «качание» стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 4.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 13 (см. рис. 4.1) соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота.

В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стойки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.
