Ремкомплект колдуна ваз 2110

Регулятор давления тормозов (колдун) ВАЗ 1118, 2108-2112, Приора, Гранта АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке регулятора давления ВАЗ 2108 задних тормозов, в строке “Комментарий” указывайте модель вашего автомобиля и год выпуска.

На часть автомобилей ВАЗ в систему гидропривода может устанавливаться регулятор давления, который автоматически корректирует давление тормозной жидкости в тормозных механизмах задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления тормозов включен в оба контура тормозной системы, и через регулятор давления тормозов тормозная жидкость поступает к обоим задним тормозным механизмам.

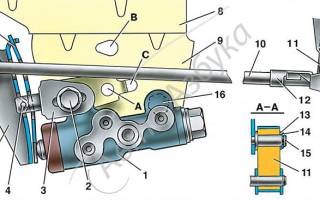

1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия

Регулятор давления тормозов 1 прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления тормозов. На пальце этого кронштейна шарнирно штифтом 4 закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Таким образом, регулируется усилие, с которым рычаг 5 действует на поршень регулятора давления тормозов

1 – защитный колпачок; 2 – стопорное кольцо; 3 – втулка поршня; 4 – уплотнительное кольцо штока поршня; 5 – шайбы; 6 – пружина; 7 – уплотнительное кольцо головки поршня; 8 – поршень; 9 – втулка корпуса; 10 – стопорная шайба; 11 – толкатель; 12 – шайба; 13 – уплотнительные кольца толкателя; 14 – втулка толкателя; 15 – тарелка; 16 – пружина; 17 – прокладка пробки; 18 – пробка; 19 – заглушка; 20 – корпус регулятора давления

В регуляторе давления тормозов четыре камеры: А и D соединяются с главным тормозным цилиндром , В – с правым колесным цилиндром задних тормозов, С – с левым колесным цилиндром задних тормозов.

1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок;4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры

В исходном положении педали тормоза поршень 2 поджат рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла, в результате чего образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры регулятора давления тормозов А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов . При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть поршень из корпуса. Когда усилие давления жидкости превысит усилие упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах регулятора давления тормозов D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов правый передний-левый задний тормоз уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора давления тормозов такой же, как и при исправной тормозной системе.

При отказе контура тормозов левый передний-правый задний тормоз давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 1

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 21080351201000, РК 1001 L 1.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117- 1119, ВАЗ 2170, ВАЗ 2190, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить регулятор давления задних тормозов ВАЗ 2108 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Снятие и проверка регулятора давления задних тормозов ВАЗ-2110

Работу проводим на смотровой канаве или подъемнике.

1. Отверткой приподнимаем вверх скобу серьги рычага привода регулятора.

2. Выводим конец рычага из отверстия серьги и снимаем скобу.

3. Ключом на 10 отворачиваем четыре штуцера тормозных трубок и выводим трубки из корпуса регулятора.

Для предотвращения утечки жидкости из гидропривода на концы трубок надеваем защитные колпачки прокачных штуцеров колесных цилиндров.

Регулятор давления можно снять без кронштейна крепления или вместе с ним.

4. Ключом на 13 отворачиваем два болта крепления корпуса регулятора к кронштейну.

5. Снимаем регулятор давления и рычаги его привода

6. Для снятия регулятора с кронштейном отворачиваем головкой на 13 две гайки крепления кронштейна к кузову

7. Отсоединяем от регулятора давления кронштейн и рычаги привода.

8. Ключом на 8 отворачиваем болт крепления фиксатора упругого рычага.

9. Снимаем фиксатор и разъединяем рычаги привода регулятора давления

После сборки и установки регулятора давления необходимо прокачать гидропривод и провести регулировку регулятора

Проверка и регулировка привода регулятора давления задних тормозов

Регулировка необходима и проводится после любых работ, связанных со снятием балки задней подвески, заменой пружин и амортизаторов задней подвески.

Устанавливаем автомобиль без груза на смотровую канаву, несколько раз прожимаем заднюю часть автомобиля усилием 40–50 кгс для установки задней подвески в среднее положение.

10. Ключом на 13 ослабляем болт крепления регулятора давления к кронштейну рычага привода регулятора

11. …и перемещаем кронштейн отверткой так, чтобы зазор между рычагом и пружиной рычага был в пределах 2,0–2,1 мм.

Зазор проверяем отрезком проволоки соответствующего диаметра.

После регулировки проводим своего рода дорожный тест, при котором наблюдатель вне автомобиля должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30–40 км/ч.

При слишком поздней блокировке уменьшаем зазор, при ранней (опережающей блокировку передних колес) – увеличиваем, с обязательной последующей проверкой таким же способом.

Регулировка регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
В сегодняшней статье мы с вами подробно разберём вопрос, мучающий многих автовладельцев, а звучит он так: «Как регулировать колдун на автомобилях самарского семейства?». Прочитав, появляется следующий вопрос: «А о каком колдуне идёт речь?» Поясняем! Колдун – народное название регулятора давления тормозов, в статье вы встретите именно это слово.

Примечание!
Вам понадобятся следующие инструменты: гаечный ключ «на 13», плоская отвёртка, короткая проволока либо сверло толщиной «2.0-2.1 мм».

Поделись!
Благодаря колдуну во время экстренного торможения автомобиль не заносит и тормозной путь становится короче. В жизни случаются ситуации, когда приходится резко применять торможение на дороге, например, из-за пешехода, кошки, собаки, резко выбежавших на дорогу. Если такие случаи в вашей жизни имели место, расскажите об этом в комментариях, а главное поделитесь опытом, что необходимо делать в подобной ситуации. Советы из жизни будут очень полезны людям!

Краткое содержание:

Когда необходимо регулировать?
Регулировка колдуна необходима:

• Если вы ранее производили работу, связанную со снятием балки задней подвески.
• После проведения разных работ, связанных с заменой пружин, с заменой амортизатора и других элементов подвески – проще говоря, любого вмешательства по изменению дорожного просвета.

Примечание!
Неправильно отрегулированный колдун – причина увода в сторону автомобиля во время резкого торможения, а процесс торможения теряет эффективность. Рекомендуем очень внимательно следить за состоянием колдуна.

Регулируем колдун на ВАЗ 2108-ВАЗ 21099

Примечание!
Рекомендуем перейти на статью о местонахождении колдуна (а также много интересного) «Регулятор давления тормозов и зачем он нужен автомобилю?».

1) В самом начале операции загоните автомобиль на смотровую яму и надавите на его заднюю часть, чтобы подвеска у автомобиля встала в среднее положение.

Примечание!
Производить регулировку рекомендуется на разгруженной машине!

2) Далее, воспользовавшись гаечным ключом «на 13», ослабьте болт крепления регулятора к кронштейну рычага.

3) Ослабив болт, вставьте подходящей толщины проволоку (сверло) в зазор, находящийся между рычагом и пружиной рычага (место вставления проволоки в зазор указано красной стрелкой). Но чтобы проволока вошла, в это же время отвёрткой перемещайте кронштейн до тех пор, пока проволока не войдёт в зазор (место перемещения кронштейна отвёрткой указано синей стрелкой).

Примечание!
Толщина сверла/проволоки составляет «2.0-2.1 мм», в противном случае колдун не удастся нормально отрегулировать.

4) И в конце заверните до упора болт, крепящий к кронштейну колдун .

Примечание!
После заворачивания болта не забудьте извлечь проволоку!

Проверка:

Проверка делается после регулировки с целью понять, получилось ли отрегулировать его.

1) В начале обязательно возьмите себе помощника, по-другому никак.

2) Далее найдите безопасную площадку, обязательно ровную.

Примечание!
Мы подразумеваем место, где не ходят пешеходы, не ездят автомобили и не осуществляется выгул животных.

3) Попросите помощника покинуть автомобиль, разгонитесь до «40 км/ч» и резко нажмите на педаль тормоза.

Примечание!
Помощник тем временем должен внимательно следить за задними колёсами автомобиля, потому что при резком торможении они должны блокироваться не сразу, а с запозданием. Мгновенно блокируются лишь передние колёса!

1. Если задние колёса блокируются с явным запозданием при торможении, или же не блокируются вообще, то уменьшите между между рычагом и пружиной зазор.
2. Если задние колёса у машины блокируются слишком рано, то увеличьте зазор. Помните, при слишком ранней блокировки задних колёс, есть большая вероятность заноса во время торможения юзом!

Интернет-магазин автозапчастей «АвтоПаскер»

Интернет магазин «АвтоПаскер» – это один из самых крупных и удобных каталогов автозапчастей для автомобилей российского производства, таких как ВАЗ, ГАЗ, Ока, Москвич, а также ближнего зарубежья – ЗАЗ, РАФ, ЛуАЗ. Вы легко сможете найти необходимую деталь для Вашего авто, используя наш каталог с иллюстрациями и пояснениями. Также в каталоге реализован поиск по номеру запчасти или ее названию. Для заказа автозапчастей просто добавьте необходимый товар в онлайн корзину – это очень быстро и удобно.

Интернет магазин автозапчастей «АвтоПаскер» всегда рад новым клиентам. Обратите внимание на систему скидок для покупателей через нашу сеть магазинов.

Популярные товары

Новости компании

Милые женщины, с весенним праздником, с днём 8 марта!

Желаем в этот день тепла, любви и счастья!
Желаем всегда быть окруженными нежностью и заботой!
Желаем быть всегда молодыми, обворожительными и желанными!
Пусть глаза Ваши сияют радостью, а чувства преисполнены любовью и пусть весь мир будет у Ваших ног!

По техническим причинам магазин закрыт 31 декабря, 01 и 02 января. Приносим свои извинения за доставленное неудобство.

Поздравления, скидки, подарки.

Последние поступления

• Код 16144Герметик Runway RW8503 85гр высокотемпературный силиконовый серыйRUNWAY 134,87 ₽ Купить
• Код 1044Гофра глушителя 50×150 Garde 3х слойная Knitting G50150KGARDE 878,75 ₽ Купить

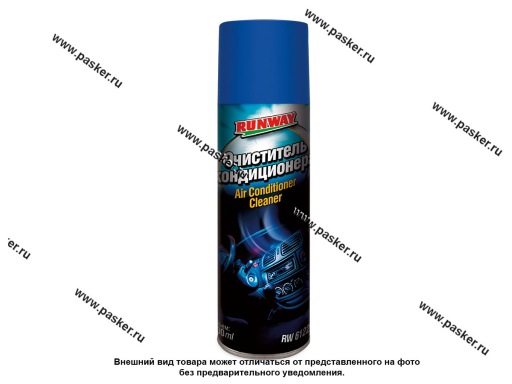

• Код 16055Очиститель автокондиционера Runway RW6122 300мл аэрозольRUNWAY 186,24 ₽ Купить

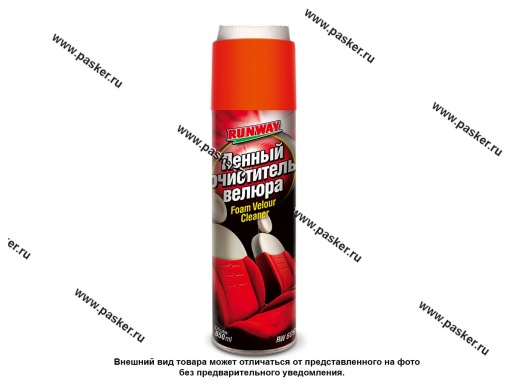

• Код 16107Очиститель салона Runway RW6091 650мл для велюра пенный со щеткой аэрозольRUNWAY 192,66 ₽ Купить
• Код 17043Капот 2190 Granta Калина 2 АвтоВАЗ катафорез УценкаLADA 6127,50 ₽ Купить
• Код 17313Фильтр салонный Hyundai Solaris Kia Rio 11- Finwhale AS754FINWHALE 218,50 ₽ Купить

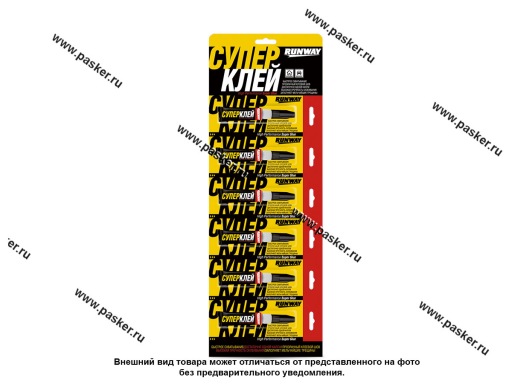

• Код 16171Клей Runway RW8506 супер 2г [упаковка 6 шт.]RUNWAY 96,36 ₽ Купить
• Код 11474Предохранитель 40А ABF-403 вставка плавкая Nord YADA [упаковка 10 шт.]Nord YADA 285,00 ₽ Купить
• Код 16189Смазка Универсальная Runway RW-40 200мл аэрозольRUNWAY 160,55 ₽ Купить
• Код 16178Полироль кузова Runway RW0502 100мл удалитель царапин пастаRUNWAY 123,63 ₽ Купить
• Код 16092Полироль шин восстановитель блеска резины Runway RW6127 650мл аэрозольRUNWAY 252,07 ₽ Купить
• Код 16114Полироль прозрачных пластиковых фар Runway RW2545 250млRUNWAY 189,45 ₽ Купить
• Код 16152Клей Runway RW8507 супер гель 2г [упаковка 6 шт.]RUNWAY 119,70 ₽ Купить
• Код 16254Холодная сварка Runway RW8504 двухкомп металлик 2х28,3гRUNWAY 134,87 ₽ Купить
• Код 16112Очиститель двигателя Runway RW6080 650мл пенный аэрозольRUNWAY 242,44 ₽ Купить
• Код 16086Очиститель кузова универсальный Runway RW6089 450мл аэрозольRUNWAY 189,45 ₽ Купить
• Код 16982Крыло 2190 Granta, Калина 2 переднее левое АвтоВАЗ катафорез УценкаLADA 3268,00 ₽ Купить
• Код 17293Фильтр масляный Chevrolet Aveo Cruze Opel Astra Corsa Zafira картридж Finwhale LF413FINWHALE 204,25 ₽ Купить

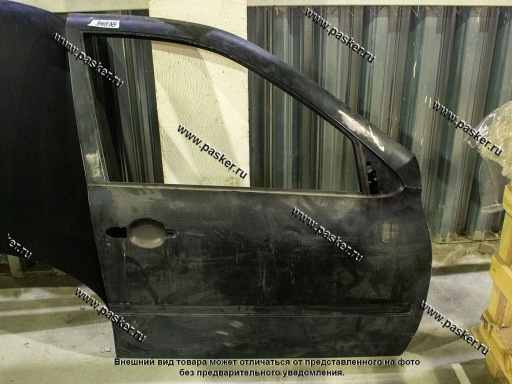

• Код 17063Дверь 1118 Калина, 2190 Granta передняя правая АвтоВАЗ катафорез УценкаLADA 6906,50 ₽ Купить
