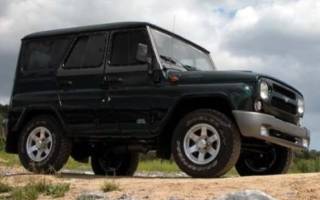

Модель Хантер от концерна УАЗ является логическим продолжением модернизации линии производства отечественных внедорожников. Как и в любом другом автомобиле, элекросхема отечественного УАЗ Хантер представляет собой соединение всех жизненно важных для нормального функционирования авто элементов и узлов. Подробнее о схеме и диагностике неисправностей вы сможете узнать ниже.

Особенности электрооборудования

На сегодняшний день транспортные средства УАЗ 315319 производятся в двух вариациях, в частности, речь идет о кузове:

либо в полностью металлическом;
либо в металлическом кузове с тентовой крышей.

Электросхема проводки и оборудования Хантера

Следует отметить, что разные модели УАЗ Хантер также могут быть оборудованы разными двигателями.

В качестве силовых агрегатов ульяновский автомобильный завод предлагает потребителям:

дизельный мотор, объем которого составляет 2.2 литра;
бензиновый силовой агрегат на 2.7 литра;
бензиновый двигатель, объем которого составляет 2.9 литра.

Вплоть до 2006 года автомобили УАЗ 31512 и оборудовались силовым агрегатом зарубежного производства Andoria 4CT90. Но впоследствии инженеры автомобильного концерна отказались от использования этого мотора в пользу отечественных. В целом модели УАЗ 31514, 315195 с карбюратором или инжектором имеют одинаковую схему электропроводки. Однако в моделях, оснащенных двигателем зарубежного производства, эта схема может иметь определенные отличия, в частности, речь идет именно об электросхеме УАЗ в моторном отсеке.

Моторный отсек

Схема электрооборудования УАЗ включает в себя следующие элементы, расположенные в подкапотном пространстве:

система ЭСУД, обеспечивающая управление работой силового агрегата;
блок управления, предназначенный для обеспечения работоспособности электронного зажигания;
различные контроллеры и регуляторы, предназначенные для фиксации всевозможных параметров работы силового агрегата и передачи этих данных на другие узлы;
различные электронные исполнительные устройства (автор видео — MegaRetr).

Как определить неисправность?

Как известно, основным узлом управления силовым агрегатом считается электронный контроллер, который, в свою очередь, имеет несколько типов памяти. Речь идет о ППЗУ (постоянном программируемом запоминающем устройстве), ОЗУ (оперативном), а также ЭРПЗУ. Последний девайс является электрически программируемым.

В результате того, что электросхема транспортного средства имеет такие особенности, контроллер позволяет запомнить все неисправности и ошибки в работе различных механизмов и систем. Впоследствии, при подключении тестеров и прочего диагностического оборудования, информация, которая сохранилась в памяти контроллера, будет показана в виде цифровых комбинаций. В соответствии с этими комбинациями владелец отечественного внедорожника сможет определить причину поломки или некорректной работы того или иного компонента сети.

Так как на сегодняшний день стоимость диагностических тестеров не особо высокая, большинство автолюбителей уже давно практикуют самостоятельную диагностику неисправностей своих машин. А если у вас есть компьютер, то здесь и вовсе проблем не возникнет — вам понадобится только прибор для диагностики с адаптером, а также соответствующее программное обеспечение. Мы уже писали подробно о том, как своими силами проверить все узлы транспортного средства — подробную инструкцию касательно этого процесса вы можете найти по этой ссылке .

Замыкание контактов диагностического разъема

Что касается рекомендаций производителя касательно этой процедуры, то при проведении диагностики на УАЗ необходимо учесть некоторые рекомендации:

Сначала необходимо отключить зажигание.
Затем нужно активировать электронный контроллер в режим самостоятельно диагностики. Чтобы сделать это, на 15 секунд необходимо обесточить бортовую сеть транспортного средства. Для этого просто отключите на указанное время аккумулятор. По прошествии 15 секунд подключите АКБ опять.
Далее, заведите мотор и дайте ему немного поработать, одной минуты будет вполне достаточно.
После этих действий вам необходимо открыть разъем для тестирования автомобиля и замкнуть выводы, для этого используется отдельный провод. Замыкание контактов осуществляется в соответствии со схемой.

Если режим самодиагностики включится успешно, то индикатор трижды покажет код 12, а потом будут на приборке будут высвечиваться комбинации ошибок, которые контроллер ранее записал в память. Если проблемы связаны с электрической частью, то для их решения лучше воспользуйтесь услугами электрика.

Извините, в настоящее время нет доступных опросов.

Салон

Электрическая схема салона также изменилась, в частности, речь идет о таких новшествах:

обновленная центральная консоль с усовершенствованными подрулевыми переключателями и информативными приборами на контрольном щитке;
стеклоподъемники стали электрическими;
омывательное устройство задней двери, а также очиститель стекла;
новый блок с предохранителями ножевого типа;
дополнительный блок с реле, предназначенный для защиты системы впрыска.

Видео «Заводские проблемы с электрикой на УАЗ»

Из видео ниже вы можете узнать, какие заводские неисправности электрической части могут подстерегать автовладельца УАЗ (автор ролика — канал Защити свои интересы).

Предохранители и реле УАЗ Хантер УАЗ 469

Рассмотрены автомобили УАЗ Хантер, УАЗ 469 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Бензиновые двигатели ЗМЗ-409 и дизельные ЗМЗ-5143. Статья подойдет для УАЗ 31512, УАЗ 31519, УАЗ 31514 инжектор и карбюратор.

Расположение блока предохранителей в салоне.

Блок расположен под панелью приборов со стороны водителя.

Схема расположения предохранителей в блоке.

Плафон освещения блока предохранителей, штепсельная розетка переносной лампы

Указатели поворота в режиме аварийной сигнализации

Фонари освещения номерного знака, подсветка приборов

предохранитель прикуривателя УАЗ Хантер, УАЗ 469.

Задний противотуманный фонарь

Фонарь света заднего хода

Указатели поворота в режиме указателей поворота

Электродвигатель стеклоочистителя, омыватель ветрового стекла

Плафоны освещения, подкапотная лампа

Читать еще: Редуктор с блокировкой на ниву 2121

Приборы и сигнализаторы

Реле расположены под панелью приборов со стороны водителя.

1 — реле включения ближнего света фар; 2 — реле включения дальнего света фар; 3 — реле включения противотуманных фар; 4 — реле очистителя стекла двери задка; 5 — реле включения заднего противотуманного фонаря; 6 — реле очистителя ветрового стекла; 7 — реле-прерыватель указателей поворота

Реле и предохранитель системы впрыска топлива находится в моторном отсеке.

Силовые предохранители расположены под капотом.

Силовые предохранители защищаю цепи наружного освещения и клемма 30 выключения зажигания.

Электрические схемы блока предохранителей УАЗ Хантер, УАЗ 469.

Электрооборудование автомобилей модификации 315195-025, 315195-125

для увеличения нажмите на изображении. (схема хорошего качества размер 1,45 мб)

для просмотра электросхемы во всей красе нажмите на крестик как показано на рисунке ниже

1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель “массы”; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания

Электрооборудование автомобилей модификации 315195-023, 315195-123

для увеличения нажмите на изображении (схема хорошего качества размер 1,45 мб)

для просмотра электросхемы во всей красе нажмите на крестик как показано на рисунке ниже

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера

Читать еще: Фары с линзами на ваз 2110

Электрическая схема уаз 315148

Элекросхемы автомобилей семейства УАЗ Хантер:

Соединения системы управления двигателем ЗМЗ-5143.10 (дизель)
Соединения системы управления двигателем ЗМЗ-409 (ЕВРО-0, ЕВРО-2, ЕВРО-3)
Схема электрооборудования автомобилей УАЗ мод. 315195-025, 315195-125
Схема электрооборудования автомобилей УАЗ мод. 315195-023, 315195-123

Страница 117

На автомобиле УАЗ-315195 установлен блок силовых плав-

ких предохранителей с двумя предохранителями (рис. 9.50).
Блок силовых плавких предохранителей размещен на щитке
передка, под капотом.

Рис. 9.48. Блок плавких предохранителей:

1 -корпус блока предохранителей; 2 -F1-F26 -плавкие предохранители
(см. таблицу)

Рис. 9.50. Блок силовых плавких

1 – 2 -плавкие предохранители (см.
таблицу)

Рис. 9.49. Блок реле и предохранителей:

К1 -реле стартера; К2 -реле главное 2; К3 -реле
главное 1; К4 -реле подогрева топлива; F1-F9 –
плавкие предохранители (см. таблицу)

Схема электрооборудования УАЗ-469

30 — выключатель сигнальной лампы стояночного тормоза;
31 — выключатель сигнала торможения;
32 — регулятор напряжения*;
33 — ножной переключатель света;
34 — сигнальная лампа стояночного тормоза;
35 — сигнальная лампа указателей поворота;
36 — сигнальная лампа аварийного состояния гидропривода тормозов;
37 — выключатель звукового сигнала;
38 — микропереключатель карбюратора;
39 — электромагнитный клапан системы ЭПХХ;
40 — блок системы ЭПХХ;
41 — выключатель стеклоочистителя и омывателя ветрового стекла;
42 — спидометр;
43 — сигнальная лампа аварийного давления масла;
44 — сигнальная лампа перегрева охлаждающей жидкости;
45 — центральный выключатель света;
46 — выключатель аварийной сигнализации;
47 — указатель уровня топлива;
48 — указатель температуры охлаждающей жидкости;
49 — указатель давления масла;
50 — амперметр;
51 — сигнальная лампа дальнего света фар;
52 — плафон освещения салона;
53 — выключатель плафона освещения салона;
54 — переключатель указателей поворота;
55 — датчик указателя уровня топлива;
56 — тепловой (биметаллический) предохранитель;
57 — переключатель датчиков топливных баков;
58 — выключатель зажигания;
59 — выключатель света заднего хода;
60 — задний фонарь;
61 — розетка прицепа**;
62 — фонарь света заднего хода;
63 — фонарь освещения номерного знака.
* На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается.
** Устанавливается на часть автомобилей.
Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

Читать еще: Машина клевая моя же круче

Установка электровентиляторов ВАЗ-классики на УАЗ 31512

Подключение: механика
Давно хотел поставить электровентиляторы и вот, наконец, руки дошли. Были куплены два �

Электросхемы

Интерактивная схема электрооборудования автомобиля УАЗ-31512

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.

* На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается.

** Устанавливается на часть автомобилей.

Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

Схема электрооборудования автомобиля УАЗ-31514, -31519

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — плавкий предохранитель; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота и аварийной сигнализации; 12 — свечи зажигания; 13 — сопротивление отопителя (резистор); 14 — реле стартера; 15 — катушка зажигания; 16 — датчик-распределитель; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — выключатель “массы”; 20 — электроомыватель; 21 — аварийный вибратор; 22 — блок предохранителей; 23 — датчик указателя давления масла; 24 — датчик температуры охлаждающей жидкости; 25 — датчик перегрева охлаждающей жидкости; 26 — датчик аварийного давления масла; 27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер; 29 — реле света фар; 30 — розетка переносной лампы; 31 — выключатель сигнализатора стояночного тормоза; 32 — выключатель сигнала торможения; 33 — спидометр; 34 — сигнализатор недостаточного уровня тормозной жидкости; 35 — сигнализатор включения стояночного тормоза; 36 — сигнализатор включения указателей поворота; 37 — сигнализатор включения дальнего света фар; 38 — микропереключатель карбюратора; 39 — стеклоочиститель; 40 — блок системы ЭПХХ; 41 — реле стеклоочистителя; 42 — электромагнитный клапан системы ЭПХХ; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — вольтметр; 51 — плафон освещения салона; 52 — выключатель плафона освещения салона; 53 — правый подрулевой переключатель; 54 — выключатель звукового сигнала; 55 — датчик уровня топлива; 56 — левый подрулевой переключатель; 57 — переключатель датчиков уровня топлива; 58 — прикуриватель*; 59 — выключатель заднего противотуманного фонаря; 60 — тепловой (биметаллический) предохранитель; 61 — выключатель зажигания; 62 — реле зажигания; 63 — выключатель света заднего хода; 64 — задний фонарь; 65 — дополнительный фонарь сигнала торможения*; 66 — фонарь света заднего хода; 67 — задний проивотуманный фонарь; 68 — фонарь освещения номерного знака; 69 — розетка прицепа*.

* Устанавливается на части автомобилей.

Примечание. Возможна установка противотуманных фар. Для этого устанавливают выключатель ВК 343.01.03 на приборную панель и через него фары подсоединяют к выводу № 3 центрального выключателя света.
