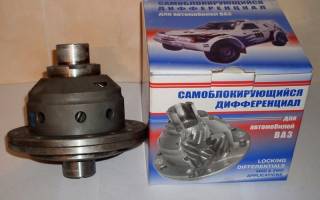

Редуктор с блокировкой на ниву 2121

Устанавливается в редуктор заднего моста автомобилей всех годов выпуска и передний редуктор Лада 4х4 выпуска до 2002-2003 года – 22 шлица. Самоблокирующийся дифференциал устанавливаются в замен штатного по существующим технологиям заводов изготовителей автомобилей, без какой либо доработки.

Коэффициент блокирвания до 70%.

Все блокировки собираются только с одним значением начального момента трения 5 кг (+- 1кг). Допускается снижение начального момента после прикатки блокировки на автомобиле. Новая модифицированная муфта комфорта самоблока ВАЛ-РЕЙСИНГ.

До 70% среднее бездорожье. 30% город, зимние дороги, грунтовые дороги.

Не рекомендуется установка в передний мост для гражданского применения без усилителя руля.

!При установке на ВАЗ-2101-2107, требует навыков управления заднеприводным автомобилем с самоблококирующимся дифферекнциалом.

Рекоменован при ежедневной эксплуатации автомобиля как полноприводного, так и заднеприводного автомобиля. Заметно добавляет внедорожных свойств полноприводному автомобилю и улучнает проходимость заднеприводного автомобиля, особенно в зимних условиях. Улучшает старт с места и подъем в гору заднеприводныхь автомобилей. Позволяет максимально исключить возможность пробуксовки колес оси с самоблоком. Мягок при включении. Снижает риск поломки полуосей при срабатывании и при пиковых ударных нагрузках, например: Резком увеличении оборотов во время прохождения сложных участков пересеченной местности, подъемов с перегибом и т.п. При правильной эксплуатации и после получения навыков вождения и управления автомобилем по пересеченной местности, снижает риск попадания в диагональное вывешивание. При 100% диагональном вывешивании с остановкой автомобилям мало эффективен. Это связано с физическими свойствами и особенностями работы винтового (червячного) самоблока.

!Не рекомендуется эксплуатация автомобиля с задним приводом (ВАЗ 2101-07) в зимних условиях без специальной “зимней” резины.

Серийный номер на коде детали начинается с буквы “A2” коэффициентом блокирования до 70% (0,7).

Обозначение на упаковке – Лада 4х4- Шевроле Нива-2101-ВИНТОВОЙ УКБ -ТУРИЗМ.

Рекомендуется при замене базового дифференциала на самоблокирующий установить новые подшипники дифференциала.

Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ. Конструкция.

1.Корпус дифференциала. 2.Крышка дифференциала, 3. Шестерня полуоси корпуса 4.Шестерня полуоси крышки. 5.Сателлит длинный. 6.Сателлит короткий. 7 Обойма. 8.9.Шлицевое кольцо. 10.Тарельчатые пружины. 11.Крепежный винт.

Крепежный болт ведомой шестерни (2101-1005127VR), специальный, доработка ВАЛ-РЕЙСИНГ – поставляются в комплекте – 8 штук. (Болты имеют увеличенную длину резьбовой части и заниженную головку. Применение доработанных болтов необходимо в связи с увеличенной толщины базовой, посадочной, торцевой поверхности блокировки для ведомой шестерни. Увеличение толщины необходимо для надежности конструкции блокировки, в связи с увеличением нагрузок на дифференциал при эксплуатации автомобиля.)

Ведомая шестерня дифференциала (серийная деталь, показана условно. ).

Применяемое масло:

При эксплуатации автомобиля с самоблокирующимся дифференциалом «VAL-racing»:

– параметры и характеристики масел рекомендуется использовать из руководства по эксплуатации автомобиля, в который устанавливается самоблокирующийся дифференциал «VAL-racing», обязательно с учетом температурных характеристик региона, где будет эксплуатироваться самоблокирующийся дифференциал.

– наиболее эффективно применение специальных трансмиссионных масел для дифференциалов повышенного трения (LSD – limited slip differential).

– в случае простоя автомобиля с самоблокирующимся дифференциалом, замена масла производится в соответствии с регламентом обслуживания автомобиля, но не реже одного раза в год.

– !Запрещено использование дополнительных антифрикционных присадок.

При частом движении по бродам, болотистой и иной местности, где существует возможность попадания воды в редуктор с установленным самоблокирующимся дифференциалом, необходимо контролировать состояние масла. В случае попадания воды замена масла в редукторе обязательна.

Обратите внимание!

При блокировании межосевого дифференциала, происходит значительное увеличение нагрузки на все узлы трансмиссии автомобиля.

При эксплуатации автомобиля с межколесным дифференциалом повышенного трения, не рекомендуется движение автомобиля с заблокированным межосевым дифференциалом, по хорошим дорогам (асфальтовое покрытие, твердые грунтовые дороги и т.п.). Это сокращает срок службы механизмов силовой передачи.

В случае необходимого применения блокировки межосевого дифференциала, а также, при движении на горных, каменистых дорогах, на крутых подъемах, при трогании с прицепом большой массы, возможно появление посторонних звуков в трансмиссии автомобиля, что не является неисправностью и не относится к гарантийным обязательствам.

Блокировка дифференциала. Половина пути

Какие только идеи не приходят в головы изобретателей! Но, «как ни полезна вещь», ожидать, что она станет доступной для всех, в ней нуждающихся, порой просто наивно

Изобретатель
Петербургский инженер Георгий Козлов уже знаком нашим постоянным читателям. В свое время мы рассказывали о его работе над роторно-поршневым дизельным двигателем для малой авиации. На изобретение был получен европейский патент, опытный образец проходил стендовые испытания, но для доведения мотора до серийного производства не хватило ни собственных средств, ни денег родственников, ни выданной части обещанного государственного гранта. Платить за продление патента стало нечем. Наработками нашего соотечественника с удовольствием, законно и абсолютно бесплатно воспользовались западные компании.

Вывешенное колесо будет крутиться на месте, пока бензина хватит. Фото: Георгий Козлов

Но не сидится изобретателю без дела. Новое его изобретение состоялось из-за куда более «приземленного» желания порыбачить и отдохнуть в хорошей компании и в хорошем (т.е. труднодоступном) месте. Внедорожных способностей имевшейся в наличии старенькой «Нивы» явно не хватало. После изучения вопроса и относительно несложных станочных и слесарных работ машина поехала по буеракам значительно увереннее, а ее «модернизатор» получил очередной патент — на сей раз на «самоблокирующийся дифференциал с дополнительными свободными сателлитами».
Зачем это надо?
Рискуем обидеть грамотных автомобилистов, но не можем вкратце не пересказать факты из учебника для автошколы. Не все же были отличниками. У первых автомобилей ведущие оси делали целиковыми: оба колеса постоянно вращались с одинаковой скоростью. Вскоре выяснилось, что в поворотах на твердом покрытии машина ведет себя несколько «неадекватно», шины ведущих колес быстро изнашиваются, ломаются детали привода и сами оси. Примитивный анализ показал, что в повороте «наружное» и «внутреннее» колеса описывают дуги разной длины, следовательно, должны иметь разные скорости вращения. Жесткая целиковая ось не давала такой возможности, что приводило к проскальзыванию колес, а то и к поломкам в наиболее нагруженных точках. Решением проблемы стало изобретение межколесного дифференциала — механизма, при определенных условиях допускающего разные угловые скорости колес одной оси.

Фото: Георгий Козлов

Ось разрезали пополам и на образовавшиеся торцы установили конические шестерни. Между ними на общей перпендикулярной оси разместили пару сателлитов — шестеренок меньшего размера, входящих в зацепление с шестернями полуосей. Колеса получили свободу относительно друг друга. Этот набор шестерен окружили корпусом, в котором закрепили концы оси сателлитов. Теперь, вращая корпус с помощью конического редуктора или даже ремня или цепи, можно заставить колеса вращаться. Когда оба колеса едут по достаточно твердой поверхности по прямой, скорость их вращения одинакова, на кривой же, хоть горизонтальной, хоть вертикальной, механизм дифференциала обеспечивает необходимую разность угловых скоростей.

Но это достоинство дифференциала очень быстро превращается в его основной недостаток. Если одно из колес при трогании окажется на скользкой дороге, второе просто остановится. Каждому из нас доводилось буксовать на льду или глине. Знайте: основная вина за отказ автомобиля двигаться лежит не на рисунке протектора и не на крутящем моменте двигателя, а на столь полезном в других условиях дифференциале.

Фото: Георгий Козлов

Весь прошлый век автомобильные инженеры, совершенствуя конструкцию дифференциала, пытались справиться с этим его недостатком. Были разработаны разные способы сцепления при необходимости двух полуосей в одну единую ось. Очень удачной оказалась принципиально иная конструкция дифференциала со спиральными шестернями Torsen, успешно используемая в автомобилях семейства Audi Quattro на протяжении уже четырех десятков лет. Капризные дифференциалы повышенного трения, схожие по конструкции с многодисковым сцеплением, при создании жидкости, густеющей при нагревании, развились в весьма эффективные вискомуфты. Но у всех этих механизмов требования к качеству материалов и уровню производства столь высоки, что современные российские предприятия, в отличие от советских, просто не в состоянии их воспроизвести. Сегодня в Петербурге, в былые годы задыхавшемся от переизбытка машиностроительных заводов, с трудом удалось разместить заказ на изготовление примитивных прямозубых (!) конических шестерен. Не удивительно, что лидеры нашего автопрома начинают комплектовать свою продукцию самоблокирующимися узлами американского производства, а уникально успешная «Нива», оснащенная межосевым дифференциалом с принудительной блокировкой от рождения, межколесной блокировки так и не получила. Как и УАЗы всех лет и моделей. А для внедорожника, рискующего на переломах местности вывесить одно из колес, блокировка осей нужна как воздух. Помогла бы она и популярным в стране «Газелям»: негруженые, они начинают буксовать даже на мокрой траве.

Фото: Георгий Козлов

В стране, где и без того позорно малая протяженность автодорог в иные из последних лет не только не росла, но и уменьшалась, простая и недорогая межосевая блокировка колес облегчила бы жизнь очень многим водителям. И питерский изобретатель Георгий Козлов искренне верит, что у него такая конструкция получилась.

Фото: Георгий Козлов

Железо
Желающих изучить новый агрегат во всех деталях отошлем к российскому патенту № F16H 48/28. Остальных ознакомим с основными принципами его работы.

Внутри корпуса обычного конического дифференциала перпендикулярно оси сателлитов размещаем еще одну ось с двумя коническими шестернями на ней. Концы этой оси заправлены в овальные отверстия в корпусе, а шестерни имеют меньший, чем у сателлитов, диаметр, что обеспечивает их зацепление только с одной из полуосевых шестерен. При резком разгоне одного из колес новая ось «отстает» за счет инерции деталей и вязкости масла. Малая дополнительная шестерня входит в зацепление одновременно с полуосевой и сателлитом, блокируя дифференциал. При выравнивании угловых скоростей колес шестерни расцепляются под воздействием пружин. Поверх корпуса надета «управляющая муфта», в фигурные отверстия которой входят концы дополнительной оси. За счет сдвига муфты простым механическим (тросовым, например) или электрическим приводом осуществляется переключение режимов блокировки. Отверстия в корпусе и муфте совместно в той или иной степени ограничивают свободу перемещения оси. Просто и изящно!

Но внимательное изучение патента в редакции вызвало ряд вопросов. Вязкость традиционного трансмиссионного масла зависит от его температуры, следовательно, режим самоблокировки рассматриваемого узла едва ли будет стабильным. Вызвали опасения и пружины, возвращающие дополнительную ось в исходное положение: регулировка их натяжения и замена показались нам довольно затруднительными. Других изъянов при предварительном знакомстве мы не нашли.
В поле
Пришла пора опробовать новинку в действии. Опасения наши подтвердились: режим самоблокировки еще не отработан. Вероятно, потребуется синтетическое масло с высоким индексом вязкости или какое-то техническое ухищрение. Зато от принудительной блокировки удалось получить огромное удовольствие. Хотя и здесь необходимы оговорки.

В Петербурге не удалось найти ни требуемого сорта стали, ни качественной термообработки для изготовления блокирующих шестерен. Пока эта технологическая задача не решена, во избежание рискованных ударных нагрузок от включения блокировки на ходу пришлось отказаться. Подъезжаем к сложному участку дороги, останавливаемся, включаем блокировку — и в бой!

Заблокированная задняя ось испытуемой на асфальте «Ниве» не понравилась, о чем свидетельствовало характерное ее «приседание» на каждом изгибе «змейки». Ничего удивительного: не зря же придумали дифференциал. Выезжаем на грязь, близкую к топи. «Нива» — знатный «проходимец», а с межколесной блокировкой машина, кажется, обретает способность заползать на ледяные стены.

Переходим к любимому упражнению джиперов: на переломе бездорожья вывешиваем одно из колес. Блокировка выключена — «освободившееся» колесо вращается в воздухе, остальные стоят. Рычажком между сиденьями блокируем ось и как ни в чем не бывало выезжаем из канавы. Даже в нынешнем «полуфабрикатном» состоянии механизм оказался эффектным и эффективным. Даже возникла крамольная мысль: а нужна ли вообще самоблокировка? Не на офф-роудные же гонки мы собрались. А необходимость останавливаться для включения мостов и блокировок присуща многим куда более дорогим внедорожникам. Впрочем, пожелаем изобретателю дальнейших успехов в работе над изделием.
Что дальше?
Вариантов дальнейшего развития событий и конструкций несколько. Наиболее вероятный в наших экономических условиях: Георгий украсит стенку еще одним красивым патентом и в свободное время будет вывозить друзей на природу. Вполне вероятно, как это уже случилось с вертолетным роторным дизелем, его наработки помогут построить свой бизнес предприимчивым иностранцам. Но очень хочется, чтобы «собственные Невтоны» и их идеи оказались востребованы в родной стране. Тем более что вся проблема на сегодня сводится к качественным шестеренкам. Остальное при наличии пары станков можно сделать в любой мастерской.

Дифференциал с электроблокировкой Нива, Шевроле Нива (межколесный) (22 шлица) “Autogur73”

ВНИМАНИЕ. Наш склад пополняется ежедневно, поэтому может отображаться не весь ассортимент. Полная информация у наших консультантов по бесплатному телефону 8(800)200-08-73

Производитель: Autogur73

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Применяется для автомобилей ВАЗ 2101-07, 2121-21214, 2131 Нива, Нива Шевроле 22 шлица задний мост до 2002-2003 г.

Устанавливается в редуктор заднего моста автомобилей всех годов выпуска и передний редуктор Лада 4х4 выпуска до 2002-2003 года.

Для дрифта не использовать!

Отличительная особенность электроблокировки Autogur73 от EATON:

1. В дифференциале с электроблокировкой использованы заводские сателлиты от Нива 4 шт (штаных 2 шт);
2. Установлен усиленный магнит;
3. 4 толкателя (в EATON – 3 шт);
4. усиленная крестовина (не возможно сломать);
5. Корпус стальной (сталь 18 кгт), закаленный, цементированный (корпус EATON – сырой чугун)

Процесс изготовления электроблокировки включает:

• цементация – диффузионное насыщение поверхностного слоя стали углеродом, с целью повышения твёрдости, износоустойчивости;
• термообработка, согласно стандартам ГОСТа по материалам, с целью получения свойств детали, необходимых для заявленных условий эксплуатации;
• шлифовка;

Отличительной особенностью дифференциалов с электроблокировкой является простота установки, простота подключения и простота устройства самого узла. Дифференциалы с пневмоблокировкой и дифференциалы с гидроблокировкой требуют сложного монтажа. Включают в себя много компонентов, что в разы снижает надёжность узла, а некачественная установка ведёт к повреждению проводки и отказу всей системы в целом. При установке дифференциалов с электроблокировкой нет лишних схем по монтажу, где можно допустить ошибку: не нужно компрессоров, цилиндров для включения пневмо и гидроприводов. Электрическая блокировка, при нажатии кнопки управления, осуществляется электромагнитом и электрическая цепь активирует запорный механизм.

Блокирующий электромагнитный механизм дифференциала активируется, полностью блокируя мост, простым нажатием кнопки.
Когда ось полностью заблокирована, весь имеющийся крутящий момент распределяется на оба колеса. За счет колеса, имеющего наибольшее сцепление с дорогой, автомобиль имеет возможность продолжить движение.

Дифференциал с полной, 100%-ой блокировкой опробован на миллионах машин, эксплуатирующихся в условиях бездорожья по всему миру.
Разработанный в соответствии с российскими климатическими и дорожными условиями эксплуатации, дифференциал “Autogur73”:

• позволяет полностью заблокировать полуоси по требованию водителя
• можно управлять с помощью ручного переключателя
• четырехсателлитная конструкция обеспечивает максимальную прочность
• не требует технического обслуживания, не требует специальных смазок или добавок
• совместимо для использования на передних или задних осях
• в выключеном режиме функционирует, как открытый дифференциал

Включение и выключение электроблокировки.

Ручное включение блокировки возможно нажатием и удерживанием кнопки до включения сигнализатора блокировки. Ручное выключение производится так же – нажатием на кнопку.

Внимание! Включать на стоящем автомобиле или на скорости до трёх миль в час с минимальной пробуксовкой. Включение на большей скорости может повредить блокирующий механизм с последующим отказом в гарантийном ремонте. Мы отказываем в гарантии если повреждена блокирующая муфта или штифты. После прохождения сложного участка блокировку нужно отключить. Не рекомендуется отключать блокировку под нагрузкой, на пример в повороте. Когда блокировка нагружена, то она может отключиться не сразу, как результат — дифференциал будет заблокирован тогда, когда это не нужно.
В холодную погоду возрастает вязкость масла, что влечёт за собой самопроизвольное включение блокировки. Рекомендуем использовать синтетическое масло в холодное время года.

Работа электроблокировки
