Название частей выхлопной системы

Переделываем штатную выхлопную систему на прямой выпуск

Выхлопная система авто, как интуитивно понятно по названию, предназначена для выброса горячих отработанных газов. Чаще всего эту систему называют просто автомобильные глушители. Эта сложная конструкция требует тщательнейшего внимания. Выхлопная система многофункциональна, помимо вывода газа она предназначена еще и для того, чтобы уменьшать уровни шума и нейтрализовать газы, которые получаются при работе двигателя и сжигании топлива.

Помимо этого, данная система оказывает непосредственное влияние на динамические характеристики автомобиля, позволяя увеличить или уменьшить приемистость мотора. А так же качество, полюбившегося многим автолюбителям, приятного тембра звучания машины и определенный внешний вид, придаваемый машине выхлопной системой.

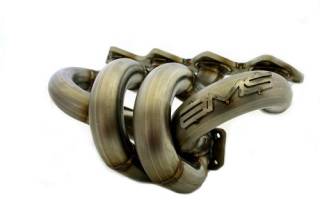

Выпускной коллектор AMS EVO T3/T4 Tubular Header для Mitsubishi Evolution

Теперь коснемся подробно устройство выхлопной системы любого современного автомобиля.

Устройство автомобильного глушителя

Выхлопная система авто состоит из следующих составных частей:

• Коллектор. Он необходим для соединения нескольких газоотводящих труб, от каждого цилиндра, в одину;
• Катализатор, элемент системы, предназначенный для снижения уровней токсичности выхлопных газов;
• Приемная труба, которая нужна для соединения коллектора с катализатором;
  резонатор, отвечающий за подавление шумов;
• Глушитель, выполняющий те же функции, что и резонатор, но изготавливающийся из материалов с самыми большими показателями по звукопоглощению;
• Гофра — эластичный элемент системы, подавляющий вибрацию от двигателя;
• Кислородные датчики. Принципиальное отличие резонатора и глушителя

Коллекторная система

Это самая ответственная часть конструкции. Коллекторная система напрямую подключена к двигательной системе и предназначена для вывода отработанных газов в глушитель. Данный узел переживает многочисленные нагрузки, отчего очень важен материал, из которого производится сам коллектор. Температуры отработанных газов, которые поступают в глушитель через коллекторную систему, могут превышать 1000 градусов Цельсия, что по плечу лишь закаленной стали. Крепление также должно быть очень прочным, поэтому коллектор имеет наиболее сильное крепление, которое выдерживает любые динамические нагрузки.

Катализатор

Это устройство, которое занимается преобразованием токсичных выхлопных газов. Катализатор совершает изменение химической структуры: газы перерабатываются в менее токсичные примеси углекислого газа и азотные двуокиси. От его исправной работы полностью зависят основные экологические показатели работы двигателя.

Резонатор

Резонатор необходим для понижения шумов и является средней частью системы выхлопного отвода. Принцип работы этого прибора состоит в том, что корпус создается определенным количеством частей, которые отражают воздушные потоки, т. е. представляют собой специальные акустические зеркала.

Гофра

Гофра — самый важный элемент для выхлопной системы. Во время работы двигателя постоянно возникают вибрационные помехи, влияющие и на выхлопную систему. Именно для погашения этих вибраций в элементную базу выхлопного отвода любого автомобиля входит гофра.

Обычно гофра выполнена из нержавеющей стали и после выхода из рабочего состояния возможна лишь полная замена данного устройства. Гофра — очень эластичное устройство, которое обладает высокой надёжностью элементов и долговечностью, но не терпит повреждений механического рода и выхода из строя катализатора. Чаще всего гофра находится возле катализатора.

Глушители и их разновидности

Глушители автомобильные позволяет очень сильно понизить температурные, звуковые и токсичные характеристики отработанных газов двигателей. Для осуществления этих процессов нужен комплексный подход и для этого разработаны сложные системы, занимающиеся нейтрализацией токсичных веществ, а также комплекты поглощения шумов.

Обыкновенный автомобильный глушитель состоит из десятка различных частей, которые составляют систему выхлопоотвода.

• из нержавеющей стали;
• из алюминированной стали;
• прямоточные или спортивные глушители.

Глушители из нержавеющей стали наиболее распространены, поскольку самые дешевые из-за простоты материала. Они отлично подходят для современных машин и с легкостью выполняют все требуемые функции, потому-то и разработаны для всех марок автомобилей.

Глушители из алюминированной стали встречаются намного реже из-за более высокой стоимости материалов, но и служат дольше: от 6 до 10 лет. Такие глушители производятся на заказ и естественно, совсем немногие смогут позволить себе такое удовольствие, конечно же, для самой горячо любимой машины.

Изготовления прямоточной трассы из нержавейки

Спортивные глушители используются в основном для тюнинга авто, нужны, как ясно из названия для гоночных автомобилей, поскольку позволяют повысить скоростные характеристики.

Прямоток

Гоночные глушители, которые являются отличным тюнингом спортивного автомобиля называют прямоток. Из устанавливают на машину для снижения сопротивления выхода отработанных газов из двигателя, тем самым немножечко увеличивая КПД мотора. Благодаря прямотку можно немного повысить мощность двигателя, это усовершенствование позволит в несколько раз облегчить продувку цилиндров, что приведет к более легкой раскрутке мотора.

Принцип работы данной системы заключается в следующем: уменьшить как можно сильнее сопротивление на выходе отработанных газов из мотора. Суть в том, чтобы создать трассу отвода газов с наименьшим количеством поворотов, изгибов ииных сопротивлений. Достигается это тем, что устанавливается равнодлинный выпускной коллектор (паук), далее идет соединение по принципу 4-2-1 или 4-1 (если у нас 4х цилиндровый двигатель), резонатор, гофра и в конце прямоточный глушитель. Таким образом, увеличив диаметр выпускной трассы и уменьшив сопротивление мы получим увеличение мощности мотора за счет того, что мотору будет легче «дышать».

Основное отличие от стандартных глушителей это: диаметр выхлопной трубы и количество сопротивлений на пути движения отработанных газов.

Грамотно скомпоновать и установить прямоток это не только установить спортивный глушитель, но и удачно приобрести это устройство из нержавеющей стали, содержащее карбоновую отделку, и заглушку для регулирования уровней шума. Кроме задней банки, для улучшения системы отвода выхлопов нужен будет прямоточный резонатор, чтобы заменить штатный. Важно позаботиться и о гофре, которую важно достать, учитывая необходимые радиус сечения и длину.

Mitsubishi Lancer Evolution VIII full custom exhaust

Для фиксации прямоточного глушителя и устойчивого закрепления его под днищем авто, чтобы прибор не стучал по структурным частям ходовых элементов или кузову, стоит задуматься и о специальных усиленных резинках. В работе для установки гоночного глушителя нужна сварка и специальный монтаж. Поэтому с целью экономии времени легче всего проводить установку на фирменных станциях обслуживания, где присутствует подъемник и необходимое оборудование. А опыт персонала позволит произвести установку быстро и тщательно, не задев покрытий и других элементов авто.

Глушитель hand made

Желающим создать автомобильный глушитель своими руками предлагаем следующую информацию. Тюнинг авто — ответственное дело важное и нужное, поэтому рекомендуется начать именно с подбора необходимых материалов. Прямоточный глушитель состоит из корпуса, специального наполнителя, сетки и перфорированной трубы.

Подбираем материал

Во-первых, нужно будет купить обыкновенный глушитель, стандартную трубу или цилиндр, край которого нужно «заглушить». Необходима стекловата или минеральная вата или какой-то иной изолирующий материал, выдерживающий температурное давление до 400 градусов по Цельсию.

Кроме того, необходимо найти жестяной лист и трубу, которая соответствует радиусу выхлопной системы авто, подвергаемого процессу тюнинга. Учитывайте, что громкость мотора будет зависеть от радиуса трубы, чем больше радиус, тем тише звук при работе мотора. Но чрезмерно не увлекайтесь, диаметр не должен превышать 12 сантиметров.

Как правильно использовать виниловые наклейки и сделать вашу машину неповторимой вы узнаете в статье.

Как правильно использовать светодиоды для подсветки вашего автомобиля вы узнаете по https://avtopolza.ru/tyuning/delaem-svetodiodnuyu-podsvetku-avto-svoimi-rukami/ ссылке.

Приступаем к работе

После приобретения всех необходимых расходных материалов можно приступить к работе. Сначала стоит удалить существующий глушитель авто. На приобретенной трубе проделываем множество сквозных отверстий, радиус таких отверстий должен не превышать 4 сантиметра.

В трубе делаем отверстие под банку. Теперь берем банку и с одной стороны сооружаем заглушку. Через отверстие ставим в нее трубу, привариваем заготовку и прикрепляем ко дну авто. После этого очень важно провести обезжиривание материала и его покраску для увеличения срока службы. На заключительном этапе нужно набить термоизоляционным материалом прямоточный глушитель.

Глушитель устройство и принцип работы

Устройство глушителя

Многие знают, что для поглощения шума автомобили обладают глушителем. Рассмотрим как устроен глушитель ? Узнаем принцип работы, поговорим о его предназначении. Немного поговорим о прямоточном глушителе и узнаем распространенные поломки глушителей.

Зачем нужен глушитель ?

1) Поглощение шума и вибрации от работы двигателя.

2) Снижение токсичности выхлопных газов.

3) Снижение температуры выхлопных газов.

Устройство глушителя и принцип работы

Глушитель на автомобилях появился ещё давно. Все благодаря французам именно они впервые изобрели глушитель. С тех пор прошло немало времени и конструкция выхлопной системы автомобиля усовершенствовалась.

Каждый год производители стремятся снизить уровень шума, уменьшить токсичность выхлопных газов и сократить потерю мощности ДВС.

Современная выхлопная система состоит из следующих частей:

1) Выпускной коллектор — Вывод выхлопных газов из двигателя. Выхлопные газы имеют очень высокую температуру до 1000 градусов по Цельсию. Поэтому выпускной коллектор создаётся из тугоплавких сплавов.

2) Приёмная труба — Канал от прохода выхлопных газов от выпускного коллектора к нейтрализатору. Нередко имеет виброгаситель для поглощения вибрации.

3D illustration

3) Катализатор — Снижение токсичности выхлопных газов за счёт поглощения углекислого газа. Катализатор находится близко к выпускному коллектору, так как высокая температура способствует более хорошему поглощению углекислого газа.

4) Резонатор — Цель резонатора поглощение шума и вибрации. Внутри резонатора находятся перфорированные трубы, перегородки и шумопоглощающий материал. Цель данной конструкции поглощение шума и колебаний за счёт внутреннего сопротивления.

5) Глушитель — Финальная часть выхлопной системы его функцией является окончательное погашение шума и выброс выхлопных газов.

Немного о прямоточном глушителе

Этот глушитель отличается от обычного тем, что в его конструкции меньше перегородок и каналов. Имеется всего один канал, то-есть одна перфорированная труба по которой проходят выхлопные газы.Благодаря этому удаётся сохранить больше мощности своему автомобилю. Прирост не большой до 10 %, более подробно поговорим о нем в одной из следующих статей.

Частые поломки

1) Сгнивание крепления глушителя

2) Прогар глушителя

Глушитель не защищен поэтому очень сильно подвержен воздействию окружающей среды. О том как защитить глушитель от коррозии поговорим в следующей статье.

Если статья была полезной ставьте лайки, подписывайтесь на рассылку и оставляйте комментарии.

Как устроен автомобильный глушитель

Ещё на заре появления первых автомобилей в конце 19-го начале 20-го вв., глушитель стал тем средством, которое позволило популяризовать их среди городского населения. Рев мотора и в наше время остается существенной проблемой, когда дело касается транспортных средств. В наше время используются новые методы подавления шума, которые в целом достаточно эффективны. С течением времени устройство глушителя постоянно совершенствовалось.

Современный автомобильный глушитель — это агрегат, предназначенный для снижения уровня шума, а также температуры и токсичности выхлопных газов.

У любого автомобиля подобные параметры должны соответствовать установленным стандартам. Сложность заключается в том, что для выполнения поставленных задач необходимы достаточно сложные системы. Поэтому устройство глушителя включает несколько основных элементов. Каждый из них выполняет определенную функцию.

Основные элементы системы

Конструкция глушителя включает несколько элементов. Фактически она будет, примерно, одинаковой для каждой модели автомобиля.

1. Коллектор;
2. Нейтрализатор;
3. Передний глушитель;
4. Задний глушитель.

Коллектор подключается непосредственно к самому двигателю, выполняя задачу по выводу газов. Нагрузка в данном случае очень высокая и касается это как механического, так и температурного воздействия (вплоть до 1000 градусов). Особые требования предъявляются к материалу, из которого изготавливается эта часть глушителя автомобиля. Для этого применяются лучшие сплавы чугуна и стали.

Согласно международным стандартам производители должны позаботиться о снижении вредоносного воздействия. И эта задача возлагается на каталитический нейтрализатор или конвертер. Он представляет собой особую камеру, где происходит фактическая очистка газовой смеси.

Сейчас производители нередко изготавливают катализаторы, способные проводить очистку в широком диапазоне вредных веществ. Для этого камеру каталитического нейтрализатора делают многосекционной. Корпус изготавливается из металла или керамики. При этом он имеет ячеистую структуру, благодаря которой увеличивается площадь контакта газов непосредственно с каталитическим слоем.

Какие материалы применяются для каталитических реакций

Непосредственно рабочая зона нейтрализатора глушителя автомобиля покрывается платиной и палладием. При контакте с ними большая часть вредных токсинов в выхлопных газах нейтрализуется. Сам катализатор производители располагают ближе к мотору, так как высокая температура способствует ускорению реакций.

Конечно, до сих пор не существует универсального глушителя, способного нейтрализовать абсолютно все токсины и вредные вещества, но производители все равно постоянно совершенствуют технологии.

Передние и задние глушители

Последние две части — это непосредственно сами глушители автомобиля в том понимании, к которому мы все привыкли. Выделяют передний и задний глушители. Как раз они предназначаются уже непосредственно для снижения уровня шума, и они ничего не очищают.

Передний глушитель обычно называют резонатором. Газы, проходя по предыдущим частям с высокой скоростью, создают довольно много шума. Различные решетки и многочисленные отверстия, во-первых, снижают скорость продвижения газов, а вместе с этим и вибрацию. Для поглощения звуковых эффектов применяются специальные материалы. Подобным образом, удается убрать эффект резонанса. Именно здесь происходит основная работа по снижению уровня шума автомобиля.

Выделяют два основных вида:

Активные глушители сделаны из звукопоглощающего материала и отличаются относительно простой конструкцией. Единственная проблема — со временем он сильно загрязняется. В реактивных применяются комбинации из расширительных и резонаторных камер.

Последняя часть — это фактически основной глушитель транспортного средства.

Функция заднего глушителя заключается в окончательном поглощении шума и отвода выхлопных газов. Его внутренняя структура неоднородна и состоит из серии небольших камер со специальными наполнителями.

Необходимо отметить, что в более новых машинах, как правило, совмещается несколько технологий сразу. Пористая структура, система перегородок и различные воздуховоды позволяют окончательно избавиться от шума и снизить температуру до безопасной.
” alt=””>

Устройство прямоточного глушителя

Те автомобилисты, которые стремятся всяческими способами повысить мощность своего транспортного средства, устанавливают специальные прямоточные глушители.

Особенность устройства прямоточного глушителя заключается в том, что он способен использовать энергию выходящих газов для увеличения мощности автомобиля. Со штатным глушителем такое невозможно.

Суть заключается в том, что выхлопные газы выходит из выпускного коллектора с меньшим сопротивлением. Благодаря этому двигатель тратить чуть меньше энергии, так как ему нужно тратить меньше энергии на преодоление давления. И именно эту разницу удается преобразовать в полезную мощность движения.

Устройство прямоточного глушителя включает прямую трубу с перфорированной поверхностью, фактически заключенную во внешний кожух. Внутри содержится меньше разделителей и различных камер. Таким образом, отработанные газы проходят по прямой без особого сопротивления, но за счет перфорированной поверхности они свободно расширяются, так что особых проблем с выходом не возникает.

Шумопоглощение обеспечивается за счет специального внешнего кожуха с нанесенным поглощающим составом. Благодаря нему газы внутри не резонируют, и звук двигателя находится в пределах допустимых пределов. Для улучшения эффекта могут применяться несколько отдельных внешних сегментов.

Нередко различные системы глушителя разрабатываются непосредственно под конкретные модели автомобилей с учетом его особенностей и рабочих характеристик.

Из чего состоит выхлопная система автомобиля?

Из чего состоит выхлопная система автомобиля?

Выхлопная система любого автомобиля очень важная и нужная вещь, особенно это касается современных авто. Без нее звук работы двигателя был бы невыносимо громким для человеческого слуха. Но на этом функция системы выхлопа не заканчивается. Рассмотрим данный вопрос немного подробней, а также выясним, из чего состоит выхлопная система.

Назначение выхлопной системы

У выхлопной системы современного автомобиля уже довольно много функций, и их стоит перечислить:

• ступенчатое гашение звуковой волны от работы двигателя до нормального уровня;
• понижение температуры отработанных газов перед выводом их за пределы авто;
• защита водителя и пассажиров от выхлопных газов;
• оптимизация расхода топлива;
• снижение токсичности выбросов в окружающую среду.

Какой узел системы выхлопа отвечает за какую функцию, можно узнать немного ниже.

Из чего состоит выхлопная система авто

При перечислении наиболее важных составляющих выхлопной системы будем двигаться от двигателя к выхлопной трубе. И так, выхлопная система состоит из таких модулей:

• приемная или коллекторная труба (штаны) — в нее поступают отработанные газы из двигателя, на эту часть выхлопа приходится самое сильное температурное воздействие. Коллекторная труба способствует удалению сгоревших газов и помогает наполнять камеры сгорания новой порцией топливной смеси;
• каталитический конвертер-нейтрализатор (катализатор) – уменьшает вредное воздействие отработанных газов на окружающую среду. Данный компонент выхлопа устанавливается не на все автомобили;
• резонатор – выравнивает звуковые волны, особенно это касается пиковых низкочастотных колебаний, а также несколько замедляет движение отработанных газов (в некоторых моделях автомобилей может отсутствовать);
• глушитель – при помощи последовательных камер разных размеров гасит звуковую волну до приемлемого для человека уровня. В глушителе также происходит значительное понижение температуры отработанных газов;
• выхлопная труба – служит для окончательного вывода за пределы автомобиля сгоревших газов.

Есть еще некоторые компоненты, которые могут стоять, а могут не монтироваться в систему глушителя. Это зависит от заводской комплектации и технических нюансов работы авто. К таким элементам выхлопной системы относятся:

• гофра глушителя – необходима для обеспечения некоторой гибкости трубопроводов системы выхлопа, отлично компенсирует механические колебания;
• пламегаситель (стронгер) – служит для оптимизации работы выхлопной системы, часто устанавливается вместо катализатора;
• лямбда-зонд – при помощи измерения содержания уровня кислорода в отработанном газе, помогает уменьшить или увеличить его содержание при «приготовлении» топливной смеси, и служит для корректного расхода топлива.

Как видите, выхлопная система имеет важное значение в нормальной работе авто. Без нее современный автомобиль, укомплектованный двигателем внутреннего сгорания, не мыслим.
