О пневматических домкратах: как сделать из пневмоподушки своими руками

Время на чтение: 7 минут

У каждого второго человека в мире есть автомобиль, который используют для того, чтобы путешествовать, ездить по магазинам или добираться на работу. Но иногда случаются такие неприятные ситуации, когда транспортное средство может заглохнуть на безлюдной дороге или у него может лопнуть колесо.

Поскольку предотвращение таких ситуаций практически невозможно, нужно позаботиться о том, чтобы исправить поломку своими силами. Для устранения пробоя покрышки в машине у каждого автомобилиста должно быть запасное колесо и пневматический домкрат.

Пневматический автомобильный домкрат

Особенности конструкции пневматического домкрата

Пневматический надувной домкрат представлен удобной и легкой конструкцией, с помощью которой можно заменить колесо или провести ремонтные работы транспортного средства. Конструкция устройства состоит из следующих деталей:

• опорный винт;
• рукоятка;
• воздухопровод;
• основа механизма выполнена из прочного полимерного материала.

С помощью домкрата с пневмоприводом на СТО и автомастерских поднимают авто, у которых минимальный дорожный просвет, для того чтобы провести ремонтные работы. Также часто данную конструкцию используют для проведения аварийных работ и чтобы выехать из заснеженного бездорожья, песка или болотистого грунта.

Многие опытные автомобилисты рекомендуют отдавать предпочтение подкатным пневматическим домкратам, которые представлены подушкой на устойчивой платформе. Чтобы такой подъемник с легкостью можно было передвигать, к нему приделаны маленькие колесики. Пневматическая установка осуществляет подачу воздуха, за счет чего машина будет постепенно подниматься.

Основные характеристики пневматического домкрата, на которые стоит обратить внимание при выборе

Существует ряд определенных характеристик, на которые нужно обращать внимание при покупке домкрата воздушной подушки. К ним принято относить грузоподъемность, артикул, высоту подхвата, длину шланга, наличие шипов и устойчивость конструкции. Грузоподъемность автомобильного пневмодомкрата обязательно должна в несколько раз превышать массу транспортного средства. Для легковых автомобилей желательно отдавать предпочтение гидравлической конструкции, грузоподъемность которой составляет не менее 2 тонн.

Если автомобиль отличается незначительным дорожным просветом, сильно застрял в снегу или в канализационном люке, то с помощью небольших показателей данного параметра можно без труда приподнять машину. Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм.

Кроме основных характеристик, на которые следует обращать внимание в процессе покупки пневмоподушки, есть несколько параметров, которые практически не имеют никакого значения:

• рабочий ход;
• манометр;
• наличие ковриков в комплекте;
• цвет механизма.

Что касается высоты подъема, то у большинства моделей подъемников данный параметр достигает 500 мм, и для подъема транспортного средства с целью замены пробитого колеса этой величины вполне хватает.

Как выбрать качественный инструмент: сравнение производителей и моделей

Главное преимущество чертежа любой модели надувного подъемника заключено в том, что с его помощью можно осуществить подъем даже того транспортного средства, у которого минимальный дорожный просвет. При использовании такого инструмента не нужно прилагать особых усилий, поскольку надувается он исключительно выхлопными газами.

К популярным моделям подкатных домкратов относится «СОРОКИН 3.693», который комплектуется разветвителем. За счет этого инструмент можно эксплуатировать даже для ремонта транспортных средств с двумя выхлопными трубами. К достоинствам данной конструкции относится высота подхвата, составляющая 50 мм, грузоподъемность 3 т, а также высота подъема, которая достигает 640 мм. Недостаток надувного домкрата «СОРОКИН» – высокая стоимость и плохое качество резинового коврика.

Еще одной популярной маркой пневматических домкратов является инструмент Trommelberg C107707, в комплекте с которым идет клапан перегрузки и клапан накачки. У данных устройств высокая надежность, а также хорошая выносливость, которая позволяет вынести давление до 8 бар. Автолюбители отдают предпочтение марке Trommelberg благодаря приличной грузоподъемности механизмов, которая равняется 2 т, а также устойчивости к повреждениям случайного характера.

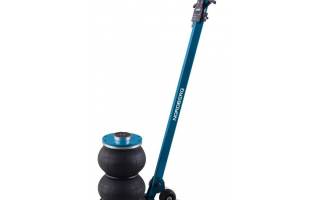

Пневматический домкрат марки Trommelberg

Принцип работы устройства

Принцип работы воздушного подъемника заключается в своеобразной надувной подушке, которую устанавливают под корпусом транспортного средства. Конструкцию в сдутом состоянии устанавливают под машиной перед тем, как приступать к шиномонтажу, а размещать его необходимо со стороны того колеса, которое нуждается в замене.

Шланги, идущие к пневматическому инструменту, герметично присоединены к выхлопной трубе, а отработанные газы наполняют камеру устройства, объемы которой постепенно увеличиваются, за счет чего корпус машины поднимается.

После того как воздушный мешок заполнился до нужного объема, подача воздушного потока в него заканчивается. Для достижения рабочего состояния камеры подъемника необходимо 2-3 минуты, а высоту подъема автомобиля можно регулировать с помощью объема цилиндра, который был заполнен воздухом.

Как сделать пневмодомкрат своими руками

В целях экономии средств пневмогидравлический домкрат от выхлопной трубы можно изготовить в домашних условиях из пневмоподушки. Для этого необходимо предварительно подготовить инструменты и материалы:

• пневмоподушка для домкрата от грузового автомобиля, в которую будет накачиваться воздух;
• болт нужного размера, подходящий под отверстие подушки (через него будет осуществляться подача воздуха), а также колесный болт от «Жигулей»;
• шарик, предотвращающий утечку воздуха из конструкции, дрель и камерный штуцер.

В выбранной подушке должно быть отверстие для того, чтобы в него можно было вставить болт. В болте предварительно следует создать отверстие для установки камерного штуцера, а роль клапана будет исполняться колесным болтом. После чего все детали нужно соединить между собой с учетом того, что самодельный пневмодомкрат автомобильный можно накачивать только специальным насосом.

Перед тем как приступать к ремонтным работам с помощью самодельного подкатного устройства, под кузов автомобиля нужно положить деревянный брусок.

Ремонт пневматического домкрата своими руками

Первой и самой распространенной причиной, по которой домкрат может плохо держать нагрузку или вовсе прийти в непригодность, является неправильное хранение устройства. Все дело в том, что инструмент нельзя хранить и перевозить в надутом и горизонтальном положении, поскольку в корпусе может образоваться дыра, через которую будет просачиваться воздух.

Чтобы избежать такой нежелательной проблемы, подъемник нужно регулярно осматривать на наличие коррозии, а также производить промывку гидросистемы.

В процессе ремонта пневматического домкрата в домашних условиях необходимо полностью менять манжеты и уплотнители. Опытные автолюбители не рекомендуют оббивать пороги автомастерских в поисках оригинальных уплотнителей, потому что такие поиски, скорее всего, не увенчаются успехом. Такое утверждение связано с тем, что параметры уплотнителей пневматических домкратов отличаются стандартными размерами, а приобрести их можно в любом магазине, который специализируется на продаже комплектующих для автомобильной или тракторной гидравлики. Прислушавшись к данной рекомендации, можно сэкономить значительную сумму денег и не прилагать слишком много усилий.

После сборки и ремонта домкрата пневматического автомобильного можно снова приступать к его эксплуатации. Но стоит помнить, что в процессе пользования обязательно нужно соблюдать правила техники безопасности, чтобы не причинить вред ни себе, ни транспортному средству.

Пошаговая инструкция по изготовлению домкрата для гаража своими руками

Пожалуй, очень важное качество домкрата, сделанного своими руками, – это обеспечение должного уровня безопасности. Разновидностей инструментов для подъемов грузов очень много. Но на самом деле, они практически всегда отличаются относительной простотой. Связано это с тем, что надежность – важнейшее качество подъемного механизма. А чем он проще устроен, тем лучше работает.

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

• такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
• передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Как сделать домкрат для гаража своими руками

Среди большого количества схем домашних самодельных устройств популярностью пользуются винтовой и гидравлический механизмы. И если в первом случае потребуются отличные навыки в нарезании резьбы (делается сложной формы), то гидравлический вариант сделать проще.

Построение схемы

Гидравлический самодельный домкрат отлично подходит для самостоятельного использования. А в его способности обеспечить безопасность сомневаться не приходится, потому что масло не может неожиданно потерять свойства и сорваться с удерживаемого уровня. Поэтому при работе важно обратить внимание, пожалуй, только на крепость рычагов и их надежность.

Популярная схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции важно позаботиться о прочности. Поэтому в качестве строительного материала выбирается металл. Для каркаса используют:

• швеллер 10 миллиметров;
• швеллер 12;
• пруты 12 миллиметров;
• колесики для перемещения;
• резиновая часть для устройства чашки;
• крепежный материал.

Для подгонки материала потребуется:

• сварочный аппарат;
• болгарка с кругами для резки металла и шлифовки;
• сверла по металлу;
• гаечные ключи и отвертки;
• мерный инструмент: рулетка, линейка, маркер.

Несущая часть закрепляется с помощью сварки, чтобы получилась капитальная и крепкая конструкция. Верхние поворотные детали крепятся на болты или прут.

Сбор конструкции

Сначала создается Г-образное основание из швеллера 12 миллиметров. К нему крепится гидравлический бутылочный домкрат. После, с помощью болтов, к основанию крепится верхняя губа, на которую будет воздействовать шток домкрата. Шток закрепляется с помощью поворотного прута.

Дополнительным оборудованием при изготовлении служат колесики (подойдут от старой бытовой техники). Они помогут перемещать габаритную конструкцию по гаражу.

Пример самодельного гидравлического домкрата

Проверяем правильность работы

Разумеется, после окончания сборки важно проверить получившийся самодельный домкрат в «боевых условиях». Гидравлика рассчитана для подъема даже тяжелого автомобиля. Поэтому проверяем работу под грузом. Лучше всего подойдет машина. Кстати, испытания покажут недоработки и ошибки конструкции.

И только после проверки (даже неоднократной) самодельный домкрат готов к работе полноценно.

Особенности эксплуатации самодельного домкрата

За работу самоделки отвечает тот человек, который ее делал. Поэтому, сколько бы ни было уверенности, что самодельный домкрат выдержит вес, используем страховку дополнительным домкратом, если работаем под автомобилем.

Но это правило распространяется даже на покупную модель, потому что давно известно: техника безопасности пишется на основе ошибок. К сожалению, часто смертельных.

Пневматический домкрат – как поднять груз газом?

Домкрат должен присутствовать не только в каждом автомобиле, но и в арсенале каждого строителя! Однако если у автомобиля есть багажник, то куда деть такое устройство строителю? На этот случай есть домкрат пневматический, который и весит немного, и поднимает несколько тонн!

Как выбрать надежный домкрат – комбинация параметров

Если вы читаете эти строки, значит, вы находитесь в поисках верного спутника каждого автомобилиста и не только. На что же обращать внимание при выборе механизма?

• Сколько поднимает – у каждого домкрата есть свой предел поднимаемого веса. Не стоит экспериментировать и поднимать вес больше указанного – вполне возможно, что устройство справится и с ним, но какие последствия могут быть для него, сказать сложно. Да и нет никакой гарантии, что прибор не выйдет из строя прямо во время работы. Чтобы быть уверенным в тех показателях, что есть в инструкции, покупайте только фирменные изделия у проверенных производителей, у них информация будет полностью соответствовать действительности!
• Как высокого поднимает – обычно способности поднять автомобиль или груз на 300-500 мм вполне достаточно, чтобы снять колесо или провести иную работу. Самыми «рослыми» среди подъемных механизмов всегда были реечные домкраты, которые способны даже несколько тонн приподнять этак на метр.
• Как низко подхватывает – когда говорится, о высоте подхвата, речь идет о возможности поднять груз или автомобиль с указанного расстояния от земли или иной основы до автомобильного днища или точки упора. У разных устройств разные параметры, которые колеблются в рамках от 20 до 250 мм. Легче всего подобрать механизм для высоких грузов, гораздо сложнее найти домкрат не выше 150 мм. К низким в этом плане устройствам относится большинство подкатных или винтовых моделей, а также зацепные, правда, для последних нужна надежная точка сцепления. Хотя есть еще и надувные – о них речь пойдет ниже. С их помощью поднять груз можно практически с земли!

Как осилить подъем – выбираем привод

В выборе важно учесть, на каком приводе работает устройство, речь идет о том, за счет какой силы происходит подъем.

1. Пневматические домкраты поднимаются за счет силы сжатого воздуха. Кстати, для этого не обязательно (хотя желательно) возить с собой компрессор – выхлопная труба может прекрасно его заменить! Наполняясь воздухом, камера расширяется и поднимает груз либо машину. Что удобно – вы при этом не прилагаете никаких усилий! К тому же, если есть компрессор, накачать домкрат можно за считаные секунды!
2. Механические домкраты – вот здесь-то и понадобятся ваши сильные руки! Подъем происходит при закручивании рукоятки или иных движениях. Как правило, такие устройства стоят недорого и достаточно компактны.
3. Гидравлические устройства поднимаются по тому же принципу, что и механические, но при воздействии на рукоятку потребуется гораздо меньше усилий. Свою роль играет рабочая жидкость, которая создает давление, необходимое для выталкивания плунжера с грузом. Такие устройства стоят дороже предыдущего варианта, но при этом пригодны для длительной эксплуатации.
4. Механические домкраты с электрическим приводом отличаются от обычных механических тем, что всю работу за вас выполнит электричество. Это в том случае, если есть возможность включиться в сеть! А если нет, то «крутите, Шура, крутите!». Кстати, крутить придется дольше, чем в обычном механическом – так уж они устроены.

Исходя из перечисленных параметров, мы можем дать лишь поверхностные рекомендации относительно выбора, в остальном же, вам и только вам принимать окончательное решение. Так, владельцам легковых автомобилей можно остановить свой выбор на винтовом домкрате, у которого небольшая грузоподъемность в пределах 2 тонн, но и невысокая стоимость. Работникам автосервисов гораздо лучше использовать стационарный подкатной домкрат, который способен работать с разным весом в пределах 8-10 тонн. Для водителей грузовых автомобилей важно иметь под рукой агрегат, способный поднять от 15 до 30 тонн, при этом в учет нужно брать не только массу автомобиля, но и массу возможного груза. К таковым тяжеловесам относятся реечные домкраты.

Домкрат пневматический – автомобильный подкатной или надувной?

Пневматические домкраты для автомобилей пользуются широкой популярностью как у профессионалов, например, работников автосервисов, так и среди любителей. И для тех, и для других у производителей есть особые предложения. Профессионалу лучше всего для использования своими руками подходит подкатной пневматический домкрат. Чем хороша эта версия устройства, так это широкой платформой для упора, которой невозможно повредить сам автомобиль или смять груз. Само устройство имеет вид гармошки, которая при нагнетании воздуха увеличивается в объеме. Стенки «гармошки» выполнены из толстой резины. Благодаря платформе, на которой закреплена надувная часть, вся конструкция будет плотно удерживаться под машиной.

Кроме такой конструкции, существует и упрощенная – надувной домкрат. Причем в самом прямом смысле слова, поскольку все устройство состоит из одной надувной детали, если не брать в расчет шланг, – продолговатого мешка в форме цилиндра из поливинилхлорида. Как правило, продается он в удобной, компактной сумочке, которую можно даже в салоне возить. Мешок подкладывается под груз или авто, надувается и поднимает вес на нужную вам высоту, которую вы регулируете количеством нагнетаемого воздуха. Вариант подходит как для низких машин, так и для достаточно высоких.

Домкрат способен приподнять низкий груз даже в горизонтальном положении, однако производители не рекомендуют этого делать.

Есть два варианта закачки воздуха – либо вы возите с собой небольшой компрессор, либо используете переходник к выхлопной трубе, которая вполне справится с поставленной задачей. Специалисты говорят, что второй вариант менее предпочтителен, ведь выхлопные газы наносят определенный вред материалу, из которого изготовлены стенки мешка, однако это гораздо удобнее, чем таскать с собой компрессор. Единственное усилие, которое вам понадобится приложить – это усилие для прижимания шланга к трубе, поскольку с возрастающим давлением шланг то и дело будет норовить соскочить.

Вполне возможно, что простота устройства натолкнет вас на мысль сделать подобный надувной «шарик» своими руками. Однако хотелось бы предостеречь – во-первых, вы вряд ли найдете такой же крепкий материал, как ПВХ, во-вторых, вряд ли сможете сделать абсолютно герметичные и надежные стыки, и в-третьих, даже если у вас это получится, вы будете в полном неведении, на какой же вес рассчитано ваше изделие. Производители же выясняют это экспериментальным путем, проводя тесты на большом количестве устройств.

Как работать с надувным домкратом – не все так просто?

В работе с таким простейшим, на первый взгляд, устройством есть множество нюансов – у многих новичков он на первых порах попросту вылетает из-под автомобиля. Это происходит из-за неправильной укладки мешка под машину или груз. Не стоит доверять заводской укладке – накачайте его для начала, а затем спустите таким образом, чтобы он равномерно сложился. Чем хорош такой домкрат, так это своим абсолютно низким подхватом – по большому счету, его можно подложить даже под автомобиль, который лег на днище. Чтобы меньше пачкать домкрат и не повредить его об острые выступы, рекомендуется подкладывать между ним и машиной, и землей коврики, которые, как правило, идут в комплекте.

Наловчившись в правильной установке, вы будете очень довольны результатом – до отрыва колеса от земли пройдет всего с полминуты. Когда придет время опустить машину, нужно всего лишь стравить воздух через муфту. Нельзя не упомянуть о минусе такого изделия – при низких температурах ПВХ становится очень грубым, теряет эластичность. Если еще при -10° С вы с легкостью его сможете использовать, хотя стенки уже будут грубыми, то при более низких температурах лучше не рисковать.

Самодельный пресс из домкрата своими руками: чертежи и схемы

Для некоторых операций домашнему мастеру может потребоваться пресс со значительным усилием сжатия, но приобретение оборудования такого класса будет совершенно неоправданным. Сегодня мы расскажем, как за несколько часов собрать надёжный пресс на основе гидравлического автомобильного домкрата.

Из чего и как собрать раму для пресса

Материал для станины, её конструкционная прочность и способ сборки должны определяться давлением, которое домкрат способен выдать. Для точного расчёта важно понимать, в каком направлении действуют нагрузки в процессе работы.

Основа пресса — прямоугольная П-образная рамка из швеллера или спаренного стального уголка. Основной действующей силой является противодействие сжатию, выраженное в сосредоточенной нагрузке. Основное усилие концентрируется в центрах горизонтальных перекладин. Силами, растягивающими вертикальные стойки пресса, и явлениями деформации в сжимаемых деталях вполне можно пренебречь.

1 — верхняя упорная балка; 2 — болты; 3 — домкрат 20 т; 4 — возвратные пружины; 5 — подвижная балка; 6 — стопорный палец; 7 — регулируемая опорная балка; 8 — поперечная балка; 9 — ножки из уголков

Для установки со сдавливающим усилием до 5 тонн для изготовления рамы можно смело использовать:

1. Швеллер по ГОСТ 8240–89 типоразмера 8П.
2. Пару горячекатанных уголков по ГОСТ 8509–93 размера 50х5 мм, связанных 10 мм прутьями через 20–25 см, либо цельным сварным швом.

Размеры швеллера 8П

Сразу оговоримся, что примерные данные по металлопрокату мы приводим для рамы, у которой внутреннее окно не шире 100 см. По аналогии при использовании домкрата с усилием до 10 тонн раму следует изготовить из:

1. Швеллер типоразмера 10П.
2. Спаренная угловая сталь 63х7 мм, соединение цельным швом с внутренними вставками номинального сечения.

Размеры швеллера 10П

Если же необходимое усилие сжатия достигает 15 т или выше, то раму следует изготовить из:

1. Швеллер типоразмера 14П.
2. Спаренный уголок 75х8 мм, соединение аналогично предыдущему.

Размеры швеллера 14П

Указанное выше предложение по металлопрокату подразумевает десятикратный запас прочности, что полностью исключает превышение предела упругих деформаций и является нормальным для установок такого рода. Все соединения рамы должны быть сварными с цельными двухсторонними швами и подрезкой встык. Если сваркой соединение не выполнить, допускается сборка на болтах или шплинтованных пальцах. При этом обязательно нужно брать в расчёт максимальную допустимую нагрузку на срез.

При болтовом соединении основная нагрузка становится рассредоточенной и усилие сжатия пресса нужно разделить на количество болтов или пальцев. Разрушающее усилие среза болтов из наиболее распространённой стали СТ-3 составляет:

1. М10 — около 2500–3000 кг.
2. М12 — 4000–4500 кг.
3. М14 — 5500–6000 кг.

Для обеспечения необходимого запаса прочности каждый элемент крепления должен испытывать нагрузку в пять раз меньше разрушительной. Для стальных пальцев усилие можно принимать на 10–15% выше указанных значений. Если нужное количество креплений не получается разместить в угловом узле, следует увеличить прочность косынками, для которых предпочтительно использовать угловую сталь вместо листовой. Это же применимо и к сварной конструкции рамы, что также помогает избежать использования излишне массивного сталепроката.

Помимо нагруженной верхней части станина включает в себя две стойки с ножками, обеспечивающими прессу достаточную устойчивость, и поперечную балку, которая может быть переставной при обработке деталей разного размера. Сечение верхней и нижней балок должно быть эквивалентным, также как и сечение элементов их крепления. Ножки и опору каждый волен реализовать по своим соображениям, они не испытывают рабочих нагрузок помимо собственной массы пресса. Единственное требование — наличие нижней перекладины, придающей конструкции дополнительную жёсткость.

Какой использовать домкрат и как его доработать

Наиболее доступным и пригодным для изготовления домашнего пресса будет гидравлический автомобильный домкрат стаканного типа. Как упоминалось выше, рабочее усилие вы вправе выбирать под свои задачи, в продаже присутствуют относительно недорогие устройства, способные выжимать до 20 тонн и даже больше.

Основная проблема с использованием таких домкратов заключается в их неспособности работать в перевёрнутом положении. Кажется наиболее логичным закрепить домкрат стационарно на верхней балке и использовать нижнюю как опору под деталь. Однако для этого потребуется доработка гидравлического механизма.

Первый вариант переделки домкрата — установка дополнительного расширительного бачка ёмкостью около 300 мл. Бачок связывается с заливным отверстием домкрата обычной силиконовой трубкой. Для её плотной посадки можно использовать резьбовые штуцеры под кислородный шланг, которые в ассортименте присутствуют в любом магазине автозапчастей.

Другой вариант переделки потребует разборки домкрата. Необходимо полностью слить масло и прокачать плунжер, затем скрутить верхнюю прижимную гайку, зажав её в тисках. После этого резиновой киянкой расшатывается внешний стакан, он должен выйти из посадочного кольца в основании домкрата. Сразу возле рычага плунжера расположено отверстие для забора рабочей жидкости. Вся проблема кроется здесь: стакан наполнен не полностью и поэтому в перевёрнутом состоянии отверстие не контактирует с маслом. Чтобы это устранить, в него нужно плотно запрессовать трубку, длиной почти во всю высоту стакана.

Если не переделывать домкрат, придётся реализовать более сложный механизм с дополнительной третьей балкой. Она должна скользить по боковым стойкам-направляющим и иметь достаточно плотную посадку, чтобы при накачке давления домкрат не сдвинулся с места. В нашем случае домкрат просто крепится в перевёрнутом положении к центру верхней балки. Здесь не нужно массивных болтов, достаточно проделать в опорной пластине домкрата пару отверстий и обеспечить фиксацию болтами М10 или М8, способными выдержать вес самого домкрата и незначительное усилие сдвига на начальном этапе сжатия.

Изготовление прижимных колодок

Шток домкрата не очень удобен в работе, обычно требуется увеличенная площадь сжимающих бабок для использования широкого набора пресс-форм и работы с крупногабаритными деталями. При этом усилие должно распределяться по всей площади сжимаемых поверхностей равномерно, не вызывая деформации.

В простейшем случае в роли прижимных колодок могут выступить короткие полнотелые чушки. В них достаточно просто изготовить глухие отверстия с резьбой для фиксации к основной конструкции пресса. Но такого рода детали не всегда доступны обывателю, поэтому предлагаем вариант собственного изготовления бабок, способных без вреда выдержать значительное усилие сжатия.

Верхняя бабка должна иметь возможность составного крепления со штоком домкрата, исключающего сдвиг во время работы. Говоря проще, в бабке следует изготовить несквозное отверстие, в которое пятка домкрата войдёт с минимальным зазором. Также понадобится пара отверстий для крепления пружин возвратного механизма.

Обе бабки можно изготовить из двух отрезков швеллера или четырёх кусков уголка, формирующих параллелепипед с открытыми боковыми гранями. Швы на плоскостях, через которые проходит ось основного рабочего усилия, следует заваривать сплошным швом изнутри, остальные — снаружи. Одна из граней глушится квадратной вставкой, после чего внутренняя полость заливается пескобетоном марки 500. После застывания бабка заваривается с другой стороны, так получаются две несжимаемые колодки.

Для посадки на домкрат достаточно приварить в верхней части бабки отрезок трубы соответствующего диаметра, которая выполнит роль обсадки стакана. Для ещё большей надёжности на дне гильзы крепится шайба с отверстием под пятку штока. Нижнюю бабку можно просто поставить на переставную балку, но лучше наварить пару уголков или стальных прутьев, ограничивающих сдвиг.

Переставная опорная балка

Как вы уже знаете, нижняя балка должна иметь сечение не меньше, чем у верхней, но она отличается по конструкции. Опорный стол изготавливается из двух швеллеров, обращённых рёбрами наружу, которые прикладываются по разные стороны стоек и свариваются в центральной части вставками из уголка или толстой арматуры. Вдоль центра балки имеется свободное пространство, чем объясняется необходимость изготовления нижней опорной колодки. Последняя должна опираться как минимум на половину ширины каждой полки, упоры от сдвига навариваются по центру нижней части.

Лучший вариант фиксации балки на стойках — с помощью массивных стальных пальцев. Для этого в вертикальных швеллерах рамы следует изготовить ряд круглых просечек на разной высоте с параллельным расположением. Как вы понимаете, диаметр пальцев не может быть меньше совокупного сечения всех болтов, используемых в скреплении верхней части рамы.

Возвратный механизм

Последняя часть конструкции самодельного пресса — пружинный механизм, который будет складывать домкрат при открытом перепускном клапане. Для этой цели подойдут обычные пружины для доводки дверей, которые можно в неограниченном количестве приобрести в любом хозяйственном магазине.

Задача осложняется при использовании верхней прижимной бабки, значительный собственный вес которой не позволит пружинам сжаться. Как вариант можно увеличить число пружин до четырёх или шести, или использовать более мощные пружины растяжения для ворот.

При отсутствии верхней колодки необходимо закрепить пружины к штоку домкрата. Для этого понадобится шайба, внутреннее отверстие которой больше регулировочного винта штока, но меньше диаметра поршня. Пружина крепится к ней через два небольших отверстия по краям и фиксируется к верхней балке аналогичным образом или на приваренных крючках. Располагать пружину строго вертикально не обязательно, вы можете компенсировать излишек длины наклонным положением.
