Предохранители Лада Гранта

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Описание предохранителей на автомобиле Лада Гранта: расположение, схема, цена

На Лада Гранта установлены модули с плавильным элементом, к счастью, предохранители цилиндрического типа уже не используют при комплектации авто по причине устарелости.

Вместе с тем, «разбросанность» монтажных плат не всегда практично при ремонте в пути, непогоде, когда нужно покидать салон и «копаться» в моторном отсеке.

Схема расположения реле – прерывателей

Наименование	За что отвечает / что обеспечивает
K 1	Вентилятор печного отопителя (печки)
K 2	Реле стеклопакета (стеклоподъемников)
K 3	Стартер
K 4	Клеммы замка зажигания
K 5	Поворотники, аварийная сигнализация
K 6	Стеклоочистители
K 7	Дальнее освещение фар
K 8	Звуковой сигнал
K 9	Ближнее освещение фар
K 10	Обогрев заднего стекла
K 11	Блок управления двигателем
K 12	Бензонасос

Схема установки предохранителей Лада Гранта

Обозначение / ампераж	Какой за что отвечает
F (Ф-1) / 15	Электронный блок управления двигателем, топливная аппаратура, катушки зажигания, реле кулера радиатора
F (Ф-2) / 30	Стеклоподъемники, приборная панель (щиток)
F (Ф-3) / 15	Аварийная сигнализация
F (Ф-4) / 20	Стеклоочистители (дворники), подушка безопасности
F (Ф-5) / 7,5	Клемма замка зажигания
F (Ф-6) / 7,5	Лампа заднего хода, блок фары
F (Ф-7) / 7,5	Датчик расхода воздуха, адсорбер, датчик кислорода, датчик скорости
F (Ф-8) / 30	Обогрев заднего стекла
F (Ф-9) / 5	Правосторонние габариты
F (Ф-10) / 5	Левосторонние габариты
F (Ф-11) / 5	Задние противотуманки
F (Ф-12) / 7,5	Правосторонний ближний свет
F (Ф-13) / 7,5	Левосторонний ближний свет
F (Ф-14) / 10	Правосторонняя фара дальнего света
F (Ф-15) / 10	Левосторонний дальний свет
F (Ф-16) / 10	Противотуманная фара правая сторона
F (Ф-17) / 10	На левую противотуманную фару
F (Ф-18) / 15	Обогрев передних сидений
F (Ф-19) / 10	ABS (АБС)
F (Ф-20) / 15	Диагностический разъем, крышка багажного отсека, КПП, прикуриватель
F (Ф-21) / 15	Электрический модуль бензонасоса
F (Ф-22) / 15	Центральный замок
F (Ф-23) / 10	Лампы дневных ходовых огней (ДХО)
F (Ф-24) / 7,5	Кондиционер, магнитола
F (Ф-25) / 10	Освещение салона, лампа стоп сигналы
F (Ф-26) / 15	ABS (АБС)
F (Ф-27) / 15	Резерв
F (Ф-28) / 15	Резерв
F (Ф-29) / 15	Резерв
F (Ф-30) / 15	Резерв
F (Ф-31) / 15	Обогрев лобового стекла, центральный замок
F (Ф-32) / 30	Печной отопитель (печка), электрический усилитель руля (ЭУР), вентилятор печки

Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 550 рублей.

Силовые предохранители

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

• F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
• F (Ф-2) / 30А: кулер печного отопителя (в салоне);
• F (Ф-3) / 60А: генератора;
• F (Ф-4) / 60А: контактная плата генератора;
• F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

Признаки неисправности предохранителей

• Батарея заряжена, питание поступает, но агрегаты не работают;
• Повышенная температура модулей;
• В моторном отсеке слышен запах плавленого;
• На приборной панели сигнализируют индикаторы о неисправности в моторном отсеке.

Распространенные причины поломок предохранителей

• Естественный фактор – вследствие длительной эксплуатации технического средства;
• Механическое повреждение, авария, удар, столкновение;
• Короткое замыкание в цепи;
• Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
• Попадание в монтажный блок воды, образование конденсата, деформация от высокой рабочей температуры.

Замена предохранителей на Лада Гранта

• Отвертка с плоским наконечником;
• Комплект новых модулей;
• Вороток с головкой на «10».

Последовательность действий при замене монтажного блока:

• Помещаем машину на ровную, просторную площадку, глушим мотор, открываем капот, снимаем клеммы с аккумулятора;
• Слева от рулевой колонки расположен БП, отщелкиваем крышку, опускаем ее вниз;
• Выкручиваем болты, отщелкиваем колодки с проводами, снимаем плату;
• Проводим дефектовку, проверяем целостность каждого из модулей: визуально, а также, с использованием мультиметра. Нарушение целостности плавильной пластины — первый признак неисправности.

После того, как обнаружили и заменили модули, собираем конструкцию в обратной последовательности.

Если вы практикуете установку модулей без демонтажа БП, то достаточно поочередно извлечь модули, проверить целостность плавильной пластины, заменить новыми, установить на штатное место.

Отыскать мультиметром поврежденный предохранитель просто, необходимо подсоединить клеммы к контактам, посмотреть на показатели стрелки. Если последняя тяготеет к «нулю» — замените новым.

При условии соблюдения рекомендаций изготовителя по эксплуатации техническим средством, средний ресурс использования предохранителей свыше 40 – 50 тыс. км. Если установлены зарубежные комплектующие, то интервал замены увеличится на треть.

При покупке сверяйте номера каталожных артикулов, консультируйтесь со специалистами СТО на предмет совместимости комплектующих.

Замена предохранителей и реле Лада Гранта

Перед тем как заменить перегоревший предохранитель, нужно узнать по какой причине перегорел предохранитель.

Перегоревший предохранитель указывает на перегрузку или замыкание, в какой либо цепи

Устанавливать новый предохранитель нужно только после исправления причины перегорания предохранителя.

Силовые предохранители находятся в моторном отсеке

Чтобы заменить предохранители в моторном отсеке:

Отключаем минусовую клемму аккумулятора;

Поддеваем крышку блока предохранителей

Снимаем ее с монтажного блока

На внутренней стороне крышки нанесена схема расположения предохранителей

Вынимаем поврежденный предохранитель, который определяется по перегоревшему волоску и вставляем с такими же параметрами номинального тока

Величина номинального тока предохранителя приведена на задней стороне зажима.

Кроме того, зажим имеет цветовую маркировку, по которой можно дополнительно определить величину номинального тока.

Если замененный в последний раз предохранитель через некоторое время вновь перегорает, нужно проверить соответствующую электрическую цепь.

В любом случае запрещается замена предохранителей проволокой или другими аналогичными средствами, т. к. это может привести к серьезному повреждению электрооборудования.

Рекомендуется постоянно иметь под рукой в блоке предохранителей запасные предохранители.

Установить крышку блока предохранителей.

Монтажный блок в салоне автомобиля

Для доступа к предохранителям и реле в салоне автомобиля:

потянув, снимаем крышку, преодолевая сопротивление пяти фиксаторов

Расположение фиксаторов на крышке монтажного блока

Отсоединяем колодку проводов от выключателя привода замка багажника

На внутренней стороне крышки нанесена схема расположения предохранителей и назначение

Пинцетом извлекаем предохранитель, определяем его исправность.

Заменяем перегоревший предохранитель

Большим пинцетом вынимаем реле.

Заменяем неисправное реле новым

Предохранители монтажного блока в моторном отсеке

Главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне

Силовая цепь генератора

Силовая цепь генератора

Цепь питания вентилятора системы охлаждения

Цепь питания электроусилителя рулевого управления

Предохранитель на дворники лада гранта

Где находятся предохранители Лада Гранта

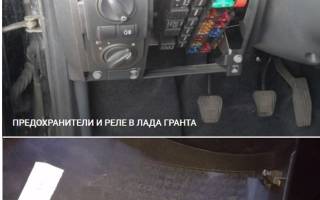

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.
Как открыть крышку монтажного блока Лада Гранта
Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.
Крышка монтажного блока Лада Гранта
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Схема предохранителей Лада Гранта

Предохранитель Сила тока, А Защищаемая цепь
F1 15 — Реле включения вентилятора охлаждения двигателя
— КЗ 2х2
— Контроллер(блок управления двигателем)
— Форсунки
— Катушка зажигания
F2 30 Электростеклоподъемники
F3 15 Аварийная сигнализация
F4 20 — Стеклоочиститель
— Подушка безопасности
F5 7,5 Клемма 15 замка зажигания
F6 7,5 Фонарь заднего хода
F7 7,5 — Клапан адсорбера
— Датчик массового расхода воздуха
— Датчик кислорода 1/2
— Датчик скорости
F8 30 Цепь обогрева заднего стекла
F9 5 Габаритные огни по правому борту
F10 5 Габаритные огни по левому борту
F11 5 Задние противотуманные фары
F12 7,5 Ближний свет по правому борту
F13 7,5 Ближний свет по левому борту
F14 10 Дальний свет по правому борту
F15 10 Дальний свет по левому борту
F16 10 Передняя противотуманная фара по правому борту
F17 10 Передняя противотуманная фара по левому борту
F18 15 Обогрев передних сидений
F19 10 АБС (Антиблокировочная система тормозов)
F20 15 — Звуковой сигнальный прибор
— Замок багажника
— Коробка передач
— Прикуриватель
— Диагностический разъем
F21 15 Электробензонасос
F22 15 Центральный замок
F23 10 Дневные ходовые огни
F24 7,5 Кондиционер
F25 10 — Плафон освещения салона
— Стоп-сигнал
F26 25 Антиблокировочная система тормозов
F27 — Резервный
F28 — Резервный
F29 — Резервный
F30 — Резервный
F31 50 Обогрев ветрового стекла
F32 30 — Отопитель
— Электроусилитель рулевого управления

Схема реле Лада Гранта

Реле Описание
K1 Реле вентилятора отопителя.
K2 Реле электростеклоподъемников
K3 Реле стартера
K4 Реле клеммы 15 замка зажигания
K5 Реле указателей поворотов и аварийной сигнализации
K6 Реле стеклоочистителя
K7 Реле дальнего света фар
K8 Реле звукового сигнала
K9 Реле ближнего света фар
K10 Реле обогрева заднего стекла
K11 Реле контроллера(блока управления двигателем)
K12 Реле электробензонасоса

Монтажный блок Лада Гранта под капотом

Нумерация слева направо.
Монтажный блок Лада Гранта под капотом

F1, 50A Электроусилитель рулевого управления;
F2, 30A Вентилятор отопителя
F3, 60A Генератор
F4, 60A Генератор
F5, 30A Ближний свет фар
Просто сам недавно искал. Может пригодится кому.

Чтобы предотвратить выход из строя электрооборудования и приборов, в электропроводке авто присутствует такой элемент, как блок предохранителей Гранта Лифтбек.

Если он установлен неправильно, то обычное замыкание в любом из электроузлов приведет к возгоранию проводки, что может стать причиной внутренних повреждений и даже самовозгорания машины. Поэтому монтаж этого элемента требует особого подхода и осторожности.

Особенности размещения предохранителей в Ладе Гранта Лифтбек

Предохранители Гранты Лифтбек располагаются возле левой руки водителя.

Для получения доступа достаточно демонтировать декоративную заглушку, потянув ее вниз.

Чтобы удобно было работать, заглушку можно снять полностью, для чего вытащить ее из пазов, на одном из которых фиксируется кнопка открытия багажника (ее тоже снять, относится к модификациям «люкс» и «норма»).

За что отвечает каждый предохранитель

Контроллеры ответственны за определенные функции в управлении транспортным средством.

Схема предохранителей Гранты Лифтбек выглядит следующим образом:

Нумерация	Максимальное значение I на участке цепи, в Амперах	Функционал
F1	15	-электроблок, управляющий ДВС;

-корректная работа инжектора;

-блок воспламенения искры;

F2 30 Электропривод стеклопдъемников; F3 15 Работа аварийного оповещения; F4 20 -airbag;

-подача стеклоочищающей жидкости;

F5 7,5 Работа узла зажигания; F6 7,5 Включение сигналов заднего хода; F7 7,5 Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента; F8 30 Обогревание стекла, расположенного сзади; F9 5 Сигнальные фонари R F10 5 Сигнальные фонари L F11 5 Включение ПТФ (задние); F12 7,5 Работа лампы БС R F13 7,5 Работа лампы БС L F14 10 Работа лампы ДС R F15 10 Работа лампы ДС L F16 10 Включение ПТФ R F17 10 Включение ПТФ L F18 15 Система подогрева водительского и пассажирского кресел; F19 10 Антиблокиратор колес; F20 15 -розетка для прикуривателя;

-электрозамок в багажнике;

F21 15 Система подачи топлива; F22 15 ЦЗ; F23 10 включение дневных фонарей; F24 7,5 Кондиционирование воздуха; F25 10 Внутренний свет, торможение (свет); F26 25 Антиблокиратор колес; F27 — Вспомогательный; F28 — Вспомогательный; F29 — Вспомогательный; F30 — Вспомогательный; F31 50 Подогрев смотрового стекла; F32 30 Усилитель руля на электроприводе и печка.

Особенности системы предохранителей у Лады Гранты Лифтбек

Электроузлы, отвечающие за запуск мотора, АКБ и контур генератора, не имеют собственных предохранителей. Поэтому при демонтаже этого электрооборудования, обязательно отключайте аккумулятор (снять клемму «-»), чтобы цепь не замкнула.

Если выйдет из строя предохранитель прикуривателя Лады Гранты Лифтбек, то вы не сможете завести машину, так как в блоках старого образца один контроллер (F20) отвечает за несколько функций, в том числе и иммобилайзер. Пока иммобилайзер не будет работать, цепь не замкнется авто не заведется.

Блок предохранителей Лады Гранты Лифтбек состоит из двух модулей. Один из них в салоне, а другой размещен в подкапотном пространстве, там вы сможете найти предохранитель бензонасоса.
Если какой-либо из предохранителей часто перегорает — задумайтесь о правильной работе цепи, обратитесь за помощью к специалистам. Самостоятельно вносить изменения в схему не рекомендуется.

Видео — Блок предохранителей Лады Гранты. Монтажный блок

Видео — Замена предохранителя Lada Granta

Не верная работа дворников входит в список пяти неисправностей при которых запрещена любая эксплуатация автомобиля, даже движение до места ремонта. Поэтому следует со всей серьёзностью относиться к вопросам ремонта и диагностики механизма дворников.

Почему могут не работать дворники?

Самые основные причины, по которым могут не работать дворники на Лада Гранта.

1. Неисправен подрулевой переключатель режима работы дворников.
2. Неисправно контактное реле.
3. Неисправен предохранитель.
4. Неисправен механизм дворников (моторчик, рампа).
5. Обрыв цепи.

Рассмотрим каждую из этих причин отдельно.

Перегорел предохранитель

Самая часто возникающая ситуация — это перегорание предохранителя. Начинать диагностику следует именно с него, для этого замените предохранитель на другой из монтажного блока. Номер предохранителя стеклоочистителя в монтажном блоке F4. Подробная схема монтажного блока здесь.

Предохранитель стеклоочистителя обозначен стрелкой

Реле дворников «приказало долго жить»

Если при замене предохранителя на заведомо исправный дворники по прежнему не работают, то проверяют контактное реле. Проверка такая же, его меняют на заведомо исправное.

Реле стеклоочистителя обозначено стрелкой

Не верная работа подрулевого переключателя

Дворники автомобиля работают только при включённом зажигании. Поэтому, если вы пробуете включить стеклоочиститель на выключенном зажигании и ничего не происходит, то это не поломка!

Подрулевой переключатель режимов работы дворников автомобиля

Если не работает какой-то из режимов, то скорее всего вышел из строя подрулевой переключатель.

Если при замене подрулевого переключателя на исправный дворники по прежнему не работают, то необходимо смотреть приходит ли напряжения на разъём предохранителя.

Снимаем переключатель режимов дворников для визуальной диагностики

Если напряжение на разъёме предохранителей присутствует, то подрулевой переключатель исправен.

Поломка механизма дворников

Часто откручивается гайка на 13

Начинают проверку с визуального осмотра механизма и проверки затяжки резьбовых соединений. Не редкая ситуация когда не затянута гайка на выходном валу редуктора механизма дворника, который удерживает кривошип привода трапеции. Далее, пробуют подать напряжение на моторчик напрямую с аккумулятора, это поможет выяснить, исправен ли ли моторчик дворников.

Отсутствие напряжения на моторчике

Если после проверки реле, предохранителей и переключателя дворники по-прежнему не работают, то проверяют напряжение на клеммах моторчика. Если оно отсутствует, то где-то обрыв цепи.

Замена предохранителей на автомобиле Лада Гранта

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

В комплектациях Норма и Люкс ниже блока управления фарами имеется кнопка открывания багажника, снимая крышку нужно аккуратно отсоединить её от штекера:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

Монтажный блок имеет следующий вид:

На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов

№ предохранителя	Сила тока, А	Защищаемые электрические цепи
F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.

Рассмотрим силовой блок предохранителей. Он находится под капотом:

Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля

№ предохранителя	Сила тока, А	Защищаемые электрические цепи
F1	50	Электроусилитель рулевого управления
F2	30	Вентилятор отопителя
F3	60	Генератор
F4	60	Генератор
F5	30	Ближний свет фар

Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.

Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя. Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер.

Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.
