Симптомы пробитой прокладки головки блока цилиндров: основные признаки

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Признаки пробитой прокладки головки блока цилиндров

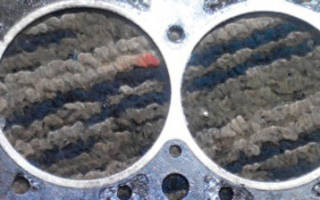

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

1. Каналы водяной рубашки блока и головки.
2. Маслопроводящие каналы.
3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Из какого материала не была бы изготовлена уплотнительная прокладка, опасность её прогара существует всегда.

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

На ранних стадиях разгерметизации двигатель может не подавать никаких признаков неисправности.

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

• неправильная, неровная установка прокладки;
• несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
• нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
• некачественная прокладка;
• раковины и микротрещины в привалочных плоскостях головки или блока.

Таким образом, для выявления проблем с прокладкой на ранних стадиях достаточно просто внимательно осмотреть двигатель после замены прокладки или другого ремонта, связанного с демонтажем головки.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.

Признаки пробитой прокладки ГБЦ ВАЗ

Одна из основных частей любого двигателя – это блок цилиндров. Пробой его головки грозит капитальным ремонтом силового агрегата. Причем признаки пробитой прокладки ГБЦ («Калина» не исключение) могут возникать уже спустя 100 тысяч километров пробега. Ездить с этой неисправностью категорически нельзя. Но как определить данную поломку? Сегодня мы узнаем, что делать, если пробило прокладку ГБЦ, какие признаки и причины данного явления.

Почему так случается?

Есть несколько наиболее частых причин, по которым возникает данная неисправность. Первая – это перегрев силового агрегата. Часто такое случается из-за некачественного антифриза. Водитель просто не успевает уследить за ростом температуры, как следствие – возникает перегрев. Также нельзя ездить на старом тосоле. Такая охлаждающая жидкость должна меняться раз в 2 года. Со временем она теряет свои свойства, выпадает в осадок и ухудшается теплообмен.

Какие прокладки подвержены пробою?

На данный момент существует несколько типов прокладок:

Косвенные признаки

Первое, на что следует обратить внимание, – это поведение машины на ходу. Если она стала менее динамичной или повысился расход топлива, знайте, это признаки пробитой прокладки ГБЦ. При данной неисправности охлаждающая жидкость начинает попадать в камеру сгорания. Самого тосола в расширительном бачке становится меньше. Посмотрите его остаток.

Пена на щупе

Проверьте уровень остатка масла в двигателе. Если на щупе имеются характерные пузырьки, как на фото, это свидетельствует о неисправности в двигателе.

Выхлоп

Как еще определить, что пробита прокладка ГБЦ ВАЗ-2115? Признаки неисправности – наличие белого дыма из глушителя при работающем двигателе. По мере прогревания мотора он не пропадает. Это свидетельствует о наличии конденсата в газах.

Масло в расширительном бачке

Поскольку при такой неисправности смешиваются обе жидкости, не исключено, что масло попадет в расширительный бачок. Сам по себе тосол – маслянистый. Но если внутри бачка есть характерные пятна машинного масла, это признаки пробитой прокладки ГБЦ. Иногда эта жижа пузырится, если двигатель заведен. Это значит, что в расширительный бак попало не только масло, но и выхлопные газы. Нужно срочно искать место, откуда произошло смешивание.

Место крепления прокладки

В некоторых случаях в месте соединения головки с блоком вырываются газы из камеры сгорания наружу. Также отсюда течет масло. Но это уже из-за неправильной затяжки болтов. Если ранее этот узел ремонтировался, спросите у мастеров, с каким моментом они затягивали болты. Для каждого автомобиля есть своя норма. Если они затягивали «на глаз», вскоре будет пробита прокладка ГБЦ. Признаки (ВАЗ-2114 в том числе) – сильная течь масла в месте соединения обеих узлов двигателя. Затягиваются болты на блоке при помощи динамометрического ключа. В конце статьи мы расскажем, с каким моментом нужно закручивать головку блока.

Компрессометр в помощь

Явные признаки пробитой прокладки ГБЦ – снижение компрессии в одном или нескольких цилиндрах. Если в первом цилиндре данный показатель составляет 10 (на дизельных моторах эта цифра в 2-2,5 раза выше), а на втором – всего 6, значит имеется пробой внутри. При этом масло не будет вытекать наружу через зазоры.

О стоимости

Цена новой прокладки составляет от 500 до 3 тысяч рублей в зависимости от страны происхождения автомобиля. Разумеется, для отечественного авто она будет ниже. Купить данную прокладку можно в любом автомобильном магазине городе. Но не стоит экономить и приобретать самую дешевую. Сейчас на рынке много подделок. Внимательно смотрите на качество изделия. Если имеются сомнения, выберите другого производителя. Часто некачественные прокладки прогорают уже через месяц после эксплуатации.

Замена

Если признаки поломки подтвердились после снятия «головы», выполняется замена пробитого элемента. Блок цилиндров – одна из важнейших частей двигателя. Поэтому при покупке прокладки специалисты советуют приобрести комплект новых крепежных болтов. Старые при выкручивании уже не будут соответствовать тем требованиям. Новые болты стоят не более тысячи рублей. Если у вас 16-клапанный мотор и длина элементов не менее 95 миллиметров, можно ограничиться лишь покупкой прокладки. Также для замены понадобится динамометрический ключ. Перед установкой новой прокладки необходимо убедиться в целостности блока цилиндров. Если ему нужна дополнительная шлифовка, приобретается деталь увеличенной толщины. Она должна компенсировать слой снятого металла при шлифовке.

Момент затяжки

После установки детали необходимо закрутить болты при помощи динамометрического ключа. Затяжка производится от центра. Сначала идет нижний, а затем верхний центральный болт. Затяжка делается в четыре приема. Сперва болты закручиваются с усилием в 2 килограмма на сантиметр (для автомобилей ВАЗ-2108-21099). Дальше затягиваются по второму кругу с усилием 8 кгс*м (так же, от центра). После это каждый болт докручивают на 90 градусов. Далее они затягиваются повторно, тоже на 90 градусов.

Результаты замены

После установки новой прокладки необходимо залить все слитые жидкости и проверить исправность работы двигателя. Автомобиль должен работать плавно и устойчиво, без белого дыма из выхлопной. Динамика разгона возобновляется, уменьшается расход топлива. Через некоторое время проверьте щуп и тосол в расширительном бачке. Здесь не должно быть пузырьков и отложений. Если все сделано правильно, деталь служит несколько сотен тысяч километров.

Заключение

Итак, мы выяснили, как своими руками определить пробой прокладки ГБЦ. Данный элемент рассчитан на весь ресурс мотора и не является расходным материалом. Поэтому если не нарушать температурный режим и не заливать низкооктановый бензин, риск попасть на такой ремонт близится к нулю. Кстати, на дизельных грузовых автомобилях устанавливается стальное уплотнительное кольцо (пример – российский «КамАЗ»). Это довольно надежное решение, так как металл соприкасается с металлом. Крепится это кольцо на четырех зажимных болтах. Поэтому пробой прокладки ГБЦ на автомобиле КамАЗ исключён на 99 процентов, чего не сказать про обычные легковые машины, коих на дорогах нашей родины миллионы.

Прогорела прокладка гбц последствия

Белорусский автосервис

г. Липецк ул. Фадеева 9 +7 905 688 68 78

Пробита прокладка ГБЦ. Причины и последствия

Раз вы читаете эту статью, то пробило прокладку головки блока цилиндров, скорее всего с вашим авто подобное случилось уже, а если нет, то возьмите на заметку. Что ж начнём, если прогорела прокладка ГБЦ или же прокладку головки блока цилиндров продуло, по сути это уже не важно, исход один, неизбежен ремонт. Причем данная болячка характерна большинству моторов, однако вот как бывает, владельцы одинаковых автомобилей могут ответить по разному на вопросы о своём опыте замены прокладки ГБЦ. У первого подобного опыта может и вовсе не быть, а второй уже успел столкнуться с этой проблемой, и расскажет пару историй о том, как он менял сам или ездил в сервис. Здесь мы постараемся разобраться, из-за чего пробивает прокладку ГБЦ и что же необходимо сделать для того, чтобы такое больше не повторился. Как уже говорилось выше, прокладку пробить может почти на любом моторе, неважно бензиновый он или дизельный, турбированный или «атмосферник», камазовский или мерседесовский…

Кстати камазовский двигатель в этом плане заслуживает отдельного внимания, однако, о нем поговорим чуть позже.

О признаках пробитой прокладки

* Самым явным и неоспоримым признаком пробитой прокладки ГБЦ – является так называемый прострел наружу, то есть вырываются наружу газы из-под головки. Это сложно не заметить, плюс «акустическое сопровождение» – будет очень громко.

* Еще один вид прострела – это он же между цилиндрами. Скажем, между третьим и четвёртым, в этом случае подобный прострел снаружи уже будет очень трудно определить, и нужно идти к аппаратурщику измерять компрессию. Ладно, допусти сразу понять очень сложно – ибо он без спецэффектов, подобные перовому случаю, тогда обратим косвенным и не столь явным признакам. Это, например, когда мотор (по любому) начинает троить, и Вам повезло, если причина «троения» двигателя и отсутствие компрессии в двух цилиндрах кроется всего лишь в пробитой прокладке ГБЦ, а не случилось что-либо пострашнее.

* Следующий признак, это наличие выхлопных газы в подкапотном пространстве, а точнее в радиаторе, которое, тоже является одним из вероятных признаков пробитой прокладки, однако не всегда, что радует. Ибо, бывает, что газы попадают туда сквозь какую-нибудь очень маленькую трещину, которая где-нибудь в головке, или на стенке одного цилиндра. При этом в большинстве случаев работает весьма стабильно, и единственно будет охлаждающая жидкость понемногу пропадать и парить выхлопная, а так ничего страшного в принципе, но всё же, в дальнейшем, такой незначительный дефект, скорее всего, разростется и превратится в полноценный прострел.

* И последнее, что может сигнализировать о пробивании прокладки, это течи наружу масла и воды. Тут что-либо о причинах однозначно сказать сложно, проверяем, если головка не искривлена, то лишь просто меняется прокладка, и всё.

Для начала рассмотрим причины, которые могут способствовать появлению этой проблемы:

* Итак, первое и самое главное, источник всех бед в моторе – это его перегрев. От него и исходят все беды, и, разумеется, в числе главных прострел прокладки ГБЦ. Рассмотрим, каким образом тут могут развиваться события: если прокладка выполнена с применением из железо-асбеста, то она порой может не выдержать воздействие высоких температур, которое появляется вследствие сильного перегрева. В итоге прокладка начнет прогорать, и после этого прогоревшая часть её прочность теряется, и появляется риск быть выдутой. Ещё одно из потенциальных последствий перегрева – это искривление ГБЦ, точнее её плоскости, что особенно свойственно алюминиевым головкам, а выполненные из чугуна такими синдромами не страдают – они не любят покрыться трещинами. Во-первых, искривление нужно выявить, и если оно существует, то головку необходимо шлифовать, однако, не нужно шлифовать головку просто так, ради профилактики, когда всё в порядке, то есть она ровная.

* Вторая причина, кроется в болтах крепления ГБЦ, а точнее правильности их затяжки. Весьма важно затянуть головку, прилагая при этом именно с должное усилие, то есть, не перетянув и не затянув слабо. О том, что случится, если переборщить с усилием. Если перетянуть головку, то появится риск отрыва болта, а точнее его головы, в результате чего прижимное усилие от одного болта теряется, и головка уже не прижимается, как полагается. Кстати, это явление довольно частое. Если и с вами подобное случилось, однако не пробило прокладку, то можно попытаться выкрутить отломанный кусочек болта из блока и вместо него поставить другой. Как же делается это? Необходимо сварка и железная трубка, диаметром чуть меньше самого болта. Трубку необходимо приставлять к отломанному болту, и изнутри обваривать, можно приварить гайку на макушку, оторванные болты ГБЦ в большинстве случаев можно без особых усилий выкручивать. Ну а если же головка слабо затянута, то, как Вы понимаете, также вероятность прострела увеличивается, и в силу этого при монтаже головки блока необходимо найти динамометрический ключ и выяснить точные данные о значения усилия для затяжки головки ГБЦ именно модели вашего авто.

* И наконец, третье. Что насчёт качества самой прокладки, то если она, мягко говоря далеко не идеального, то, что же можно ожидать от неё? Она же будет прострелена и/или прогорит, так как сделана из материалов непонятного происхождения, и производился непонятно кем, не менее непонятно где! Ведь вполне возможно, ваш сосед Рустам их штампует у себя в подвале или гараже и злостно хихикает, в предвкушении новых у жмотов простреленных прокладок, которое купили его изделие с лейблом Гараж Инкорпорейдтид за пару копеек. Очень важно помнить старую истину, что не бывают хорошие запчасти дешевыми, и уж лучше переплатить 30-40%, однако и приобрести качество, чем какие-то проценты сэкономить, приобретая откровенно некачественные прокладки, и биться об стену снова через месяц, пытаясь устранить следы прострела.

А теперь рассмотрим случаи с КамАЗами, как и было обещано в начале. Итак, Прокладки ГБЦ у камазовских двигателей как таковой можно смело сказать, что и нет. Ведь для того, чтобы обеспечить герметизации камеры сгорания применяется стык железа к железу. Пару слов об этой конструкции. Вставляется уплотнительное кольцо (стальное) в алюминиевую головку, и чудовищным усилием четырех болтов прижимается к самой гильзе. В результате такого «ноу-хау», прострелы из под камазовского ГБЦ являются довольно большой редкостью. Ну, разве что один из болтов оторвется, или же двигатель нагреют до такого состояния, что алюминий головок «обретёт» весьма ненужную эластичность, и в результате стальные кольца под давлением болтов продавят в нем пару микрон, которых и будет вполне достаточно, чтобы «прострелила».

С чего мы это взяли? Известен такой случай, когда на уборке нагрели еврик водилы алкаши, и в результате пока доехали до базы, было полностью прострелено четыре цилиндра. И когда тот мотор разобрали, то мастера удивились очень, ведь, как обычно, из головок стальные кольца вытаскивать сложно, а тут повываливались они сами. И что ещё было удивительно, ни один из поршней не поплавился, и тогда до мастеров посетил яркий луч надежды, что россияне научились, наконец, делать качественные детали.

А что насчёт той резины, которая называется прокладка ГБЦ мотора КамАЗ, так это, можно считать лишь тремя уплотнительными кольцами, и силиконовым пыльников. Правда, сейчас уже стали попадаться и прокладки, сделанные на твердой основе, качество которых «камазоводов» порадовало очень.

Что ж, в качестве эпилога, если вы уже уверены, что у вас прокладку ГБЦ пробило, то ни в коем случае не стоит откладывать ремонт, и ездить противопоказано, ну разве что лишь до автосервиса. Удачи.

Признаки пробитой прокладки ГБЦ

Прокладка ГБЦ обеспечивает герметичность блока и гарантирует одностороннее поступление газо-воздушной смеси внутрь камеры. В рабочем состоянии она также способствует нормальному смешиванию охладительной жидкости, топлива и масла. Пробой прокладки приводит к ряду отрицательных изменений, связанных, как с работой двигателя, так и с функциями других важных механизмов. В данной статье описываются причины и признаки пробитой прокладки ГБЦ, правила диагностики и меры, предпринимаемые при обнаружении пробоя.

Почему пробивает прокладку ГБЦ

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные. При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс.

Признаки пробитой прокладки ГБЦ

Пробитая прокладка ГБЦ может проявляться самыми различными признаками и симптомами. Ниже мы рассмотрим наиболее распространенные:

Белый дым из выхлопной трубы — один из признаков пробитой прокладки ГБЦ.

Из-под ГБЦ выходят выхлопные газы. Наиболее распространённый симптом пробитой прокладки, который становится заметен внешне и по громким хлопкам из-под капота.

Между цилиндрами заметен прострел. В данном случае смешиваются выхлопные газы и топливная смесь из разных цилиндров. а в работе машины наблюдаются такие же неполадки, как при троении двигателя. Кстати, он запускается с трудом, но стабильно работает после прогревания. Поломка определяется с помощью замера компрессии цилиндров (в нормальных условиях она не должна сильно отличаться).

В один из цилиндров проникает антифриз. Эта причина проявляется в выходе белого выхлопного дыма (наполненного паром) из трубы даже при положительной температуре воздуха и в падении уровня тосола.

Масло вытекает наружу из-под ГБЦ. Его потёки заметны в районе стыка БЦ и головки.

Двигатель быстро нагревается и перегревается по причине того, что горячие пары выхлопа проникают в охладительную систему и мешают ей эффективно действовать.

Антифриз и масло смешиваются в моторном отсеке. Такая проблема ухудшает рабочие показатели двигателя, увеличивает его износ. Показателем данной неисправности являются маслянистые пятна в расширительном бачке. При смешивании антифриза с маслом на внутренней стороне крышки образуется рыжеватая эмульсия, похожая на сметану или майонез.

Плохо работает печка из-за попадания выхлопа в систему охлаждения. В результате часто меняется температура охлаждающей жидкости, а теплообменник отопителя работает неэффективно.

В патрубках радиатора увеличивается давление из-за попадания выхлопных газов из-под прокладки ГБЦ. Для обнаружения данного признака нужно ощупать патрубки – они становятся слишком твёрдыми.

На свечах появляется сильный нагар. Из-за проникновения воды или антифриза внутрь цилиндров свечи даже намокают.

Одним из наиболее очевидных признаков перегрева двигателя служит высыпание конденсата на поверхности. Однако прогар или пробой прокладки ГБЦ – лишь одна из многих причин этой неисправности.

Читайте также: Что такое ГБЦ в автомобиле и как она устроена.

Как проверить прокладку головки блока цилиндров

Для проверки прокладки ГБЦ не нужно специального оборудования или большого автослесарного опыта. Процедура включает в себя:

Пена из под крышки бачка — еще один признак пробитой прокладки ГБЦ.

Проверка выхлопного дыма. Если он белый, то есть содержит много пара, внутрь цилиндров попадают посторонние жидкости. Если в системе охлаждения используется антифриз, дым характеризуется сладковатым запахом, а в радиаторе быстро падает уровень ОЖ.

Проверка крышек расширительного бачка и радиатора и горловин для залива моторного масла. Рыжеватая эмульсия образуется на крышке горловины при попадании антифриза в мотор. А при попадании масла в систему охлаждения появляются отложения на крышках радиатора и бачка.

Проверку герметизации прокладки ГБЦ при включённом двигателе. Не должно быть дыма и звенящих посторонних звуков.

Проверку наличия выхлопных газов в охлаждающей системе. Для этого надо посмотреть в расширительный бачок или радиатор, сняв крышку. При большой утечке жидкость бурлит. Слабое стравливание выхлопных газов определяют с помощью воздушного шара, целлофанового пакета или презерватива.

Читайте также: Причины и последствия перегрева двигателя .

Что делать при пробое прокладки ГБЦ

Наличие пробитой прокладки ГБЦ не препятствует вождению автомобиля, однако делать это крайне нежелательно, потому что из-за этого нарушается работа других функциональных блоков и механизмов, быстрее изнашиваются детали. В сравнении с другими рабочими узлами машины прокладка недорога, а её замена не требует много времени. Однако ремонт в автомастерской может стать причиной больших трат, чем покупка самой запчасти:

• Если при снятии головки блока цилиндров специалисты обнаружат, что крепёжные болты не соответствуют рабочим характеристикам из-за того, что их «повело», придётся заменить и их. Иногда болты приходится грубо срывать – нарушение геометрии прокладки не позволяет выкрутить их аккуратно. Кроме того, на современных автомобилях часто ставят болты, работающие на предел текучести, и их приходится менять после снятия ГБЦ.
• Если деформация прокладки привела к искажению плоскости ГБЦ (случается редко), нужна шлифовка. Такая работа проводится на специальном оборудовании и требует дополнительных расходов. Следует учитывать, что после шлифовки необходимо покупать новую прокладку с учётом снятого слоя металла.

При замене прокладки ГБЦ своими руками необходимо качественно очистить снятую головку от накипи, нагара, потёков и кусков демонтированной прокладки. Далее с помощью мерной линейки проводится проверка плоскости головки – перепад по поверхности не должен составлять больше 1 мм, иначе придётся отдавать деталь на шлифовку. Для ревизии плоскостности также подходит толстое стекло (5 мм толщиной и больше). После укладки его плашмя на поверхность смазанной маслом головки перепады становятся заметны как воздушные пятна.

Чтобы новая прокладка хорошо «уселась» рекомендуется перед монтажом смазать её графитовой смазкой. Это также облегчит демонтаж после износа. После замены прокладки головки блока цилиндров не рекомендуется доводить двигатель до работы на предельной мощности. Это помешает новой детали хорошо «улечься». В дальнейшем следует проверять признаки пробоя, обращая внимание на цвет дыма, наличие эмульсии и жирных разводов, выход выхлопных газов из цилиндров и т.д.

Читайте также: Что такое динамометрический ключ и как им пользоваться.
