Коробка передач мотоцикла Иж Планета

Разборка. При неполной разборке КПП Иж Планета (без снятия первичного вала и не снятом с рамы двигателе) отсоедините правый глушитель с выхлопной трубой и подножкой водителя, рычаг ножного тормоза, резиновые чехлы цепи от патрубков двигателя, снимите правую крышку картера, выньте стержень из отверстия первичного вала, разъедините цепь, слейте масло из полости коробки передач.

Если коробка Иж Планета разбирается полностью (со снятием первичного вала и валиков вилок переключения передач) то дополнительно снимите левый глушитель с выхлопной трубой (двигатели ИЖПЗ, ИЖП4), левую крышку картера, разберите муфту сцепления,
передачу от двигателя на сцепление, снимите вал с сектором, пружиной и шайбой пускового механизма. Дальнейшую разборку проводите в следующем порядке:

* выверните 8 винтов крепления крышки коробки передач;
* снимите крышку коробки передач отверткой и легкими ударами молотка, не допуская повреждения прокладки. Если сектор переключения снимается вместе с крышкой коробки, то опорная шайба вала переключения выталкивается сектором и при перекосе может затруднить снятие крышки. В этом случае поправьте шайбу отверткой через зазор между крышкой и картером;
* снимите опорные шайбы с вала переключения передач и с первичного вала, причем шайба вала переключения иногда может прилипать к выступу крышки;
* снимите прокладку крышки и сектор переключения передач;
* выньте механизм переключения передач;
* выпрессуйте промежуточный вал с помощью съемника;
* отведите отверткой фиксатор, извлеките вал переключения передач с регулировочными шайбами, обратив внимание на количество шайб;
* снимите шестерни 1 —3-й и 2—4-й передач вместе с вилками переключения. Выньте из картера шестерню 1-й передачи промежуточного вала;
* выпрессуйте из подшипника первичный вал и выньте валы вилок переключения, сняв предварительно стопорную планку. Разборку вторичного вала производите в следующем порядке:
* разогните стопорную шайбу звездочки вторичного вала;
* отверните гайку (резьба левая), снимите шайбу и звездочку, чтобы не рассыпать ролики, придержите вал рукой;
* положите крышку вниз шестерней и выньте вторичный вал, следя за тем, чтобы не рассыпались ролики;
* выпрессуйте сальник, выньте установочное и опорное кольца из отверстия крышки;
* выпреосуйте наружное кольцо подшипника.

Ремонт или замену деталей КПП Иж Планета производите, если:

* износились или сломаны зубья шестерен, выкрошилась рабочая поверхность зубьев, изношены или смяты кулачки;
* износились вилки переключения передач;
* поврежден или изношен сальник вторичного вала (пропускает масло из коробки передач);
* изношены бронзовые втулки вто -ричного вала;
* изношены (большой зазор), или разрушены подшипники. Детали коробки передач, непригодные для дальнейшей эксплуатации (валы, шестерни, втулки, пружины, подшипники, сальники), замените. Изношенные втулки вторичного вала можно заменить втулками ремонтного размера, изготовленными из бронзы согласно эскизу на рисунке.

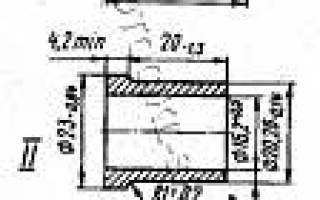

I – для двигателей “Планета”, II и III – для двигателей “Юпитер”

После запрессовки втулок просверлите в них отверстия для подвода смазочного масла, а также разверните втулки, соблюдая соосность с зубчатым венцом вторичного вала. Диаметр отверстия обработанных втулок должен быть больше диаметра первичного вала на 0,030 – 0,074 мм.

В запасные части поставляется вторичный вал в сборе с роликовым подшипником. Для фиксации наружного кольца подшипника на вторичном валу имеется специальное стопорное кольцо, которое при сборке удалите.

Если вторичный вал разбирался, то, как правило, повреждается сальник., и его необходимо тщательно проверить и заменить при необходимости. При сборке не допускается установка роликов и кольца из другого комплекта.

Перед сборкой коробки передач отрегулируйте осевые зазоры вала переключения передач, промежуточного и первичного валов. Для обеспечения осевого зазора вала переключения передач 0,2. 0,4 мм

* наденьте на вал со стороны фиксатора хотя бы одну регулировочную шайбу, смазав предварительно ее консистентной смазкой с целью удержания на валу;
* установите вал переключения передач в отверстие левой половины картера до упора, при этом отведите фиксатор;
* наденьте на свободный конец вала переключения (со стороны крышки коробки передач) шайбу опорную толщиной 1,35 мм;
* проверьте зазор между шайбой опорной и линейкой, поставленной на плоскость левой половины картера без прокладки крышки коробки передач. Зазор должен быть не более 0,2 мм;
* отрегулируйте эту величину зазора за счет установки регулировочных шайб толщиной 0,2. 0,3 мм на торец вала переключения со стороны фиксатора.

Сборку вторичного вала с крышкой коробки передач производите следующим образом:

* установите в отверстие крышки коробки передач опорное и установочное кольца;
* запрессуйте наружное кольцо роликового подшипника до упора и закерните кольцо подшипника в 3—4 точках;
* запрессуйте в крышку сальник вторичного вала;
* смажьте канавку вторичного в^ла. консистентной смазкой и уложите в нее ролики – они не рассыплют-ся;
* осторожно, не повредив рабочую кромку сальника, установите вторичный вал в крышку коробки передач. Целесообразно для гарантии сохранения сальника изготовить специальную втулку, которую надеть на торец вторичного вала;
* установите звездочку, стопорную шайбу и заверните гайку. Подогните шайбу на две грани гайки, наденьте резиновый колпачок на гайку.

При неполной разборке, сборка коробки передач Иж Планетаосуществляется в следующем порядке:

* положите шестерню 1-й передачи кольцевой канавкой на подшипник промежуточного вала, совместив отверстия шестерни и подшипника;
* установите вилку переключения в сборе с шестерней 1-й и 3-й передач канавкой (вилкой) вверх;
* установите шестерню 2-й и 4-й передач вместе с вилкой на первичный вал проточкой (вилкой) вниз;
* наденьте на вал переключения передач со стороны фиксатора необходимое, ранее установленное регулировкой, количество регулировочных шайб;
* приподнимите левой рукой вилку с шестерней 2-й и 4-й передач и, удерживая вал переключения правой рукой, введите шип вилки в верхнюю канавку вала переключения;
* приподнимите левой рукой вилку с шестерней 1-й и 3-й передач и введите шип вилки в нижнюю канавку вала переключения;
* отогните фиксатор и установите вал переключения передач на место до упора в левую половину картера;
* установите на место (в шестерню и подшипник) вал промежуточный с шестернями 3-й передачи и промежуточного вала (в настоящее время изготовляется вал-шестерня);
* проверните вал переключения, сориентировав его точкой у основания зубьев в сторону механизма переключения передач;
* установите сектор переключения так, чтобы его зуб с риской вошел во впадину зубьев против метки на валу переключения;
* установите на промежуточный вал и на вал переключения передач опорные шайбы. При этом необходимо обеспечить осевой зазор промежуточного вала 0,1. 0,2 мм;
* в зависимости от расстояния между привалочной плоскостью крышки коробки передач и торцом втулки вторичного вала (вторичный вал в сборе с крышкой коробки передач) установите на первичный вал стальную разделительную шайбу соответствующей толщины: при расстоянии 16,6 мм и менее шайбу толщиной 2,5 мм, при расстоянии более 16,6 мм шайбу толщиной 2,0 мм;
* наложите прокладку крышки коробки передач, установите крышку на фиксирующие втулки и закрепите винтами. Под головками двух винтов должны быть установлены уплотнительные шайбы;
* проверьте осевой зазор вторичного вала (зазор между опорной разделительной шайбой первичного вала и торцом втулки вторичного вала), который должен быть 0,4. 0,6 мм.

Если зазор не соответствует указанной величине, необходимо демонтировать муфту сцепления и отрегулировать его. При зазоре меньше 0,4 мм ударами молотка через подкладку по торцу вторичного вала подать первичный вал в сторону муфты сцепления. Если зазор, больше 0,6 мм, необходимо первичный вал с подшипником подать в сторону вторичного вала, а пространство между наружной обоймой подшипника и стопорной планкой заполнить регулировочными шайбами толщиной 0,2. 0,5 мм (диаметры 47х38 мм).

При полной разборке коробки передач сборку производите в следующем порядке на левой половине картера:

* установите промежуточный вал со всеми шестернями на место;
* соберите первичный вал с шестернями и установите на место в подшипник;
* наденьте на конец вала переключения передач со стороны фиксатора необходимое количество регулировочных шайб и установите вал в отверстие картера;
* вставьте в канавки шестерен вилки переключения передач и введите шип вилки 1-й и 3-й передач в нижнюю канавку вала переключения, а шип 2-й и 4-й передач – в верхнюю канавку;
* наложите на подшипники первичного и пр омежуточного валов необходимое количество регулировочных шайб, установите и закрепите винтами стопорную планку (со стороны сцепления);
* установите механизм переключения передач;
* установите сектор переключения. передач так, чтобы зуб с риской вошел во впадину между зубьями вала переключения передач против метки;
* наденьте опорные шайбы на валы переключения передач и на первичный вал;
* наложите прокладку, установите крышку коробки передач и закрепите ее винтами.

Величины осевых зазоров валов переключения передач, промежуточного и между первичным и вторичным валами, методы их контроля и регулировок указаны выше. Проведите сборку моторной передачи, муфты сцепления, установите крышку левую и рычаги пускового механизма и переключения передач.

Не нашли то, что искали? Воспользуйтесь поиском:

Подшипники коленвала Иж Планета во Владимире

Подшипник коленвала 163fml-2(200cc),167fmm(250cc) 63/28.

Подшипник коленвала 40NQ6430W1S (усиленный)

Подшипник коленвала Yamaha 93311-632U1

Подшипник коленвала ВАЗ 2101-07, 180502, 62202

Подшипники Подшипник 6304 коленвала YX 110/125 (20х52х1.

Подшипник коленвала Suzuki 09262-35052

Подшипник 3056205 ( 3205 ) DRR

Руль Иж в сборе с переключателями старого образца

Запчасти для мотоциклов ИЖ Звезда ведущая Иж Планета

Подшипник коленчатого вала 2101-07,2121,21213 (180502).

Подшипник коленвала 168F (GB/Т276) Lifan (арт. 00-00000.

Подшипник коленвала 157FMI (125cc),162FMJ (150cc) 63/28.

Подшипник 6208 коленвала (правая половина) для квадроци.

К/вал ИЖ Планета с подшипниками

Подшипник коленвала 83A073B

Подшипник коленвала 83A073B

Шатун Планета в сборе

Подшипник коленвала 6308 186F, 186FD

Барабан сцепления мотоцикла Иж Планета узкий (храповик.

Коленвал мотоцикла Иж Юпитер втулочный

Подшипник коленвала 188F (GB276-89) 6202 Lifan (арт. 00.

поршневая группа ИЖ Планета спорт

Коленвал Юп втулочный

Подшипник 6307 (коленвала) для квадроцикла

Подшипник коленвала diesel technic 463170

Подшипник коленвала 35NQ5528W11

Ремкомплект барабана сцепления ИЖ Планета Юпитер (храпо.

Подшипник коленвала 6208/X28YR1N

Подшипник коленвала для бнзопилы 38 сс

Барабан сцепления мотоцикла Иж Планета широкий (мотоцик.

Подшипник коленвала 177F (GB276-89) 6206 Lifan (арт. 00.

К/вал ИЖ Планета с подшипниками

Подшипник коленвала Yamaha

Подшипник коленвала для бензокосы 340 Кит (арт. 340-021.

Подшипник коленвала Tohatsu 9603-3-6204

Ремкомплект барабана сцепления ИЖ Планета Юпитер (храпо.

К/вал ИЖ Планета спорт

Подшипники коленвала Yamaha, 24-1096 All Balls Racing

Подшипник коленвала 010-206-01

Коленвал мотоцикла Иж Юпитер сепараторный с сепаратором

Подшипник коленвала 6306NRC4

Подшипник коленвала для бензокосы 26 см3 Кит.

Подшипник коленвала мотоцикла Иж Планета 2505 Аеу (пара.

Подшипник 192906 вторичного вала ИЖ

Игольчатый подшипник коленвала триммера 43/52сс

Сальник широкий к/вала Иж Планета 1-49-3

Подшипник коленвала 6208/X28YR1N

Подшипник коленвала 62/32GPC4

Подшипник коленвала ECO, CSP-013

Сальник широкий к/вала Иж Планета 1-49-3

Коленвал мотоцикла Планета с подшипниками (стальные)

Подшипник коленвала 137-142 6201 17137138

Подшипник коленвала для бензотриммера объемом двигателя.

Подшипник коленвала 32х47х39, Yamaha 55, Omax 93311632U.

Подшипник коленвала 010-206-01

Подставка упор боковой Иж Планета

К/вал ИЖ Планета без подшипника

К/вал ИЖ Планета с подшипниками

Коленвал мотоцикла Иж Юпитер втулочный

Сальник коленвала Иж Планета иж49 сб 1-49-3 широкий

запчасти для мотоциклов ИЖ Звезда ведущая Иж Планета

Подшипник коленвала 62/32GPC 4

Коленвал 163FML-2 (200cc) (подшипники D68 мм)

Подшипник коленвала 6207 для двигателей 188F/190F/192F.

Комплект подшипников (KOYO), сальников коленвала ATHENA.

Иж Планета Спорт сепаратор верхней головки шатуна

Подшипник коленвала 22075/1DYR1W

К/вал ИЖ Юпитер втулка

Шатун ИЖ Юпитер втулка (в сборе) 02

К/вал ИЖ Юпитер втулка

Набор подшипников и сальников коленвала YAMAHA JOG50/90.

Коленвал мотоцикла Иж Планета без подшипников

ИЖ-Планета 1962 года.

Может кому пригодится.
Двигатель – разборка и сборка.
Полная разборка двигателя необходима, если заметны серьезные повреждения шатуна, коленчатого вала и его подшипников. Это происходит, например, при заклинивании двигателя, общем сильном износе деталей (грохот, гул при работе). Двигатель приходится полностью разбирать («половинить») также в случае износа левого сальника коленчатого вала (падение мощности, трудный запуск, повышенное дымление из-за подсоса масла в кривошипную камеру из коробки передач).

1. Снимаем с двигателя цилиндр и поршень (см. с. 44).

2. Сливаем масло и снимаем силовой агрегат с мотоцикла (см. с. 25, 42).

3. Сняв левую крышку картера, снимаем моторную передачу, сцепление и пусковой механизм (см. с. 69, 72, 77).

4. Снимаем правую крышку картера. Здесь следует снять генератор вместе с правым сальником коленчатого вала (см. с. 50).

5. Снимаем ведущую звездочку главной передачи (см. с. 80).

6. Разбираем, насколько это возможно, коробку передач (см. с. 81).

7. С правой стороны отверткой отворачиваем винты, соединяющие половины картера и отворачиваем гайки двух болтов.

8. Бородком выбиваем две установочные втулки на половину их длины.

9. Наносим легкие удары киянкой по плоскости разъема половин картера и, помогая монтажной лопаткой, (заводя ее в пазы передней и задней части двигателя) разъединяем половины.

Не раздвигайте половины картера отверткой, вставленной в разъем. Это приведет к повреждению плоскостей стыка и негерметичности картера.

10. Отверткой отворачиваем винты крепления стопорной пластины подшипников коробки передач.

13. Снимаем левую половину картера с коленчатого вала, при необходимости постукивая по ней киянкой.
Внимание!

Будьте осторожны, алюминиевый сплав картера довольно хрупкий.

14. Легкими ударами по наружному кольцу выбиваем оба шариковых подшипника валов коробки передач.

18. Выколоткой из мягкого металла со стороны кривошипной камеры (через отверстие сальника) выбиваем шариковый подшипник.

19. Щипцами извлекаем внутреннее стопорное кольцо.

Аналогично выпрессовываем внешнее кольцо правого коренного подшипника.

23. Если коренные подшипники коленчатого вала подлежат замене, снимаем их аккуратными ударами зубила или подходящим съемником.

1. Промываем все детали в керосине или уайт-спирите и осматриваем их.

На корпусных деталях не должно быть трещин, следов задиров в гнездах подшипников и сорванной резьбы.

Внимание! Правая и левая половины картера заменяются только в комплекте.

2. Стыковочные поверхности картера очищаем от остатков герметика и прокладок.

3. Скалки вилок переключения передач полируем до зеркального блеска.

4. Шабером и шкуркой удаляем с половин картера заусенцы и прочие производственные шероховатости. После этого дополнительно промываем корпусные детали водой с моющим средством.

Ремонт коленчатого вала возможен только в условиях специализированной мастерской.

5. Заполняем левый сальник пластичной смазкой и устанавливаем его вместе с кольцом подшипника, разрезным дистанционным кольцом и фигурной шайбой в левую половину картера.

6. Устанавливаем внутреннее стопорное кольцо.

7. Обильно покрываем ролики коренных подшипников пластичной смазкой, так чтобы они не выступали из сепаратора.

9. Укладываем коленчатый вал левым концом вверх на опоры.

Слегка покачивая, осторожно надеваем левую половину картера на коленчатый вал. Разъем картера должен оказаться в плоскости симметрии шатуна.

11. Смазанный шариковый подшипник устанавливаем на вал.

Инструментальной головкой на 19 мм запрессовываем его до упора.

14. Проверяем легкость вращения коленчатого вала.

15. Дальнейшую сборку двигателя осуществляем в порядке, обратном разборке. При этом на обезжиренные плоскости разъема картера и резьбу болтов наносим термостойкий (не ниже 200 °С) герметик. Однако сначала собираем двигатель без герметика, чтобы убедиться в свободном вращении коленчатого вала и других деталей. Все подшипники, их гнезда и шестерни при этом должны быть смазаны.

Коробка передач Планета-5: сколько масла, схема

Довольно часто на мотоциклах Иж Планета-5 возникают неполадки и поломки. Это становится следствием некачественных комплектующих и низких требований к изготовлению составных частей. И довольно часто страдает именно КПП. Но тут есть и свое преимущество: возможность самостоятельно производить ремонт за счет довольно простой конструкции. И в этом, конечно, поможет схема коробки передач Иж Планета-5, которая будет рассмотрена далее.

Самостоятельная диагностика и ремонт позволят сократить время и средства, которые могут быть затрачены при обращении к профессиональным мастерам.

Как выглядит коробка от Иж Планета-5

Коробка передач на мотоцикле Иж Планета-5 представляется четырехступенчатой, трехвальной системой, в которых происходит постоянное зацепление прямозубых шестерен. Переключение скоростей – ножное. Всего имеется четыре передачи и одно положение нейтральное. Выглядит КПП следующим образом:

Самое главное достоинство используемой коробки передач заключается в том, что ее можно ремитировать, не разбирая двигатель и даже не снимая с рамы. Это очень удобно в плане обслуживания. И, несмотря на то, что КПП подвержена систематичным проблемам в области своей работы, ее можно с легкостью привести в порядок, имея некоторые знания в данной области.

Схема коробки передач Иж Планета-5

Для того чтобы грамотно обращаться с устройством, нужно знать не только принципы его работы и правила эксплуатации, но и схему агрегата. Особенно это актуально, когда необходимо самостоятельно произвести ремонт какого-либо составного элемента мотоцикла. Справедливо это и для коробки передач. Схема КПП Иж Планета-5 выглядит следующим образом:

Каждая деталь будет описана соответственно своему номеру.

1. Первичный вал КПП мотоцикла Иж Планета.
2. Шестерня (зубчатка), необходимая для II передачи.
3. Шайба упора.
4. Кольцо для установки элементов.
5. Шестерня (зубчатка) для II и III передачи.
6. Первичный вал в сборе.
7. Шайбы.
8. Придаточный вал с подшипником.
9. Звездочка для вторичного вала.
10. Стопорная шайба.
11. Гайка для вторичного вала.
12. Гаечный колпачок для вторичного вала.
13. Кольцо.
14. Промежуточный вал.
15. Шестерня (зубчатка) для III передачи.
16. Установочное кольцо.
17. Шестерня (зубчатка) для I и IV передачи.
18. Вид шестерни (зубчатки) I передачи в полном сборном комплекте.
19. Промежуточный вал с шестернями.

После изучения схемы и ее составных элементов можно приступать и к разбору самой КПП.

Как переключать передачи в Иж Планета-5

Для новичков переключение скоростей на мотоцикле – сложность. На самом деле, благодаря имеющейся коробке передач, это не так трудно.

Для того чтобы повысить скорость на Иж Планета-5, необходимо следовать осуществить несколько шагов:

• включить первую передачу и постепенно повышать скорость;
• быстро сбросить газ, одновременно понизив обороты. В это же время следует выжать рычаг сцепления;
• включить следующую передачу;
• сцепление отпустить, после чего уже непосредственно можно увеличивать скорость и повышать обороты.

Во время подъема в гору для увеличения мощности колеса, находящегося сзади, может понадобиться включение низкой передачи, с использованием переключателя «вниз». В таком случае алгоритм действия будет следующим:

• сбросить скорость и выжать рычаг сцепления;
• включить низкую передачу;
• сцепление можно отпускать и прибавлять газу.

Вал переключения передач Иж Планета имеет следующие скоростные режимы: первая (идет с нажимом вниз), вторая и остальные до четырех (идут вверх), а между второй и третьей находится нейтральное положение.

Сколько масла в коробке Планета-5

Производитель заявляет, что в КПП Иж Планета-5 необходимо заливать всего 1 литр масла. При этом данный объем отмечен на встроенном щупе, так что можно наглядно увидеть, налито ли правильное количество масла в коробке передач.

Для того чтобы и мотоцикл и сама КПП работали исправно, необходимо следить за уровнем жидкости и своевременно производить замену. В таком случае мототранспорт можно будет использовать без поломок более длительное время.

Замена масла в КПП Иж Планета-5

Замена масла КПП Иж Планета-5 – обязательное периодическое техническое обслуживание. А это значит, что подобную процедуру во время эксплуатации придется проводить ни раз. Если Иж Планета-5 новый, то замену нужно будет произвести уже после первых 500 км, далее необходимо это делать через каждые 10000 км пробега. Всю деятельность лучше производить сразу после использования мотоцикла, пока масло еще не остыло. Алгоритм по замене:

1. Для удобства мотоцикл можно установить на центральную подставку.
2. Под картер двигателя необходимо подставить емкость, по объему равную 1.,5-2 л. Именно туда будет слито уже используемое масло.
3. Внизу картера располагается кнопка, которая свободно откручивается ключом на 22 мм. Именно это необходимо проделать и уже после слить масло.
4. Кнопку сливного отверстия заворачивают обратно.
5. Теперь работа производится с лючком-эмблемой, находящимся на левой крышке картера. Задний винт крепления ослабляют, а передний выкручивают полностью.
6. Держащийся лючок на заднем винте поворачивают. После этого откроется «окно» в крышке картера. Туда вливают масло для мотора. Далее в такой же последовательности все ставят на место и закручивают.

Видео по замене масла можно посмотреть по ссылке:

Сборка и разборка КПП Иж Планета-5

До того как начать разборку КПП, нужно будет осуществить подготовительные работы. Они включают в себя полную разбору муфты сцепления, устройства запуска, моторной передачи. Также до этого следует слить трансмиссионную жидкость. А уже после можно начинать деятельность по снятию коробки передач.

Для этого необходимо вытащить восемь винтов закрепления, которые находятся в правой части мотора. Далее нужно снять подножки для мотоциклиста, рычаг тормоза ноги, картерную крышку и другие элементы, находящиеся на поверхности.

Основной этап разборки производят над внутренностями крыши узлов. На этой стадии нужно снять вторичный вал и сектор. При извлечении вала с подшипником могут выпасть ролики, поэтому нужно быть очень внимательным. Далее впрессовывают сальник. С первичного вала необходимо снять шестеренки второй и третьей скорости и произвести полный его демонтаж. Верхние и нижние вилки удаляют.

На заключительном этапе производят работы с промежуточным валом. Его достают, фиксаторы с индикатором нейтрала отгибают, вытаскивают копирный валик. Регулировочные шайбы тоже необходимо достать. Далее вынимают переключающий механизм. На этом этапе уже можно производить замену деталей, вышедших из строя или негодных, так как разборка считается законченной.

В сборке КПП Иж Планета-5 поможет схема, представленная ранее. Осуществляют ее в несколько шагов:

1. Сначала необходимо поставить первичный вал Иж Планета-5, размеры которого, если его заменяют, должны строго соответствовать оригиналу.
2. Далее проточкой вниз устанавливают зубчатое кольцо I скорости.
3. Устанавливают пружинку возврата вместе с валом для переключения передач.
4. После ставят на место вилочки и зубчатки в первичном вале.
5. Берут копирный валик и надевают регулировочные шайбы. Производят установку.
6. Фиксируют сектор переключения скоростей.
7. Далее устанавливают храповик с пружиной, затем втулку барабана сцепления и сам барабан.
8. В конце необходимо залить масло в КПП. Уровень определить можно по щупу.

Если все выполнено верно, то после ремонта коробка передач мотоцикла прослужит еще на протяжении длительного времени время. Подробное видео по разборке и сборке коробки передач Иж Планета можно посмотреть в видео:

Частые неисправности КПП Иж Планета-5

Самой частой неполадкой выступает произвольное выбивание II передачи. Также встречаются случаи, когда пропадает четвертая передача. Сбои в работе других тоже встречаются, но значительно реже. Еще одна неисправность связана со сложностью переключения скоростей с повышенной на пониженную, заклинивание. Это возникает вследствие поломки в пружинах переключательного механизма.

Ее одна довольно частая неисправность – тяжелое переключение передач. Такой сбой говорит о том, что неполадка возникла по причине износа регулировочных шайб. Но, как правило, все неполадки в переключении передач Иж Планеты-5 можно исправить своими силами.

Ремонт коробки передач Планета-5

Ремонт КПП производят после разборки коробки. На этом этапе выявляют причина неисправности и заменяют необходимые детали. При этом покупать детали лучше всего в комплекте, так не будет никаких расхождений в размерах во время сборки агрегата. Если следовать инструкциям, приведенным выше, то выполнить ремонт КПП можно с легкостью своими руками. Для удобства детали во время разборки можно подписывать. Раскладывать их же стоит на чистой поверхности, чтобы в конструкцию в дальнейшем не попали инородные тела.

От качества выполняемой работы зависит результат. Поэтому важно внимательно следить за выполнением всех пунктов по сборке КПП с новыми деталями, с помощью которых произошла замена старых.

Заключение

Хотя коробка передач Иж Планета-5 и характеризуется как устройства с частыми поломками, ее можно привести в порядок своими руками. Благодаря этому экономится значительное количество средств на ремонте. А простота самой конструкции только делает данный процесс более доступным. При желании ремонтные работы может произвести и новичок. Схема коробки передач Иж Планета-5 не отличается сложностью в понимании. Главное – разобраться и изучить инструкцию по сборке и разборке. А до этого, конечно, стоит выявить причину, по которой возникали неисправности в коробке.
