Провод асс в замке зажигания

Всем доброго времени суток. На днях увидел в ленте вопрос «как поменять местами III и 0 в замке зажигания». И решил поделится своим способом, правда немного в другом направлении.

Очередная небольшая доработка классики, а именно воплощение положения аксессуары (АСС) на родном замке зажигания ВАЗ 2106 (01-07). Это положение используется для включения магнитолы, прикуривателя, регистратора и т.д. Так же подключив реле можно сделать отключение дворников, фар.(но реле во включенном состоянии может посадить акб).
Включение происходит при повороте ключа зажигания в положение 0.

Итак, что я сделал. Снимаем замок зажигания.

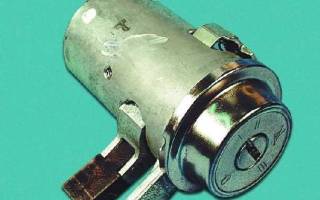

Вот такой замок зажигания у 2101-07.

Снимаем большое стопорное кольцо которое держит контактную группу. Вынимаем её.

Теперь поворачиваем и смотрим…
… смотрим на контакт номер 30

Контакт №30 верхний справа.

положение III лапка касается пластины

поворачиваем на 90* по часовой. Положение 0 пластины над лапкой нет.

поворачиваем ещё на 90*. Это положение зажигание. Над лапкой снова появилась пластина.

Положение I (зажигание)

Для изменения работы контакта № 30 нужно немного его изогнуть. Для этого:

Снимаем маленький стопор. (запоминаем положение пластмассок с контактами чтобы всё собрать обратно)

контактные пластины на оси

Осталась только пластмасса с выводами.

А теперь самое главное что необходимо сделать:
это стоковая

Изгибаем контакт № 30 чуть вверх. Зажимаем пассатижами за верхнюю часть и поворачиваем по часовой стрелке…

должно получится примерно вот так Общий вид.Поищем отличия вид сбоку

Теперь проверяем что получилось. не одевая стопор вставляем все пластмасски на место и так же проворачиваем как и до этого.
Положение III. Над лапкой пластины теперь нет.

Положение III Положение III. Другой ракурс

Положение 0. Пластина над лапкой есть

Положение 0. Лапка касается контакта. Так же положение 0.

Положение I. Лапка всё ещё на пластине ;D

Положение I. Зажигание

Здесь видно что контакт INT постоянно находится на той же пластине что и 30 (чуть дальше)

Теперь переходим к проводке. Ничего страшного нет. Перепаивать и резать ничего не надо!
Смотрим далее (всё стоит на машине поэтому фоток нет):
Заводская распиновка замка и цвета проводов.

INT — чёрный (двойной, один на моргалку, второй на кнопку габаритов)
30 — розовый «+»
15 — голубой с чёрной полоской (Зажигание)
30/1 — коричневый «+»
50 — красный (на стартер)
А вот что и куда надо переставить

Надо сделать ТАК

Теперь у нас на верхние контакты подцепляются два провода 30 и INT, а где был контакт 30 стал контакт АСС.
30 — «+» розовый
INT — чёрный
15 — голубой с чёрной полоской
30/1 — «+» коричневый
50 — красный (стартер)
АСС — **** находим где-нибудь провод со штекером «мама», прицепляем и вот ОН выход на аксессуары!

Собираем замок если ещё не собрали и проверяем все четыре полноценных положения замка зажигания. :DDD

Есть одна деталь, теперь фары от замка зажигания отключаться не будут, так как контакты 30 и INT замкнуты между собой постоянно. Ну ничего как-нибудь и отключения фар и печки сделаю.

Всем удачи в доработках наших четырёхколёсных любимцев!
