Распиновка панели приборов приора
Тюнинг приборной панели на Приоре своими руками

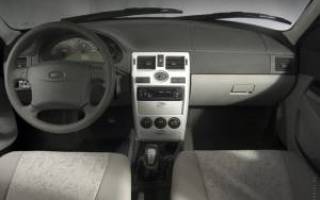

Торпеда автомобиля Лада Приора
Приборная панель на машине Лада Приора имеет улучшенные характеристики по сравнению с предыдущими моделями отечественного автопрома. При ее создании был использован пластик класса «soft look», который внешне схож с хорошей кожей и устойчив к царапинам. Такой же материал, помимо приборной панели, стоит на верхних накладках обивок дверей. Новая панель приборов Лада в комплектации «люкс» может иметь ряд деталей, декорированных черным лаком.
Панель на Приоре имеет большой дисплей с сенсорным управлением, на который выводится вспомогательная и внешняя информация, в частности: экран навигации, настройки от мультимедийной системы, параметры от маршрутного компьютера и др. Эксперты отмечают, что компьютер панели приборов максимально адаптирован для российских пользователей, т. к. передача информации производится на русском языке.
Описание приборной панели
На приборной панели расположены следующие элементы:
- Блок от управления освещением приборов и наружным освещением.
- Переключатель звукового сигнала.
- Переключатель указателей поворотников и света фар.
- Комбинация приборов для Лады Приора .
- Рычаг для омывателя стекол и очистителя.
Также на панели приборов есть замок зажигания, который объединен с противоугонным устройством. На Ладе Приора он имеет три положения. Кроме того, панель приборов содержит такие кнопки и механизмы, как выключатель от обогрева на заднем стекле, часы, выключатель сигнализации, крышка от вещевого ящика, гнездо для магнитофона, пепельница, блок управления вентилятором и др.
Тюнинг для приборной панели (торпеды) можно выполнить своими руками, если есть желание изменить подсветку для приборов. В этом случае должно быть произведено снятие панели. Ответ на вопрос: «Как снять панель?» достаточно прост — с помощью отвертки. Затем откручиваем винты крепления, разбираем панель, снимаем стрелки (можно с помощью ножа, подложив на циферблат картонку), отделяем накладку от оргстекла.
Замена подсветки приборной панели производится путем соскабливания (ножом) напыления на цифрах прокладки. Если есть желание оставить их белыми (более яркими), то можно собрать все элементы обратно. Однако многие водители желают сделать панель приборов более информативной. Для этого берется не очень толстый полиэтиленовый пакет с цветными рисунками, из которого вырезаются части определенного цвета и наклеиваются на панель приборов с тыльной стороны. Так можно выделить, например, области высокой скорости на спидометре, или «холода» на шкале температур.
Если вы знаете, как разобрать панель, то можете полностью поменять подсветку
Тюнинг панели приборов на автомобиле Лада Приора на этом обычно не заканчивается, т. к. автолюбители желают получить более равномерное освещение, для которого нужна замена лампочек. Для этого по периметру панели наклеиваются куски светодиодной ленты, которые нужно соединить посредством тонких проводов и подключить к контактам штатной подсветки (плюс к плюсу, минус — к минусу).
Замена лампочек часто сопровождается и заменой зеленого светофильтра в дисплее, для этой цели его нужно разобрать и установить фильтр другого цвета или оставить белую подсветку.
Тюнинг приборов на Приору может быть эффектно дополнен путем нового способа подсветки стрелок. Для этого берутся CMD диоды красного цвета, по три для тахометра и спидометра и по два для шкал температуры двигателя и уровня топлива. Их нужно вплавить в оргстекло от панели приборов (можно с помощью паяльника) под основанием стрелок, а с обратной стороны припаять сопротивления (130 Ом для трех CMD и по 300 Ом для двух CMD).
Тюнинг центральной консоли часто сводится к тому, что водитель стремится устранить неприятное поскрипывание. Для этого требуется снять облицовку консоли, обклеить маделином или пенополиуретановым утеплителем края облицовки, места соприкосновения с панелью, края облицовки области под и над управлением печкой. Не лишней будет и оклейка кармашка, т. к. он станет чуть тяжелее, и не будет дребезжать.
Тюнинг и демонтаж центральной консоли своими руками
Демонтаж центральной консоли на Ладе Приора достаточно прост, но имеет ряд секретов. Во-первых, нужно снять крышку «Open» и раскрутить под ней два винта. Потом снять пепельницу и под ней также раскрутить пару винтов. Далее снять магнитофон и вынуть рамку, под которой опять же будет два винта, подлежащие развинчиванию. Накладку нужно потянуть на себя, чтобы наверху вывести центральные сопла из печки (преодолевая некоторое сопротивление). После верхнего отсоединения нужно просунуть руку и снять разъемы с обогрева, часов, аварийки, СУО. Теперь центральная консоль может быть полностью извлечена.
Тюнинг салона автомобиля
Лада Приора, сошедшая с конвейера, имеет достаточно светлые цвета в интерьере, которые можно сделать более темными путем покраски центральной консоли, ручек дверей, замены обивки. Для окрашивания нам понадобятся уайт-спирит, лак, ацетон, грунтовка по металлу и пластику, аэрозольная краска. Центральная консоль обезжиривается, грунтуется в пару слоев с просушиванием между ними, окрашивается в 2-3 слоя (также с промежуточным просушиванием), покрывается лаком.
Гораздо хуже дело обстоит, если в Приоре неисправен щиток приборов и требуется его ремонт. В этом случае нужна распиновка, т. е. соответствие контактов и проводов тому или иному прибору. Описание комбинаций для щитка гласит, что контакты 2,3,5,6,8,9,16, 17,22, 28-30 являются резервными,
- в то время как контакт №1 идет на ГУР, №4 — на выключатель стояночного тормоза (оба минусовые),
- №7 — к модулю светотехники (плюс),
- №8 — на CAN_H,
- №9 — на CAN_L,
- №№12-13 — входы антенн иммобилизатора (а и б),
- № 14 — к выключателю «Reset»,
- №15 — к датчику уровня тормозной жидкости (минус),
- №18 — к модулю регулировки подсветкой,
- №20 — к клемме на аккумуляторе «30» (плюс),
- № 21 — к клемме на зажигании «15» (плюс),
- № 23 — к клавише «меню вниз» на подрулевом выключателе, №24 — к клавише «вверх вправо» на подрулевом выключателе (оба минусовые),
- №№ 25-26 — к датчикам наружной температуры (минус и плюс, соответственно),
- №27 — к датчику уровня топлива,
- №31 — к диагностике комбинации приборов.
Преимущества распоры под капот Приоры Проспорт
Существующие комбинации приборов для Лада Приора
Установка дополнительных уплотнителей дверей Приора
Как увеличить дорожный просвет (клиренс) для автомобиля Лада Приора?
Как подключить новую панель приборов на Лада Приора и Калина
После очередного обновления Приоры в салон машины начали ставить рестайлинговую приборную панель. По центру стал располагаться большой дисплей, на котором может отображаться не только информация бортового компьютера, но и навигация. Расскажем, как поменять старую комбинацию приборов на Приоре или Калине на щиток приборов нового образца.
Потребуется
Панель приборов «Итэлма» с навигацией может быть двух видов (внешне ничем не отличаются):
- 2170-3801010-50 без CAN-шины;
- 2170-3801010-60 с CAN-шины.
Они не взаимозаменяемы, поэтому перед покупкой следует определить, используется ли на вашем автомобиле CAN-шина или нет.
- до 06.2012 года выпускались машины без CAN-шины;
- снять комбинацию приборов и посмотреть артикул или на колодку с проводами (см. распиновку разъемов ниже).
Для Калины (ВАЗ 1117, 1118, 1119) — все машины без CAN-шины.
- Правый подрулевой переключатель с джойстиком (каталожный номер: 1118-3709340-20);
- Антенна (для установки на крышу): 1118-7903074.
панель приборов Приоры нового образца
подрулевый переключатель с джойстиком Калина/Приора/Гранта
антенна для панели приборов Приоры
Также можно купить готовые комплекты (приборка + антенна + переключатель):
- для Лада Приора — 2170-3801010-55;
- для Лада Калина 1 — 1118-3801010-55.
панель приборов Приоры старого образца
панель приборов Приоры нового образца
Замена старой панели приборов без CAN на щиток с навигацией без CAN (2170-3801010-50) выполняется без доработок. Снимаем старую панель и вместо нее устанавливаем новую, вставляем разъем с проводами, подключаем антенну (закрепляем ее на крыше) и при необходимости меняем правый подрулевый переключатель.
Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN (2170-3801010-60), тогда нужно переставить контакты 10-11 на 28-29 (если после подключения все равно не работает, меняем 28 и 29 местами).
После установки новой панели приборов пробег обнулится.
Распиновка щитка приборов Лада Приора/Калина
Подключение КП «Итэлма» с навигацией без CAN
Лада Приора Хэтчбек Турбо › Бортжурнал › Установка контроллера ламп дневного движения
Распиновка приборной панели
Подключение VDO на автомобиле “Приора”
1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11. К датчику износа тормозных колодок
12. К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша “RESET” на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма “30”
21 Оранжевый Клемма “15”
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК “вперед”
24 Бело-черный Клавиша МК “назад”
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31. Служебный. Диагностика панели.
32 Коричнево-белый Клемма “L” реле-регулятора генератора
Здесь мы подключаем: 1) Контроль скорости белый провод подключаем к серому (28 контакт колодки приборной панели) 2) Зажигание желтый провод подключаем к оранжевому (21 контакт колодки приборной панели) 3) Габариты голубой провод подключаем к желтому (7 контакт колодки приборной панели)
Дальше нас интересует монтажный блок, слева под панелью, а именно К7 – реле срабатывания фар дальнего свечения.
Над монтажным блоком болтиком прикреплена масса.
Откручиваем винт с низу и достаем монтажный блок из панели, необходимое нам реле слева снизу.
1) Красный провод постоянный плюс подключаем к розовому идущему к реле дальнего света. 2) Зеленый провод в нашем случае к бело-зеленому проводу, идущего непосредственно через предохранители к лампам
Что мы в итоге имеем:
1) При автозапуске лампы не загораются.
2) Лампы загораются плавно, при начале движения.
3) При длительной стоянке фары сначала тускнеют на 50%, потом выключаются.
4) При включении габаритов, освещение переходит в обычный режим, ДХО выключается.
Схема, распиновка, ремонт приборной панели ВАЗ 2110
Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.
Индикаторы
Приборная панель
В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.
Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.
Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.
Идем слева направо:
- Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
- Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
- Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
- Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
- Когда работает «дальний», на панели загорается значок фары;
- Значок включенной лампочки – индикатор показывает включенные габариты;
- Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
- Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.
Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.
Дополнительная панель
В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.
- Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
- Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
- Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
- Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.
Схема приборной панели
На рисунке выше схема соединений комбинации приборов. То есть по данной схеме вы можете определить место подключения на приборной панели неисправного индикатора. Она вам понадобится, если вам придется менять из-за неисправности, к примеру, контрольную лампу АКБ. Но помимо схемы соединений, вам также необходима схема распиновки, которая описана ниже.
Распиновка
Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.
Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.
Распиновка и схема, указанные в этой статье, являются основными. Они могут отличаться в цветовой маркировке, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнивать данные из статьи с руководством по эксплуатации, где тоже присутствует схема и распиновка.
Неисправности и ремонт
Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.
Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.
- Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
- Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.
После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.
О том как снять приборную панель вы можете посмотреть в видеоролике ниже.
