Распиновка щитка приборов нива 21213 инжектор

Комбинация приборов

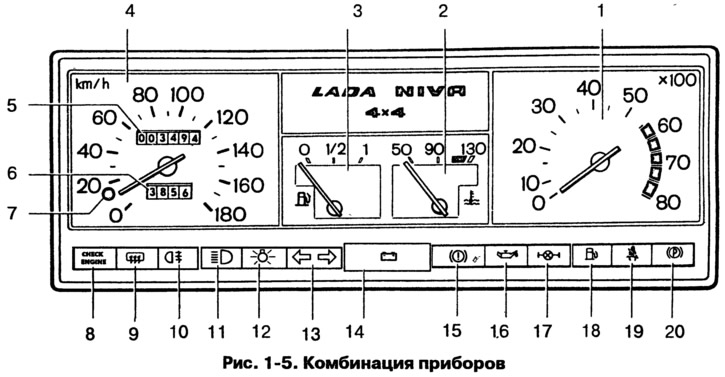

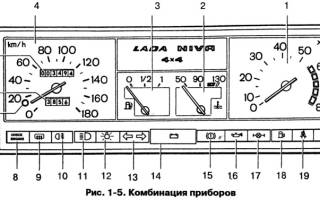

Комбинация приборов показана на рис. 1-5.

1 – тахометр.

Прибор электронного типа указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы -опасные для двигателя режимы.

2 – указатель температуры жидкости в системе охлаждения двигателя.

Переход стрелки в красную зону шкалы указывает на перегрев двигателя. Для выяснения и устранения причин, вызвавших перегрев двигателя, необходимо обратиться на предприятие технического обслуживания.

3 – указатель уровня топлива.
4 – спидометр.
5 – суммирующий счетчик пройденного пути.
6 – суточный счетчик пройденного пути.
7 – рукоятка установки на нуль счетчика пройденного пути.

Для сброса показаний суточного счетчика пройденного пути вращайте рукоятку по часовой стрелки на остановленном автомобиле.

8 – контрольная лампа «CHECK ENGINE» (проверьте двигатель).

Подключается в том случае, если автомобиль оборудован ЭСУД (электронной системой управления двигателем). Лампа загорается при включении зажигания (режим самотестирования) и гаснет после пуска двигателя. При работающем двигателе в случае обнаружения какого-либо дефекта в системе лампа мигает или горит постоянно.

9 – контрольная лампа включения обогрева заднего стекла.

Загорается оранжевым светом при включении обогрева заднего стекла.

10 – контрольная лампа включения задних противотуманных огней.

Загорается оранжевым светом при включении задних противотуманных огней.

11 – контрольная лампа включения дальнего света фар.

Загорается синим светом при включении дальнего света фар.

12 – контрольная лампа включения габаритных огней.

Загорается зеленым светом при включении наружного освещения.

13 – контрольная лампа включения указателей поворота.

Загорается зеленым мигающим светом при включении правого или левого поворота. При выходе из строя одной из ламп указателей поворота лампа мигает с удвоенной частотой.

14 – контрольная лампа заряда аккумуляторной батареи.

Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора, а ее свечение в полнакала – свидетельствует о неисправности в цепи заряда или самого генератора.

15 – контрольная лампа аварийного состояния рабочей тормозной системы.

Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого предела. Для контроля исправности самой лампы она загорается при включении стартера.

16 – контрольная лампа недостаточного давления масла в системе смазки двигателя.

Загорается красным светом при включении зажигания. После пуска двигателя, при повышении частоты вращения коленчатого вала двигателя выше минимальной, лампа должна гаснуть.

17 – контрольная лампа включения блокировки дифференциала в раздаточной коробке.

Загорается оранжевым светом при блокировании дифференциала.

18 – контрольная лампа резерва топлива.

Загорается оранжевым светом, если в топливном баке осталось менее 4-6,5 л топлива.

19 – контрольная лампа непристегнутых ремней безопасности.

Подключается, если автомобиль укомплектован ремнями безопасности с сигнализацией о непристегнутых ремнях. Загорается красным светом при включенном зажигании, если водитель не пристегнул ремни безопасности.

20 – контрольная лампа включения стояночного тормоза.

Загорается красным светом при перемещении рычага стояночного тормоза в верхнее положение.

7.13.1 Комбинация приборов

7.13. Комбинация приборов

7.13.1. Особенности конструкции

ОБЩИЕ СВЕДЕНИЯ

Схема соединений комбинации приборов (вид с обратной стороны)

11 – контрольная лампа заряда аккумуляторной батареи;
12 – тахометр;
13 – контрольная лампа «check engine»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.
Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Комбинация приборов. Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: электронные спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами.

Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов дана на рис. Схема соединений комбинации приборов (вид с обратной стороны), адреса штекеров – в таблице “Адреса выводных штекеров комбинации приборов”

Спидометр имеет два счетчика пройденного пути: один итоговый, а второй «суточный». Показания суточного счетчика можно устанавливать на ноль кнопкой, расположенной на самой комбинации приборов. Сбрасывать показания суточного счетчика можно только на стоящем автомобиле.

На части выпускаемых автомобилей может быть установлена электронная комбинация приборов. Она содержит те же приборы и контрольные лампы, что и обычная комбинация приборов. Проверить комбинацию приборов можно только на стенде в специализированной мастерской. Комбинация приборов неремонтопригодна.

Блок индикации бортовой системы контроля. Блок содержит электронную схему управления со звуковым сигнализатором и 10 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня охлаждающей жидкости, недостаточного уровня омывающей жидкости, неисправных ламп наружного освещения, непристегнутых ремней безопасности, износа тормозных колодок передних тормозов и четыре сигнализатора незакрытых дверей. Адреса штекеров блока даны в таблице “Адреса выводных штекеров блока индикации бортовой системы контроля” Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов (см. рис. Схема соединений комбинации приборов (вид с обратной стороны)).

Распиновка панели приборов нива 21213 инжектор

7.13. Комбинация приборов

7.13.1. Особенности конструкции

ОБЩИЕ СВЕДЕНИЯ

Схема соединений комбинации приборов (вид с обратной стороны)

1 – контрольная лампа резерва топлива;
2 – лампы освещения комбинации приборов;
3 – контрольная лампа правого поворота;
4 – контрольная лампа левого поворота;
5 – колодка штекеров;
6 – указатель температуры охлаждающей жидкости;
7 – контрольная лампа наружного освещения;
8 – контрольная лампа воздушной заслонки карбюратора;
9 – контрольная лампа давления масла;
10 – контрольная лампа стояночного тормоза; 11 – контрольная лампа заряда аккумуляторной батареи;
12 – тахометр;
13 – контрольная лампа «check engine»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.
Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Читать еще: Прошивка лада веста 106 л с отзывы

1. Новая комбинация приборов для приборной панели Нивы

Купил б/у комбинацию приборов от 2115 VDO с двумя ЖК дисплеями. Когда покупал продавец с пеной у рта доказывал, что я не смогу ее поставить на карбовое авто и что она идет чисто на инжектор.
Для проверки ее работоспособности мне давалось всего два дня. Сумел проверить на столе даже не подключая на авто. Потребовался только блок питания и несколько проводов и датчик скорости 2110.

Еще прикупил кожух комбинации приборов от 21214М. Думал не найду. Оказалось, они уже давно лежат на авторынке.

Ну и панель начинает приобретать законченный вид.
Завтра планирую полноценную установку КП на авто. Соответственно, что и как делал подробно опишу.

2. Установка приборов от ВАЗ 2115 в Ниву

Отличная пошаговая инструкция по перекидыванию проводов приведена ниже. Всё делал по описанию. Распечатал таблицу и вычеркивал каждый шаг чтоб не запутаться.

От себя лишь добавлю распиновку контактов комбинации приборов 2115/2110 VDO и какой провод нужно перекинуть из Нивской колодки. Б — белый, К — красный.

Колодка белого цвета (Х1)
1 — масса — К6 и проложить новый провод “масса” датчика скорости контакт №1
2 — Низковольтный вход тахометра (на карбюраторе не подключается) — пустой
3 — Высоковольтный вход тахометра (подключается на карбюраторе) — К3
4 — “+”аккумуляторной батареи — кидается новый провод к контакту 30 замка зажигания.
5 — К датчику температуры охлаждающей жидкости — Б13
6 — Габариты — Б3
7 — Подсос — управление по массе.
8 — CHECK ENGINE (+ или — лампы CHECK ENGINE, не разбирался!)
9 — CHECK ENGINE (+ или — лампы CHECK ENGINE, не разбирался!)
10 — + 12В — Б4
11- К выключателю стояночного тормоза — К8
12 — провод на обмотку возбуждения генератора Б12 или Б6 в зависимости от того какая приборка стояла на Ниве.
13 — К датчику контрольной лампы давления масла — К12

Колодка красного цвета (Х2)
1 — К датчику температуры окружающего воздуха (только у комбинации приборов с двумя окнами 2115)
2 — + 12В — К2 и проложить новый провод для питания датчика скорости +12В контакт №3
3 — масса — протянуть провод от нового Б1
4 — К регулятору освещения приборов (подсветка приборов) — К4
5 — К переключателю указателей поворота (правый борт) — проложить новый провод к кнопке аварийной остановки контакт №1
6 — К переключателю указателей поворота (левый борт) — проложить новый провод к кнопке аварийной остановки контакт №3
7 — К датчику уровня тормозной жидкости — К13
8 — К бортовому компьютеру (не используется)
9 — Сигнал с датчика скорости — проложить новый провод к датчику скорости, контакт №2.
10 — К датчику уровня топлива — Б11
11 — Лампа “дальний свет” — Б2
12 — лампа аварийной остановки ( не используется) — я на эту лампу повесил индикатор задних противотуманных фонарей Б8
13 — К клемме “50” выключателя зажигания — К7

Для установки я приобрел следующие детали:
1. Комбинацию приборов 2115 VDO с двумя окошками. Есть с двумя окошками, но вместо часов с термометром в нее встроен бортовой компьютер, вот он ка карбе работать не будет.
2. Датчик скорости 2111.3843 (51.3843) 6 ипульсный с прямоугольным разъемом. Бывают еще с круглым.
3. Жгут проводов трамблера 2108. С него понадобиться разъем с проводами датчика Холла и просто провода для изготовления перемычек между разъемами приборки и тд.
4. Клеммы мама узкие 2108
5. Клеммы мама широкие 2101
6. Клеммы папа широкие 2101
7. Изолента
8. Колодка одинарная
9. Колодка двойная

Из инструмента: обжимка клемная, кусачки, нож канцелярский, часовая отвертка.

И так по порядку.
Вначале я распоторошил жгут проводов трамблера 2108. Разъем датчика Холла и три длинных провода используются для подключения датчика скорости.
Распиновка контактов на датчике скорости: 1- +12В
2 — сигнал, 3 — -12В (масса). Контакты обозначены как на самом датчике скорости, так и на разъеме, так что, не ошибетесь. После чего, заизолировал провода изолентой.

Клеммы из разъемов достаются подгибанием усика, держащего их в пластиковой колодке часовой отверткой.

датчик скорости 2110 и его жгут

Затем по распечатанной инструкции с Нивофорума перекидывал по порядку провода и вычеркивал каждый пункт. Не забывая проверять цвета проводов. У меня всё сошлось. И так же как в инструкции Б6 у меня оказался проводом зарядки. Его расположение зависит от модели приборки.
Еще я провод с концевика подсоса подцепил на приборку, а провод блокировки дифференциала перекинул на родную лампу подсоса (та что встроена в панель). На лампу аварийки я кинул провод с включения задних противотуманных фонарей. По логике типа как “внимание”, так как включаю их только в тумане то логично!
Без внимания я оставил только провод обогрева заднего стекла. Потом сделаю нормальный дополнительный индикатор с обозначениями и перекину на него блокировку, задние фонари и обогрев.

Читать еще: Лунева лада архитектор отзывы

Пока указатель уровня топлива завышает показания потому что сопротивление 21213 датчика в баке немного не соответствует 2115. Зато идеально подходит датчик уровня топлива от 2121, единственное в нем нет трубки под обратку. Но скрещиванием датчика 21213 и 2121 можно получить нужный датчик.
Тахометр, спидометр и указатель температуры показывают всё без вопросов.

Подсветка на зеленых светодиодах

Еще немного поигрался с подсветкой — поставил зеленые светодиоды на общую подсветку и сверх яркие белые на SMD светодиодах в подсветку ЖК дисплеев.

Провода с датчика скорости вывел через отверстие для троса спидометра, но вот трос сам вынуть так и не смог. Через отверстие не проходят накидные гайки. Пробовал его достать в обе стороны — не проходит ни в одну. Пока бросил его в салоне. Завтра распилю его болгаркой и вытащу. В отверстие вставлю резиновую заглушку с отверстием для провода.

Примечание
Независимо от модификации комбинации приборов (до 2009 г.в), алгоритм поска и устранения неисправностей примерно одинаков.
Электронная комбинация приборов (после 2009 г.) ремонту не подлежит, за исключением замены ламп сигнализаторов и подсветки приборов. Составляющие узлы комбинации приборов в запасные части не поставляются, поэтому в случае отказа одного из приборов комбинацию следует заменять в сборе.

Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: спидометр со счетчиком пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, сигнализаторы.

С 2009 года на автомобили Lada Niva 4×4 устанавливают электронную комбинацию приборов, заимствованную у семейства «Самара-2». Она включает в себя электронные спидометр и тахометр, жидкокристаллический индикатор счетчика общего и суточного пробега (одометр), жидкокристаллический индикатор часов и температуры окружающего воздуха, указатель температуры охлаждающей жидкости, указатель уровня топлива, двенадцать сигнализаторов и шесть ламп подсветки. Работой приборов управляет электронный модуль, в который поступают сигналы от датчиков. Указатели температуры и уровня топлива — электромагнитного типа. Стрелки тахометра и спидометра приводятся в действие шаговыми электродвигателями.

Схема соединения жгута проводов панели приборов (после 2009 г)

Схема соединений комбинации приборов выпуска с 1996г. (вид изнутри)

1 – тахометр;
2 – стабилизатор напряжения;
3 – лампа освещения комбинации приборов;
4 – указатель температуры охлаждающей жидкости;
5 – указатель уровня топлива;
6 – контрольная лампа системы управления двигателем;
7 – контрольная лампа обогрева заднего стекла;
8 – контрольная лампа противотуманного света;
9 – контрольная лампа дальнего света фар;
10 – контрольная лампа наружного освещения;
11 – контрольная лампа указателей поворота;

12 – контрольная лампа заряда аккумуляторной батареи;
13 – контрольная лампа уровня тормозной жидкости;
14 – контрольная лампа давления масла;
15 – контрольная лампа блокировки дифференциала;
16 – контрольная лампа резерва топлива;
17 – контрольная лампа ремней безопасности;
18 – контрольная лампа стояночного тормоза;
D1, D2 – диоды IN4002;
R1 – резистор 470 Ом, 0,25 Вт;
R2 – резистор 51 Ом, 5 Вт.

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Распиновка щитка приборов нива 21213 инжектор

Схема Электрооборудования автомобилей ВАЗ-2121, ВАЗ-21213, ВАЗ-21214

Схема электрооборудования автомобилей ВАЗ-2121; 1 – передние фонари; 2 -боковые указатели поворота; 3 – электродвигатель омывателя фар; 4 – регулятор напряжения; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – аккумуляторная батарея; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар; 11 – звуковые сигналы; 12 – свечи зажигания; 13 – электромагнитный клапан карбюратора; 14 – катушка зажигания; 15 – моторедуктор очистителя ветрового стекла; 16 – датчик указателя температуры охлаждающей жидкости; 17 – распределитель зажигания; 18 – электродвигатель омывателя ветрового стекла; 19 – датчик указателя давления масла; 20 – датчик контрольной лампы давления масла; 21 – датчик контрольной лампы уровня тормозной жидкости; 22 – штепсельная розетка для переносной лампы; 23 – реле включения очистителей и омывателя фар; 24 – реле включения ближнего света фар; 25 – реле включения дальнего света фар; 26 – реле-прерыватель очистителя ветрового стекла; 27 – дополнительный блок предохранителей; 28 – основной блок предохранителей; 29 – добавочный резистор электродвигателя отопителя; 30 – выключатель света заднего хода; 31 – выключатель стоп-сигнала; 32 – электродвигатель отопителя; 33 – реле-прерыватель аварийной сигнализации и указателей поворота; 34 – выключатель контрольной лампы стояночного тормоза; 35 – выключатель аварийной сигнализации; 36 – прикуриватель; 37 – выключатель очистителей и омывателя фар; 38 – переключатель электродвигателя отопителя; 39 – выключатель наружного освещения; 40 – трехрычажный переключатель; 41 – выключатель зажигания; 42 – выключатель освещения приборов; 43 – выключатели плафонов, расположенные в стойках дверей; 44 – плафоны освещения салона; 45 – указатель давления масла с контрольной лампой недостаточного давления; 46 – указатель уровня топлива с контрольной лампой резерва; 47 – тахометр; 48 – контрольная лампа стояночного тормоза; 49 – контрольная лампа заряда аккумуляторной батареи; 50 – контрольная лампа воздушной заслонки карбюратора; 51 – контрольная лампа габаритного света; 52 – контрольная лампа указателей поворота; 53 – контрольная лампа дальнего света фар; 54 – спидометр; 55 – выключатель контрольной лампы воздушной заслонки карбюратора; 56 – реле-прерыватель контрольной лампы стояночного тормоза; 57 – указатель температуры охлаждающей жидкости; 58 – контрольная лампа уровня тормозной жидкости; 59 – контрольная лампа блокировки дифференциала; 60 – выключатель контрольной лампы блокировки дифференциала; 61 – задние фонари; 62 – фонари освещения номерного знака; 63 – датчик указателя уровня и резерва топлива.

Схема электрооборудования автомобилей ВАЗ-21213: 1 – передние фонари; 2 – боковые указатели поворота; 3 – электродвигатель омывателя ветрового стекла; 4 – электродвигатель омывателя фар; 5 – коммутатор; 6 – аккумуляторная батарея; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар; 11 – звуковой сигнал; 12 – свечи зажигания; 13 – концевой выключатель карбюратора; 14 – электромагнитный клапан карбюратора; 15 – катушка зажигания; 16 – моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 – датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар; 27 – реле включения ближнего света фар; 28 – реле включения дальнего света фар; 29 – реле зажигания; 30 – реле включения стартера; 31 – реле-прерыватель аварийной сигнализации и указателей поворота; 32 – электродвигатель отопителя; 33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.
