Разборка зеркала лада гранта

Разборка зеркала лада гранта

• Отвертка плоская малая
• Отвертка крестовая средняя
• Плоскогубцы

Наружное зеркало снимайте для его ремонта или замены. работа показана на левом наружном зеркале. Правое зеркало снимается аналогично.

1. Снимите обивку передней двери, как описано в этой статье.

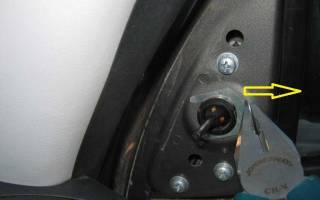

2. Плоскогубцами извлеките стопорную скобу корпуса шарового шарнира рукоятки управления наружным зеркалом.

3. Крестовой отверткой отверните три винта крепления зеркала к двери.

4. Снимите зеркало, выводя тросы и шаровой шарнир через отверстие в наружной панели двери.

5. Установите наружное зеркало в обратной последовательности.

Боковые зеркала заднего вида – неотъемлемый элемент конструкции любого транспортного средства. Они позволяют лучше контролировать дорожную обстановку, способствуют безопасности движения, оптимизируют аэродинамику кузова.

Некоторые зеркала дополнительно оснащаются указателями поворота (как заменить их читаем в инструкции), это утверждение касается и популярного отечественного автомобиля Лада Гранта. Необходимость снятия зеркал может быть обусловлена следующими факторами:

• Механическое воздействие, спровоцировавшее разрушение корпуса.
• Трещина или иной дефект на зеркальном элементе. (Инструкция по замене зеркального элемента)
• Сгоревшая спираль у зеркал с подогревом или иные повреждения электрической части.

В целом, операция по снятию зеркала не представляет особых сложностей, вполне выполнима собственными силами с минимальными тратами времени, так что необходимость в обращении к профессионалам отсутствует.

Необходимый инструмент

Для выполнения работы нужны следующие инструменты:

• малая отвертка с плоским шлицем;
• средняя отвертка со шлицем крестообразной формы;
• плоскогубцы.

Демонтаж обивки двери

Чтобы получить доступ к элементам, фиксирующим зеркало, сначала нужно снять дверную обивку.

Последовательность действий такова:

• Демонтаж клавиши, блокирующей замок.
• Снятие заглушек.

• Последовательное выкручивание шурупов и винтов, удерживающих обивку.
• Снятие обивки для чего нужно в паз между обивкой и дверной панелью вставить плоскую отвертку обмотанную изолентой (Но лучше специальным приспособлением). Фиксаторы оказывают некоторое сопротивление, но значительное усилие при демонтаже недопустимо.

• Выводятся тяги механизма, блокирующего замок, обивка отводится назад на расстояние, ограниченное длиной проводов, питающих подъемники.
• Проводка аккуратно снимается, после чего демонтируется и дверная обивка.

Снятие зеркала

Порядок действий после удаления обивки выглядит следующим образом:

• Посредством плоскогубцев аккуратно извлекается стопорная скоба, ограничивающая подвижность шарнира.

• При помощи крестовой отвертки извлекаются винты, фиксирующие зеркало на конструкции двери.

• Зеркало снимается, все тросы и шарнирные механизмы выводятся через отверстие, расположенное во внешней дверной панели.

Если речь идет о зеркале с механическим управлением, с автоматическим управлением, то дополнительно может потребоваться извлечение проводов, обеспечивающих привод электроэнергией.

Данные провода закреплены в колодках, так что сложностей их отключение не представляет.

Установка нового зеркала происходит в обратной последовательности, как и установка дверной обивки.

Главное – контролировать корректность подключения проводов, чтобы сохранить работоспособность всех электронных систем транспортного средства, указателей поворота и обогрева

Видео

Очень многие водители по своему незнанию меняют полностью зеркало в сборе, хотя поврежденным в большинстве случаев является только зеркальный элемент. И будет довольно нелепо отдавать около 1000 рублей зап зеркало в сборе, если можно обойтись 300 рублями за элемент.

На Гранте устройство зеркала заднего вида, имеется ввиду наружные, такое же как и на Калине. Именно поэтому весь процесс данного ремонта будет идентичным. Рассмотрим основные причины, по которым возможны повреждения данной детали:

• боковой удар при ДТП
• удар по зеркалам при проездах по слишком узкому участку дороги
• иные повреждения, не связанные с эксплуатацией авто

Как снять старый зеркальный элемент

Здесь все делается хоть и не сложно, но достаточно аккуратно. Если спешить и прилагать чрезмерные усилия, то можно повредить внутренние фиксаторы элемента, и потом уже точно придется покупать всю деталь в сборе.

Сначала снимаем зеркало в сборе с автомобиля, и только после этого можно приступать к ремонту. Затем максимально отводим одну сторону зеркального элемента в сторону, чтобы можно было отверткой проникнуть внутрь этой конструкции.

Теперь при помощи отвертки или рукой, если вы ее туда смогли просунуть, отводим в сторону фиксаторы элемента, как это наглядно показано на фото ниже.

Защелки располагаются по всей окружности, поэтому необходимо отщелкнуть их со всех сторон. После чего данная деталь легко снимается при минимальных усилиях с вашей стороны.

Чтобы посмотреть, как выглядит конструкция данного крепежа, смотрите на приведенный ниже снимок.

Помимо крючков (фиксаторов, защелок) есть еще 4 направляющих, которые должны совпадать при установке нового элемента с отверстиями в корпусе. Новый ставится несколько проще, нежели снимается, поэтому с установкой особых проблем быть не должно. Главное, не прилагать чрезмерного усилия во время фиксации элемента, и стараться максимально равномерно прижимать сам элемент, чтобы он не сломался.

Цена новой такой детали на Гранту составляет порядка 300 рублей, и как уже говорилось выше, это намного дешевле, чем покупать зеркало в сборе. Есть еще несколько моментов, которые касаются замены зеркального элемента:

1. конструкция может быть с электроприводом
2. элемент может иметь подогрев

В связи с этим, могут возникнуть определенные моменты, которые не были описаны здесь. В данной статье рассматривался самый простой тип зеркального элемента.

Разборка и снятие внешних зеркал Гранты

Зеркало боковое на Гранте может сниматься в связи с установкой подогрева, ремонтом или заменой на новое. Накладки на зеркала могут демонтироваться с целью покраски или заменой на новые, другой формы. Рассмотрим процесс по шагам:

Как снять накладку и сами боковые зеркала ВАЗ 2190

1. Снять зеркальный элемент. Для этого аккуратно отгибаем его пальцами так, чтобы увидеть защелки, которые расположенные по всему контуру зеркала. Нужно отогнуть 5 штук.
2. Снять накладки зеркал. Для этого отщелкиваем фиксаторы, которые видны со стороны снятого зеркала, еще одна защелка видна при загибании зеркала к стеку.

Как снять зеркала Lada Granta

Потребуется: отвертки с плоским и крестовым лезвием, пассатижи и снять обивку двери.
В зависимости от комплектаций Гранты зеркала заднего вида могут быть установлены с механическим или электрическим приводом.
Снятие зеркал с механическим приводом:

1. Снять стопорную скобу регулятора зеркала.
2. Вывернуть 3 винта крепления зеркала к каркасу двери.
3. Снять зеркало.
4. На фото показано боковое зеркало Гранты в сборе.

Установка зеркал осуществляется в обратной последовательности.
Снятие зеркал с электроприводом:
Сначала нужно отсоединить минусовую клемму аккумулятора, а затем:

1. Разъединить колодку с проводами электропривода зеркала.
2. Вывернуть 3 винта крепления зеркала к каркасу двери.
3. Снять внешнее зеркало Гранты в сборе.

Кстати, а Вы знаете, как покрасить накладки зеркал в цвет кузова, и установить подогрев зеркал?

Боковое зеркало может сниматься в связи с установкой подогрева зеркал, поломки или покраски. Сегодня подробнее рассмотрим эту тему.

Снятие накладки зеркал

1. Снять зеркальный элемент. Для этого аккуратно отгибаем его пальцами так, чтобы увидеть защелки, которые расположенные по всему контуру зеркала. Нужно отогнуть 5 штук. Можно обойтись и без снятия зеркального элемента, достаточно просто отгибать зеркало в нужные стороны и отщелкивать защелки накладки.

Защелки зеркального элемента

Снять накладки зеркал. Для этого отщелкиваем фиксаторы, которые видны со стороны снятого зеркала, еще одна защелка видна при загибании зеркала к стеклу.

Со снятой накладкой

Снятие зеркала в сборе

Для снятие бокового зеркала на Лада Гранта потребуется: шлицевая и крестовая отвертки, пассатижи.

1. Снимаем обшивку двери.
2. Снимаем стопорную скобу регулятора зеркала (на автомобилях с электроприводом отключаем колодку проводки). Клемма проводки

Скоба крепления

Выворачиваем 3 винта крепления зеркала к двери.

Сборку производим в обратной последовательности.

Как разобрать зеркало Лада Гранта, Калина или Приора

21 май 2015 LadaOnline 78 159 0

Решили установить обогрев зеркал или покрасить их накладки в цвет кузова? Первым делом придется разобрать боковое зеркало. Принцип разборки зеркал Лада Гранта, Лада Калина 2 и Лада Приора одинаковый и может быть выполнен несколькими способами.

Чтобы снять накладки зеркал заднего вида снимать зеркальный элемент совсем не обязательно. Для этого придется:

1. сложить боковое зеркало и отщелкнуть первый фиксатор накладки (только для Лада Калина 2 и Лада Гранта).
2. повернуть на максимально возможное расстояние зеркальный элемент в сторону, вставить в получившуюся щель отвертку и отщелкнуть 4 фиксатора накладки.
3. отделить накладку бокового зеркала от корпуса.

Процесс показан на видео:

Если есть необходимость снять зеркальный элемент, тогда следует:

1. наклонить зеркальный элемент в сторону.
2. отщелкнуть фиксаторы по кругу, используя отвертку.

Процесс показан на видео:

Напомним, нюансы есть и при замене ламп в фарах Лада Гранта.

Ключевые слова: боковые зеркала лада гранта | боковые зеркала лада калина | боковые зеркала лада приора

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

Читайте также:

Как снять передний бампер Лада Гранта Инструменты: 1. Рожковый или накидной ключ на 10 мм.…

Volkswagen Passat Зеленый шершень) VR5 SQ › Logbook › Как ПРАВИЛЬНО выставить зазоры переднего бампера…

autobot › Блог › Комплект объемного нагнетателя Eaton 45 / 62 на Форд Фокус 2…

Установка зеркал в солнцезащитные козырьки ВАЗ своими руками Часто жена спрашивала почему на солнцезащитном козырьке…

Снятие и установка панели приборов Hyundai Accent MC Инструменты: Гаечный ключ торцевой Г-образный 10 мм…

Как поменять боковое зеркало на гранте

Зеркала заднего вида – это элементы кузова, подверженные значительным механическим нагрузкам.

Серьезные дорожно-транспортные происшествия, связанные с боковыми ударами, случайные касания при проезде по узким участкам дороги, прочие воздействия – все это способно спровоцировать повреждение зеркального элемента, формирование на нем трещины, ухудшающей обзор, а иногда делающей анализ дорожной обстановки невозможным.

Многие водители в такой ситуации предпочитают менять зеркало полностью, отдавая за новую деталь больше тысячи рублей. На деле, экономически оправданной операцией в данном случае станет замена только зеркального элемента.

Стоит он недорого (как правило, всего несколько сотен рублей), а работы вполне выполнимы собственными силами, без привлечения специалистов.

Процесс демонтажа

Можно ограничиться минимальным набором инструментов, основное правило работы – осторожность и точность приложения усилий.

Чрезмерной нагрузки нужно избегать, так как она способна усугубить проблему, спровоцировать новые повреждения и деформации.

Для начала, необходимо отсоединить непосредственно зеркало (процедура не обязательна), для чего снимается фиксатор, расположенный на стойке со стороны салона. Сначала ослабляется верхняя крепежная деталь, а потом – две нижние.

После этого откручиваются винты, удерживающие зеркало, отсоединяются провода, обеспечивающие электроуправление зеркалом.

У зеркал с подогревом также снимаются провода, отвечающие за подачу электроэнергию на обогревающее устройство. Предварительно их необходимо отсоединить от греющей спирали. При последующем подключении используется пайка.

Дальнейший набор действий выглядит следующим образом:

• Зеркальный элемент отводится в крайнее положение, что формирует небольшой зазор.

• Отвертка с плоским шлицем вставляется в зазор, легким усилием фиксирующие детали отводятся в сторону.

• Фиксаторы расположены по всему периметру, что нужно учитывать.
• Зеркальный элемент снимается и меняется на новый неповрежденный аналог.

После того, как новое зеркальное полотно установлено, проводится сборка в обратном порядке.

При сборке корпуса нужно учитывать не только расположение фиксаторов, но и ориентироваться на 4 направляющих элемента, которые должны совпадать с соответствующими отверстиями.

Установка не представляет особых сложностей, главный момент также заключается в том, чтобы контролировать усилие, не давить на конструкцию слишком сильно, исключая деформации и трещины.

Если на зеркале имеется механический привод, то при демонтаже и установке необходимо аккуратно работать со всеми механизмами. Электрический привод снабжается питанием по проводам, расположенным в специальной колодке.

При демонтаже колодка аккуратно вытаскивается, а при сборке устанавливается на прежнее место без особых усилий. В среднем, такая работа занимает около получаса, если речь идет о наиболее простой модификации зеркала.

Наличие дополнительных элементов, обогрева и электрического привода, немного увеличивает данное время.

Видео

Боковые зеркала заднего вида – неотъемлемый элемент конструкции любого транспортного средства. Они позволяют лучше контролировать дорожную обстановку, способствуют безопасности движения, оптимизируют аэродинамику кузова.

Некоторые зеркала дополнительно оснащаются указателями поворота (как заменить их читаем в инструкции), это утверждение касается и популярного отечественного автомобиля Лада Гранта. Необходимость снятия зеркал может быть обусловлена следующими факторами:

• Механическое воздействие, спровоцировавшее разрушение корпуса.
• Трещина или иной дефект на зеркальном элементе. (Инструкция по замене зеркального элемента)
• Сгоревшая спираль у зеркал с подогревом или иные повреждения электрической части.

В целом, операция по снятию зеркала не представляет особых сложностей, вполне выполнима собственными силами с минимальными тратами времени, так что необходимость в обращении к профессионалам отсутствует.

Необходимый инструмент

Для выполнения работы нужны следующие инструменты:

• малая отвертка с плоским шлицем;
• средняя отвертка со шлицем крестообразной формы;
• плоскогубцы.

Демонтаж обивки двери

Чтобы получить доступ к элементам, фиксирующим зеркало, сначала нужно снять дверную обивку.

Последовательность действий такова:

• Демонтаж клавиши, блокирующей замок.
• Снятие заглушек.

• Последовательное выкручивание шурупов и винтов, удерживающих обивку.
• Снятие обивки для чего нужно в паз между обивкой и дверной панелью вставить плоскую отвертку обмотанную изолентой (Но лучше специальным приспособлением). Фиксаторы оказывают некоторое сопротивление, но значительное усилие при демонтаже недопустимо.

• Выводятся тяги механизма, блокирующего замок, обивка отводится назад на расстояние, ограниченное длиной проводов, питающих подъемники.
• Проводка аккуратно снимается, после чего демонтируется и дверная обивка.

Снятие зеркала

Порядок действий после удаления обивки выглядит следующим образом:

• Посредством плоскогубцев аккуратно извлекается стопорная скоба, ограничивающая подвижность шарнира.

• При помощи крестовой отвертки извлекаются винты, фиксирующие зеркало на конструкции двери.

• Зеркало снимается, все тросы и шарнирные механизмы выводятся через отверстие, расположенное во внешней дверной панели.

Если речь идет о зеркале с механическим управлением, с автоматическим управлением, то дополнительно может потребоваться извлечение проводов, обеспечивающих привод электроэнергией.

Данные провода закреплены в колодках, так что сложностей их отключение не представляет.

Установка нового зеркала происходит в обратной последовательности, как и установка дверной обивки.

Главное – контролировать корректность подключения проводов, чтобы сохранить работоспособность всех электронных систем транспортного средства, указателей поворота и обогрева

Видео

Инструменты:

• Отвертка крестовая средняя

​Детали и расходники:

• Молекулярный клей
• Внутреннее зеркало заднего вида

Примечание:

Внутреннее зеркало заднего вида закреплено на лобовом стекле с помощью кронштейна.

Кронштейн приклеен к стеклу молекулярным клеем. Внутреннее зеркало заднего вида соединено с кронштейном разъемом типа «ласточкин хвост» и зафиксировано стопорным винтом.​

Кронштейн крепления внутреннего зеркала.

1. Выверните наполовину стопорный винт держателя зеркала.

2. Сдвиньте держатель с кронштейна вверх, и снимите зеркало.

3. Выполните замену внутреннего зеркала заднего вида. Установите на автомобиль Лада Гранта ВАЗ 2190 внутреннее зеркало на кронштейн в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ:

Кронштейн крепления внутреннего зеркала заднего вида приклеен к стеклу специальным молекулярным клеем. Если по какой-либо причине он отклеится от стекла, можно приклеить его на место.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Разборка зеркала лада гранта

Инструменты:

• Отвертка плоская малая
• Отвертка крестовая средняя
• Плоскогубцы

Примечания:

Наружное зеркало снимайте для его ремонта или замены. работа показана на левом наружном зеркале. Правое зеркало снимается аналогично.

1. Снимите обивку передней двери, как описано в этой статье.

2. Плоскогубцами извлеките стопорную скобу корпуса шарового шарнира рукоятки управления наружным зеркалом.

3. Крестовой отверткой отверните три винта крепления зеркала к двери.

4. Снимите зеркало, выводя тросы и шаровой шарнир через отверстие в наружной панели двери.

5. Установите наружное зеркало в обратной последовательности.

Боковые зеркала заднего вида чаще всего из кузовных деталей подвержены повреждениям, так как по сути являются самыми крайними точками в автомобиле по бокам. И часто бывает такое, что даже после удара зеркалами, повреждается не само зеркало, а только зеркальный элемент.

Почему-то многие водители считают, что в таком случае необходимо менять всё зеркало в сборе, но это далеко не так, ведь зеркальный элемент практически на всех типах авто является съемной частью, и его без проблем можно заменить.

Процесс замены на Калине и Гранте

Сейчас рассмотрим этот процесс на самых популярных автомобилях отечественного производства. Итак, если зеркало у вас снято, то конечно же выполнять ремонт будет гораздо удобнее, но имейте ввиду – это не обязательное условие.

Самое главное в этом процессе – поддеть аккуратно один край элемента и отщелкнуть его с одного из креплений.

Хотя, если он уже поврежден, то действовать можно немного смелее, ведь повредить его по сути уже не страшно.

На фото выше показан вид сверху, и здесь прекрасно видно, что удобнее всего отщелкивать элемент при помощи тонкой плоской отвертки. Стоит по всему периметру проделать то же самое и элемент снимается без каких-либо проблем.

Стоит иметь ввиду, что зеркала могут быть и электрическими с обогревом. В таком случае действовать необходимо еще аккуратнее, чтобы при снятии не оторвать провода.

Когда сломанный зеркальный элемент снят, можно подсоединять провода к новому, если они есть, и устанавливать его на свое место. Сажаем ровно по направляющим и аккуратно прижимаем, чтобы элемент сел по всем защелкам до надежной фиксации.

Только после этого можно устанавливать зеркало в сборе на место, если вы проводили эту процедуру на снятой детали. Не забывайте после ремонта правильно отрегулировать зеркала.

Подпишитесь на канал и не забывайте ставить лайк, если статья была полезной и интересной.

Очень многие водители по своему незнанию меняют полностью зеркало в сборе, хотя поврежденным в большинстве случаев является только зеркальный элемент. И будет довольно нелепо отдавать около 1000 рублей зап зеркало в сборе, если можно обойтись 300 рублями за элемент.

На Гранте устройство зеркала заднего вида, имеется ввиду наружные, такое же как и на Калине. Именно поэтому весь процесс данного ремонта будет идентичным. Рассмотрим основные причины, по которым возможны повреждения данной детали:

• боковой удар при ДТП
• удар по зеркалам при проездах по слишком узкому участку дороги
• иные повреждения, не связанные с эксплуатацией авто

Как снять старый зеркальный элемент

Здесь все делается хоть и не сложно, но достаточно аккуратно. Если спешить и прилагать чрезмерные усилия, то можно повредить внутренние фиксаторы элемента, и потом уже точно придется покупать всю деталь в сборе.

Сначала снимаем зеркало в сборе с автомобиля, и только после этого можно приступать к ремонту. Затем максимально отводим одну сторону зеркального элемента в сторону, чтобы можно было отверткой проникнуть внутрь этой конструкции.

Теперь при помощи отвертки или рукой, если вы ее туда смогли просунуть, отводим в сторону фиксаторы элемента, как это наглядно показано на фото ниже.

Защелки располагаются по всей окружности, поэтому необходимо отщелкнуть их со всех сторон. После чего данная деталь легко снимается при минимальных усилиях с вашей стороны.

Чтобы посмотреть, как выглядит конструкция данного крепежа, смотрите на приведенный ниже снимок.

Помимо крючков (фиксаторов, защелок) есть еще 4 направляющих, которые должны совпадать при установке нового элемента с отверстиями в корпусе. Новый ставится несколько проще, нежели снимается, поэтому с установкой особых проблем быть не должно. Главное, не прилагать чрезмерного усилия во время фиксации элемента, и стараться максимально равномерно прижимать сам элемент, чтобы он не сломался.

Цена новой такой детали на Гранту составляет порядка 300 рублей, и как уже говорилось выше, это намного дешевле, чем покупать зеркало в сборе. Есть еще несколько моментов, которые касаются замены зеркального элемента:

1. конструкция может быть с электроприводом
2. элемент может иметь подогрев

В связи с этим, могут возникнуть определенные моменты, которые не были описаны здесь. В данной статье рассматривался самый простой тип зеркального элемента.

Как разобрать зеркало на гранте видео

Решили установить обогрев зеркал или покрасить их накладки в цвет кузова? Первым делом придется разобрать боковое зеркало. Принцип разборки зеркал Лада Гранта, Лада Калина 2 и Лада Приора одинаковый и может быть выполнен несколькими способами.

Чтобы снять накладки зеркал заднего вида снимать зеркальный элемент совсем не обязательно. Для этого придется:

сложить боковое зеркало и отщелкнуть первый фиксатор накладки (только для Лада Калина 2 и Лада Гранта). повернуть на максимально возможное расстояние зеркальный элемент в сторону, вставить в получившуюся щель отвертку и отщелкнуть 4 фиксатора накладки. отделить накладку бокового зеркала от корпуса.

Процесс показан на видео:

Если есть необходимость снять зеркальный элемент, тогда следует:

наклонить зеркальный элемент в сторону. отщелкнуть фиксаторы по кругу, используя отвертку.

Процесс показан на видео:

Напомним, нюансы есть и при замене ламп в фарах Лада Гранта.

Ключевые слова: боковые зеркала лада гранта | боковые зеркала лада калина | боковые зеркала лада приора

4 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Боковые зеркала заднего вида – неотъемлемый элемент конструкции любого транспортного средства. Они позволяют лучше контролировать дорожную обстановку, способствуют безопасности движения, оптимизируют аэродинамику кузова.

Некоторые зеркала дополнительно оснащаются указателями поворота (как заменить их читаем в инструкции), это утверждение касается и популярного отечественного автомобиля Лада Гранта. Необходимость снятия зеркал может быть обусловлена следующими факторами:

• Механическое воздействие, спровоцировавшее разрушение корпуса.
• Трещина или иной дефект на зеркальном элементе. (Инструкция по замене зеркального элемента)
• Сгоревшая спираль у зеркал с подогревом или иные повреждения электрической части.

В целом, операция по снятию зеркала не представляет особых сложностей, вполне выполнима собственными силами с минимальными тратами времени, так что необходимость в обращении к профессионалам отсутствует.

Необходимый инструмент

Для выполнения работы нужны следующие инструменты:

• малая отвертка с плоским шлицем;
• средняя отвертка со шлицем крестообразной формы;
• плоскогубцы.

Демонтаж обивки двери

Чтобы получить доступ к элементам, фиксирующим зеркало, сначала нужно снять дверную обивку.

Последовательность действий такова:

• Демонтаж клавиши, блокирующей замок.
• Снятие заглушек.

• Последовательное выкручивание шурупов и винтов, удерживающих обивку.
• Снятие обивки для чего нужно в паз между обивкой и дверной панелью вставить плоскую отвертку обмотанную изолентой (Но лучше специальным приспособлением). Фиксаторы оказывают некоторое сопротивление, но значительное усилие при демонтаже недопустимо.

• Выводятся тяги механизма, блокирующего замок, обивка отводится назад на расстояние, ограниченное длиной проводов, питающих подъемники.
• Проводка аккуратно снимается, после чего демонтируется и дверная обивка.

Снятие зеркала

Порядок действий после удаления обивки выглядит следующим образом:

• Посредством плоскогубцев аккуратно извлекается стопорная скоба, ограничивающая подвижность шарнира.

• При помощи крестовой отвертки извлекаются винты, фиксирующие зеркало на конструкции двери.

• Зеркало снимается, все тросы и шарнирные механизмы выводятся через отверстие, расположенное во внешней дверной панели.

Если речь идет о зеркале с механическим управлением, с автоматическим управлением, то дополнительно может потребоваться извлечение проводов, обеспечивающих привод электроэнергией.

Данные провода закреплены в колодках, так что сложностей их отключение не представляет.

Установка нового зеркала происходит в обратной последовательности, как и установка дверной обивки.

Главное – контролировать корректность подключения проводов, чтобы сохранить работоспособность всех электронных систем транспортного средства, указателей поворота и обогрева

Видео

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

Разборка и снятие внешних зеркал Гранты
Зеркало боковое на Гранте может сниматься в связи с установкой подогрева, ремонтом или заменой на новое. Накладки на зеркала могут демонтироваться с целью покраски или заменой на новые, другой формы. Рассмотрим процесс по шагам:

Как снять накладку и сами боковые зеркала ВАЗ 2190

Как снять зеркала Lada Granta

В зависимости от комплектаций Гранты зеркала заднего вида могут быть установлены с механическим или электрическим приводом.

Снятие зеркал с механическим приводом:

Снять стопорную скобу регулятора зеркала. Вывернуть 3 винта крепления зеркала к каркасу двери. Снять зеркало. На фото показано боковое зеркало Гранты в сборе.
Установка зеркал осуществляется в обратной последовательности.

Снятие зеркал с электроприводом:
Сначала нужно отсоединить минусовую клемму аккумулятора, а затем:

Разъединить колодку с проводами электропривода зеркала. Вывернуть 3 винта крепления зеркала к каркасу двери. Снять внешнее зеркало Гранты в сборе.
Кстати, а Вы знаете, как покрасить накладки зеркал в цвет кузова, и установить подогрев зеркал?
