Кастер развал схождение что это

Развал
Правильный угол развала колес обеспечивает хорошее сцепление с дорогой и стабильность управления автомобилем. Не правильная установка развала может повлечь за собой неравномерный износ покрышек и проблемы с управлением. Развал колеса — это угол между центральной плоскостью колеса и перпендикуляром к поверхности дороги.

Развал измеряется в градусах, при этом колеса должны находиться в положении прямолинейного движения. Колесо с углом развала в 0 градусов вертикально по отношению к дороге. Развал положителен, если верх колеса отклоняется наружу, и отрицателен, если наклон внутрь.

Схождение
Самый критический угол установки колес — это угол схождения. Чрезмерно положительное или отрицательное схождение вызывает повышенный износ покрышек. Схождение — это разница расстояний, измеренных по передним и задним точкам дисков колес, в горизонтальной плоскости. Схождение измеряется в миллиметрах. Схождение может так же выражаться в угловых мерах, тоесть в градусах. Если расстояние измеренное по передним точкам меньше расстояния измерянного по задним точкам, то говорят о положительном схождении, если наоборот — об отрицательном или обратном схождении. Схождение считаеться нулевым, если колеса параллельны друг другу.

Продольный наклон шкворня (кастер)
Основные функции продольного наклона шкворня — это улучшение стабильности управления и обеспечение тенденции к самоустановке управляемых колес. Неправильный угол продольного наклона шкворя может вызвать чрезмерную трудность вращения рулевого колеса. Продольный наклон шкворня — это угол между вертикалью и проекцией оси поворота колеса на вертикальную плоскость, проходящую через ось действия тяги. Продольный наклон шкворня измеряется в градусах. Продольный наклон шкворня положителен, если верхняя часть оси отклонена назад, продольный наклон шкворня отрицателен, если верхняя часть оси отклонена вперед.

Развал-схождение необходимо делать по нескольким причинам:

первая — автомобиль после регулировки развал-схождения будет обладать лучшей курсовой устойчивостью, то есть машину не будет уводить в сторону;
вторая — машиной будет легче управлять, она станет более манёвренной и менее склонной к заносам;
третья — наличие правильных параметров развала-схождения экономит топливо и увеличивает ресурс шин.

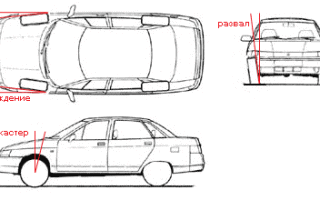

Что означает кастeр, развал и схождение?

Что лучше перекачать или не докачать давление в колесах?

Шины с низким давлением снижают управляемость, увеличивают тормозной путь, приводят к повышенному износу внешних кромок. При этом на повороте на большой скорости покрышки могут слететь с дисков, такие случаи бывали в моей практике. Шины с повышенным давлением снижают сцепление с дорогой, уменьшают устойчивость автомобиля при торможении, удлиняют тормозной путь, ухудшают управляемость и изнашиваются по средней кромке. Сильно перекаченные шины могут «взорваться» при попадании в яму. Так что выбирайте сами, что лучше… .

Почему руль стоит криво при движении по прямой?

Если помимо наклона руля на автомобиле одновременно присутствует увод в сторону, то сначала нужно найти и устранить причину увода, а затем уже смотреть истинное положение руля.

Возможные причины:
1. Повышенный свободный ход в рулевом механизме.
2. Автомобиль имеет некоторое смещение заднего моста (задней оси) или деформации задней балки. Особенно, когда одно колесо имеет положительный развал, а другое — отрицательный.
3. Неисправность гидро- или электро- усилителя руля
4. Большая разница в давлении колес на одной оси.
5. Имеются скрытые дефекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой «сход-развала».
6. Возможны дефекты резины. Нужно поменять местами правое и левое колеса, если руль изменил свое
7. положение в зеркальном отображении — перевернуть покрышку на одном из передних колес.

Почему при торможении машину уводит в сторону вправо или влево?

Если машину уводит в сторону при торможении — нужно проверить тормозную систему автомобиля. Как правило причиной увода является воздух в тормозной системе или неисправный тормозной цилиндр с одной стороны. Для начала нужно прокачать тормоза, если это не поможет — проверить тормозные цилиндры. Если при нажатии на педаль тормоза поршни цилиндров не выходят или, наоборот не «растормаживаются», или видны следы подтекания тормозной жидкости, значит цилиндры неисправны.
Еще одной причиной увода автомобиля в сторону при торможении может быть большая разница в углах установки колес. Если сильно нарушены углы развала и продольного наклона, причем с противоположными знаками, то руль при торможении может разворачиваться в сторону меньшего угла продольного наклона (кастера). Но при движении по прямой машину не уводит за счет компенсации одного угла другим, то есть из-за развала тянет в одну сторону, а из-за кастера в другую, углы уравновешиваются — машина едет ровно.

Почему при разгоне машину тянет (уводит) вправо?

Увод переднеприводной машины может быть если стоят проставки на передних пружинах (или на 2109 стойки от 2110), причем тянуть будет в сторону более длинного привода ( полуоси начинают работать под углом, а на длинном приводе вектор центробежной силы будет больше). В этом случае увод ощущается при разгоне, а при прямолинейном равномерном движении — нет. На отечественных ВАЗ 2108 — ВАЗ 2115 увод вправо заложен «по умолчанию». Повлиять на это можно путем изменения продольного наклона стойки (кастра). Т.е. справа нужно вытащить одну, а иногда и две шайбы или вложить столько же слева. На многих иномарках (VW, Mazda, Ford) для компенсации этого эффекта на полуоси производитель ставит демпфер.

Почему автомобиль уводит в сторону после развала-схождения?

1. Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине. Езжайте в шиномонтаж и переоденьте одно из передних колес задом наперед, т.е. чтобы внутренняя сторона стала внешней. Если резина направленная, то можно поменять местами колеса на время, чтобы проверить, что проблемы в резине. Если это, действительно так, то поменяйте колеса с задними и ищите пару, на которой машина поедет ровно. Данная причина увода в последнее время встречается очень часто(и, как не удивительно, даже на импортной резине) Проблема в качестве изготовления. — это нарушения каркаса покрышки, вследствие чего возникают различные упругие деформации (грубо говоря с одной стороны резина мягче чем с другой). Кстати, биение руля может возникать по той же причине.
2. Повышенный дисбаланс колес. Кривизна колесных дисков — сделайте балансировку или замените диски.
3. Была проведена диагностика и регулировка только передней оси автомобиля. Нужно проверить задний мост. Возможно причина кроется в нем (деформации даталей, нарушения регулировок).
4. Имеются скрытые дефекты ходовой части, которые не были обнаружены перед регулировкой «сход-развала».

До регулировки машину никуда не уводило, был сильный износ резины. После регулировки «развала-схождения» появился увод в сторону.

Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод создаваемый резиной был уравновешен уводом создаваемым неправильными углами «развала» в др.сторону. Устранили эту причину — появился увод.

Машину не ведет и протектор не «жрет», но автомобиль туговат в управлении («тугой» руль).

1. При ремонте установлены тугие шарниры шаровых опор и рулевых тяг, затянут маятник или рулевой редуктор (рулевая рейка). Со временем шарниры станут легче когда попадет смазка в соединения (если конечно смазка там есть). Если смазки под пыльниками не было шарнир будет издавать скрип.
2. Неправильно отрегулирован «развал» (углы развала одинаковы, но слишком большие).
3. Ширина шин не соответствует рекомендованной изготовителем, вследствие чего пятно контакта с дорогой увеличиваетя и увеличивается трение.
4. Низкое давление воздуха в шинах (давление меньше 1 атмосферы).
Проблемы 2,3,4 — увеличение пятна контакта с дорогой — как следствие «тугой руль».

Читать еще: Разборные стойки на приору

Почему со временем нарушаются углы установки колес на автомобиле, даже если не было никакого ремонта ходовой и автомобиль не попадал в аварийные ситуации?

1. Наверно, всем известно, что углы установки колес напрямую зависят от клиренса автомобиля (дорожного просвета) А клиренс, в свою очередь, имеет особенность уменьшаться с возрастом автомобиля. Это происходит из-за просадки упругих элементов подвески: пружины, резинки, элементы кузова.
2. Появление и накапливание микроскопических зазоров в шарнирах подвески, которые складываясь между собой, дают ощутимые изменения углов.
3. Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты, что приводит к постепенному изменению его «геометрии» и в свою очередь — к изменению углов развала-схождения. Например, на новых Жигулях продольный наклон шкворня (кастер) устанавливается 3,5-4°, но уже через 2-3 года этот показатель будет составлять 2-2,5°. Кстати, такая же тенденция видна на всех автомобилях, независимо от производителя, разница только в величине углов.

Кастер развал схождение что это

Кастер. Схождение и развал колес

Ситуация была банальной: Продавец и Покупатель. Две женщины. Только одной из них,которая была Покупателем, кто-то посоветовал перед приобретением автомобиля заехать в автосервис «Анкар», что бы проверить на стенде так называемые «развал и схождение колес»…

Женщины, естественно, думали, что все пройдет быстро и споро.

Естественно, так все и получилось, но вот только результаты ошеломили обоих…

Потому что Сергей Александрович Симагин, который и «колдовал» на стенде, после завершения работы протянул им распечатку:

,- это было на одной стороне листа, а на другой приводился распечатанный на принтере рисунок, в «цвете»,как говорится:

,- так называемый “окончательный результат диагностики”.

Здесь все видно и понятно, присмотритесь.

Схождение колес: ни одно из четырех не «вписывается» в установленные (положенные) значения и параметры.

Развал колес: только одно, правое заднее стоит нормально и правильно.

Кастер ( caster angle – угол продольного наклона) – левое переднее стоит правильно,а вот правое переднее – увы,нет.

Вывод простой: когда-то случился удар и стойки «повело», как говорится.

И если другие регулировки Сергею Александровичу еще удалось «вывести», то вот «переднее-левое» – увы.

Здесь уже никакой «технический доктор» не поможет.

Оборудование, которым пользуется Сергей Александрович, самое «передовое», как говорится : фирмы SUN ,-

,-которое имеет такие вот (некоторые) функции, как:

программируемые пользовательские профили;
трехмерные мультипликационные подсказки о технологии регулирования;
база данных, начиная с автомобилей, выпущенных 30 лет назад;
13 баз данных автомобилей, свойственных рынку конкретной страны (региона мира) – около 30000 моделей и модификаций;
калибровка стенда на нескольких высотах;
патентованная программа регулировки схождения
профессиональная база данных клиентов с различными функциями поиска
EzShim – база данных спецификаций прокладок, специнструмента и специальных приспособлений, необходимых для регулировки.

Что самое примечательное – погрешность работы.

Она составляет всего 1 минуту.

Для справки : 3 миллиметра = 8 минутам.

Далее посчитать можете сами.

Немного ранее в статье говорилось о том, что некоторые параметры просто-напросто невозможно «вывести», например, «кастер» для передних колес.

Да,на автомобилях “малого” и “среднего” класса, например, Corolla, Tercel – невозможно, непредусмотрено.

Но на таких, например, как TOYOTA LAND CRUISER PRADO есть такая возможность, что можно увидеть на приведенном далее рисунке:

Для этого надо только знать “мануальные” значения по тому или иному автомобилю. Впрочем, на таком стенде как SUN – все это есть в Базе данных, поставляемой вместе с оборудованием.

Послесловие: Знакомый, который прочитал эту статью еще в черновике, задал только два вопроса: “Сколько стоит?” и “Где находится?”.

Стоимость – от 400 до 600 рублей (диагностика)

А расположение – вот по этой ссылке.

Можно и позвонить : “Автосервис “Анкар”, приемка” – 782 29 59

Примечание: данную статью можно считать и рекламной. однако основная цель ее – помочь тем, кто приобретает автомобиль. Потому что только на таком оборудовании можно точно понять и определить состояние автомобиля перед покупкой и быть уверенным в том, что Вам не продают “кота в мешке”.
Да! Советы насчет того, что “надо провести магнитом, замотанным в тряпочку, по машине и. “,- этот совет хорОш, однако самый лучший способ убедиться в том, что продаваемая вам машина – не битая, – только такой, только при проверке на таком стенде.

При написании статьи использованы материалы
Издательства “Легион-Автодата”

Что такое кастер колеса и его правильная регулировка

С детских лет мы почти все используем кастер колеса, однако, дожив до седины на висках, не каждый знает, что это такое и зачем он применяется. Многие из нас еще в детстве обратили внимание, что рулевая стойка переднего колеса велосипеда установлена не строго вертикально, а под некоторым углом обычно в направлении водителя. В таком случае речь идет о положительном угле кастера колеса.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Именно такая особенность способствует выравниванию прямолинейного курса движения велосипеда, даже без участия водителя. Кастер помогает ехать на велосипеде «без рук».

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 5,0,0,0,0 –>

Многие обращали внимание на суперуправляемость цирковых велосипедов. Она таковая, потому что там установлен нулевой угол кастера. Отрицательный угол применяется на колесах самолетов. Он позволяет уменьшить тряску колеса на высоких скоростях. Мебельные колеса, магазинные тележки, везде применяется отрицательный кастер. Мы об этом никогда и не задумываемся. Но перейдем все же к автомобилям.

p, blockquote 6,0,0,0,0 –>

Что такое кастор на машине

p, blockquote 7,0,0,0,0 –>

В Википедии кастер определяется как Caster angle, угол установки колес в продольном направлении. Иногда он также именуется «кастор». Справедливости ради следует заметить, что Word слово «кастер» подчеркивает красным, а вот кастор – нет. Кастер колеса автомобиля определяется углом наклона от вертикальной оси до линии, соединяющей верхние и нижние точки подвеса (упора) автомобильного колеса. На рисунке приведены основные угловые характеристики подвески колеса.

p, blockquote 8,0,1,0,0 –>

p, blockquote 9,0,0,0,0 –>

Почему в автомобиле применяют именно положительный кастер, а не отрицательный как в самолетах. В самолетах поначалу применялся также положительный угол, но с увеличением скоростей начал проявляться эффект дребезжания и перешли на отрицательный. Положительный кастер в авто помимо управляемости добавляет немного сантиметров в длину колесной базы, а это способствует большей продольной устойчивости.

p, blockquote 10,0,0,0,0 –> adsp-pro-1 –>

Видео — на что влияет кастор колеса:

p, blockquote 11,0,0,0,0 –>

p, blockquote 12,0,0,0,0 –>

Кто и как определяет величину угла кастера колес автомобиля

p, blockquote 13,0,0,0,0 –>

Величина Caster angle колес рассчитывается на этапе проектирования автомобиля. При этом учитывается множество технических параметров транспортного средства:

p, blockquote 14,0,0,0,0 –>

максимальная снаряженная масса;
расположение привода (передний, задний, полный);
максимальная и наиболее вероятная (предполагаемая для конкретных условий движения) скорость автомобиля;
ускорения разгона и торможения;
аэродинамические характеристики.

Этот список далеко не полный, поэтому можно представить, насколько трудно проектировщикам остановить свой выбор на конкретном значении. Еще более трудно это сделать, проектируя спортивную модель. Приходится учитывать персональные характеристики водителя и особенности каждой трассы. Поэтому на рынке переоборудования автомобилей есть специальные регулируемые верхние опоры стоек.

Читать еще: Нива 21213 передний мост ремонт видео

p, blockquote 15,0,0,0,0 –>

p, blockquote 16,0,0,0,0 –>

Профессионалы-механики гоночных автомобилей подгоняют кастер колеса перед каждой трассой, учитывая ее особенности:

p, blockquote 17,1,0,0,0 –>

перепады высот;
количество «шпилек»;
покрытие и другие специфические параметры.

Если трасса имеет большое количество поворотов, «шпилек», неровностей, не позволяет сильно разогнаться, угол кастера уменьшают. На более ровной и предсказуемой трассе угол увеличивают.

p, blockquote 18,0,0,0,0 –>

Слишком большой угол может привести к неуправляемости автомобиля при входе в поворот на большой скорости в условиях скользкого дорожного покрытия.

p, blockquote 19,0,0,0,0 –>

Спустимся с небес на землю, и перейдем к конкретным примерам на отечественные автомобили.

p, blockquote 20,0,0,0,0 –>

Реальные значения и допустимая погрешность

p, blockquote 21,0,0,0,0 –>

В заднеприводных ВАЗах угол кастера обычно устанавливается около 3-х градусов 30-ти минут. При этом, как показала практика, не всегда он одинаков для противоположных колес даже на только сошедших с конвейера новых авто. Возможно там полагаются на идентичность устанавливаемых узлов и не выполняют дополнительные регулировки. Кстати, по заводским техническим условиям ВАЗа допускается отклонение до одного градуса. При таком разбросе значений угла на больших скоростях машину может уводить налево или направо (туда, где градус меньше).

p, blockquote 22,0,0,0,0 –>

Скорее всего и в иномарках никакой кастер при предпродажной подготовке не проверяют. Возможно и там такая же проблема.

p, blockquote 23,0,0,0,0 –>

Учитывая, что кастер какая-никакая важная характеристика управляемости, если вы любитель быстрой езды, следует проверить соответствие углов кастера правого и левого колеса сразу после приобретения нового автомобиля. Не каждый стенд развал-схождения обладает такой возможностью.

p, blockquote 24,0,0,0,0 –>

На переднеприводных моделях ВАЗ стандартный угол значительно меньше, приблизительно полтора градуса, опять же плюс-минус 30 минут. При таком малом кастере эти «плюс-минус» весьма критичны.

p, blockquote 25,0,0,0,0 –>

Самостоятельная регулировка

p, blockquote 26,0,0,1,0 –>

На автомобилях ВАЗ регулировку угла кастера можно произвести самостоятельно. Точнее не регулировку, а изменение величины, поскольку самостоятельно точно измерить угол невозможно. Регулировка производится добавлением (удалением) шайб на подвеске, как показано на рисунке.

p, blockquote 27,0,0,0,0 –>

p, blockquote 28,0,0,0,0 –> adsp-pro-2 –>

Одна шайба это где-то 19 минут, в градусах, понятно. Бесконечное количество шайб устанавливать нельзя, допускается 4 сзади и 2 спереди. Можно предварительно заехать на стенд, измерить соответствующие углы, затем прикинуть, что где убавить или добавить, выполнить эту процедуру в гараже.

p, blockquote 29,0,0,0,0 –>

После регулировки кастера необходимо вновь ехать на стенд уже для регулировки развал-схождения.

Некоторые любители потюнинговать устанавливают на Приору опоры SS-20, увеличивая кастер до 3 градусов. Говорят, эффект обалденный. Возможно это так, но лучше не экспериментировать без нужды.

p, blockquote 31,0,0,0,0 –>

Подобным образом можно регулировать углы кастера колес и на других автомобилях, однако перед этим необходимо найти в технических описаниях конкретного автомобиля их величину. Обычно в импортных скоростных авто с передним приводом он находится в пределах от 2 до 4 градусов, заднеприводных – от 4 до 10.

p, blockquote 32,0,0,0,0 –>

Какую информацию может дать проверка автомобиля по гос номеру и как её выполнить.

Читайте в этой статье о разъеме OBD2.

Видео — регулировка кастера на Лада Гранта:

p, blockquote 34,0,0,0,0 –> p, blockquote 35,0,0,0,1 –>

Сход развал кастор что это

Давно не писал статей, думаю вы даже соскучились по полезной информации. Столкнулся я с тем чтобы сделать качественный развал-схождение. Дело в том что еще 2 года назад я заменил пружины, стойки Monroe еще живые вроде, по-моему… ну в общем тоже скоро менять все в круг. После замены пружин машину стало немного тянуть вправо, поехал к специалистам делать развал-схождение.

Приехал не куда-то, а к региональному дилеру, колесному центру нашего города (внушает доверие да?), а вот специалисты так никудышные оказывается. Самое смешное, что они совершенно не напрягаются и работают на расслабоне. Заехал на яму — полчаса он устанавливал метки, шаркая сланцами о кафельный пол мастерской. Потом походив покурив, подошел и сказал что сзади он не будет делать развал-схождение т.к. болты там никогда не открутишь, а рвать их он не будет. Вы даже не пробовали сказал я ему. А он — что там пробовать они намертво приржавели. Я — У вас есть ВДшка, обрызгайте ей, они открутиться. Это не входи в развал-схождение говорит он мне. Меня это вообще убило. Я сказал что мне такой развал не нужен, снимайте оборудование я уезжаю. Снимал он на удивление быстрее чем ставил с недовольной физиономией. Уехав с этого злачного места я поехал домой.
Удачно забыв обо всем и примерно недели две не вспоминав о развале так и проездил. В один прекрасный день поставив машину на стоянку с повернутыми колесами, я случайно заметил, что черт возьми с колесом оно просто лысое с внешней стороны, даже в некоторых местах гладкое совсем? Расстроившись я начал копаться и искать суть проблемы.

Давайте для начало разберемся, что же такое развал, схождение и затронем немного кастер?

РАЗВАЛ (Углы установки колес) (CAMBER).

Развал – это параметр, который оказывает определяющее влияние на так называемую боковую реакцию колес. Именно она противодействует центробежным силам, действующим на автомобиль в повороте, и способствует его удержанию на криволинейной траектории. То есть по просту говоря, при повороте одно из колес будет максимально эффективно соприкасаться с дорожным покрытием. Этот эффект очень заметен на спортивных машинах, в частности дрифтовых.

Но там дополнительно используют изменения угола Аккермана, для достижения меньшего радиуса поворота. И сделать развал на спортивной машине гораздо проще чем на серийной. Спортивные «зубодробительные» подвески, отличаются высокой угловой жесткостью и короткими ходами. Здесь статические величины развала (и схождения) меньше всего отличаются от того, как они выглядят в динамике. Чем больше диапазон ходов подвески, тем больше изменение развала в движении.

В основном на большинстве машин стоит отрицательный развал, на некоторых даже почти не предусмотрено его регулировка.

«Большинство подвесок на автомобилях имеют конструкцию МакФерсон, основным элементом данный подвести является амортизаторная стойка»

Оптимальное положение для колес, это то при котором более нагруженное внешнее колесо оставалось бы с небольшим отрицательным развалом. Чтобы добиться этого необходимо еще более «завалить» колесо в отрицательный развал. Но не стоит переусердствовать.

При этом левый и правый развал по величине должны быть максимально равны друг другу. Разница не должна превышать 30’ (ноль градусов тридцать минут), это может вызывать увод автомобиля от прямолинейного движения и односторонний износ протектора.

Так какой же развал выбрать?
Во-первых смотрите обязательно литературу на свой автомобиль, там обязательно будут допустимые углы. Но в литературе указывается очень сильная разница диапазонов. Сегодня в «тренде» по всему миру отрицательный развал, автомобили с ним более устойчивые в поворотах.
Вот мои углы из литературы

Во-вторых всегда берите во внимание стиль вашего вождения
В-третьих проконсультируйтесь со специалистом (не все они рукожопы)

Читать еще: Не работает прикуриватель ваз 2115 причины

Что бывает при неправильном развале?

Односторонний износ протектора

СХОЖДЕНИЕ (Отклонение колес) (TOE)

Схождение колес необходимо для компенсации кинематических воздействий трансмиссии, тормозов и конструктивных особенностей подвески и обеспечивает правильно направление колес и устойчивое движение автомобиля.
Для чего нужно схождение – в основном чтобы уменьшить износ покрышек и для более комфортного, легкого вождения.

Динамическое изменение схождения на передних управляемых колёсах, возникающее при работе подвески, на практике не играет большой роли, поскольку легко компенсируется управляющим воздействием со стороны водителя.
А вот на неуправляемых колёсах задней оси значение схождения может меняться при работе подвески, причём характер этого изменения тоже оказывает весьма существенное влияние на устойчивость и управляемость автомобиля.

При отклонение схождения от нормы возникают проблемы связанные с сильным износом шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления передних колес.

Какое же схождение выбрать?

Здесь производитель устанавливает более жесткие рамки настройки градусов схождения отклонение не должно превышать 10’
В основном схождение настраивают очень точно, чтобы избежать различных казусов. Проверяйте на сервисах как его вам настроили, а лучше требуйте распечатанную карту настройки углов вашей машины.

Что бывает при неправильном схождение

Кастер – я говорю Кастор (Угол продольного наклона оси поворота колес) (Сastor Angle).

Кастер и Кастор – кому как нравиться оба варианта правильные. По дедовски Наклон шкворня.
угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля.
Проше объяснить не получиться. На велосипеде вилка колеса находиться под углом, вот этот угол и есть кастор.
Кастор нужен для обеспечения устойчивости движения автомобиля по прямой и в поворотах, обеспечивает возможность удерживать требуемый курс автомобиля, обеспечивает самовыравнивание управляемых колес за счет скорости автомобиля.
Из-за кастора автомобиль выходит из поворота сам. Отпустил руль и колеса сами стремятся принять прямое положение, что облегчает управление автомобилем.

В основном на большинстве машин стоит положительный кастор, на некоторых даже почти не предусмотрено его регулировка.

Если неправильно установить кастор, то автомобиль будет уводит в сторону.

Что бывает при неправильном касторе

Вернемся к нашей изначальной истории о моем опыте. В сервисе мне всегда твердили что у меня не настраивается кастор и развал на передних колесах. Почитав кучу статей и книг про мою машину я понял что это не так, регулируется и развал и кастор, но только на константное значение в 30’. У меня при проверке всего прочитанного на практике, выяснилось что метки на чашках стояли совершенно неправильно и еще в добавок и в разные стороны. Переставив как положено метки, особых изменений я не заметил. Скорее всего с перестановкой меток, неправильно и выставилось схождение. После очередного визита в сервис на развал схождение я предупредил работника что я знаю как и что настраивается и какие углы требуются. И не надо говорить что не будете настраивать задние колеса.

И вот уже после на тщательно настроенных углах, я чувствую прилив сил и скорости, и это не эффект чистой машины. Жалко только что резину все таки поело и прилично, скорее всего буду менять.

Учитесь на чужих ошибках, даже на нашем любимом drive2.ru столько записей про убитую резину из-за не вовремя или неправильно сделанном развал-схождение. Читайте обязательно литературы про свою машину. Настраивайте правильные углы развала, схождения и кастора. И конечно же будьте жестче с автосервисами – ВЫ им платите деньги за работу, а получаете непонятно что.

Комментируйте, ставьте нравиться под статьей!

Заходите на мой YouTube канал, смотрите интересные видео ставьте лайки, подписывайтесь!

Кастор (англ. caster angle или castor angle) — угол продольного наклона оси поворота колеса автомобиля.

Кастор измеряется в градусах и представляет собой угол в продольной плоскости автомобиля между вертикальной линией и линией, проходящей через центры поворота колеса.

Эта линия проходит через шаровые опоры верхнего и нижнего рычагов подвески («классическая» двухрычажная подвеска), либо через верхнюю и нижнюю точки крепления амортизаторной стойки (подвеска типа «Мак-Ферсон») либо по оси шкворня (шкворневая подвеска) в продольной плоскости автомобиля. Кастор может быть как положительным, так и отрицательным.

Содержание

Влияние кастора на управляемость автомобиля [ править | править код ]

Кастор влияет на стабилизирующий момент и на изменение развала колес при повороте руля. Чем больше кастор, тем больше стабилизирующий эффект при вывернутых колёсах.

Из-за того, что точка контакта колеса (при положительном касторе) с поверхностью лежит несколько позади оси поворота, при отклонении колеса от прямолинейного движения возникают боковые силы, стремящиеся вернуть колесо в начальное положение.

Кроме того, если в начальный момент отклонения колес от нейтрального положения при прохождении поворота только внешнее колесо имеет необходимый отрицательный развал, то по мере увеличения отклонения колес в сторону поворота внешнее колесо приобретает ещё больший отрицательный развал, а отрицательный развал внутреннего колеса уменьшается или даже становится положительным. Таким образом, кастор благоприятно влияет на сцепление управляемых колес в поворотах.

При повороте в одну из сторон одно из колес стремится приподнять шасси, другое же само приподнимается. Таким образом, для поворота колес необходимо не только преодолеть силы трения, но и затратить некоторое количество энергии на приподнимание шасси. Благодаря этому и выше описанным боковым силам водитель может «чувствовать» автомобиль [1] .

При дефектах кузова, после ударов, этот угол обычно изменяется неодинаково. Разница между этими углами на левом и правом колёсах обычно приводит к уводу автомобиля с прямой линии даже при идеально отрегулированных остальных углах и качественной резине.

Кастером называется угол, под которым наклоняется ось поворота колеса по отношению к вертикали.

При проверке сход-развала учитывается влияние данного угла на поворачиваемость при торможении, накате и ускорении. Кастер вызывает эффект прогрессивного наклона колес передней оси в сторону поворота. От величины угла напрямую зависит величина переднего развала, необходимого для обеспечения максимальной площади контакта шины с поверхностью дороги.

На что влияет кастер?

Чем опасно различие кастеров для левого и правого колес?

Если значения кастера для левого и правого колес передней оси отклоняются от допустимых, это приводит к уводу автомобиля в сторону колеса, имеющего меньший показатель кастера.

Как углы кастера влияют на поведение автомобиля?

Крутой (малый) угол кастера

Увеличивает поворачиваемость при накате и торможении на повороте. От степени вертикальности угла зависит резкость захода на поворот.
Повышает эффективность подвески. Чем ближе к вертикали угол поворота колес, тем надежнее передняя подвеска защищена от излишнего трения при движении по неровной дороге.
Уменьшает поворачиваемость при ускорении на выходе из поворота. Вертикально ориентированный угол вызывает меньшее изменение развала колес.
Снижает самоцентрирование колес. Регулируя сход-развал, следует помнить, что вертикальный кастер нестабилен по причине отсутствия силы, заставляющей колеса поддерживать строго прямое направление.

Пологий (большой) угол кастера

Снижает поворачиваемость при накате и торможении на входе в поворот. Чем больше угол, тем меньше отклоняются колеса.
Увеличивает поворачиваемость при ускорении на выходе из поворота. Большой наклон угла кастера вызывает более эффективный развал при повороте передних колес. Если сход-развал предусматривает пологий угол кластера, повысится сопротивляемость центробежной силе.
Увеличивает самоцентрирование колес. При этом увеличивается стабильность на прямых участках.
