Подключение светодиодной ленты к драйверу

Зачем нужен драйвер для светодиода и как подобрать

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.

Назначение

Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.

Применение

Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

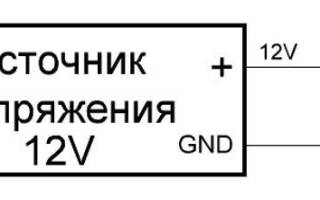

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

падение напряжения на светодиоде;
количество светодиодов;
способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.

Мощность нагрузки зависит от:

мощности каждого светодиода;
их количества;
цвета.

В общем случае потребляемую мощность можно рассчитать как

где Pled — мощность светодиода,

N — количество подключаемых светодиодов.

Максимальная мощность драйвера не должна быть меньше .

Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:

где Pmax — максимальная мощность драйвера.

Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.

У XP-E зеленого цвета падение 3.3-3.9 В при том же токе, и его средняя мощность составит уже около 1.25 Вт. То есть драйвером, рассчитанным на 10 ватт, можно питать либо 12-13 красных светодиодов, либо 7-8 зеленых.

Как подобрать драйвер для светодиодов. Способы подключения LED

Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:

Последовательно. При таком способе подключения потребуется драйвер напряжением 12 В и током 300 мА. Преимущество такого способа в том, что через всю цепь идет один и тот же ток, и светодиоды горят с одинаковой яркостью. Недостаток заключается в том, что для подключения большого числа светодиодов потребуется драйвер с очень большим напряжением.
Параллельно. Здесь уже будет достаточно драйвера на 6 В, но потребляемый ток будет примерно в 2 раза больше, чем при последовательном соединении. Недостаток: токи, текущие в каждой цепи, немного различаются из-за разброса параметров светодиодов, поэтому одна цепь будет светить несколько ярче другой.
Последовательно по два. Тут потребуется такой же драйвер, как и во втором случае. Яркость свечения будет уже более равномерная, но есть один существенный недостаток: при включении питания в каждой паре светодиодов из-за разброса характеристик один может открыться раньше другого, и через него пойдет ток, в 2 раза превышающий номинальный. Большинство светодиодов рассчитаны на такие кратковременные броски тока, но все-таки этот способ наименее предпочтителен.

Соединять таким образом параллельно 3 и более светодиодов недопустимо, так как при этом через них может пойти слишком большой ток, в результате чего они быстро выйдут из строя.

Обратите внимание, что во всех случаях мощность драйвера составляет 3.6 Вт и не зависит от способа подключения нагрузки.

Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.

В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.

У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.

Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.

Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).

На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока I_cp на выходе.

Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.

Читать еще: Лада калина не работает спидометр причина

Светодиодный драйвер на 220 В

Для включения в сеть 220 В выпускаются как линейные, так и импульсные. Существуют драйверы с гальванической развязкой от сети и без нее. Основными преимуществами первых являются высокий КПД, надежность и безопасность.

Без гальванической развязки обычно дешевле, но менее надежны и требуют осторожности при подключении, поскольку есть вероятность поражения током.

Китайские драйверы

Востребованность драйверов для светодиодов способствует их массовому производству в Китае. Эти устройства представляют собой импульсные источники тока, обычно на 350-700 мА, часто не имеющие корпуса.

Основные их достоинства – низкая цена и наличие гальванической развязки. Недостатки следующие:

низкая надежность из-за использования дешевых схемных решений;
отсутствие защиты от перегрева и колебаний в сети;
высокий уровень радиопомех;
высокий уровень пульсаций на выходе;
недолговечность.

Срок службы

Обычно срок службы драйвера меньше, чем у оптической части – производители дают гарантию на 30000 часов работы. Это связано с такими факторами, как:

нестабильность сетевого напряжения;
перепады температур;
уровень влажности;
загруженность драйвера.

Самым слабым звеном светодиодного драйвера являются сглаживающие конденсаторы, которые имеют тенденцию к испарению электролита, особенно в условиях повышенной влажности и нестабильного питающего напряжения. В результате уровень пульсаций на выходе драйвера повышается, что негативно сказывается на работе светодиодов.

Также на срок службы влияет неполная загруженность драйвера. То есть если он, рассчитан на 150 Вт, а работает на нагрузку 70 Вт, половина его мощности возвращается в сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания. Рекомендуем почитать про срок службы светодиодных ламп.

Схемы драйверов (микросхемы) для светодиодов

Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.

ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.

Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.

Простой драйвер тока на этой микросхеме представлен ниже.

Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.

Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:

Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R_ON.

Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.

Заключение

Светодиоды гораздо более требовательны к источнику питания, чем другие источники света. Например, превышение тока на 20% для люминесцентной лампы не повлечет за собой серьезного ухудшения характеристик, для светодиодов же срок службы сократится в несколько раз. Поэтому выбирать драйвер для светодиодов следует особенно тщательно.

Подключение светодиодной ленты

Сегодня большой популярностью стали пользоваться новые виды светодиодных светильников в виде тонких гибких лент длиной 5 метров, которые возможно наращивать и легко разрезать на отдельные отрезки любой длины, да же в несколько сантиметров.

Светодиодной ленте легко придать любую геометрическую форму. Она широко применяется для подсветки фасадов, рекламы и др. Многие начали активно ее использовать и в домашних условиях для освещения аквариума, подсветки в кухне, подвесного потолка и т. п.

Подробно узнайте из отдельной нашей статьи о всевозможных самых распространенных методах установки светодиодных лент. А Я далее остановлюсь на вопросах по их подключению.

Светодиодные ленты работают на пониженном напряжении 12 Вольт (реже 24 В ) от источников постоянного тока: аккумуляторной батареи или блока питания. Поэтому важно, при их подключении соблюдать полярность. Если неправильно подключите ничего страшного не случится- просто она не будет работать. Поменяйте полярность и у Вас все заработает!

Благодаря тому что светодиодные ленты работают от постоянного тока с величиной напряжения 12 Вольт- ее можно напрямую подключить к бортовой сети электропитания вашего автомобиля.

Общая принципиальная схема подключения светодиодной ленты к домашней электросети 220 Вольт.

Внимание! Светодиодные светильники в отличии от аналогичных с другими типами ламп- нельзя напрямую подключать в электрическую розетку на 220 Вольт. Подключение стоит проводить только через специальный блок питания, который трансформирует напряжение до необходимого более низкого значения= 12 (реже 24) Вольт, а кроме этого преобразует переменный ток в постоянный. Величина напряжения наносится по всей ее длине ленты.

Пример самого простого варианта подключения на картинке снизу.

На два провода «Вход»и ли «Input» подключаются фаза и ноль от розетки 220 Вольт или распределительной коробки домашней электропроводки.

На «Выходе» (Output): красный- это +, а черный или синий- это минус. Подключать к светодиодной ленте необходимо правильно с соблюдением полярности, а иначе светодиоды не будут светиться.

Как правило, перед блоком питания на фазе делается разрыв при помощи выключателя, что позволяет включать и выключать блок питания и соответственно светодиодную ленту.

При покупке блока питания необходимо обратить внимание не только на необходимую величину выдаваемого им напряжения, например 12 Вольт, но и на его мощность, которая должна быть достаточной для работы одной или нескольких светодиодных лент. Рекомендую брать с 20 процентным запасом.

Как рассчитать требуемую мощность блока питания (БП). Сразу смотрим на характеристики светодиодной ленты. Например, потребляемая мощность ее равна 9 Вт/м. Значит при длине 5 метров общая мощность составит 9 умножаем на длину и получаем 45 Ватт. Для подключения одной ленты понадобится БП мощностью 45 Ватт + 20% или 54 Ватт. Выбираем и покупаем близкий по требуемой мощности блок питания. Если будем подключать 2 одинаковые ленты к одному блоку 54 умножаем на 2 и получаем 108 Ватт.

Помните, что не рекомендуется подключать к концу одной светодиодной ленты начало другой, потому что вторая лента будет светить тусклее, а последние светодиоды вообще будут еле светится. При малой мощности светодиодов, несмотря на то что у них всех яркость станется одинаковой- будут перегреваться дорожки электропитания из-за прохождения тока выше номинальных значений. А перегрев, как хорошо известно, довольно значительно сокращает время службы светодиодов. В практике распространены два проверенных и правильных способа подключения светодиодных лент, изображенных на картинке снизу.

Читать еще: Переделка приборной панели приора

На первом изображении- схема подключения с 2 блоками питания, каждый из которых питает отдельно ленту. Общим у них будет только электропитание 220 Вольт. Но если, необходимо подключить 2 светодиодные ленты рядом, лучше купить по-мощнее блок питания и оба начала лент подключить с соблюдением полярности к 12 Вольтовому выходу из БП, как показано на втором изображении.

Схема подключения с диммером.

Диммер или светорегулятор позволяет плавно регулировать яркость и включить или выключить светодиодную ленту без отключения блока питания. Подключить его очень просто.

Устанавливается светорегулятор перед светодиодными лентами на выходе из блока питания с соблюдением полярности, указанной на его корпусе.

Схема подключения светодиодной ленты типа RGB.

RGB лента обладает возможностью менять цвет своего свечения. Ее часто называют многоцветными или разноцветными. Для управления работой RGB ленты необходима установка специального RGB контролера, который управляет цветностью и яркостью свечения светодиодов. Управление самим контролером осуществляется при помощи пульта дистанционного управления.
Схема подключения довольна проста.

С блока питания плюс и минус соответственно подключается ко входу контролера, а выходить уже будет один общий + черного цвета и три провода для управления каждым каналом: R- красным, G- зеленным и B- голубой.

Обращайте на класс защиты при покупке самый высокий IP: IP65 означает водонепроницаемость, что позволяет работать светодиодной ленте в воде.

Адресная светодиодная лента ws2812 и Arduino

Адресная светодиодная лента – это украшение любого проекта Arduino. С ее помощью вы можете создавать светомузыку, умную подсветку для телевизора, бегущие строки и другие проекты, в которых требуется отобразить информацию на широком экране. Благодаря встроенным контроллерам, вы можете управлять каждым из светодиодов ленты в отдельности, управляя ими как пикселями на экране. В этой статье мы разберемся, как работает адресная светодиодная лента, как ее подключить к Ардуино и какие библиотеки лучше использовать для управления.

Адресные светодиодные ленты

Светодиодная лента – это набор связанных светодиодов, на которые может одновременно подаваться напряжение питания. Обычные ленты хорошо всем знакомы, они используются сегодня повсюду. В адресной светодиодной ленте так же используются светодиоды, но светоизлучающий диод может управляться отдельно и независимо от других. Таким образом, адресные ленты можно использовать для более интеллектуального управления световым потоком на отдельных участках ленты, включая или выключая подсветку в нужное время и в нужном месте.

Адресная светодиодная лента WS2811

Сегодня наибольшей популярностью пользуются разноцветные светодиодные ленты RGB-формата, позволяющие получать множество цветов. Благодаря конструкции есть возможность управления цветом каждого светодиода, что позволяет создавать оригинальные световые эффекты. Главное отличие адресной светодиодной ленты от обычной RGB ленты – это наличие специальных контроллеров (конструктивно выполненных в виде микросхем) возле каждого светодиода, что и дает возможность индивидуальной адресации и регулирования каждого оттенка.

Как правило,л ента содержит 3-4 контакта для подключения. Два вывода используются для питания – 5 Вольт и земля, остальные один или два – логический, для управления свечением.

Управление умной лентой производится по цифровому протоколу. Это значит, что без управляющего контроллера управлять устройством нельзя. Кстати, при прикосновении к цифровому входу может загореться несколько диодов – это связано с тем, что появляются помехи, которые контроллер принимает за команды.

Самыми популярными адресными светодиодными лентами являются устройства на чипах WS2812b и WS2811. В первом случае чип находится прямо внутри светодиода, то есть один прибор управляет свечением одного излучающего диода. Питание ленты составляет 5 вольт. Во втором случае чип помещается отдельно, и к нему подключаются 3 диода. Мощность – 12 вольт.

Купить адресную светодиодную ленту

Ленты ws2812 достаточно распространены на российском рынке, их без труда можно найти в многочисленных специализированных магазинах. Можем посоветовать интернет-магазин Giant4.Ru с достаточно широким ассортиментом различных светодиодных лент и вполне низкими ценами, сопоставимыми с али. Если же есть возможность и желание ждать товар с Алиэкспресса, то ниже мы собрали вместе некоторые популярные варианты у надежных поставщиков:

Как работает адресная светодиодная лента

Принцип работы ленты следующий. Она поделена на сегменты, в каждом из которых находятся светодиод и конденсатор. Они все подключены параллельно, а данные передаются последовательно от одного сегмента к другому. Управление осуществляется контроллером, в котором прописывается программа функционирования. Управлять лентой можно через платформу Ардуино.

Маркировка адресной ленты:

Black PCB / White PCB – цвета подложки;

1м/5 м – длина адресной ленты;
30/60/74 и т.д. – сколько светодиодов приходится на 1 метр ленты;
IP30, IP65, IP67 – степень влаго- и пылезащищенности ленты =.

Адресные светодиодные ленты используются для сборки полноценных модулей, в конструировании ламп с управлением soft lights, для декоративной подсветки, в построении диодных экранов уличной рекламы.

Видео инструкции и ролики

Обучающее видео на канале HomeMade:

Видео по созданию бегущей строки на базе ленты ws2112

Лента на базе ws2812b

Лента на чипе ws2812b является более совершенствованной, чем ее предшественник. ШИМ драйвер в адресной ленте компактен, и размещается прямо в корпусе светоизлучающего диода.

Основные преимущества ленты на основе ws2812b:

компактные размеры;
легкость управления;
управление осуществляется всего по одной линии + провода питания;

количество включенных последовательно светодиодов не ограничено;
невысокая стоимость – покупка отдельно трех светодиодов и драйвера к ним выйдет значительно дороже.

Лента оснащена четырьмя выходами:

питание;
выход передачи данных;

общий контакт;
вход передачи данных.

Максимальный ток одного адресного светодиода равняется 60 миллиамперам. Рабочие температуры лежат в пределах от -25 до +80 градусов. Напряжение питания составляет 5 В +-0,5.

ШИМ драйверы ленты 8-мибитные – для каждого цвета возможно 256 градация яркости. Для установки яркости нужно 3 байта информации – по 8 бит с каждого светодиода. Информация передается по однолинейному протоколу с фиксированной скоростью. Нули и единицы кодируются высоким и низким уровнем сигнала по линии.

1 бит передается за 1,25 мкс. Весь пакет из 24 бит для одного светодиода передается за 30 мкс.

Пример подключения к ардуино

Любая адресная светодиодная лента имеет начало и конец, которые важно не перепутать во время сборки. На них есть специальные обозначающие стрелки, которые указывают направление сигнала.

Лента ws2812B подключается к Ардуино следующим образом.

Лента ws2812B подключается к Ардуино следующим образом

Еще один вариант подключения:

Подключение ws2128 к Ардуино

Выходы питания с ленты 5В и земля соединяются с соответствующими контактами на микроконтроллере Ардуино. При подключении отрезка с более чем 13 светодиодами потребуется выносной блок питания. Земля и минус блока питания должны быть соединены друг с другом. DINможно подключить к любому цифровому порту на Ардуино. Он используется для получения данных с контроллера.

Читать еще: Схема электропроводки газель 3302

Цифровой вход ленты идет на вход контроллера, поэтому между ними нужен токоограничивающий резистор номиналом 100-500 Ом. С его использованием нагрузка на пин будет ниже. На другом конце ленты также есть 3 контакта, к которым можно подключить отрезки различной длины.

Каждый блок ленты состоит из трех светодиодов. Соответственно, для управления подсветкой потребуется 3 байта – по одному на каждый свет. Каждый байт принимает значение от 0 до 255 – это значит, что есть возможность задания более 16 миллионов оттенков.

Данные передаются следующим образом:

ШИМ драйвер забирает первые 3 байта, остальные передаются на выход D0;
затем пауза длительностью 50 мкс;
второй драйвер принимает следующие 3 байта.И так далее.
Когда длительность задержки становится более 50 мкс, передача окончена и начинается второй цикл.

Причины проблем при работе с адресной светодиодная лентой:

неправильное соединение с землей;
сигнальный провод идет не в начало схемы;
перепутаны земля и 5 В;
если получаются цвета ближе к красному, проблема с блоком питания, пайкой линии или слишком тонкие провода;
после подключения без резистора пин на Ардуино может сломаться, поэтому придется переключать на другой.

Библиотеки Ардуино для работы со светодиодной лентой

Для управления адресной светодиодной лентой существует 3 библиотеки: FastLED, AdafruitNeoPixel и LightWS2812. Наиюолее популярной является первая. Она поддерживает все версии Ардуино и различные протоколы данных, которые используются не только для адресной ленты. Но надо иметь в виду, что FastLED более ресурсоемкая.

Вторая библиотека, AdafruitNeoPixel, чаще используется при работе со светодиодными кольцами. Возможностей меньше, скорость ниже, но она менее требовательна к ресурсам, в ее составе только самое нужное. Поддерживает все версии Ардуино. Третья библиотека используется не очень часто.

Работать с библиотеками FastLED и Adafruit NeoPixel одинаково просто. Их отличия заключаются в функциональности и объеме занимаемой памяти.

Основные моменты подключения ленты:

Команды передаются друг за другом, и нужно не перепутать начало и конец. D1 принимает команды, D0 используется для подключения дополнительных отрезков.
Для подключения цифрового входа нужно резистор.
При монтаже адресной светодиодной ленты нельзя допускать статического электричества.
Если между лентой и Ардуино расстояние более 15 см, сигнальный провод и землю нужно перекрутить в косичку. Это поможет избежать наводок.

Питание. Каждому светодиоду в сегменте нужно 20 мА. Суммарный ток будет составлять 60 мА. Нужно просчитать общий ток ленты, и, исходя из полученного значения, подбирать блок питания. Например, лента длиной 1 м с 60 диодами будет потреблять 60*60=3600 мА=3,6 Ампер. Блок питания подбирается с похожей мощностью.
Силовые точки должны быть запаяны качественно. Провода должны иметь такое сечение, чтобы выдерживать подаваемую нагрузку. Минимальное сечение 1,5 кв.м. При тонких проводах заданный программно белый цвет будет отдавать красным оттенком.
Помехи. Лента, которая мигает, может создать помехи на линии. Если она с контроллером получает напряжение от одного источника, то помехи пойдут на микроконтроллер. Это может привести к нестабильности работы и различным сбоям. Решением проблемы будет установка электролитического конденсатора емкостью 470 мкФ на питание микроконтроллера и конденсатор на 1000 или 2200 мкФ на питание ленты.
Если лента и устройство управления питаются от источников с разным напряжением, нужно использовать преобразователь уровня.
Рекомендуется подавать на ленту менее 5 В питания.
Питание в длинной ленте советуется распределить по всей длине. В ином случае моет произойти перегрев токопроводящих дорожек.
На ленте имеется толстый слой меди. От точки питания по ленте может падать напряжение. Для удаления подобной проблемы нужно дублировать питание при помощи медного провода сечением минимум 1,5 кв.м. через каждый метр.

Соблюдение основных моментов и следование инструкции позволяет самостоятельно подключить адресную светодиодную ленту к вашему проекту.

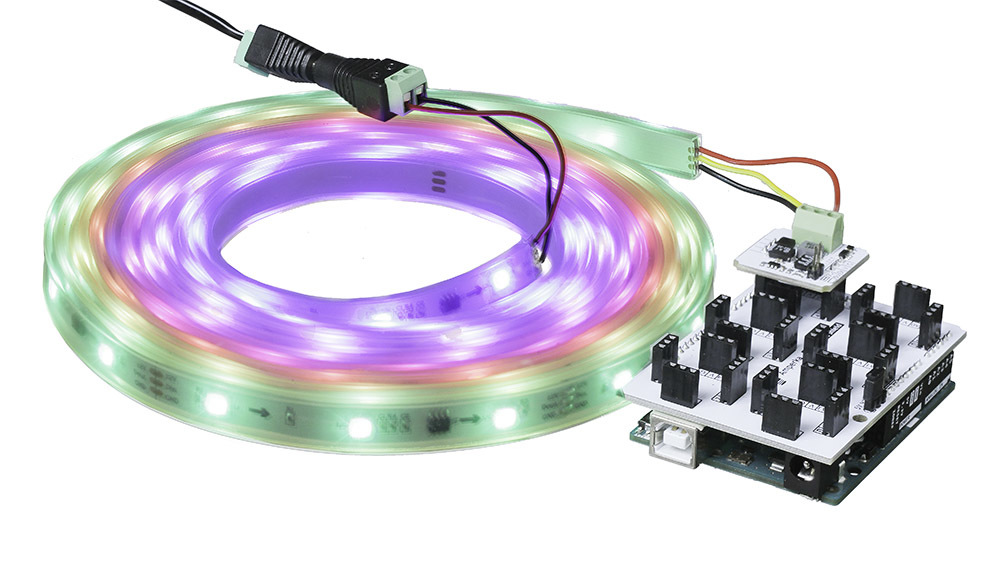

Драйвер светодиодных лент WS2812 (Troyka-модуль)

Используйте понижающий DC-DC / драйвер WS2812 для питания вашего девайса напряжением от 5–12 вольт. Модуль также поможет использовать управляющую плату c 3,3 вольтовой логикой, для управления адресными лентами на базе светодиодов WS2818 .

Видеообзор

Примеры подключения

Судя из названия, модуль выполняет две функции:

Рассмотрим подробнее варианты и примеры подключения.

Понижающий DC-DC преобразователь

Преобразователь преобразует входное повышенное напряжение 7–12 вольт в стабильные 3,3/5 вольт. Выходное напряжение выбирается джампером.

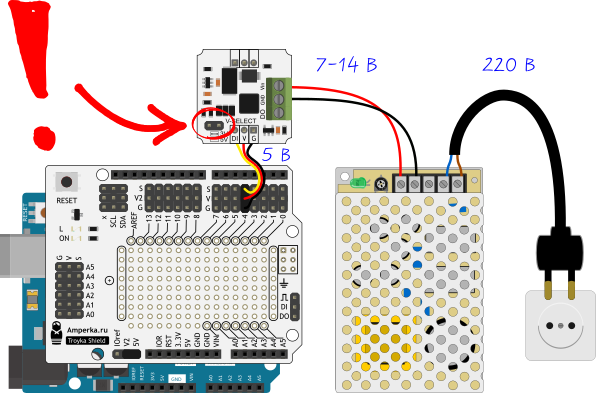

При подключении к Arduino или Iskra JS удобно использовать Troyka Shield.

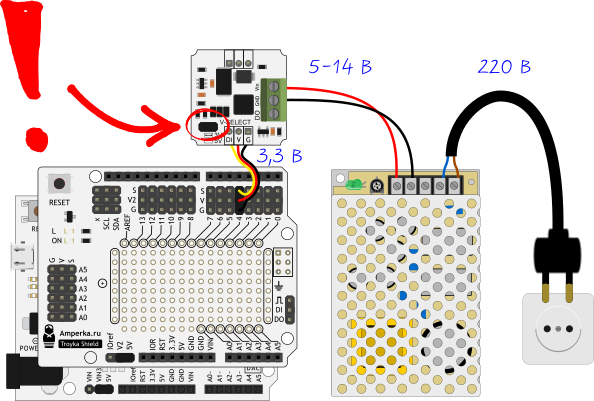

Обязательно установите джампер выбора питания, если вы используете управляющую плату с 3,3 вольтовой логикой, например Iskra JS.

Драйвер ленты WS2812

Кроме понижающего DC-DC преобразователя, на модуле распаян буфер логических уровней. Это важный элемент для управления адресными светодиодными лентами на основе контролера WS2812 , например адресная светодиодная лента RGB.

Ленты на контроллере WS2812 (Addresable), отличаются от привычных в быту RGB (Non-addresable) тем, что каждый отдельный светодиод или секция светодиодов имеют специальный чип, который принимает данные от управляющей платы и может по отдельности регулировать яркость и цвет каждого элемента светодиодной ленты.

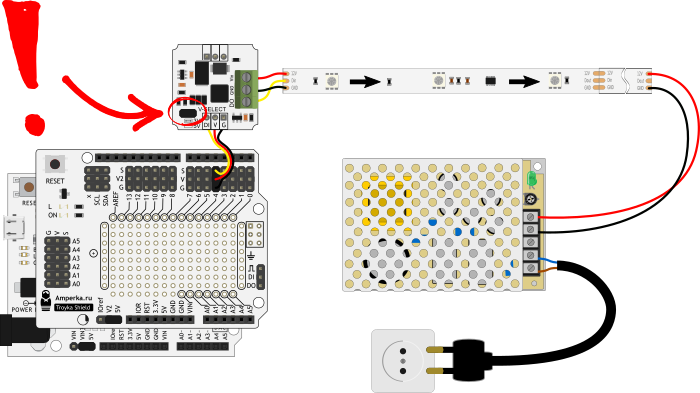

Если вы используете управляющую плату с 3,3 вольтовой логикой, например Iskra JS или Espruino Pico, потребуется преобразователь логических уровней до пяти вольт.

Эту проблему решает вторая часть названия модуля «Драйвер ленты WS2812». Буфер логических уровней установленный на модуле, поднимет логику до необходимых пяти вольт.

Для подключения контакта приема данных на модуле есть дополнительный пин DO клемника.

Примеры подключений

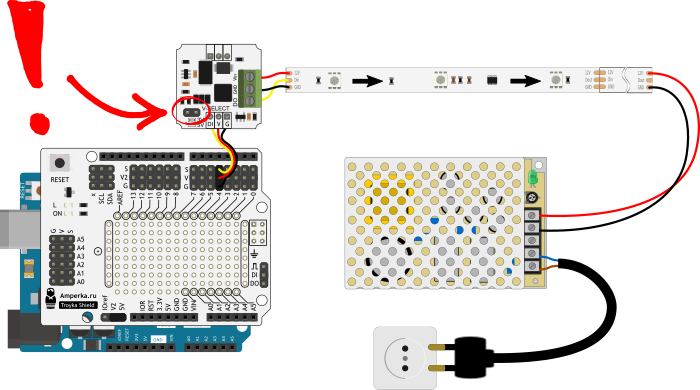

При подключении к Arduino или Iskra JS удобно использовать Troyka Shield.

С Troyka Slot Shield можно обойтись без лишних проводов.

Элементы платы

Понижающий преобразователь TPS562200DDCT

Сердце модуля — понижающий преобразователь TPS562200DDCT с входным напряжением 5–14 вольт с максимальным выходным током до двух ампер.

Преобразователь логических уровней

Обвязка для сопряжения адресной светодиодной ленты с управляющими платами с 3,3 вольтовой логикой.

Выбор выходного напряжения

В основном микроэлектронике используются управляющие платы с двумя значениями логических уровней: 3,3 и 5 вольт.

Для совместимости понижающий DC-DC преобразователь выдаёт два разных значения напряжения:
