Почему пробивает крышку трамблера
Советы бывалых автомобилистов, куда уходит искра
Авто опыт, а также советы бывалых автомобилистов свидетельствует, что вариантов исчезновения искры может быть несколько. Если у вас до этого частенько случались неполадки с электрооборудованием, а именно с образованием искры или подозрением на то, что она слабая, т.е. нет полной отдачи системы зажигания, потеря мощности двигателя, то это явные симптомы неполадок системы зажигания автомобиля.
Двигатель стал плохо запускаться, подергиваться на холостом ходу и не стало былой приемистости, хлопки в глушителе, то это может быть вызвано подгоранием контактов прерывателя. Это, в свою очередь также имеет свои причины и, следуя советам бывалых, виноват, может быть конденсатор трамблера. Конденсатор устанавливается параллельно прерывателю специально для устранения на них искрения, берет на себя излишки напряжения, которое и приводит к подгоранию контактной группы.
Выход его из строя сейчас довольно редок, но все же случается временами. Выход из этого положения несложен – конденсатор необходимо заменить исправно новым. Немного фактов из истории. Знаете ли вы, что до 1961 года, электрооборудование автомобилей было выполнено по схеме плюс ( +) на массу без запасного конденсатора, не выезжал на дорогу ни один профессиональный водитель.
Пересмотрев схему электрооборудования, увязав ее с путем тока в цепи тогдашним Советским Автодором, было принято решение массой автомобиля принять (-) минус и с того времени бывалые автомобилисты забыли, что такое конденсатор. А сейчас если вспоминают, то только при отказе.
Подгорание контактов может быть вызвано плохим зацеплением цепи низкого напряжения, что увеличивает силу тока и также ведет к подгоранию проводки. В этом случае контакты необходимо зачистить, проверив, а также подтянуть все низковольтные соединения, установив необходимый зазор рекомендуемый заводом изготовителем между контактами прерывателя.
Мы рассмотрели случаи, когда искра пропадает время от времени ее отказ столь неожидан для автолюбителя как гром с неба. Теперь рассмотрим наиболее типичный случай. Полный мгновенный отказ системы зажигания на дороге. Искра пропадает сразу, двигатель глохнет. Здесь также есть несколько причин, но уже другого характера.
Это может быть:
- пробой катушки зажигания «бабины»
- перегорание центральной жилы высоковольтного провода, идущего от катушки зажигания
- пробой бегунка или перегорание его добавочного сопротивления
- сильный износ контактов или их почти полное выгорание
- износ или поломка пластмассового выступа подвижной части контактной группы, с помощью которого происходит размыкание контактов, а также пружины молоточка
- замыкание на массу низковольтной цепи
- обрыв минусового провода контактной пары
- пробой крышки трамблера «трещина»
- неисправность контактной группы замка зажигания
Из авто опыта, а также советов бывалых автомобилистов, это наиболее часто встречающиеся неисправности, по вине которых может пропадать искра в системе зажигания. Рассмотрим их по порядку:
*при пробое катушки зажигания «бабины», ее необходимо заменить новым, согласно номиналу, указанному на корпусе катушки
* при перегорании центрального брони провода – заменить его новым
* при пробое бегунка его заменяют, а если перегорело лишь добавочное сопротивление, то можно выйти из положения обмотав его фольгой от сигарет (предварительно вытащив его из бегунка). Пробой бегунка определяется так: при снятой крышке трамблера, высоковольтный провод от катушки зажигания вынимаем из крышки и на расстоянии 1.5-2 мм удерживаем его над бегунком, затем при включенном зажигании, размыкаем контакты прерывателя – проскочившая искра между бегунком и центральным проводом, покажет вам пробой бегунка
* изношенные контакты – заменяем новыми
* поломка накладки молоточка контактов (подвижная часть) самая трудно определяемая неисправность, так как при проверке на искру при размыкании контактов – искра есть.
Когда же вал трамблера крутится, то его выступы не могут разомкнуть контакты, так как выступ отломлен или надломлен. Хотя визуально это не заметно. В этом случае при вращении вала трамблера, необходимо убедится, что контакты расходятся, т.е. появляется зазор. Если сломана накладка молоточка, контакты подлежат замене, как и в случае если лопается пружина молоточка
* замыкание на массу устраняется при обнаружении
* оборванную минусовую проводку контактной группы, «соплю» необходимо восстановить или заменить
* пробитая крышка трамблера заменяется новым. В дороге появившуюся токовую трещину можно натереть зубчиком чесночка, чтобы добраться до дому. Чеснок на время восстановит работоспособность крышки трамблера
* неисправную контактную группу необходимо заменить, а добраться до места назначения можно соединив провода, отвечающие за зажигание, между собой и заизолировав их
Надеемся, что опытные бывалые автомобилисты, помогут ВАМ выйти из трудных ситуаций в дороге.
Ваз 2109: неисправности трамблера — выявляем и устраняем
Трамблер для ваз 2109
При появлении на ваз 2109 неисправности трамблёра появляются сбои в работе всей системы зажигания. К характерным признакам неполадок трамблёра относятся неустойчивая работа мотора, которая особенно заметна на холостом ходу.
А так же возникающие рывки при движении, и появление вибрации стрелки тахометра на автомобилях которые оборудованных тахометром. Зная как проявляются на ваз 2109 признаки неисправности трамблера, вы сможете определить их и устранить.
Признаки неисправной контактной системы
Как известно на сегодня существуют трамблеры с бесконтактной и контактной системами искрообразования, начнем разбираться с контактной системой.
Если у вас бесконтактная, тогда для вас инструкция немного ниже:
- Возникающие признаки в контактной системе, как правило, обусловлены либо изменением зазора между контактами либо с загрязнением их
- Так как на работоспособность контактного трамблёра(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания), огромное влияние оказывает состояние его контактов в отличие от прибора, имеющего бесконтактную систему
- Состояние контактов следует проверять через каждые 10000 километров
- Когда возникает в ваз 2109 проблема в трамблёре её следует выявить, так как к ним относится и износ кулачков вала, выработка упора контактов, который скользит по ним
- Возможный износ втулок, в которых и вращается вал, а так же разрушение подшипника в подвижной контактной пластине, возникшее ослабление контактной пружины, возможное заедание контактов на своей оси, а так же их подгорание, эрозия либо загрязнение
- Такие неисправности неизбежно приводят к изменениям зазоров либо нарушению контакта в контактах
- А вследствие этого — потеря мощности мотора, полное прекращение работы его на холостом ходе, заметное снижение приёмистости, и появление рывков при резком нажатии педали газа
- При сильном износе либо разрушении подшипника в подвижной контактной пластине, а так же при критическом износе втулок, и обрыве минусового шунта, возникновении нарушение контакта рычага либо контактной пары или даже самого контакта вызывает появление хлопков в глушителе или впускном коллекторе
- Это может так же возникнуть при сгорании помехоподавляющего резистора, который находится в бегунке распределителя
- Если двигатель совсем не заводится это чаще всего связано либо с отсутствием контакта, либо отсутствием зазора контактной пары, и еще пробой бегунка (бегунок снимаете и приобретаете новый)
- Полное отсутствие, загрязнение либо выгорание контактов легко определяется визуально, а если отсутствует разряд в высоковольтном броне проводе, идущем от катушки зажигания, тогда надо заменить провод, если это не решило проблемку, сменить катушку
- Если же искра есть на центральном проводе, но отсутствует на свечных проводах, это свидетельствует о неисправности бегунка
- К неисправностям так же относятся — неисправность центробежного либо вакуумного регуляторов
- При появлении слабой искры на центральном проводе либо слишком большом искрении между контактов свидетельствует о неисправности конденсатора
- Примечание: Не следует при ремонте (да и вообще) устанавливать дополнительных конденсаторов либо конденсаторов с большей ёмкостью
- По номиналу емкость конденсатора допускается в пределах 0,15 – 0,35микроФарад
Признаки неисправности бесконтактной системы

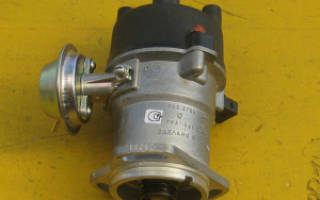

«Бесконтактный» трамблер показан на первом фото. Часто при диагностике бензинового двигателя на легковом автомобиле возникают трудности с выявлением причины какой-либо неисправности.
Получается это потому, что симптомы многих из них весьма схожи. Например, очень похожими признаками будут проявляться на работе мотора неисправности ваз 2109 карбюратора и ваз 2109 неисправность трамблера.
Поэтому попробуем четко выделить, какие именно проблемы в работе мотора автомобиля возникают вследствие неисправностей системы зажигания.
Мотор не запускается
Когда не запускается мотор, начните проверять своими руками источники возможных неполадок в таком порядке:
- Первым же делом проверяем, справен ли аккумулятор
- Если аккумулятор у вас в порядке, проверяем коммутатор
- Возможно, причина в неисправном датчике Холла
- Проверьте, не «Пробита» ли изоляция высоковольтных броне проводов
- Снимите крышку с трамблера, возможно, она треснула, пробита или сильно окислились либо разрушились ее контакты
- Проверьте бегунок, возможно, он прогорел либо окислился его контакт
- Переходим к проверке катушки зажигания, идет ли искра с неё на крышку трамблера? Осмотрите, не «пробита» ли ее крышка
- Присмотритесь внимательно к порядку подключения броне проводов, возможно, они включены не в том порядке (даже если вы их не трогали, есть куча «шутников» которые могли это сделать мимоходом). Мне, например, было не смешно, когда так пошутил надо мной мой сосед, а я пол дня провел на морозе, пытаясь запустить мотор и перебрав всю систему зажигания
- Проверьте исправность свечей зажигания, возможно «пробита» их изоляция, проверьте зазоры между их электродами, возможно, они не соответствует норме
- Неправильно выставленный момент зажигания тоже не даст мотору завестись, проверьте и отрегулируйте его
- Правильная установка момента зажигания должна быть в руководстве по ремонту автомобиля
- Неисправности системы зажигания в цепи низкого напряжения (возможно, окислились контакты, переломились проводки, либо соскочили разъемы)
- Случается такая неприятность, когда ваз 2109 не крутит трамблер, внешним осмотром это не обнаружить, надо снять крышку, попросить помочь прокрутить мотор стартером, а сами вы в это время попробуйте притормозить бегунок отверткой
- Если это у вас получилось, то либо обрезало привод трамблера, либо бегунок прокручивается на валу, выход – замените дефектную деталь, трамблер после этого нуждается в регулировке опережения зажигания
- Чтобы просто сравнить признаки можете посмотреть признаки и причины, если двигатель невозможно завести из-за неисправности карбюратора
Двигатель троит и при холостых оборотах и мотор глохнет
Здесь самой вероятной причиной являются свечки и трамблер, поэтому:
- Начинаем с проверки зазора между электродами свечек на его соответствие норме
- Проверяем свечки на наличие нагара на электродах
- Возможно дефект одной или нескольких свечей сразу («пробит» изолятор например)
- Проверьте правильность установки момента зажигания и правильный ли порядок подключения броне проводов
- Проверьте исправность коммутатора, замените при необходимости
- Так же возможно, неисправен центробежный регулятор, работающий на опережение зажигания внутри трамблера (его грузики заедают, возможно, ослабли или сломались пружинки, потеряны (слетели) демпферные колечки)
Рывки и провалы при работе мотора
При появлении рывков и провалов в работе движка проверяем:
- Сразу проверяем установку момента зажигания
- Величину зазоров между электродами свечек, возможно, они не соответствуют нужным значениям
- Ищем дефектные свечи, и заменяем их
- Проверяем бегунок, не сгорел ли помехоподавляющий резистор в нем
- Осматриваем состояние контактного угля в крышке трамблера, возможно, он поврежден либо износился, если это так, замените крышку
- Возможна утечка тока через изоляцию высоковольтных броне проводов, либо изолятор свечи, либо поврежденную крышку катушки зажигания
- Те, кому лень заниматься ремонтом самостоятельно, или не хотят вникать в суть неполадок, пусть едут на СТО, там цена ремонта обойдется в копеечку
Мотор потерял мощность и приемистость
Сразу скажу, что вышеперечисленные причины тоже приводят к потерям мощности и приемистости мотора автомобиля, а так же повышенному расходу топлива. Остается только добавить, что стоит проверить работу вакуумного регулятора в трамблере, возможно, заедает его пластина.
Стуки в трамблере и около него
Участились жалобы от автолюбителей, что они слышат на ваз 2109 стук в районе трамблера, они меняют трамблер, либо полностью его перебирают, а проблема при этом остается.
Это происходит потому, что:
- Они принимают стук при осевом люфте распредвала за ваз 2109 стук в трамблёре, отсюда и загадка трамблер исправен, а стук остался
- Стуки могут возникать при перегреве головки блока (ведь она алюминиевая), стук просто отдается в трамблере громче
- Возможно, просто открутились, ослабли болты распредвала, от этого появился люфт вала и стуки
Если на ваз 2109 шум из трамблера, тогда проверьте следующие его детали:
- Стук могут издавать грузики центробежного ускорителя по нескольким причинам — одна пружинка (или обе) уже не держат грузик, его колотит и он лупит по корпусу
- Возможно, заклинило и сам ускоритель ваз 2109 стук в трамблере (не проворачивается вокруг вала вся эта деталь с грузиками)
- Вылечить просто – разбираете, сдвигаете ускоритель, промазываете маслом, собираете, и стук исчезнет
На этом все, отремонтировать выявленные поломки вам поможет видео.
Диагностика неисправностей крышки трамблера и их устранение
- 1 Назначение трамблера
- 2 Признаки неисправности
- 3 Ремонт
- 4 Видео «Замена крышки трамблера«
Назначение трамблера
Трамблер – это уникальный механизм, призванный определять момент, когда в системе зажигания начинают формироваться высоковольтные импульсы. Используется данное устройство для того, чтобы распределить электрическое зажигание по цилиндрам двух типов бензиновых двигателей внутреннего сгорания – инжекторном и карбюраторном.
Трамблер по своей природе отличается от остальных узлов тем, что в своей структуре имеет довольно большое количество деталей, которые быстро изнашиваются. Но состояние данного механизма имеет прямое влияние на экономичность двигателя, а также его пусковые характеристики. Кроме того то, насколько эффективно работает трамблер, влияет также на общую динамику авто и на токсичность выхлопа.
Что касается функций данного механизма, то выделяют две основных:
Описываемый механизм незаменим также и тем, что в своей структуре имеет ряд механизмов, задача которых заключается в изменении угла опережения зажигания, которая зависит от режима работы мотора.
Следует отметить, что некоторые автомобили, а именно имеющие калильный, дизельный и компрессионный двигатели, не нуждаются в трамблере по той простой причине, что они располагают другим принципом воспламенения топливно-воздушной смеси.
Признаки неисправности
Прежде чем приступать к ремонту анализируемого механизма или же крышки трамблера, естественно, следует внимательно проверить его. Это поможет узнать конкретную причину возникшей неисправности и способ борьбы с ней.
Существуют определенные признаки, которые указывают на наличие неисправностей в работе трамблера.
В их список попали такие:
- Во время движения автомобиль непривычно, ненормально дергается.
- Двигатель не заводится.
- В процессе набирания скорости поршневые пальцы начинают стучать.
- Автомобиль очень медленно набирает скорость.
- Расход топлива значительно увеличивается.
Естественно, наличие какого-либо из вышеприведенных признаков еще не дает право утверждать, что проблема заключается именно в распределителе зажигания. Но при выявлении какой-либо из них следует начинать «бить тревогу» и, желательно, готовиться к ремонту трамблера.
В перечень наиболее распространенных неисправностей трамблера входят:
Тут следует отметить, что все типы вышеприведенных проблем с трамблером подразумевают под собой осуществление замены неисправных деталей, помимо двух последних пунктов.
Ремонт
Итак, автовладелец выявил определенные неисправности в работе трамблера и готов приступить к самостоятельному ремонту этого узла. Первое, что необходимо знать в таком случае — это то, как правильно снять и установить трамблер обратно. Я рекомендую следовать такой инструкции:
Автовладелец должен знать, что каждый провод на крышке трамблера установлен в определенной последовательности, которая зависит от работы цилиндров. Так, из всех них обозначается лишь первый, а остальные должен установить уже сам водитель, при этом сделать это нужно против вращения часовой стрелки. Еще один обязательный фактор при осуществлении данной процедуры – взгляд автолюбителя должен быть со стороны бачка с антифризом, сделанный из пластика.
Не менее важный момент: если возникла необходимость замены крышки или бегунка, то демонтаж самого трамблера уже не требуется.
Итак, ремонт прерывателя-распределителя зажигания проходит в такие этапы:
- Отсоединение высоковольтных проводов и снятие с автомобиля распределителя.
- Снятие крышки и ее внимательный осмотр. Дело в том, что ее можно пробить (это проявляется в наличии тонкой темной полоски), а это устраняется исключительно при помощи замены на новую. Также в ней может выпасть центральный контакт (его еще называют угольком), что исправляется таким же несложным способом – заменой на новый.
- Проверка бегунка, который также будет нуждаться в замене при факте наличия расправившегося предохранителя и темных полос, ржавчины, следов гари.
- Снять пылезащитный экран: достать клемму низкого напряжения, для этого открутив винт ее крепления, после чего при помощи отвертки разжать лапки держателя и вынуть из него провода. Далее открутить два винта, которые крепят опорную пластину датчика Холла, и снять последнюю. После этого – из штифта пластины вытащить стопорное кольцо, для чего может понадобиться значительное усилие. Открутить винтики, которые крепят вакуум-корректор, после чего с применением отвертки выдернуть его тягу – теперь его можно полностью снять с трамблера. На заключительном этапе – выдернуть опорную пластину и проверить состояние ее втулки. В идеале на ней не должно быть каких-либо разрывов, и не должно быть заметно ее износа. Иначе возникнет необходимость полной замены этого элемента.
- Снять пружинное кольцо, прижимающий штифт, который крепит муфту. Если уплотнительное кольцо порвалось, потеряло былую эластичностью или совсем истерлось – срочная замена. Вбить штифт из муфты, вынуть ее и регулировочные шайбы. В замене этот элемент нуждается, если его шипы «слизаны».
- Вынуть центробежный регулятор и валик. При обнаружении люфтов, износа, выбоин, заусениц, факта несвободного вращения грузов и т.д. — заменить весь корпус трамблера.
Ремонт трамблера, несмотря на то, что он считается сложной деталью и не менее капризной, можно осуществить собственными силами. Поэтому я советую не бояться и пробовать совершать данный процесс, при этом обязательно следуя поданным инструкциям.
Видео «Замена крышки трамблера«
Посмотрев запись вы узнаете как самостоятельно можно заменить крышку трамблера в домашних условиях.
Неисправности трамблера ваз 2107 карбюратор
Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»
Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.
Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.
Какие признаки указывают на неисправность трамблера автомобилей Ваз
- Двигатель не запускается:
- нет зазора или слишком большой зазор между контактами прерывателя;
- обгоревшие и грязные контакты;
- вышел из строя конденсатор;
- перегорело помехоподавительное сопротивление «бегунка»;
- «пробита» крышка трамблера;
- оборван провод низкого напряжения или окислены его клеммы;
- сгорел датчик Холла (бесконтакное зажигание).
- Двигатель «трясет» на холостом ходу:
- зазор между контактами не в норме;
- слишком «раннее» зажигание.
- Двигатель «дергается» на высоких оборотах:
- слишком большой зазор между контактами прерывателя;
- ослабла пружина подвижного контакта прерывателя;
- ослабли пружины центробежного регулятора.
- «Дерганье», перебои на всех режимах двигателя:
- повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
- грязные, замасленные, обгоревшие контакты прерывателя;
- изношен или сломан уголек подвижного контакта в крышке трамблера;
- трещины и прогары «бегунка» и крышки трамблера;
- конденсатор «полупробит», просится на замену;
- втулки изношены и валик трамблера «люфтит»;
- неисправен коммутатор бесконтактной системы зажигания.
- Машина медленно разгоняется, много расходует топлива:
- неправильно установлен угол опережения зажигания.
Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!
Функция трамблера в системе зажигания карбюраторного автомобиля
Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2), по цилиндрам. Еще он «отвечает» за изменение угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя (коленвала) центробежным регулятором и «подправляет» этот угол в зависимости от нагрузки на мотор вакуумным корректором.
Какой из трамблеров подойдет на Ваз-2107
На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что:
- шток привода короче на 7 мм;
- нет вакуумного регулятора опережения зажигания;
- настройки грузиков и пружин центробежного регулятора другие.
Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).
Основные узлы трамблера и описание его работы
Устройство.
Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.
В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.
Работа.
Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.
Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106
Подготовка
Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.
Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.
Установка
Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.
Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.
Проверка угла опережения зажигания двигателя Ваз-2107
Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.
Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.
Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена. Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.
Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.
Остались вопросы? Посмотрите это видео
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Загрузка...
