Тормозная система КАМАЗа

Автомобиль КАМАЗ, в зависимости от модели, весит от 5 до 8 тонн, если же есть еще и прицеп, тогда вес составляет от 10 до 15 тонн. Добавим сюда грузоподъемность (от 7 до 25 тонн) и получим абсолютно фантастические цифры. Как вообще можно управиться с такой огромной махиной, и какой нужно установить тормозной барабан на КАМАЗ, чтобы он остановил такую массу? Об этом подробнее.

Виды тормозных систем КАМАЗа

На автомобиле КАМАЗ установлены четыре тормозные системы: собственно основная (рабочая), запасная, вспомогательная и стояночная. Данные системы, хотя и имеют общие узлы и детали, но работают независимо друг от друга. Это сделано для того, чтобы даже при отказе одной из систем многотонную махину можно было остановить практически в любую погоду. Рассмотрим подробнее устройство и функции каждой из систем.

Рабочий (основной) тормоз — используется непосредственно во время передвижения автомобиля. Привод пневматический, двухконтурный, с раздельным действием для передних колес и колес задней тележки. Управление рабочим тормозом осуществляется с помощью нажатия соответствующей педали. Колодки и барабан на КАМАЗе — это основные рабочие элементы тормозной камеры. Чаще всего именно износ или повреждения данных узлов служат причиной плохой работы тормозных систем. Ведь колодки и барабан на КАМАЗе подвергаются серьезным нагрузкам: при нажатой педали тормоза колодки начинают давить на вращающийся барабан, тем самым замедляя движение автомобиля.

Запасная тормозная система служит для замедления или остановки автомобиля в случае неисправности основных тормозов. Данная система объединена со стояночным тормозом: у них общие узлы и механизмы. Запасные тормоза состоят из следующих устройств: четыре пружинных энергоаккумулятора, два воздушных баллона, защитный, перепускной (двухканальный) и ускорительные клапаны, тормозной кран, шланги и трубопроводы. Запасная тормозная система запускается в действие с помощью того же рычага, который управляет стояночными тормозами. В горизонтальном положении рычага обе системы отключены, в крайнем вертикальном работает стояночный тормоз. В любом промежуточном положении рычага действует запасная тормозная система.

Вспомогательная тормозная система КАМАЗа использует для торможения двигатель и энергию скатывающегося под уклон автомобиля. Звучит довольно запутано, но на деле всё довольно просто. Водитель КАМАЗа нажимает специальную кнопку (на полу кабины возле рулевой колонки) и сжатый воздух от защитного (тройного) клапана попадает в тормозные цилиндры. Эти цилиндры управляют дроссельными заслонками, которые перекрывают выход отработанным газам. Параллельно прекращается подача топлива, а двигатель выполняет функцию компрессора: отработанные газы создают давление на колодки и барабан КАМАЗа, что обеспечивает торможение.

Кроме четырех тормозных систем, в автомобиле КАМАЗ предусмотрена система аварийного растормаживания. Она предназначена для сжатия пружин энергоаккумуляторов, которые срабатывают при использовании запасного или стояночного тормоза. Для того чтобы запустить в действие систему аварийного растормаживания, необходимо нажать кнопку, находящуюся на панели приборов. Кроме того, предусмотрен механический способ растормаживания: нужно открутить специальные аварийные винты пружин энергоаккумуляторов.

Типичные неисправности тормозов КАМАЗа

Многолетний опыт эксплуатации КАМАЗов позволил специалистам выделить характерные (типичные) неисправности, которые возникают в тормозной системе автомобиля:

неполное или медленное заполнение воздушных баллонов (нередко сопровождается частыми срабатываниями регулятора давления). Чаще всего причиной служит трещина или повреждение корпуса баллона;
не заполняются воздушные баллоны третьего и четвертого контуров. Возможные причины — засорение трубопроводов, повреждение корпуса двойного защитного клапана (или неисправность самого клапана);
не заполняются баллоны первого и второго контуров. Причины — грязь в трубопроводах и тройном клапане, отсутствие зазора в тройном защитном клапане;
не заполняются воздушные баллоны прицепа (полуприцепа). Обычно это происходит из-за неисправности узлов управления тормозами прицепа;
повышенное или пониженное давление в баллонах первого и второго контуров. Необходимо отрегулировать регулятор давления и проверить исправность двухстрелочного манометра;
отсутствие торможение при нажатии педали рабочего тормоза. Вероятные причины — не отрегулирован привод тормозного крана, неисправны клапан ограничения давления или тормозной кран, неправильно установлен привод регулятора тормозного крана, увеличенный ход (более 40 мм) штоков тормозных камер;
неисправный запасной и стояночный тормоза. Причины — неисправности ускорительного клапана, тормозного крана обратного действия, крана аварийного растормаживания, пружин энергоаккумулятора, или увеличен ход штоков тормозных камер;
автомобиль не снимается со стояночного или запасного тормоза. Возможные причины — утечка воздуха из третьего контура, неисправность упорного подшипника энергоаккумулятора или поломка атмосферного вывода ускорительного клапана;
во время движения срабатывают тормоза задней тележки. В этом случае необходимо проверить двухсекционный тормозной кран (его исправность и правильность регулировки привода) и уплотнения в энергоаккумуляторе;
отсутствие торможения при использовании вспомогательной системы. Причины — неисправность пневматического крана, который включает вспомогательный тормоз, поломка механизма заслонок или электромагнитного клапана;
масло в пневмосистеме — необходимо проверить поршневые кольца (возможно, они износились) и цилиндры компрессора.

Читать еще: Крепление крышки багажника калина седан

Для того чтобы избежать неприятных сюрпризов на дороге, следует раз в два года проводить проверку и разбраковку (разбор всех механизмов) узлов тормозной системы. Это необходимо делать, даже если претензий к работе тормозов нет. Нужно разобрать и проверить следующие детали: тормозные камеры, двойной защитный клапан, тормозной кран, тормозной барабан КАМАЗа и другие.

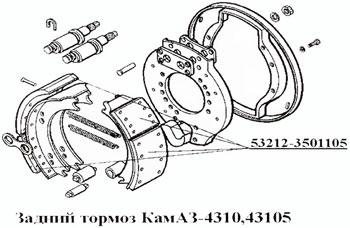

Как отрегулировать тормозной механизм

Проходить проверку лучше всего на специализированной станции техобслуживания, а вот осуществить регулировку можно и самостоятельно:

отключите стояночный тормоз;
ослабьте гайки крепления колодок;
сблизьте эксцентрики, так чтобы они были расположены метками (на наружных осях) друг к другу;
прокачайте в систему сжатый воздух (давление от 49 до 68,8 кПа или 0,5-0,7 кгс/см 2 );
выньте палец штока тормозной камеры, нажимая эксцентрики, отцентрируйте колодки относительно барабана КАМАЗа;
проверьте, насколько плотно прилегают колодки к барабану (используйте щуп толщиной 0,1 мм — он не должен проходить между ними);
затяните гайки осей;
остановите подачу воздуха и присоедините шток тормозной камеры;
поверните оси червяка регулировочного рычага таким образом, чтобы свободный ход штока составлял 20-30 мм;
убедитесь, что при включении и выключении подачи сжатого воздуха штоки перемещаются быстро и без заеданий.

После всего этого необходимо проверить, чтобы тормозной барабан автомобиля КАМАЗ свободно вращался и при этом не касался колодок.

Если все сделано правильно, то между барабаном и тормозными колодками должны установиться следующие зазоры: у осей колодок — 0,2 мм, а у разжимного кулака — 0,4 мм.

Сообщества › УАЗоводы › Блог › Манометр двухконтурный КАМАЗ Воздушной системы.

Вопрос будет ли он служить так как я его хочу использовать?

Приобрел да лежит всё руки не дойдут поставить…

На первый взгляд должен подойти без каких либо переделок штуцер на шланге должен закрутится в кран масляного радиатора а сам радиатор можно и отрубить всё равно ни когда не пользуюсь.

Искал одно контурный такой красивый желтая зеленая красная шкала … именно такой как стоит у Vovan452 но не нашел. Увидал такой вот двухконтурный

решил взять думаю и штуцер на шланге подходящий и в штатную панель подойдет при желании и второй контур свободный можно будет пневмо систему на второй контур подключить когда поставлю.

Смотрите также

Метки: манометр механический, уаз давление масла механическое

Комментарии 14

врать будет масло не сжимается так как воздух и соответственно гожок внутри сделан по другому который отклоняет стрелку масло в нём не пройдёт, надо ставить масляной манометр…

Всё будет работать нормально, у нас многие на камазах переделали, на механический указатель.именно такой, или одноконтурный.

🙂 ок Это радует Тест драйв покажет !

Да на тот момент, когда у меня был УАЗка, у меня БЖ не было…да и фоткал мало, к сожалению. Одну фотку нашел, закинул к себе на страничку УАЗа www.drive2.ru/cars/uaz/31512/31512/den1710/
Манометр между блоком предохранителей и пассажирской ручкой.

спасибо ! но далеко видно 🙂

Ставь! Будет тебе давление в системе показывать. И немного о манометрах. Манометр измеряет давление и пофиг чего. НО в паспорте на манометр обязательно указывается на какой среде он может работать. Вопрос в передах измерения, на масло — гидравлику они (пределы измерения) значительно больше — 40bar (кг/ссм) и выше, а соответственно и погрешность больше при малом диапазоне 2-6bar.
Я себе на масло ставил пневматический манометр.

Читать еще: Ремонт торпеды ваз 2109

есть фото ? и бортовик по нему по этому Пневматическому интересно подглянуть.

нормально, они оба, работют
(что твой двух контур, что этот i039.radikal.ru/0801/95/bf30b3b0a0cf.jpg).
когда себе искал манометр, разговаривал со старым мотористом (на работе),
так он сказал — одиноково будут работать.

вот вот именно такой искал красивый он. А так подумал масло всё равно по шлангу не дойдет до самого манометра… так что должно показывать но всё в перед тест драйв 🙂 я считаю чтоесли шланга хватить в штатное место воткну а родной перенесу куда ни будь провод всё же легче таскать чем шланг. Пусть будут для прочей важности 2 электрический и механический думаю особо не задавят.

я просто пробовал маслянный на воздух! так он занижает раза в 1,5! Потом люди обьяснили что к чему! Так что х…ей не страдай!

ОК Но проверить надо 🙂 по моим возможно заблуждающимся мыслям казалось что будет показывать а ладно не будем глодать прикручу и проверю на днях 🙂

все равно терять особо нечего 🙂

если датчик на воздух то на масле показания будут неверными!

вон оно как думаешь? а какая собственно разница шланг длинный маслу полюбому не попасть в сам датчик

Пять контуров тормозной системы автомобилей КамАЗ 5320 (4310)

Разделение тормозной системы автомобилей КамАЗ 5320 (4310) позволяет действовать каждому контуру независимо, что важно при возникновении неисправности.

Контур I

Это контур передней оси состоит из ресивера вместимостью 20 л с датчиком падения давления и краником, тройного защитного клапана, двухстрелочного манометра, клапана ограничения давления, клапана контрольного вывода, нижней секции тормозного крана, двух камер и прочих механизмов, шлангов и трубопроводов. Кроме того, в первый контур входит трубопровод от клапана тормозной системы прицепа до нижней секции крана.

Ниже на схеме ниже показано устройство тормозных систем автомобиля КамАЗ-4310. Для КамАЗ-5320 картинка немного ниже:

Контур II

Это контур тормозов задней тележки.

Устройство тормозов тележки автомобилей Камаз 5320 (4310) состоит из верхней секции тормозного крана, части тройного защитного клапана, ресиверов с общей вместимостью 40 л с датчиком давления и кранами слива конденсата, клапана контрольного вывода автоматического регулятора, двухстрелочного манометра, четырёх тормозных камер, тормозных механизмов промежуточного и заднего мостов тележки, шланга и трубопроводов.

В контур входит трубопровод от клапана управления тормозными механизмами до верхней секции тормозного крана.

Контур III

Это контур стояночной, запасной тормозных систем и комбинированного привода тормозных механизмов полуприцепа (прицепа). Он состоит из:

двойного защитного клапана,
двух ресиверов общей вместимостью 40 л, датчиком давления и краном слива конденсата,
двух клапанов контрольного вывода ручного тормозного крана,
ускорительного клапана,
четырёх пружинных энергоаккумуляторов тормозных камер с датчиком давления,
части двухмагистрального перепускного клапана,
клапана управления с двухпроводным приводом тормозной системы прицепа,
одинарного защитного клапана,
клапана управления тормозами прицепа с однопроводным приводом,
головки типа «А» однопроводного привода и двух головок «Палм» двухпроводного привода тормозов прицепа,
трёх разобщительных кранов трёх соединительных головок,
пневмоэлектрического датчика «стоп-сигнала»,
двухпроводного привода тормозов прицепа,
шлангов и трубопроводов.

Контур IV

Этот контур вспомогательной тормозной системы своего ресивера не имеет. Он состоит из пневматического крана, части двойного защитного клапана, двух цилиндров привода заслонок, пневмоэлектрического датчика, цилиндра привода рычага останова двигателя, трубопроводов и шлангов.

Контур V

Этот контур аварийного растормаживания не имеет исполнительных органов и своего ресивера.

Он состоит из части двухмагистрального перепускного клапана, пневматического крана, части тройного защитного клапана, соединяющих аппараты шлангов и трубопроводов.

Пневматические тормозные приводы автомобиля Камаз и прицепа соединяются тремя магистралями: магистралью двухпроводного привода, питающей магистралью и магистралью однопроводного привода. В питающей части тормозного привода моделей 53212 и 53213, для улучшения влагоотделения на участке «регулятор давления — компрессор», предусмотрен влагоотделитель, устанавливаемый в зоне интенсивного обдува на первой поперечине автомобиля. На всех моделях КамАЗ с такой же целью на участке «защитные клапаны – предохранитель» от замерзания защищает конденсационный ресивер ёмкостью 20 литров.

Читать еще: Клапан продувки адсорбера гранта цена

Неисправности тормозной системы КамАЗ

Причиной неисправности тормозной системы КамАЗ могут быть отказ в работе пневмоаппаратов, нарушение регулировок, а также утечки сжатого воздуха в пневмоприводе из-за негерметичности соединений трубопроводов и гибких шлангов. О негерметичности контуров пневмопривода сигнализируют светящиеся лампы предупредительных сигналов (см. « Органы управления КамАЗ ») и зуммер. 4

При достижении давления в контурах выше 450— 550 кПа (4,5—5,5 кгс/ см2) лампы должны погаснуть, и одновременно должен прекратить звучание зуммер. Время заполнения ресиверов сжатым воздухом до номинального давления не должно превышать:

6 мин. – для автомобиля,
9 мин. – для автопоезда при номинальной частоте вращения коленчатого вала двигателя.

Герметичность пневмопривода проверяйте при номинальном давлении, включенных потребителях сжатого воздуха и неработающем двигателе. Места большой утечки воздуха определяйте на слух. Незначительные утечки можно определить, покрывая соединения трубопроводов мыльной эмульсией.

При поиске неисправностей пользуйтесь Схемами пневматического привода тормозных систем , на которых условно изображены тормозные аппараты и трубопроводы, соединяющие их.

Схема пневмопривода тормозных систем автомобилей КАМАЗ моделей 43114,43118,44108
1 – передние тормозные камеры; 2 (А, В, С, Д) – контрольные выводы; 3 – клапан электромагнитный; 4* – кран управления вспомогательной тормозной системой; 5 – двух-стрелочный манометр; 6 – компрессор; 7* -пневмоцилиндр привода рычага останова двигателя; 8 – осушитель воздуха с регулятором давления; 9 – ресивер регенерационный; 11 – двухмагистральный перепускной клапан; 12 – 4-х контурный защитный клапан; 13 – кран управления стояночной тормозной системой; 14 – теплообменник; 15 -двухсекционный тормозной кран; 17 -пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 – ресивер контура I; 19 – ресивер контура IV; 21 – ресивер контура III; 22 -ресиверы контура II; 23 – кран слива конденсата; 24 – задние тормозные камеры с пружинными энергоаккумуляторами; 25, 28 -ускорительные клапаны; 26 – клапан управления тормозными системами прицепа с двухпроводным приводом; 27 – выключатель сигнализатора стояночной тормозной системы; 30- автоматические соединительные головки; R – к питающей магистрали двухпроводного привода; N – к управляющей магистрали двухпроводного привода; 32 – датчик падения давления в ресиверах II контура; 33 – датчик стоп- сигнала; 34 – кран экстренного растормаживания; 35 – датчик падения давления в ресиверах I контура; 36** – регулятор тормозных сил;38 – модуляторы; 39 – датчик скорости АБС; 40 – датчик падения давления в контуре III; 41 – датчик падения давления в контуре IV

* – отсутствует для двигателей с электронной системой управления;
** – устанавливается на отдельные комплектации автомобилей

Схема пневмопривода тормозных систем автомобиля КАМАЗ-4326
1 – передние тормозные камеры; 2 (А, В, С, Д) – контрольные выводы; 3 – клапан электромагнитный; 4* – кран управления вспомогательной тормозной системой; 5 – двухстрелочный манометр; 6 – компрессор; 7* – пневмоцилиндр привода рычага останова двигателя; 8 – осушитель воздуха с регулятором давления; 9 – ресивер регенерационный; 11 – двухмагистральный перепускной клапан; 12-4-х контурный защитный клапан; 13 – кран управления стояночной тормозной системой; 14 – теплообменник; 15 -двухсекционный тормозной кран; 17 -пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 – ресивер контура I; 19 – ресивер контура IV; 21 – ресивер контура III; 22 – ресиверы контура II; 23 – кран слива конденсата; 24 – задние тормозные камеры с пружинными энергоаккумуляторами; 25, 28 -ускорительные клапаны; 26 – клапан управления тормозными системами прицепа с двухпроводным приводом; 27 – выключатель сигнализатора стояночной тормозной системы; 30 – автоматические соединительные головки; R – к питающей магистрали двухпроводного привода; N – к управляющей магистрали двухпроводного привода; 32 – датчик падения давления в ресиверах II контура; 33-датчик стоп- сигнала; 34 – кран экстренного растормаживания; 35 – датчик падения давления в ресиверах I контура; 36** – регулятор тормозных сил; 38 – модуляторы; 39 – датчик скорости АБС, 40 – датчик падения давления в контуре III, 41 – датчик падения давления в контуре IV
