Назначение, состав, ремонт и обслуживание генератора Нива Шевроле
Назначение генератора
Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования, и зарядки аккумуляторной батареи при работающем двигателе автомобиля. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи. Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.
Генераторная установка – достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов.
- Максимальная сила тока отдачи (при 13 В и 5000 об./мин), А 55
- Пределы регулируемого напряжения, В 14,1+0,5
- Максимальная частота вращения ротора, об./мин 13000
- Передаточное отношение двигатель-генератор 1:2,04
Особенности устройства и принцип действия
Генератор типа 37.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.
В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора – важнейшей неподвижной части генератора – именно они генерируют переменный электрический ток.
Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора – важнейшей подвижной части генератора – входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно “северный”, и “южный” полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.
Можно было бы использовать в качестве ротора постоянный магнит, но создание магнитного потока электромагнитом позволяет легко регулировать выходное напряжение генератора в широких диапазонах скоростей вращения и тока нагрузки путем изменения тока возбуждения.
Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.
Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.
Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме “В” регулятора напряжения, подводится ток по двум цепям.
- Плюс АКБ – контакт 30 генератора – контакты 30/1 и 15 замка зажигания – контакт 86 и 85 обмотки реле зажигания – минус АКБ. Реле включилось, и ток пошёл по второй цепи:
- Плюс АКБ – контакт 30 генератора – контакты 30 и 87 реле зажигания – предохранитель №2 в блоке предохранителей – контакт 4 белого разъема в комбинации приборов – резистор 36 Ом в комбинации приборов – контрольная лампа зарядки АКБ – контакт 12 белого разъема в комбинации приборов – контакт 61 – вывод “В” регулятора напряжения – обмотка возбуждения – вывод “Ш” регулятора напряжения – выходной транзистор регулятора напряжения – минус АКБ.
После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя – гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.
Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.
Устройство генератора на Нива Шевроле
Генератор Нива Шевроле 9402.3701-01:
1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца; 5 – защитная втулка; 6 – вывод «В+» генератора; 7 – прокладка; 8 – кожух; 9 – регулятор напряжения со щеткодержателем; 10 – стяжной винт; 11 – задняя крышка; 12 – статор; 13 – передняя крышка; 14 – дистанционное кольцо; 15 – передний подшипник; 16 – шкив; 17 – шайба; 18 – ротор.
Регулятор напряжения: назначение и принцип действия
Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение.
Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.
Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов).
С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения.
Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.
Привод генератора и крепление его к двигателю
Привод генератора осуществляется от коленчатого вала ременной передачей при помощи клинового ремня. Соответственно, для этого ремня приводной шкив генератора выполняется с одним ручьём.
Для охлаждения генератора с тыльной стороны шкива точечной сваркой приварены пластины. На шкиве они располагаются почти перпендикулярно и выполняют функцию вентилятора.
Нижнее крепление генератора на двигателе выполнено на двух крепежных лапах, сочленяемых с кронштейном двигателя одним длинным болтом с гайкой. Верхнее – через шпильку к натяжной планке.
Меры предосторожности
Эксплуатация генераторной установки требует соблюдения некоторых правил, связанных, главным образом, с наличием в них электронных элементов.
- Не допускается работа генераторной установки с отключенной аккумуляторной батареей. Даже кратковременное отсоединение аккумуляторной батареи при работающем генераторе может привести к выходу элементов регулятора напряжения из строя.
При полностью разряженной аккумуляторной батарее машину невозможно завести, даже если катать ее на буксире: АКБ не дает тока возбуждения, и напряжение в бортовой сети остается близким к нулю. Помогает установка исправной заряженной батареи, которая затем при работающем двигателе меняется на прежнюю, разряженную. Чтобы избежать выхода из строя элементов регулятора напряжения (и подключенных потребителей) из-за повышения напряжения, на время перестановки батарей необходимо включить мощные потребители электроэнергии, таких, как обогрев заднего стекла или фары. В дальнейшем за полчаса-час работы двигателя на 1500-2000 об/мин разряженная батарея (если она исправна) зарядится достаточно для того, чтобы завести двигатель.
- Не допускается подсоединение к бортовой сети источников электроэнергии обратной полярности (плюс на “массе”), что может произойти, например, при запуске двигателя от посторонней аккумуляторной батареи.
- Не допускаются любые проверки в схеме генераторной установки с подключением источников повышенного напряжения (выше 14 В).
- При проведении на автомобиле электросварочных работ клемма “масса” сварочного аппарата должна быть соединена со свариваемой деталью. Провода, идущие к генератору и регулятору напряжения следует отключить.
Обслуживание генератора
Обслуживание генераторной установки сведено к минимуму и не требует каких-либо специальных знаний и навыков, эти работы может выполнить каждый автолюбитель.
Обслуживание генератора начните с очистки наружных поверхностей. Проверьте крепление генератора к двигателю, надежность присоединения проводов к генератору и регулятору напряжения, а также натяжение приводного ремня вентилятора. Если натяжение слабое, то генератор работает неустойчиво, если сильное – ремень и подшипники быстро изнашиваются.
Также проверьте состояние приводного ремня. На нём не должно быть трещин и расслоений.
Состояние подшипников можно проверить, вращая ротор генератора от руки при снятом приводном ремне. При нормальном состоянии подшипников вращение вала должно происходить плавно, без заеданий, сильного люфта, шумов и щелчков.
В принципе этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.
Проверка и натяжение приводного ремня
Для проверки натяжения нажмите на ремень в сторону. Натяжение ремня считается нормальным, если ремень прогнется на 10 мм при сильном нажатии большим пальцем руки. Если же прогиб больше, ослабьте гайку 6 крепления генератора 4 к натяжной планке 5. Перемещая генератор от двигателя с помощью монтажной лопатки, натяните ремень генератора Шевроле Нива и снова затяните гайку 6.
Через 10 тыс. км. пробега, а в некоторых случаях и раньше, рекомендуется проверить натяжение приводного ремня и при необходимости подтянуть его.
Трехуровневый регулятор напряжения на ниву шевроле
Чем меня привлек трехуровневый регулятор напряжения и зачем я его решил установить? Дело в том, что после установки данного регулятора напряжение в бортовой сети можно будет настраивать вручную, а не автоматически. Минимальный режим предполагает работу при повышенной температуре окружающей среды, когда тепле 20 градусов по Цельсию.
А еще этот режим применяется при предельно нагруженной работе машины, например, во время перевозки грузов, движения в заторах, долгих подъемах на возвышенность. Нормальный режим — функционирование при температуре от 0 до 20 градусов по Цельсию. Третий режим максимальный, его запускают при минусовой температуре или при разряженной аккумуляторной батарее. Заказал регулятор, мне его привезли, теперь нужно произвести замену, буду делать это самостоятельно.
Аккумулятор отключаем в обязательном порядке, это обязательное условие, иначе могут наступить печальные последствия, так что лучше потратить пару минут на снятие клеммы. Дальше тоже ничего сложного. Если генератор расположен наверху, то нам понадобится регулятор напряжения 67.3702-02, стоит он примерно 200 рублей. После этого берем гаечный ключ на 10 и отворачиваем контакты “D” и “В”.
Удаляем пластиковый кожух, для этого надо будет отщелкнуть три фиксатора. Затем удаляем стандартный регулятор, он держится на двух винтиках, их мы отворачиваем отверткой с крестовым наконечником. Устанавливаем на его место трехуровневый регулятор напряжения. Правда мне не удалось вот так просто поставить его вместо штатного, пришлось немного расширить вентиляционную щель. Провода протягиваем через левую фару, потом заводим на шпильку. Получается так, как будто это было задумано производителем, никакого колхоза.
Устанавливаем переключатель. Проверьте, хороший ли контакт на массе. Если контакт слабоват, то регулятор будет работать плохо, а то и вовсе функционировать не будет, так что лучше еще раз потом все перепроверить. Старый регулятор далеко убирать не стал, потому что я пока еще не уверен ,что он будет работать долго, все зависит от качества нового элемента. Пока что регулятор выполняет возложенную на себя миссию исправно.
Замена регулятор напряжения на трёхуровневый
Подробности Категория: Усовершенствование электрооборудования Обновлено 22.10.2014 08:16
Трехуровневые регуляторы напряжения с установочным комплектом предназначены для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.
Применяются на автомобилях с генераторами, обмотка возбуждения которых подключается в плюсовую цепь.
Регуляторы позволяют обеспечить оптимальный режим заряда аккумуляторной батареи в зависимости от ее состояния и температуры окружающей среды, регулируя напряжение зарядки в широких пределах. Применение таких регуляторов продлевает срок службы аккумуляторной батареи.
В зависимости от типа генератора автомобиля, регуляторы поставляются в комплекте с соответствующим щеточным узлом или установочным корпусом интегрального регулятора напряжения и соединительным проводом.
Конструкция приборов предусматривает встроенный трехпозиционный тумблер для переключения уровней напряжения:
- положение переключателя «min» (13,6В) — для работы при высокой температуре окружающей среды (>20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
- среднее положение переключателя (14,2В) – для работы при температуре окружающей среды от 0ºС до 20ºС;
- положение переключателя «max» (14,7В) — для работы при отрицательной температуре окружающей среды, а также для подзарядки разряженного аккумулятора.
Трехуровневые регуляторы напряжения применяются взамен штатных.
Для генератора с верхним расположением генератора на Шевроле Ниве нужен регулятор 67.3702-02.
Установка регулятора напряжения
Для замены регулятора на автомобиле ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ И СНИМИТЕ С АВТО АККУМУЛЯТОРНУЮ БАТАРЕЮ.
Отключаете клеммы «D» и «B+» (ключ на 10).
Снимаете кожух, который держится на трёх пластиковых защёлках.
Потом снимаете штатный регулятор, который крепится на двух крестовых винтах.
Ставите трёхуровневый. Провода от него можно провести через кожух (Я немного рассверлил шель вентиляции рядом с регулятором).
Провода выводите под левую фару и на шпильку, как будто специально там прикрученную ставите переключатель. Обратите внимание на хороший контакт массы!!
Регулировка напряжения
Переключатель уровня регулируемого напряжения (находится с боку на переключателе) установить в одно из трех положений в зависимости от условий эксплуатации.
Напряжение Нива Шевроле, которое возникает в системе автомобиля, поддерживает работоспособность всех электронных устройств транспортного средства. Система выработки электроэнергии в пределах машины имеет свои особенности, о которых стоит узнать до возникновения различных поломок. Для начала стоит ознакомиться с узлом, который создает электроэнергию.
Генератор
Узел генератора Шевроле Нива позволяет обеспечить весь автомобиль энергией для функционирования всех электронных приборов транспортного средства. Этот узел состоит из 3 основных элементов:
- генераторной установки — создает переменный ток;
- выпрямителя — преобразует переменный ток в постоянный;
- регулятор напряжения — стабилизирует напряжение на выходе.
Общая мощность установки в 5000 оборотов в минуту позволяет поддерживать постоянное напряжение величиной 13-14 В, сила тока при этом составляет 55-60 А. Эти характеристики являются оптимальными для нормального рабочего состояния авто.
Выработанная генератором электроэнергия распределяется на все потребители системы, а остальное идет на подзарядку аккумулятора во время работы двигателя.
Сам генератор расположен возле двигателя и соединен с его коленвалом посредством ременной передачи. Нижняя его часть крепится 2 специальными лапами к кронштейну двигателя 1 болтовым крепежом. Сверху устройство закреплено на планке через шпильку.
Поскольку узел в ВАЗ 2123 расположен очень близко к двигателю автомобиля, он имеет надежную конструкцию, которая выдерживает нагрузки от вибрации, температуры, а также влажную среду и грязь. Ломается генератор редко, но вот некоторые его детали приходят в негодность по истечении определенного срока эксплуатации, например, щетки.
Специфика эксплуатации
Генератор на Нива Шевроле работает благодаря эффекту электромагнитной индукции — когда подвижное электромагнитное поле создает переменный ток. В конструкции есть несколько катушек, которые и создают поле. А также приемник, который снимает с них электричество.
Нередко ломается реле регулятор. После пробега 100 или даже 120 тыс. км и более эта деталь имеет риск в любой момент почти рассыпаться, если вовремя ее не заменить. Для замены подойдет реле регулятор 2123 КЗАТЭ серии С3, артикул 845.3702.
Выявление неполадок
Ремонт генератора Нива Шевроле может понадобиться лишь в некоторых случаях, когда замена деталей не решает проблемы. Есть несколько признаков, после которых стоит проверить исправность узла генератора. Они следующие:
- После запуска двигателя лампочка-индикатор с обозначением аккумулятора должна погаснуть. Если после начала работы движка сигнал все еще работает, значит заряд аккумуляторной батареи не производится, напряжение генератора недостаточно для заряда.
- При включенном двигателе свет фар стал тусклым. Заряд от батареи хоть и есть, но он слишком мал, чтобы поддерживать нормальную работу электронных устройств в автомобиле, измерительные приборы показывают низкие характеристики напряжения — 12 В.
- Раздается шум со стороны мотора, кроме того, наблюдаются 1 и 2 пункты. Звуки могут напоминать столкновение металлических поверхностей или свист. Скорее всего, сломался подшипник и требуется его замена.
Эти 3 признака помогут выявить, но не распознать неполадку. Без специальных устройств очень трудно догадаться, какая именно деталь повреждена. Четкое представление о поломке может дать только диагностика в сервисе.
Схема и устройство генератора, конечно, помогут в поисках поломки, но если человек прежде не производил подобный ремонт самостоятельно, лучше отвезти авто в сервис.
Замена ремня
Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки. Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый.
Для замены потребуются следующие инструменты:
- монтировка;
- отвертка;
- набор ключей;
- домкрат, чтобы поднять машину.
Процесс замены следующий:
- Отключаем аккумулятор, затем крестовой отверткой откручиваем крепежи датчика коленвала.
- Ослабляем гайку крепления ремня.
- Правую сторону авто размещает под домкратом, поднимаем ее, включаем 4 передачу.
- Вращаем правое колесо и стаскиваем ремень сначала со шкива помпы.
- Новый устанавливаем в обратном порядке. Ремень размещается на шкиве коленвала и только в конце закрепляется на генераторе.
- Вращаем колесо, чтобы ремень прошел натяжку и занял нужное положение.
- Закручивается гайка крепления. Устанавливается датчик коленвала.
- Размещается ремень на детали в таком порядке: коленвал, затем верхний ролик натяжения, правый нижний шкив, нижний ролик натяжения, помпа, генератор.
Как снять генератор
Если понадобилось ремонтировать генератор на Шеви Нива, то его придется демонтировать следующим образом:
- Ключом на 10 ослабляются гайки крепежей рядом с натяжным роликом. Они находятся сбоку.
- Чуть дальше размещен винт регулировки, его тоже нужно извлечь.Снимаем ремень.
- Откручиваем боты крепления генератора. Вооружаемся ключами на 17 и на 13.
- Позади генератора отключаем 2 проводка, только после этого можно безопасно вытащить генератор из посадочного места;
- Подключение новой детали производится в обратном порядке с последующей установкой ремня и его натяжением.
Демонтаж регулятора напряжения
Регулятор напряжения можно извлечь из Нива Шевроле для замены, воспользовавшись плоской отверткой и ключом на 8. Порядок следующий:
- Делать это стоит, если напряжение в системе не соответствует норме — меньше 13.5 В.
- Отключаем провод от «минуса» аккумулятора.
- Колодку генератора с выводом D+ отключить. Поворачиваем резиновый чехол в сторону, откручиваем гайку.
- Отключаем провода от шпильки.
- Откручиваем гайку фиксации клеммы цепочки возбуждения генератора, а после снимаем саму клемму.

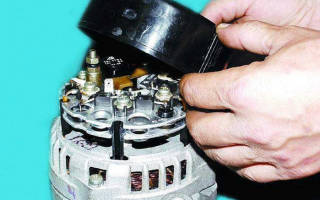

- Ослабляем 3 винтовых крепления пластикового кожуха генераторной установки, снимаем кожух.
- Далее еще 2 гайки крепления, которые фиксируют регулятор напряжения.
- Отключаем винт фиксации клеммы к D+ шине от выпрямителя, после чего можно наконец снять сам регулятор напряжения.
Генератор на Ниве работает очень долго и без особых проблем пробудет в эксплуатации несколько лет. Со временем его мощность заметно падает, тогда и стоит заменить несколько его деталей или весь узел. Если после замены проблему с падением мощности устранить не удалось, стоит отправиться в сервисный центр на диагностику.
Регулятор напряжения генератора шеви нива
Привет!
Начну с того, что после покупки Нивы всегда удивлялся работе генератора. Даже после замены родного www.drive2.ru/l/2558502/ на более мощный КЗАТЭ 80А от 21214, напряжение бортовой сети сильно менялось в зависимости от нагрузки: фары + печка = приличная посадка на хх. Как так?! В моём Мерседесе электроники в 1млн. раз больше и его родной 90А Bosch даже при полной нагрузке обеспечивает стабильно 14,2В зимой и чётко 13,7В летом на прогретой машине. Чтобы я не включал, чтобы не отключал, напряжение НЕ МЕНЯЕТСЯ на любых оборотах двигателя! Только при запуске в мороз холодного двигателя напряжение поднимается до 14,7В. При всём этом, никаких трёхуровневых регуляторов напряжения Мерседесом не предусмотрено. :-)))
Учитывая не очень большую разницу мощностей генераторов (80А Нивы против 90А Мерседеса) делаем выводы об эффективности работы их регуляторов напряжения (РН)…
К счастью, Отечественный автопром начал “догонять” зарубежный и выпустил РН нового образца, аналоги которого в иномарках эксплуатируются лет эдак 20-30., и ставятся они на Шнивах, Приорах, Калинах последних выпусков.
Особенностью РН нового образца являются:
1-е и основное: напряжение контролируется на выводе В+, т.е по сути на самом аккумуляторе, а не на выводе дополнительных диодов,
2-е: не нужно стороннее напряжение на выводе D (тот, к которому подключен тоненький проводок) для питания обмотки возбуждения, т.к. оно берётся с вывода одной из обмоток, т.е. вывод D используется только для работы контрольной лампы зарядки (кстати РН нового образца “умеет” сигнализировать как об отсутствии зарядки, так и о завышенном напряжении) и для сигнала включения генератора,
ну и 3-е: питание на обмотку возбуждения подаётся после “раскрутки” генератора до 400 об/мин (не путать с оборотами двигателя!), это полезно при холодном пуске, т.к. невозбуждённый генератор не создаёт нагрузку на стартер.
Теперь про установку такого РН в генератор ВАЗ 21214 КЗАТЭ 80А.
Мне попался РН 845.3702 “Орбита” от Шевроле-Нивы (но бывают в продаже и другие его аналоги, совместимые нашим пыльником:
941.3702 — Автоэлектроника,
611.3702-05 — Энергомаш,
7931.3702 И4 — Электромодуль, Беларусь).
1. Бюджетный (сори, часть фото взята из сети):
Снимаем генератор с автомобиля и открываем заднюю пластиковую крышку. Видим это:
За последние три дня стало резко падать напряжение в бортовой сети… Оно итак не отличалось высоким уровнем… А тут вдруг с каждым днём на полвольта становилось меньше… В пятницу до дома доехал с 11.8в!
БК, как обычно, показал заниженное значение 10.7в
Снял генератор, аккумулятор…
Аккум порядочно сел… поставил его на зарядку… автоматический зарядник 3 часа его заряжал током 6А, потом только ток начал снижаться… Есть подозрение, что именно севший аккумулятор так просаживал напряжение в бортовой сети…
Не скажу, что я гуру по ШНивам, но кой-чего могу и своими руками поремонтировать. Благо, график работы таков, что есть время свободное, которое я, как и многие Шнивоводы, посвещаю своему железному коню. Вот на днях загнал машинку в гараж и решил поглядеть что к чему: накопились некоторые вопросики… Начал с гены: не давала покоя проблема с притуханием света при сбросе газа, писал об этом на Д2 ранее. Для начала глянул в запасниках: РР новенький лежит ещё с прошлой ШНивы, в заводской можно сказать упаковке. Ща махну за полчасика не торопясь… стянул крышечку, гляжу и чо-то не вкуриваю: генератор стоковый на 80А КЗАТЭ, как и на прошлой был, а РР совсем другой… вот те и поменял! Та машинка была 06 года, эта 11-го. Видно, прогресс не стоит на месте.
