Регулятор скорости мотора отопителя
Про вентилятор печки, про реостат и самостоятельный ремонт.
Однажды утром при заводке авто вентилятор печки задул на полную и наотрез отказался подчиняться кнопкам БУПа.
Отключение зажигания тоже не помогло, вентилятор погас только при скидывании клемм с АКБ.
Похоже, что мою печку посетил белый пушистый зверек.
В форуме инфы много, но она разрознена и мало систематизирована.
Ну что ж, воспользуюсь случаем для подробного описалова решения проблемы применительно к Гжельцу.
Начну с того, что разновидностей блоков управления печкой много.
Регулировка оборотов вентилятора осуществляется через РЕОСТАТ, который либо содержит набор
проволочных сопротивлений (8104200-D01, 8107130-D07), либо электронный модуль с полевым транзистором
(ключем) 8107200-F00.
В чем разница, видно на фото по ссылке:
https://www.chinamobil.ru/bb/files/_0001_773.jpg
https://www.chinamobil.ru/bb/files/_0002_924.jpg
Блок с проволочными сопротивлениями только менять в сборе – нихром обычным припоем не паяется.
На гжельце установлен БУП с электронной регулировкой оборотов вентилятора; полное его название,
согласно схеме, звучит как МОДУЛЬ РЕГУЛИРОВКИ СКОРОСТИ ВОЗДУШНОГО ПОТОКА.
В соседней ветке ВИКИ есть схема подключения.
БУП формирует сигнал, который подается на этот модуль и в зависимости от величины напряжения
ключевой транзистор заставляет мотор печки менять свои обороты.
1. Вентилятор печки
Итак, по порядку:
Добраться до реостата непросто, он запрятан глубоко в недрах торпеды, а сделано это так потому что
ключевой транзистор нехило греется при работе, вот и расположили его поближе к крыльчатке вентилятора,
пожертвовав доступностью. При этом величина его допустимого тока линейно уменьшается при нагреве.
Так что берясь его переносить – дважды подумайте!

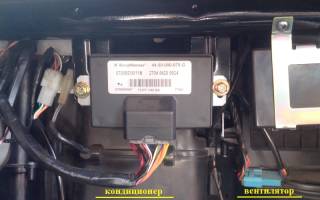

Снимаем полностью перчаточный ящик, видим вот это:
Снимаем оба контроллера и желательно панель предохранителей.
Снимаем корпус вентилятора со шторкой рециркуляции:
А вот и искомый разьем покрупнее:
Добираться до дальнего шурупа, крепящего реостат, секас конечно еще тот
Меня выручили подручные железки:
ВАЖНОЕ ЗАМЕЧАНИЕ!
Заранее условимся, что БУП исправен, как он проверялся: заменой или прозвонкой – отдельная тема.
В моем случае экран светился и шторки меняли свои положения при нажатии кнопок.
Только вентилятор все время шуровал на максимальных оборотах.
Следите чтобы клеммы на АКБ не болтались и не были окислены.
Плохой контакт минусовой клеммы запросто может отправить в мир иной ключевой транзистор в реостате.
Сам реостат достаточно надежен. Практически такой же ставился на куче иномарок, так что китайцы не
соригинальничали, а тупо содрали готовый модуль с отработанного образца.
Cлева – 8107200-F00, справа его собрат с NISSAN-MAZDA, схемы аналогичны
Кстати, на японцах он горит точно так же и из-за тех же проблем, поэтому перед ремонтом
настоятельно рекомендую проверить состояние разьемов и собсно мотора печки.
Гореть модуль начинает при повышении тока нагрузки или КЗ в проводах (разьемах).
Разьем мотора печки очень часто оплавляется, что приводит к возникновению КЗ между клеммами.
Прежде чем браться за ремонт изначально необходимо исключить эти причины.
Снимаем и разбираем мотор печки для проверки.
Мотор не должен подклинивать, крыльчатка не должна цеплять за корпус, щетки должны быть
нормальной длины и свободно двигаться.
Штатный мотор выполнен вполне достойно, на крыльчатке даже наличествует балансировочный грузик.
Если вал не кривой и не клинит, якорь не короткозамкнут и т. п., то честно говоря мне не понятно
стремление заколхозить нечто взамен с негарантированным результатом.
Стертые щетки тем более не повод, они меняются на аналог.
А вот такого быть не должно:
Должно быть вот так:
Обратите внимание на разъем печки – он при работе на полную нагрузку сильно нагревается
и уже начал плавиться, совсем недолго до КЗ.
Спас его еще раньше сгоревший ключевой транзистор.
Продуваем, чистим и собираем вентилятор.
2. Реостат
Теперь перейдем к реостату.
Со стороны разьема плата модуля выглядит так. Белая хрень на транзисторе и радиаторе – термопаста
КПТ-8, она улучшает теплоотвод и обязательна к использованию!.
Стрелочки указывают на места пайки термопредохранителя, перед разборкой ножки желательно выпаять,
иначе есть вероятность их оторвать.
Его назначение заключается в защите ключевого транзистора при превышении допустимого тока или
температуры кристалла – перегорая, он разрывает управляющую цепь БУПа и транзистор запирается.
Хотя весьма часто его быстродействия не хватает и транзистор успевает сгореть.
Проверяется он как обычный предохранитель, прозванивается омметром.
Выглядит примерно так:
Альтернативой может послужить обычная скрепка, но надо отдавать себе отчет, что жучок в защищаемой цепи
ессесно надежности узлу не добавляет.
Плата модуля со стороны навесных элементов:
Фото разьемов.
На нем видно, что ПЛЮС (серый с синей полоской) постоянно подключен к мотору печки через предохранитель
30А и не отключается замком зажигания.
Оранжевый с зеленой полосой является силовым коммутационным.
По голубому проводу идет управляющий сигнал от БУП.
МИНУС (черный) подключается через реостат, или в обход через реле (на фото он в самом низу колодки).
Не допускается отсутствие или плохой контакт между черным проводом и массой авто!
Ключевой транзистор в исправном состоянии закрыт, реле обесточено – мотор неподвижен.
При подаче сигнала с БУПа транзистор приоткрывается и вызывает увеличение или уменьшение оборотов мотора.
При включении реле на оба вывода мотора подается напряжение АКБ, обороты максимальные.
Если транзистор пробит, то МИНУС постоянно приложен ко второму выводу мотора и обороты не регулируются.
ЕЩЕ ОДНО ВАЖНОЕ ЗАМЕЧАНИЕ!
У многих типов полевых транзисторов средний вывод не изолирован от металлической подложки,
соответственно, на радиаторе реостата тоже присутствует напряжение – поэтому он не должен соприкасаться
с металлическими частями кузова.
Полевые транзисторы очень чувствительны к статическому электричеству, поэтому паять их лучше
паяльной станцией, либо обвязав проволочкой или фольгой выводы – после пайки естественно проволочку удалить.
При плохом контакте с клеммами АКБ при пуске ДВС в бортсети может возникнуть импульсная помеха.
Она может быть очень кратковременна (иголка на экране осциллографа) – мультиметром не отследить, но …
Если в пике она превысит 20 вольт – полевику гарантирован кирдык,
а владельцу – головная боль в виде очередного ремонта реостата.
Практика показывает, что такая ситуация вполне реальна.
Обязательно надо нанести на подложку транзистора и радиатор термопасту КПТ-8 (продается в радиомагазинах).
Вот подробная ссылка как проверить полевой транзистор:
https://elektrik24.net/instrumentyi/izmeritelnyie/multimetr/kak-proverit-polevoj-tranzistor.html
3. РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ ТРАНЗИСТОРА:
Штатный полевой транзистор 2SK2313 специфичен и здесь использован не из-за конструкторской блажи.
Он недешев, да и не везде есть в наличии, поэтому есть смысл поискать близкие аналоги.
Их немало по разной цене, так что окончательный выбор за владельцем, параметры должны быть не хуже штатного.
Технические параметры 2SK2313:
Структура n-канал
Максимальное напряжение сток-исток Uси, 60В (больше – лучше)
Максимальный ток сток-исток при 25 С Iси макс., 60А (больше – лучше)
Максимальное напряжение затвор-исток Uзи макс., ±20В
Сопротивление канала в открытом состоянии Rси вкл., 8мОм (меньше – лучше)
Пороговое напряжение переключения транзистора Vth., 0.8-2,0В (больше – хуже)
Максимальная рассеиваемая мощность Pси макс., 150Вт (больше – лучше)
Тип корпуса sc65 (аналогичен to247ac – рассеиваемая мощность до 75 ватт;
можно to220ab – но корпус маловат, до 50 ватт)
Цена тоже важна ессесно
Повторный ремонт узла несколько изменил вИдение проблемы.
Соображения по этому поводу выложены здесь
IRFP3206PBF(IRFP3306PBF) например с лихвой перекрывает эти параметры за вполне адекватную цену
IRFP064NPBF тоже сгодится
Ну и т д и т п, на вкус и цвет …
Ножки выводов у аналогов немного короче, но если гнуть их аккуратно, то вполне хватает.
На сайте Чип и Дип, для примера, есть очень удобный подбор по параметрам.
Дерзайте
