Наводим порядок в гараже: 30 полезных советов

Порядок в гараже подразумевает удобное открытое хранение всех часто используемых инструментов и компактное хранение различных мелочей “про запас”.

Часто гараж и домашняя мастерская совмещены, поэтому весь инструмент и расходные материалы должны иметь удобную систему хранени.

Как только система хранения становится не очень удобной для регулярного поддержания, гараж вновь превращается в стихийный склад.

Для хранения инструментов в гараже лучше использовать открытые полки. Очень удобно, если эти полки будут съемными.

В гараже мастерской надо разместить не только обычный набор инструментов автолюбителя и домашнего мастера, но, иногда, и садовый инструмент, и туристическое снаряжение.

Максимально используйте всю высоту помещения. В пластиковых коробах под самым потолком и на полу можно сложить те вещи, которыми вы пользуетесь время от времени.

Система хранения инструмента в гараже использует в качестве стенда всю площадь стены. На горизонтальные направляющие подвешиваются отдельные секции-полки для хранения инструментов и расходных материалов.

Здесь использованы деревянные направляющие, но лучше для этих целей использовать металлические трубы. Если со временем направляющая, которую мы видим на фото, раскрошится, ящик с тяжелым инструментом может упасть вам прямо на ногу.

Такой органайзер для хранения расходных материалов можно сделать самому из листов фанеры, которые соединяются петлями в виде книжки.

Закрывающийся стенд-ящик для инструментов домашнего мастера позволит ему легко поддерживать нужный порядок в гараже.

Металлические сетки удобны для хранения банок с краской, пакетов с удобрениями и т.п.

Если вы профи, то оцените продуманную и удобную организацию порядка в этом гараже.

Металлические направляющие и металлические полки не только гарантируют безопасное хранение инструмента, но достаточно просты для чистки.

Электроинструмент неудобно держать в фирменном чемодане, гораздо удобнее сделать такой открытый стенд для хранения.

У хозяина в гараже множество нужных мелочей и для каждой из них есть свой способ хранения.

Большинство способов хранения инструмента незатейливы, но при этом все еще эффективнее.

Очень удобная конструкция для хранения расходных материалов! Ящик с саморезами, которым вы пользуетесь закрепляете на отдельной панели, а по окончании работы, задвигаете в общий органайзер.

У каждого хозяина свой размах деятельности и разное количество инструментов. Но удобная организация труда всегда вызывает желание сделать что-то еще. Не пожалейте времени на наведение порядка в гараже.

Задвигающиеся панели как дополнительное место для хранения инструментов. Убедитесь, что они будут надежно работать не застревая в пазах, а то этот способ хранения не будет практичным.

Просто и удобно. Храните свой инструмент с умом! Если у вас нет гаража, а весь свой инструмент вы храните в небольшом ящике на балконе, то даже там вы можете организовать небольшой рабочий шкаф.

Продолжим для счастливых обладателей гаража. Перед нами удобный способ хранения струбцин.

Некоторые идеи для хранения можно подсмотреть в магазинах, которые торгуют инструментами.

Но в нашем гараже не только инструменты. У нас еще трубы, планочки, нужные куски фанеры и пластика.

Совсем несложно собрать такую потолочную конструкцию из труб и в собственном гараже.

Большие листы фанеры и гипсокартона лучше хранить именно так – в вертикальном положении.

Для обрезков фанеры, пластика и т.п. можно сделать такой пристенный стеллаж.

Даже десяток досок может создать беспорядок в гараже. Сделаем простую конструкцию для хранения.

Еще один удобный способ хранения в гараже длинных труб и всевозможных планочек.

Небольшой верстак может служить и местом хранения для досок и кусков фанеры.

Не обязательно наводить порядок в гараже за один день. Все это можно делать постепенно шаг за шагом.

Самоделки для гаража – как сделать жизнь автолюбителя легче?

Разнообразные приспособления для частного гаража, сконструированные и изготовленные собственными силами, позволяют более качественно и эффективно производить обслуживание автомобиля. Их создание требует минимальных финансовых затрат. При этом самодельное оборудование в большинстве случаев по своим возможностям ничем не уступает заводским дорогостоящим аналогам.

В частном гараже с течением времени появляется все больше и больше разнообразных инструментов и инвентаря, используемого для обслуживания транспортного средства. Владельцу следует обеспечить их удобное и рациональное хранение таким образом, чтобы самые необходимые приспособления всегда находились под рукой, а редко используемые были спрятаны подальше. Чтобы решить эту задачу, нужно нарисовать элементарный эскиз и создать по нему полки или стеллажи для гаража. Готовых вариантов таких конструкций немало в интернете. Да и самому придумать систему стеллажей совсем несложно.

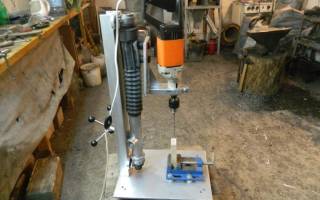

Больше проблем возникает, когда требуются какие-либо редкие самоделки для гаража. Например, многие автовладельцы пользуются при обслуживании машины и выполнении различных работ по дому электрической дрелью. Нередко с ее помощью требуется сделать безупречно ровные отверстия со строго перпендикулярными по отношению к плоскости обрабатываемого изделия осями. Тот, кто пытался добиться такого результата, знает, что это совсем непросто. Как правило, отверстия получаются с перекосами. Решить подобную проблему позволяет стойка для дрели. Чтобы соорудить ее своими руками, нужно запастись:

• прутком либо калиброванной трубкой;
• площадкой от фрезера (ручного), который уже давно не используется по назначению из-за своей изношенности;
• листами фанеры.

В качестве основания под стойку разрешается использовать и другую подходящую площадку. Главное, чтобы она была ровной и располагала участками, куда можно установить новые длинные направляющие. Функцию последних в нашем случае станут выполнять, как вы уже поняли, прутки из металла или калиброванные трубки. Сам процесс сооружения стойки по-настоящему прост. Опишем его.

Сначала мы вырезаем из листа фанеры короб. Его нужно делать четко по геометрическим параметрам имеющейся в распоряжении дрели. Затем необходимо как можно надежнее закрепить наш электроинструмент для сверления отверстий в подготовленном для него коробе. Фиксацию лучше всего произвести, применив специальные гайки-барашки. После этого проделываем два отверстия в коробе и пропускаем через них трубки (прутки) – направляющие. Сверху на них монтируем ручку. С ее помощью мы будем передвигать дрель для сверления отверстий по вертикали.

Совет. Если вы хотите контролировать глубину сверления, желательно дополнительно оснастить конструкцию быстрозажимным фиксатором. Он будет играть роль ограничителя движения дрели. Все описанные работы у более-менее опытного домашнего мастера не вызовут ни малейших проблем. А в итоге мы получим удобное в эксплуатации и очень полезное самодельное оборудование.

Теперь попробуем сделать приспособление, которое позволит затачивать кухонные и любые другие ножи. Действуем так:

1. 1. Берем ненужный лист металла (в любом гараже он обязательно валяется где-нибудь в углу и ждет своего часа).
2. 2. Фиксируем в нижней его части болт с резьбой, а сверху металлической пластины привариваем небольшой уголок.
3. 3. На болтовую резьбу надеваем гайку. Она выполняет функцию шарнира для бокового передвижения нашего приспособления. С ее помощью можно изменять угол заточки ножей.
4. 4. Привариваем к описанной гайке еще одну. Мы получили в болте готовое отверстие под шток. Его несложно сделать из тонкой проволоки.

Струбциной в станке будет верхняя часть листа. Проделываем в ней два отверстия. Прикладываем к станине струбцину. После чего прорезаем еще одно отверстие. Оно должно быть сквозным (общим для пластины и струбцины). Далее делаем резьбу в станине, принимая во внимание длину брусьев для точения. Их оптимально сделать из искусственных алмазов. Более износостойкого и при этом совсем недорого изделия в природе не существует. А зажимы для брусьев изготовим за пару минут из куска эбонита либо оргстекла.

Осталось лишь просверлить дополнительное отверстие на пластинке, расположив его подальше от ножа, и нарезать резьбу под болт, с помощью которого будет выполняться затяжка. Компактный и качественный инструмент для заточки готов! Ставим его на полку в гараже и используем по мере необходимости. Сделанные по описанной схеме станки можно брать с собой даже в поход. Весят такие гаражные точилки немного, места занимают минимум.

Техобслуживание и простой ремонт автомобиля в условиях домашнего гаража существенно упрощаются, если в помещении имеется кран-подъемник. Посмотрите на фото ниже. На нем видно, какое удобное и полезное в эксплуатации гаражное сооружение можно сконструировать без особых усилий.

Поперечную штангу сделаем из трубы сечением 10 см, опоры для нее – из труб 11 см. Важно! Стойки самодельной конструкции рекомендуется делать из квадратных профильных труб с размерами 10х10 см. Они обеспечат приспособлению хорошую устойчивость. К опорам штангу прикрепляем болтами М16 (можно взять и другой крепеж), фиксацию скосов и основания осуществляем посредством уголка 10х10 см.

В ближайшем строймагазине приобретаем подъемный трос. Ролики для него берем от приводного механизма лифтовых дверей. Заметьте! Ролики нужно хорошо закрепить. Эту операцию лучше всего выполнить при помощи неширокой (5 см) металлической полоски. Подъем предметов на кран-балке будет обеспечивать червячная ручная лебедка. И не забудем прикрепить еще один комплект роликов к вертикальным стойкам. Они позволят без проблем передвигать кран-балку по всему гаражу.

Верстаки, подвесные полки и прочие полезные поделки для обустройства гаража и хранения инвентаря может соорудить любой автолюбитель. Сложнее сделать собственноручно станки и специальное оборудование. Но при правильном подходе к делу реально справиться и с такими задачами. Давайте соберем компрессор, который можно применять для продувки узлов и механизмов транспортного средства, покраски машины, контроля давления в покрышках.

Нам понадобится 10-литровый воздушный ресивер (подойдет устройство и с немного большим или меньшим объемом), холодильный (старый, давно не используемый) агрегат, а также:

• переходники;
• недорогой фильтр-регулятор (смело приобретаем самый дешевый);
• кислородный манометр для ресивера;
• крепежные хомуты;
• шланг (примерно 200 см), рассчитанный на 20-барное давление.

Процесс сборки компрессора элементарен. В ресивере есть выходы внизу, в середине и вверху. Нижний необходим для слива масла и конденсата, средний – для установки манометра. Через верхний потребителю подается поток сжатого воздуха. Подсоединяем все требуемые элементы к выходам устройства, фиксируем их хомутами. Фильтр-регулятор подключаем к панели ресивера. Рядом с ним будет находиться кнопка запуска агрегата. Максимальное давление регулятора на самодельном устройстве не должно превышать восьми атмосфер, минимальное – двух.

Желательно дополнительно оснастить компрессор аварийным клапаном. Этот недорогой элемент станет гарантией полностью безопасной эксплуатации самодельного устройства.

Сделанный компрессор разместим возле стены на стеллаже или полке. Он не будет мешать при перемещении по гаражу, находясь в то же самое время всегда под рукой домашнего умельца. Совет. Старый компрессор перед использованием необходимо хорошо очистить от ржавчины. А потом приобрести аэрозольный баллончик с краской и окрасить агрегат.

Коротко опишем и другие популярные хитрости, которые легко изготавливаются из отслуживших свое инструментов и ненужных вещей. Сделаем, например, шкив для любого станка, имеющегося в гараже. Материалом для его сборки может служить текстолит, металл, листы фанеры. Последний вариант самый простой:

1. 1. Выпиливаем два круга побольше и один поменьше в фанерной заготовке. Сделанные отверстия по диаметру обязаны соответствовать сечению вала, установленного на станке.
2. 2. Сажаем все круги на винт, используем гайку для их прочной затяжки. Вместо этого крепежа допускается применение хорошего клея. Он надежно зафиксирует все элементы в единую конструкцию.
3. 3. Дополнительно стягиваем детали поделки шурупами.
4. 4. Напильником или наждачкой обрабатываем самодельный шкив, наносим на него пару слоев олифы.
5. 5. После высыхания насаживаем сделанное устройство на патрон любого мини-станка (допустим электродрели). И пользуемся инструментом в свое удовольствие, ведь теперь мы можем выбирать скорость его вращения и контролировать нагрузку на электродвигатель агрегата.

При необходимости реально сделать зубчатый шкив. Для этого достаточно прорезать в маленьком круге узкие бороздки (канальцы). Эту часть операции нужно выполнить до начала сборки шкива.

Если у вас есть электрический лобзик, который не используется из-за поломки держателя пилки, не нужно отправлять его на свалку. Есть небольшие хитрости, позволяющие дать инструменту вторую жизнь. На его платформе реально собрать простенький настольный электролобзик. Берем квадратик металла, впаиваем в него болт. Получаем новый держатель пилки! Припаиваем его к старому держателю.

Затем делаем стационарный рабочий стол. Берем фанерный лист, разрезаем его по размерам лобзика. К задней плоскости рабочей поверхности прикрепляем стойку из древесины (используем твердые сорта), на переднюю устанавливаем мебельные ножки. Далее монтируем рабочую конструкцию на подходящую опорную плиту. Пользуйтесь восстановленным и усовершенствованным лобзиком на здоровье.

Приспособления для гаража своими руками

Для настоящего автолюбителя гараж — второй дом. А то и первый. Поэтому к его обустройству и оборудованию каждый старается относиться серьезно. Также очень важна функциональность каждого квадратного сантиметра площади. Это позволит работать в просторном помещении, а инструменты и запчасти будут уложены и расположены грамотно и в идеальном порядке. Что касается обустройства в бытовом плане, поговорим не сегодня, сегодня же постараемся сэкономить на оснащении.

Содержание:

Что должно быть в гараже

В принципе, нет такого устройства, которое нельзя было бы купить. Правда, не у всех есть возможность тратить кругленькие суммы на покупку бошевского оснащения, кстати, полезно полистать каталоги с оборудованием Бош или Интертул, или Интерскол. Большим опытом и возможностями в этом плане обладает молодая, но резвая компания Джонсвей и она же, перекрашенная из зеленого в коричневый, Омбра.

В каталогах море отличной рабочей оснастки, приспособлений и универсальных съемников, оправок на все случаи жизни и, конечно, инструментов, на которые без скупой мужской слезы смотреть сложно. Но стоимость в каталогах неоправданно высокая, как для частника. СТО, безусловно, в более выгодных условиях, они зарабатывают оборудованием деньги и им сам бог велел иметь лучший инструмент. Иначе грош цена такому мастеру.

Виш-лист гаражного мастера

Всё же стоит составить примерный список того, что должно быть в мастерской, а из него уже выбирать приспособления для гаража, которые возможно соорудить самому. Вот что все бы хотели видеть:

1. Токарный станок, небольшой, но с минимальным набором функций. Естественно, что самостоятельно сделать его полностью не получится, если не иметь прочной и точной станины. Цена от китайского производителя составит не меньше 23-28 тысяч рублей. Отечественные покупать опасно — многие заводы просто собирают оборудование из китайских комплектующих.
2. Сверлильный станок. Полезная штука, когда надо выполнить точные сверлильные или минимальные фрезеровочные работы. Сделать его можно, да и стоят они недорого. Станина под дрель стоит 3000 рублей, если покупать готовую, а полнофункциональное сверло — 20-30 тысяч.
3. Гидравлический пресс — незаменимая вещь, если приходится иметь дело с усадкой или выпрессовкой втулок, гильз, подшипников. Строится на базе гидравлического домкрата.
4. Наждак. Нужная вещь. Заправить инструмент, заточить сверло, подогнать деталь в размер, заточить шпатель или нож, универсальное устройство, поэтому лучше купить качественное точило, которое может обойтись в 3-4 тысячи, в зависимости от опций. А опции могут быть довольно полезными. Например, гибкий рукав для превращения точила в полноценную бормашинку для шлифовки или ручной фрезеровки.
5. Стеллажи, полки, ящики для складирования инструментов и аксессуаров.

Такой должен быть приблизительный набор дополнительного оборудования, не считая сварки, компрессора, двух-трех болгарок и двух-трех дрелей и шуруповертов разной мощности.

Самодельные приспособления

Универсальным самодельным станком может стать элементарная станина для болгарки. Применений — масса, изготовляется из чего угодно, вплоть до прочного деревянного каркаса. она станет полезной в тех случаях, когда необходимо обработать небольшую деталь аккуратно и двумя руками, не зажимая деталь в тиски. Конечно у этой конструкции есть ограничения, но как маленький шлифовальный или отрезной станок, она отработает на пятерку.

Размеры не указываем, конструкции и размеры болгарок разные. Фото показывают суть устройства, а собрать его несложно. Стоит поработать над креплением болгарки к станине — чтобы она быстро и надежно закреплялась и быстро снималась. Особенно ценно такое приспособление для болгарок с регулировкой количества оборотов.

Вкачестве основания используем подходящий по размерам лист ДСП, который крепится на петлях, как в этой конструкции, или на защелках, можно использовать винтовое крепление.

Токарный станок своими руками

Чертеж небольшого токарного станка, который представлен, может пригодиться тем, кому изредка приходится сталкиваться с токарными работами, а настольный покупать нет смысла. Этот проект, конечно, не удовлетворит тех, кому нужна высокая точность и высокие обороты шпинделя, но для минимальных токарных работ он подойдет. Вместо шпинделя из болта М10, представленного на чертеже, используйте готовый шпиндель или патрон от дрели.

Предназначен для обработки деревянных и пластиковых деталей, диаметр детали — до 50 мм, а длина до 200, но можно пересмотреть при необходимости. Если взять его за основу, то заменив деревянное основание на любой металлопрокат, получаем подобие настольного станка для токарных работ по металлу.

Приспособления для хранения инструментов

Разная мелочь часто сложена в пластиковых ведрышках и коробочках в виде своеобразного ассорти. Поэтому найти нужный мелкий инструмент, сверло или гайку довольно проблематично. Для хранения мелочей отлично подойдут баночки от горчицы, майонеза и прочих продуктов с металлической или пластиковой крышкой, которая прочно крепится к банке.

Для организации удобного доступа придётся все перебрать, отделить котлеты от мух, болты на 10 от гаек на 6 и рассортировать все по баночкам. Крышки прикручиваются к полочкам или любой горизонтальной поверхности, и теперь найти необходимый крепеж не составит труда.

Для горизонтального хранения рассыпного крепежа можно применить магнитные контейнеры. Удобная штука. Крепеж не рассыпется, всегда на виду, а расставлять контейнеры можно так, как того требует пространство. Главное — закрепить тонкую магнитную ленту в нужном месте, а к днищу самих контейнеров приклеить крупные металлические шайбы.

Более креативные идеи, которые приходят в голову изобретательным мастерам, касающиеся упорядочивания и хранения инструмента и приспособлений, мы показали на фото. Пользуйтесь фантазией и изобретайте велосипед. И ваш гараж станет идеальным местом для комфортного ремонта вашего любимого автомобиля.

Интересные самоделки для гаража своими руками

Готовый «автодом» со временем обрастает большим количеством инструментов. Обычные самоделки для гаража приносят практическую пользу без денежных переплат. Любые станки, сделанные своими руками, не уступят по качеству заводским аналогам. Давайте рассмотрим некоторые приспособления.

Устройство для заточки ножей

Так, полезное приспособление получает отверстие под шток в болте. Шток изготавливается своими руками из тонкой проволоки. Резьба делается с учетом длины точильных брусьев.

Зажим для бруска можно создать из:

• органического стекла;
• эбонита;
• хомута пилы.

Верхняя часть пластины выполняет функцию струбцины. Поверхность с двумя просверленными отверстиями прикладывается к станине. Затем ближе к ножу проделывается общее сквозное отверстие. В станине нарезается резьба.

Так, самодельное приспособление своими руками почти готово. Второе отверстие делается только на пластине подальше от ножа. Затем нарежьте резьбу под болт (нужен для затяжки). Простой механизм самоделки для гаража позволяет затачивать ножи в походных условиях.

Брусок из искусственных алмазов приемлем в цене и очень износостойкий.

Шкив для регулировки скорости и нагрузки на двигатель станка

В фанере лобзиком выпиливается один небольшой и два большего размера круга. Центр форм должен соответствовать диаметру вала. Чтобы проблем с дальнейшими манипуляциями не было, круги склеиваются или садятся на винт и затягиваются гайкой.

Детали полезного приспособления стягиваются шурупами. Затем шкив следует обработать наждачной бумагой либо напильником, насадив конструкцию на патрон дрели. Готовый фрагмент станка можно дополнительно проолифить.

1. Избегайте вибрации, следите, чтобы центр тяжести приходился на ось вращения.
2. Можно изготовить шкив зубчатый. У центрального круга проделываются небольшие канальца до всех этапов сборки.
3. При необходимости небольшой шкив изготавливается из толстого куска фанеры (один круг). В форме делается канавка, деталь насаживается на винт. К вращающемуся кругу прикладывается узкий напильник.

Вакуумная формовка листового пластика своими руками

В фрагменте МДФ или фанере (50 на 50 см) делается отверстие для ПВХ трубы с трехдюймовым диаметром. К получившемуся основанию крепится клеем рамка из брусьев (30 на 30 см). Для получения герметичности все полости замазываются герметиком.

Край водопроводной трубы одним концом клеится к основанию, а другим присоединяется к шлангу пылесоса. Вся конструкция становится на ножки.

В верхней и нижней рамках вырезаются определенные отверстия для размещения рамы камеры разряжения (прочно приклеена к основанию). По периметру каркаса на равном расстоянии делаются полости для крепежных элементов.

Типы используемого термопластичного пластика:

Электролобзик своими руками

1. Стальной квадратик с впаянным в него болтом делается своими руками в качестве блока держателя пилки.
2. Усовершенствованный блок припаивается к прежнему держателю пилы.
3. Уделяется внимание рабочему столу. В качестве основания выбирается фанера. Узкая площадь стола по размеру повторяет параметры электролобзика.
4. В передней плоскости стола монтируются мебельные ножки, к задней плоскости рабочей зоны фиксируется небольшая деревянная стойка.
5. Для создания рычага используйте только твердые породы дерева.
6. Рычажное отверстие необходимо создать чуть большего диаметра шпильки (регулирует натяжение пружины).

Описанная самодельная поделка должна стоять на «подошве», которая не будет препятствовать рабочему процессу. При необходимости в области опорной плиты вырезается угол.

Набор резцов для художественного точения своими руками

Полукруглая желобчатая стамеска-резец применяется для черновой обточки. Деталь изготавливается из полосок инструментальной стали.

Универсальный режущий прибор применяется для чистовых обработок деталей. Инструмент делается из стандартных прямых стамесок.

инструмент на основе прямой стамески с односторонней заточкой выравнивает поверхность цилиндрических заготовок;

самодельное приспособление помогает набивать резьбу и наносить декоративные риски на деревянный стержень.

Режущий инструмент для мягкой породы древесины (осина, липа) имеет меньший угол заточки по сравнению с углом заточки прибора для обрабатывания самшита, дуба, березы.

Самодельный удлинитель с двумя розетками

«Фирменная» катушка для удлинителя делается из двух фанерных дисков, которые скреплены болтами. Фрагменты разделены дюралевой трубкой и шайбами.

На одной стороне катушки болты утапливаются, чтобы контакт с рукояткой был без травм. На другой стороне на определенном расстоянии просверливаются два отверстия для розеток. Коробки для розеток крепятся на шурупы.

Правильное хранение и эксплуатация инструмента

Каждая труба крепится с фанерной пластиной саморезами через щель. Чтобы фрагмент трубы не расшатывался во время эксплуатации, под бока держателя приклеиваются куски штапиков клеем ПВА.

Когда необходимо повесить держатель на стене гаража, ручка вставляется в трубку держателя. Стойка рукоятки плотно входит в щель и фиксируется. С такой доукомплектацией катушка крепится на потолке либо на днище полок.

Чтобы баран удлинителя легко вращался, на краю диска прибора монтируется маленькая рукоятка, которая состоит из трубчатых отрезков различного диаметра. Труба большего диаметра надета на меньший шланг и жестко зафиксирована плоским шурупом.
