Не горят огни заднего хода калина

Причины неисправностей задней передачи Лада Калина. Ее диагностика и ремонт

Причины не включающегося заднего хода

Перед разборкой нужно провести проверку рычага переключения передач, так как причина неполадок с задним ходом может скрываться в нем. Кроме того, часто причина оказывается в кулисе и кардане.
Стерлись шлицы или ослаблен хомут (для исправления нужна смотровая яма).
Сломан выжимной подшипник. Однако в этом случае при включении передач доносился бы характерный хруст, и для этого требовалось бы прилагать усилия.
Имеются проблемы механизма блокировки задней передачи. Чтоб подтвердить или опровергнуть это предположение, нужно снять ручку переключения передач, а также и торпеду между сиденьями, затем тщательно осмотреть все.

В примере, разбираемом в данной статье, причина неисправности была именно в неработающей проводке соленоидов блокировки передач (оборвана или порвана).

Проверка и ремонт механизма блокировки задней передачи Лада Калина в домашних условиях

Благодаря кольцу-выключателю, находящемуся на ручке КПП, к соленоиду поступает питание. При подъеме кольца включается соленоид, шток попадает внутрь его, происходит разблокировка задней передачи. Затем, двигая ручкой переключения передач, включаем заднюю передачу. После этого начинает свою работу «концевик», который находится на коробке, а далее включаются задние стопы. В этот момент в салоне появляется прерывистый звуковой сигнал.

Необходимые инструменты:

ключ на «36»;
изолента и термоусадка;
медный провод;
тестер;
паяльник.

Предлагаем вашему вниманию схему управления соленоидом:

Через предохранитель F21 к соленоиду L1 поступает +12 Вольт на соленоид, с помощью выключателя S1 на рукоятке возникает замыкание цепи на массу, вслед за чем должна сработать катушка соленоида.

Также ознакомьтесь

Канцелярской скрепкой замыкаем контакты разъема, от которого провода опущены под пол автомобиля. Попробовать включить заднюю передачу. Если это получается – выключатель сломан.

Отключить с соленоида разъем, установить в него 2 булавки. Тестером изменить напряжение. Показания прибора должны равняться 12 Вольт. Стоит зарядить его лампочкой (5 Ватт или 12 Ватт). Если она не загорелась, значит, имеет место обрыв, а напряжение возникает из-за сопротивления, образовавшегося из-за оксида меди. Очень часто обрывы и переломы случается на жгуте в месте, где находится хомут на поддоне.

Демонтировать хомут, для этого сдавить его крепления внизу.
Отключить разъем от выключателя стопов, достать жгут. Убрать с гофры изоленту, после чего можно доставать провода. При обрыве или обломе заметны будут характерные признаки.
Кусачками отсоединить провода, подсоединить похожие по сечению и диаметру. Скрутку следует пропаять и изолировать (можно воспользоваться термоусадкой). По необходимости надеть новую гофру. Это делается для того, чтоб влага не проникала внутрь, иначе не исключено, что все неприятности повторятся снова. Жгут следует закрепить пластиковым хомутом.

Подключить разъемы, проверить работу соленоида. Выход из строя этого элемента случается достаточно редко. Для его проверки нужно подключить тестер. Сопротивление должно равняться 2,2 Омам. Если причина неисправности кроется в нем, нужно будет сливать масло с коробки. Один из вариантов – резко заложить чем-нибудь отверстие, установить новый соленоид. При этом важно нанести на резьбу герметик, чтоб масло при эксплуатации не сочилось по резьбе.

Еще несколько вариантов:

Неисправно крепление механизма выбора передач.
Срезанный фиксирующий болт.
Повреждена пружина в КПП.

При любом из трех этих вариантов потребуется демонтаж коробки передач, поэтому нужно обращаться в СТО.

Не включается задняя передача на Калине

Случилось это как всегда неожиданно — поехал в магазин за покупками, припарковался как обычно перпендикулярно дороге, передом к магазину. Вернулся, сел в машину, хочу сдать назад, что бы выехать на дорогу, а задняя передача не включается. И так, и сяк — никак не могу ее воткнуть. Пришлось выталкивать мою Калину на дорогу собственными силами, хорошо хоть дорого ровная была.

По приезду домой начал думать, по какой причине не включается задняя передача. Прочитал пару статей в интернете, посмотрел пару видео и пошел проверять все на практике. Вот основные причины поломки:

Почему не включается задняя передача на Калине

Первая причина — поломка самой коробки передач. Может выйти из строя сцепление или же ее внутренние составляющие — синхронизатор, вилка, шестерня заднего хода, подшипник и прочее. Но в таком случае не включались бы и все остальные передачи, а не только задняя. Поэтому этот вариант я сразу откинул в сторону.

Вторая причина — проблемы с электрикой. Это самая распространенная причина. Практически в 90 случаев из 100 виной всему отсутствие исправного контакта. На КПП Калины установлен соленоид — блокиратор заднего хода. При подаче на его выводы +12 В он втягивает в себя шток и дает возможность включить заднюю скорость. Если же питание по каким либо причинам не приходит или приходит, но сгорел сам соленоид, то его шток будет постоянно блокировать включении задней передачи. Для ясности картины вот элементарная схема:

Начнем проверку с самого простого — проверим предохранитель F21 (10А) в основном блоке с предохранителями. У меня он оказался целым. Далее, из простого, можно проверить кнопку (штуку, которую нужно поднимать вверх для включения задней скорости) на рычаге переключения передач, именно она замыкает контакт и подает «-» на соленоид. Для этого нужно снять кожух (просто подковырнуть отверточкой защелки). Находим провод (обратите на него внимание, он должен быть целым) и разъединяем разъем. Берем обычную скрепку или короткий проводок и замыкаем контакты на проводе. Таким образом мы подаем «минус» без участия кнопки. Пробуем включить заднюю — если включается, то нужно менять кнопку, если нет — ищем дальше.

Читать еще: Кто ставил домашний кондиционер в машине

Следующее, что нужно сделать — проверить соленоид. Что бы облегчить к нему доступ лучше всего снять переднее левое колесо. Проверяется он путем измерения его внутреннего сопротивления. Оно не должно превышать 13 Ом. Если сопротивление выше или тестер вообще показывает обрыв — соленоид необходимо заменить. При замене обратите внимание на один нюанс, если выкрутить соленоид, то с коробки начнет течь масло. Поэтому перед заменой его лучше слить или же постараться как можно быстрее вкрутить старый и вкрутить новый.

Еще один способ проверки — напрямую подать питание +12 В на контакты соленоида. Для этого нужно найти 2 длинных провода (около 1 метра), одни конци подключить к АКБ, вторы к соленоиду. Если он рабочий — Вы должны услышать щелчок и в это время появится возможность включить заднюю передачу.

И, на конец, последнее, что необходимо проверить — провод, идущий от соленоида. Зачастую проблема кроется именно в нем. Снимите фишку, подключите один щуп тестера к «+» (1-й контакт фишки, красный провод), а второй — к корпусу автомобиля (массе). При целом проводе тестер должен показать +12 В. Теперь подкиньте оба щупа к фишек (к «+» и «-«), поднимите кнопку на рычаге передач. При целом минусовом проводе тестер так же должен показать +12 В. У меня он не показал ничего. Вывод — где-то оборвался «-» провод, идущий от рычага КПП к соленоиду.

Самое частое место обрыва — под хомутом, крепящим провод к защите двигателя, на расстоянии около 15 сантиметров от фишки. Провод просто перетирается об этот хомут. Снимаем хомут, вытаскиваем провод с защитного кожуха, осматриваем его. Так и есть, провод оборвался точно под хомутом. Осталось дело за малым — восстановить цепь.

Я решил избавиться от хомута и немного удлинить провод. Для этого на рынке пришлось купить новую фишку. На конци ее проводов прикрепил клеммы типа «папа». Старую фишку обрезал, а провода зачистил и прикрепил клеммы типа «мама». Соединил провод с фишкой, обтянул все термоусадкой и подключил фишку к соленоиду. Задняя скорость начала включаться.

Как видим, причин, по которым не включается задняя передача может быть достаточно много, но самая распространенная (из-за инженерного просчета) — обрыв питающего провода.

Лада калина не горят фонари заднего хода

Давненько ничего не писал, вот появилась возможность да и повод для записи в бортовой журнал!

А причиной тому стал свет заднего хода… который периодически пропадал при включении задней передачи.
Не очень приятно парковаться или сдавать назад в кромешной тьме, ориентируясь только “по звездам”. Думаю, что тема не нова и устранение этой неисправности под силу любому, даже начинаюшему автомобилисту. Итак, лезем в яму, под авто… снимаем защиту двигателя, которая будет мешать. “Жабка” находится в торцевой части коробки передач у левого переднего колеса (не перепутайте с боченком-соленоидом деактивации случайного включения задней передачи!) Дле снятия защиты поддона пригодятся ключики на 8 и на 10, или головки с трещеткой и удлинителем.

После снятия защиты, видим “жабку” или языком АВТОВАЗа — ВЗХ-4 (выключатель заднего хода).

К нему подключена клемная колодка в водонепроницаемом черном чехле… Для большей надежности, можно также

прозвонить эту “жабку”, для этого вылезти из ямы и включить заднюю передачу на не заведенном авто. ВНИМАНИЕ! Двигатель не заводим! идем снова я яму, и тестером или контролькой-прозвонкой касаемся клемм “жабки”. Можно попросить товарища или соседа по гаражу несколько раз включить — выключить заднюю передачу. Если ничего не пищит в тестере (режим прозвонки или измерения сопротивления), он не показывает нулевое сопротивление, значит мы движемся в верном направлении!

Идем опять в салон автомобиля, выключаем заднюю передачу… ищем ключ рожковый на 22 и снова лезем в яму. Да совсем забыл, до всего этого я прикупил “жабку” ВЗХ-4 на авто рынке. Цена вопроса — 25грн! Продавец сказал — заводская! Смотрим на фото (та что с металлическим штоком)

Полностью не выворачиваем, слегка видим подтекания масла по резьбе. Кладем ключ в сторону и во вторую руку берем новую “жабку”… Затем ловкость рук и ни одной капли масла на пол! Старая демонтирована — новая на месте! Вуаля!

Зажимаем ключом на 22, БЕЗ ФАНАТИЗМА! одеваем клемник. Идем в салон и проверяем… ДА БУДЕТ СВЕТ… теперь и ЗАДНЕГО ХОДА! + ПРИЯТНОЕ ДВУХТОНАЛЬНОЕ ЗВУКОВОЕ ОПОВЕЩЕНИЕ!

Ура! глаза боялись, а руки сделали все за минут 20!

Всем приятного ремонта и удовлетворения от выполненной работы!

Фонари заднего хода, как правило, не являются законным требованием, но они полезны. Они служат для двух основных целей – для предупреждения других участников движения о том, что вы собираетесь ехать назад, и для освещения, если вы двигаетесь задним ходом в темное время суток. Схема представляет собой простой механизм, состоящий из одного или двух задних фонарей, что включаются в работу с помощью переключателя. Так что если что-нибудь пойдет не так, и вы обнаружите, что не горят фонари заднего хода, то выявить причину поломки будет достаточно просто.

На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.

Почему не горит задний ход – распространенные причины

Данные световые приборы, в принципе, как и все другие, имеющие хоть какую-либо связь с электрической частью, в ходе эксплуатации автомобиля довольно часто выходят из строя. И причин этому существует много, рассматривать каждую из них нет смысла. Поэтому мы постараемся разобрать самые распространенные из них.

Читать еще: Тест драйв автомобиля Веста

Устройство системы оповещения о смене направления авто

Основные причины выхода из строя фонарей заднего хода:

лампочки перегорели;
предохранители вышли из строя;
окислились контакты;
датчик заднего хода вышел из строя;
случился прорыв в электрической цепи.

Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности.

Перегоревшие лампы

Одной из наиболее распространенных проблем является перегоревшая лампа. Чтобы проверить это, извлеките лампочку из держателя и подключите ее к клеммам аккумуляторной батареи с коротким проводом. Если лампочка загорается, то неисправность нужно искать в другой точке электрической цепи.

Сначала проверьте, что патрон для лампочки и электрические клеммы чистые и светлые. Если есть какие-либо признаки коррозии – очистите патрон мокрой и сухой бумагой, затем установите лампочку на место и проведите повторное тестирование.

Перегоревшая лампочка является самой распространенной причиной

Если фонарь заднего хода все еще не горит, вероятно, предохранитель перегорел. Также все указывает на перегоревший предохранитель, если две фары заднего хода горят постоянно. В таком случае понадобится замена. К счастью, добраться до блока предохранителей, где они расположены, не составит для вас особого труда.

Плавкие предохранители

Во многих случаях предохранитель защищает лампы заднего хода и охватывает также другие аксессуары. Если это не дало положительного результата, замените предохранитель и проведите проверку еще раз. Если после замены новый предохранитель снова расплавился, то это говорит о коротком замыкании, возникшем где-то в цепи. В таком случае вам следует обратиться к электрику, который быстро сможет определить место замыкания в электрической цепи.

Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).

Как заменить свечи зажигания на автомобиле?

Статью об этом вы сможете найти здесь. Также вас может заинтересовать наша новая статья на тему «Как отрегулировать сцепление».

Проверка датчика заднего хода

Для проверки датчика заднего хода (выключателя) вашего автомобиля не требуется слишком много усилий. На самом деле этот процесс можно выполнить в несколько шагов.

Шаг 1. Определите место расположения датчика заднего хода. Практически во всех моделях он расположен снизу на корпусе коробки передач. На самом деле, там установлены два датчика: один для измерения скорости передвижения, а второй – датчик заднего хода. Чтобы добраться до него, вам нужно будет заехать на «яму».

Так выглядит датчик заднего хода

Шаг 2. Добравшись до датчика, отсоедините от него провода питания.

Шаг 3. Проведите замыкание отсоединенных проводов между собой (соедините их).

Замкните провода между собой

Шаг 4. После этого необходимо включить зажигание и «воткнуть» передачу заднего хода.

После проверки датчика включите заднюю передачу повторно

Что это даст? На самом деле, могут быть разные варианты развития событий после замыкания проводки.

Если после этого фонари горят. Это указывает на неисправное состояние датчика, который нужно заменить.

Если фонари по-прежнему не загорелись. Значит, искать причину нужно в цепи, а сам датчик, скорее всего, здесь не при чем. Воспользуйтесь тестовой лампой для измерения напряжения, исходящего от провода датчика. При наличии напряжения нужно провести проверку контактов и плат.

Регулировка выключателя на ручной коробке передач

Для регулировки выключателя нужно подключить тестер цепи между клеммами.

Включите передачу заднего хода и ослабьте контргайку. Проворачивайте выключатель до того времени, пока тестер не загорится, а затем зафиксируйте правильное положение при помощи контргайки.

Так выглядит выключатель на механике

Другие переключатели регулируются путем полного откручивания переключателя и добавления или вычитания регулировочной шайбы. Установка является правильной, когда тестер горит при полностью затянутом выключателе.

Регулировка выключателя на автоматической коробке передач

Некоторые выключатели на «автоматах» регулируются. Основной метод регулирования описан здесь, но вы также должны сверить информацию с вашим руководством по ремонту для точного и правильного выполнения процедуры.

Выключатель на автомате (АКПП)

Начните с определения четырех переключателей проводов и клемм, затем отсоедините их.
Переведите рычаг переключения передач в положение привода. Ослабьте контргайку и вывинтите выключатель из коробки передач на несколько оборотов.
С помощью тестера цепи с собственным источником питания (не тестовая лампа), подключите его через две реверсивных клеммы.
Медленно проворачивайте переключатель, пока индикатор не погаснет. Отметьте положение переключателя относительно коробки передач при помощи маркера или кусочка белого мела.
Теперь подключите тестер цепи между двумя выводами ингибитора. Проворачивайте переключатель до тех пор, пока тестер не загорится снова. Отметьте эту позицию на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на переключателе.
Закрутите выключатель, пока его отметка не будет точно посередине между двумя метками на коробке передач (те, что вы сделали при помощи мела), затем затяните контргайку.
Закрутите выключатель и проверьте, что автомобиль будет запускаться только с положением рычага переключения передач в позиции «P» или «N», а фонари заднего хода будут загораться только тогда, когда он (рычаг) будет находиться в положении «R».

Проверка электропроводки

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
Зондируйте каждый провод по всей его длине.
В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Важно! Обязательно выполняйте качественную изоляцию мест соединения проводов. От качества изоляции зависит, в первую очередь, надежность контакта и безопасность водителя. Также вы сможете исключить вероятность возникновения короткого замыкания.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Читать еще: Уплотнитель стекла двери нива

Т.к. тема является архивной.

Объявления на НН.РУ — Авто

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и.
Цена: 1 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302.
Цена: 25 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Мы вынуждено покупаем ненужные вещи, потому что они идут в комплекте с нужными. Причем, по мнению продавцов, они неразлучны как Джек и Роуз.

Сегодня у нижегородских любителей фастфуда настоящий праздник: на обновленной Нижне-Волжской набережной открылась новая точка всемирно.

В Нижнем Новгороде во второй раз пройдёт фестиваль уличного кино. Короткометражки молодых российских режиссёров можно будет бесплатно.

В Московском районе Нижнего Новгорода произошёл несчастный случай: девочка раскачивала подругу, но качели внезапно упали. В результате.

Не включается задняя передача Лада Калина

На автомобилях Лада Калина существует коварная причина, приводящая к невозможности включить заднюю передачу. Интересно, что причина эта – чисто электрическая и не имеет никакого отношения к механике.

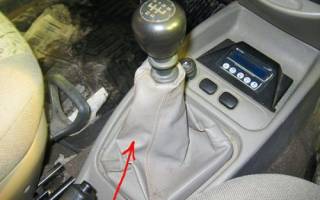

Задняя передача на Калине включается перемещением рычага КПП на себя и вперед. При этом необходимо поднять пластиковое колечко на рычаге. Данное кольцо страхует водителя от случайного включения заднего хода вместо первой передачи, как это часто бывает на «десятках». Делается это при помощи электрического привода – соленоида.

Соленоид установлен в коробке передач и блокирует включение передачи заднего хода до тех пор, пока не будет поднято кольцо на рычаге переключения передач. При поднятии, в рычаге срабатывает геркон (герметичный магнитный выключатель), соединяет цепь питания соленоида с «массой», шток соленоида утапливается, и ход механизма выбора передач увеличивается – можно включать заднюю.

О достоинствах и недостатках данной системы говорить не будем. Существует два лагеря «калиноводов», которые выступают и «за» и «против». Здесь же разберем причины, по которым с электрической блокировкой могут возникнуть проблемы.

Сгорел предохранитель блокировки

Как всегда при поломках электрики, первым делом смотрим предохранитель. За работу системы блокировки заднего хода в Калине отвечает предохранитель F21, номиналом 10 А. Он установлен в основном монтажном блоке. Если предохранитель целый, то переходим к рычагу передач. Если же перемычка предохранителя перебита, заменяем его на новый и смотрим, что будет. Пробуем включить заднюю передачу. Повторное сгорание предохранителя говорит о наличии в цепи питания соленоида короткого замыкания. Почитайте так же про то, как его найти.

Неисправен геркон в рычаге передач

Такое случается очень редко, так как деталь крайне надежная. Однако рано или поздно ломается все, поэтому проверить его нужно. Сделать это несложно. Снимите декоративный кожух вокруг рычага и найдите разъем, подключенный к рычагу. Отсоедините его и замкните его контакты подручным материалом. В простейшем случае для этого можно использовать скрепку. Такое действие будет равнозначно замыканию этих же контактов внутри геркона.

Если после соединения контактов, например, скрепкой, заднюю передачу удалось включить, значит, виноват геркон. Как вариант – кольцо просто не поднимается до нужного уровня. Поэтому перед заменой геркона нужно убедиться в свободном и корректном перемещении кольца.

Не приходит напряжение с соленоида на рычаг КПП

Это самая распространенная причина, по которой не включается задняя передача на Ладе Калина. Провод от соленоида до рычага проходит в крайне спорном месте – под днищем автомобиля, вдоль левого лонжерона. Здесь он подвергается воздействию всего, что только можно придумать – снег, вода из луж, противогололедные материалы и т.д. Все это приводит к тому, что провод перегнивает и рвется.

Самым же частым местом, в котором происходит этот разрыв, является место крепления к лонжерону через пластиковый хомутик. Под хомутик забивается грязь, провод трется о пластик – в результате происходит обрыв и соленоид теряет связь с кольцом на рычаге.

В этом случае нужно проверить наличие напряжения на выходе соленоида и, если оно есть, просмотреть весь провод на предмет повреждений. Разорванный провод можно скрутить или соединить при помощи автомобильных клемм мама-папа.

Сгорел соленоид блокировки заднего хода

Если напряжения на выходе соленоида нет, а предохранитель целый – есть большая вероятность, что сгорел сам соленоид. Внутри него находится обмотка, которая работает наподобие электропривода центрального замка, отличаясь от него возможностью работать в течение долгого времени.

Сначала, нужно убедиться, что на соленоид поступает ток. Отключите от него оба провода и проверьте напряжение на обоих. Если напряжения нет ни на одном проводе, то причину поломки нужно искать на участке от предохранителя до соленоида. Когда же напряжение все-таки приходит, убеждаемся в перегорании обмотки.

Проверить целостность обмотки можно мультиметром. Включите его в режим прозвонки и приложите щупы к выходам соленоида. Если на экране показывается «0», значит обмотка оборвана и соленоид придется менять.

Что делать, если не включается задняя передача на Калине

Если задняя передача не включается, а автомобиль стоит на парковке и не может выехать с нее передом, можно сделать несколько быстрых действий.

1) Отсоедините штекер геркона на рычаге КПП и замкните его контакты.

2) Если задняя передача не включилась, подсоедините штекер обратно и снимите с автомобиля левое колесо. Соленоид установлен в левой нижней части коробки передач. Хорошо побрызгайте на него аэрозольной смазкой типа WD-40 или Унисма. После этого ключом на 36 отверните соленоид на 6-8 оборотов. Это нужно, чтобы он перестал блокировать включение задней передачи. Выворачивать соленоид полностью нельзя, иначе из коробки польется масло!

Чтобы зафиксировать соленоид в новом положении, намотайте на его резьбу плотную проволоку и слегка затяните гайку. Теперь блокировки задней передачи не будет вообще, потому что соленоид не достает до необходимого положения. Учитывайте это при дальнейшей поездке во избежании ДТП!

Позже, неисправный соленоид, нужно поменять.
