Почему подушка безопасности так важна для Lada Priory
Любой водитель беспокоится о собственной безопасности. Именно по этим показателям будет выбран будущий автомобиль. Максимальное количество автомобилей в этом смысле станет дополнительной гарантией того, что вы сможете остаться в живых в непредвиденной ситуации. Именно поэтому наличие подушек безопасности в автомобиле играет здесь важную роль.
Российские производители давно пытаются обеспечить соответствие отечественных автомобилей стандартам. Подушка безопасности Lada Priora стала неотъемлемой частью разработки этой модели.
Это будет работать только в случае лобового столкновения. При более слабых атаках этот механизм не включается.
Что такое предварительная подушка безопасности
Он выглядит как подушка безопасности, как упругая сумка, он начинает наполняться воздухом сразу после удара. Этот жизненно важный элемент прекрасно дополняет ремень безопасности. защита для водителя, хотя она должна быть увеличена в несколько раз. Сегодня в пригороде только водительское сиденье будет оснащено надувной подушкой, и желание установить их на дополнительные пассажирские места уже включено в опциональную комплектацию. Очень часто это делается в соответствии с пожеланиями клиента в соответствующих сервисных центрах.
Как правило, этот предыдущий защитный элемент будет работать при лобовом ударе или в случае углового удара, который происходит под углом не более 30 ° с более высокой требуемой скоростью.
Этот показатель также важен: все будет зависеть от того, насколько сильно объект обращен. Если она способна деформироваться, система начнет работать со скоростью, превышающей 25 км / ч, только при лобовом взаимодействии.
Приора, внутренняя подушка безопасности
Так называемая подушка безопасности представляет собой законченную систему, которая имеет следующие элементы:
- модуль газогенератора самой подушки безопасности;
- место, где установлено устройство, контролирующее систему подушек безопасности;
- разъем с элементом, отвечающим за вращение;
- руль с переключающим элементом;
- ремень безопасности.
Модуль типа газогенератора будет содержать следующие элементы:
- сам газогенератор;
- Специальная этикетка со штрих-кодом;
- корпус, в котором будет установлена сложенная подушка безопасности;
- крепление; разъем с предохранителем и прикуривателем со стороны газогенератора;
- покрытие.
Как работает приоритетная подушка безопасности?
You may also like
Суть элемента газогенератора, расположенного в подушке, заключается в следующем:
- Сам газогенератор будет производить газ непосредственно внутри модуля: он заполняет подушку безопасности.
- Здесь воспламенение веществ пиротехнического происхождения будет происходить с помощью предохранителя, установленного в корпусе этого газогенератора.
Существует два типа газогенераторов:
Первый будет состоять из корпуса, который будет заполнен твердым пиротехническим веществом и воспламенительными свойствами. Что касается второго, он будет состоять из материала корпуса, содержащего сжатый газ инертного происхождения, а также всех вышеперечисленных компонентов.
Газогенератор будет работать по следующему алгоритму:
- Когда происходит шок, звучит электрический сигнал.
- Сопротивление электричеству нагревается и воспламеняется пиротехническим веществом.
- Масса легковоспламеняющихся остатков.
Значение целостности подложки
Важно, чтобы крышка, закрывающая подушку безопасности, не была повреждена. Цель этой части в предыдущем состоит в том, чтобы закрыть сложенный элемент в обычное время на подушке, и он разорвется при заполнении газом в момент столкновения.
Приора 2170. Индикатор подушки безопасности и ремень безопасности выключены.
приоритет-2170. Индикатор включен подушки безопасности не пристегнутый ремень. приоритет.2170. Подсветка индикаторных подушек безопасности и
Снятие и установка подушки безопасности водителя на Приоре
Как убрать воздушная подушка водитель на автомобиле Лада приоритет. Визуальные события в руководстве по презентации
Это произойдет на структурном шве. он расположен вдоль задней части самой крышки.

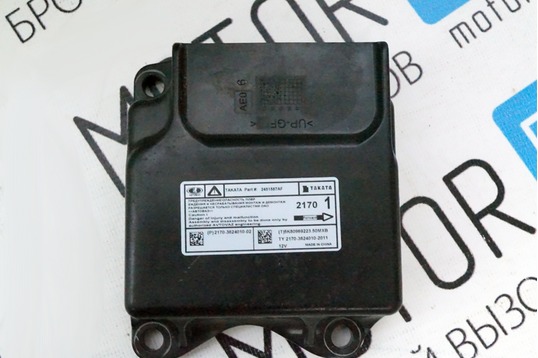

Сама подушка безопасности расположена за панелью приборов. Его расположение находится прямо под ковром. Обычно он хорошо фиксируется минимум тремя гайками и имеет следующие элементы:
- датчик, отвечающий за ускорение;
- Электронная схема, которая генерирует сигналы в управлении.
Последний представит необходимые команды соответствующим модульным элементам подушек безопасности и ремней безопасности. Поэтому ремень безопасности активирует устройство, отвечающее за предварительное натяжение.
Сам блок управления предназначен для преобразования и обработки информации, поступающей непосредственно от датчика, ответственного за ускорение. В будущем он будет генерировать электрический сигнал, отправляемый на предохранитель.
Регулировка ремня и подушек
Подушка безопасности, указанная выше, обязательно согласовывается при дальнейшей работе с ремнем. Когда человек не привязан к колесу, он просто не будет работать.
Работа этих важных механизмов координируется по следующей причине:
- В момент удара подушка очень быстро надувается и заставляет человека сидеть с большой силой.
- Если водитель не зафиксирован, тело невольно катится вперед и встретит огромную силу от подушки. Это чревато дополнительными серьезными травмами.
Регулировка подушки безопасности
Приоритет подушки безопасности контролируется специальным датчиком, расположенным на панели приборов. Индикатор показывает все существующие неисправности. Если он загорается, это помогает отслеживать данные о подушках безопасности, а также поддерживать работоспособность этих систем, что будет ключевым фактором для поддержания жизни водителя во время путешествия.
You may also like
В соответствующей ситуации, в которой произошла авария и была выброшена подушка, будет произведена замена. Это должен выполнить специалист, который поможет избежать возможных неисправностей при аварии.
Самоочищающаяся подушка безопасности для Prior
Снятие подушки безопасности лучше всего доверять специалисту. Однако есть непредвиденные ситуации, которые заставляют вас действовать самостоятельно. В таких случаях должны соблюдаться следующие рекомендации.
Обычно подушка безопасности снимается при снятии рулевого колеса. Это иногда делается путем замены подушечного кольца и самого звукового сигнала.
Перед началом работы очень важно отсоединить вывод терминала от отрицательного заряда батареи. Следуйте этой инструкции, чтобы подождать около десяти минут в течение этого периода, и конденсатор активатора подушки безопасности должен быть разряжен.
Необходимым инструментом для работы является пятидюймовый шестигранный ключ.
Сама схема удаления подушки должна быть в следующем порядке:
- Рулевое колесо установлено в положение, в котором машина движется по прямой линии. Это должно быть исправлено, после чего ключ зажигания будет удален.
- Крепежный винт на такой подушке безопасности откручивается только с помощью подготовленного инструмента. Точно так же это происходит с другой стороны.
- Снимите сам модуль рулевого колеса, которым является эта подушка безопасности.
- Мы снимаем крепеж, который удерживает обувь с проводами.
- Мы разделяем их.
- Снимите подушку спереди.
- Во время посторонних вмешательств эта разобранная часть хранится вверх с помощью подкладки, всегда защищающей ее от избыточной влаги и тепла.
- Все монтажные работы выполняются в обратном порядке.
Одна из самых популярных проблем с предыдущими системами подушек безопасности — когда освещенный свет указывает на неисправность, а звуковой сигнал исчезает. Это указывает на необходимость ремонта самого поезда: он отвечает за разъем на подушке безопасности на руле (другое название. Подушка весны).
Мы уже знаем это как соединительный элемент непосредственно к поворотному устройству. Вам нужно сделать следующее:
- Вы можете распознать эту ошибку с помощью диагностического сканера (мы найдем прокладку в задней части перчатки для ее подключения).
- Прочитайте ошибку блока управления.
- Необходимо дважды проверить всю систему, что может сделать специалист с помощью специального программного обеспечения.
При каких условиях работает эта система безопасности?
Лампа, отвечающая за надлежащее состояние подушки безопасности с приоритетом, всегда загорается при каждом включении зажигания. Еще одним признаком неисправности является то, что она мигает и даже остается включенной.
Указанная система безопасности не работает в следующих случаях:
- с боковым ударом;
- при ударе сзади;
- когда убит;
- при ударе по обочине;
- когда низ ударяет по неровной дороге на большой скорости;
- Когда происходит столкновение, если в это время нет питания (ключ не находится в замке).
Приоритетная обработка подушек безопасности
Если в этой системе обнаружена неисправность, даже неиспользованную подушку следует заменить новой. В любом случае его нельзя выбросить, поэтому специалисты будут следить за ним дистанционно в соответствии с определенной процедурой. Однако последнее неприемлемо для транспортных средств, у которых повреждена проводка или отсутствует один из компонентов системы.
Как правило, такая процедура будет проводиться на открытом воздухе. Персонал не должен быть ближе шести метров к предмету. Это правило защитит людей от громкого звука, который будет сопровождаться взрывом. В этом случае также важно не размещать подушку безопасности на теле, сила расстояния может вызвать неожиданный отскок и нанести травмы находящимся поблизости людям.
Что делать если сработала подушка безопасности
Статистика аварий свидетельствует, что подушка безопасности снижает уровень смертности в среднем на треть. Известны случаи, когда серьезное столкновение заканчивалось легким ушибом, благодаря открытию airbag. Но что делать после срабатывания подушки безопасности на Опель Астра, Лада Гранта или Приора, а также на других автомобилях? Как устранить ошибку?
Устройство подушки безопасности
Подушка airbag — эластичная основа, которая при ДТП наполняется газом.
В комплекс узлов входит также система управления и газогенератор. В роли смазки материала, гарантирующей четкое открытие, выступает крахмал или тальк.
Задача газогенератора — наполнить подушку газом при столкновении. В комплексе газогенератор и оболочка формируют airbag.
Конструкции подушек безопасности классифицируются:
- По характеру действия — с одно — и двухступенчатым срабатыванием;
- По форме — в виде трубки или купола;
- По типу образования газа — гибридные или твердотопливные.
В основе твердотопливного генератора — заряд топлива, пиропатрон и корпус. Заряжается airbag специальным составом, в основе которого диоксид кремния, нитрат калия и азид натрия.
Топливо загорается от действия пиропатрона, после чего образовывается газ.
В гибридном газогенераторе главные комплектующие — пиропатрон, корпус, газовый и твердотопливный заряд.
После столкновения подушки airbag наполняются сжатым газом, выбрасывающим твердотопливный заряд.
Задача системы управления — объединить устройства (блок управления, датчики удара, пиропатрон) и гарантировать их четкое срабатывание.
Как срабатывает подушка при ДТП?
Подушка безопасности срабатывает в момент столкновения с другим предметом или транспортным средством.
С учетом места удара срабатывают фронтальные или боковые airbag. Как только сила удара выше предельного уровня (задается программно), датчики удара направляют команду к блоку управления.
Последний собирает информацию, анализирует ее и решает — раскрывать подушки безопасности или нет. Описанные действия происходят за доли секунды.
С учетом анализа тяжести и типа аварии работает вся или только часть системы. Иногда достаточно срабатывания только натяжителей ремней безопасности или они работают в комплексе с подушками.
От управляющего блока подается команда на включение газогенератора конкретной подушки безопасности. При этом время срабатывания — 30-40 мс. За этот период газогенератор гарантирует раскрытие и наполнение подушки газом.
Как только airbag касается тела человека, она разрывается и спускается.
Срабатывают фронтальные airbag при выполнении ряда условий:
- Возгорание автомобиля;
- Повышение заданной силы удара при лобовом столкновении;
- Падение транспортного средства;
- Резкий наезд на стенку ямы, бордюр или край тротуара;
- Удар в торцевую часть автомобиля (косое лобовое столкновение);
- Жесткое падение на колеса после «прыжка».
Стоит знать, что срабатывание фронтальных подушек не происходит в следующих случаях — при опрокидывании машины, боковом ударе или контакте сзади.
В программе автомобилей заложено, что перед открытием airbag анализируется скорость замедления машины и движения в момент столкновения, наличие подключенных ремней безопасности и так далее.
Как действовать, если подушка безопасности раскрылась?
Автолюбители часто теряются и не знают, как поступить при открытии airbag. На многих автомобилях (Лада Гранта и Приора, Форд Фокус 2, Лада Приора, Опель Астра и других), придется выполнить следующие манипуляции:
- Установить новые подушки безопасности, поменяв те, что уже сработали;
- Подкорректировать «мозги» системы управления, то есть блока, который отвечает за SRS. Вместо ошибки устанавливается дамп новой машины (как будто и не было аварии);
- Установить специальную обманку (заглушку).
Проблема в том, что у каждого производителя информация засекречена, что заставляет автолюбителей покупать новый блок управления для airbag. Кроме этого, подушки безопасности часто привязываются к VIN-номеру или модели транспортного средства.
Если же отправиться на СТО, то стоимость восстановительных работ «бьет» по кошельку.
Автолюбители с опытом копируют дамп системы безопасности и записывают его на выносное устройство памяти.
Данные хранятся до продажи. Если машина попала в ДТП, то специалисту проще восстановить систему.
В этой ситуации покупается микросхема и программатор, после чего устройство прошивается. Средние затраты на такую работу — от 5-7 тысяч рублей.
Можно ли ездить без подушек безопасности?
Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.
Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».
Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.
Как действовать после срабатывания airbag?
Стоит знать, что восстановление подушек безопасности без привлечения мастеров СТО — опасное мероприятие.
И проблема даже не в том, что при столкновении airbag раскрываются с меньшей вероятностью. Хуже, если они сработают самопроизвольно.
Чтобы избежать проблем, стоит обращаться к официальному дилеру, который налаживает систему и меняет неисправные узлы.
При самостоятельном обслуживании стоит учесть ряд моментов:
-
В некоторых авто airbag и пиропатрон — один узел, который покупается в комплекте. Делается это на разборках или в магазине (первый вариант обходится дешевле, но возрастает риск нераскрытия изделия при ДТП). Также существуют компании, которые не меняют airbag, а снабжают ее целым пиропатроном (такого восстановления стоит избегать).
Кроме подушек в 60% случаев приходится менять и блок управления. Если повезет, то хватит перепрошивки. Объясняется это тем, что при столкновении в памяти прописывается информация о срабатывании системы. Следовательно, одной замены мало — работать устройство не будет. Решение лежит только в перепрошивке.
В ряде случаев устанавливаются целые преднатяжители ремней безопасности — узлы, которые компенсируют растяжения и натягивают ремень при ДТП.
Завершающий цикл ремонта — восстановление (замена) крышек airbag (часто идут в комплекте). Проблема многих автомобилей — в отсутствии таких крышек, что заставляет автолюбителя менять панель или ремонтировать старую с помощью дермантина, кожи или путем спаивания разрушенных участков. Такие мероприятия допустимы теоретически. Но будет ли уверенность, что при ДТП крышка даст подушке безопасности раскрыться?
При ремонте airbag учитываются следующие моменты:
- Снятие клеммы «минуса» с АКБ обязательно, после чего стоит дождаться разряда автономного источника питания (7-10 минут);
- Подушка безопасности располагается корпусом к себе.
Часто автолюбители не ремонтируют подушку безопасности и ограничиваются восстановлением корпуса. При этом лампочка на приборной панели снимается или вместо подушки устанавливается «обманка».
Такой подход опасен. Лучше обратиться к официальному дилеру и восстановить работоспособность системы.
Что касается продажи машины со сработанной подушкой безопасности, то это реально, но новый владелец должен знать о проблеме.
Если подремонтировать панель и погасить «лампу», то покупатель вряд ли что-то заметит без диагностики, но при первом ДТП его смерть ложиться на совесть продавца.
Что делать со сработанными ремнями безопасности?
Вместе с подушкой безопасности часто срабатывает пиропатрон ремней. Здесь варианта два — обратиться к специалистам или сделать работу собственноручно.
Во втором случае последовательность, следующая:
- Выдвигайте переднее сидение вперед до предела;
- Выкручивайте глухой край ремня от кузовной части;
- Разбирайте нижний край стоечной обшивки (там находится механизм);
- Подковыривайте заглушку на механизме регулировки;
- Демонтируйте обшивку стойки, чтобы уточнить уровень износа;
- Осторожно выкручивайте ремень и отбрасывайте его от регулятора;
- Демонтируйте устройство и отбрасывайте разъемы системы;
- Снимайте крышку и стопорный узел;
- Под пластиной из стали расположен механизм с возвратной пружиной. Последняя при работе пиропатрона срабатывает, соскакивает со своего места и фиксирует ремень;
- Сжимайте пружины и ставьте все на место.
Что делать, если после срабатывания подушки безопасности авто не заводится?
На многих моделях авто (Лада Гранта или Приора, Форд Фокус 2, Опель Астра и других), после срабатывания airbag отключаются форсунки. Это сделано для безопасности и исключения возгорания автомобиля.
Чтобы восстановить подачу топливной смеси, стоит обратиться к специалистам (восстановить подачу горячей смеси собственноручно вряд ли выйдет).
Иногда спасает отключение аккумулятора на 6-10 минут (отбрасывание клеммы). Кроме этого, ряд производителей устанавливают кнопки разблокировки.
Как убрать ошибку?
На многочисленных форумах автолюбители рассуждают, как убрать ошибку после срабатывания подушек безопасности. Это логично, ведь ездить с горящей лампой — удовольствие неприятное и опасное.
При загорании индикатора стоит предпринять следующие меры:
- Проверить работу airbag при пуске мотора;
- Сделать диагностику на факт ошибок, определить код. Сделать такую работу часто реально только на СТО;
- Поменять или отремонтировать airbag;
- Обновить модуль системы.
Известны случаи, когда лампочка горит из-за недостаточного контакта или из-за отсутствия подушек, демонтированных после ДТП.
В идеале меняется часовая пружина, блок управления, проводка, ремни и airbag. Как упоминалось, затраты снижаются при покупке узлов с разборки.
Чтобы временно «потушить» лампочку, допускается установка «заглушки» (специального сопротивления на 2,0 — 2,2 Ом).
- Отключить АКБ, установить блок управления и часовую пружину. Вместо airbag устанавливается эквивалентное сопротивление на 2,2 Ом;
- Подключить АКБ и проверить, мигает лампа или нет;
- Стереть краш-дату с блока управления подушек безопасности;
- Отправиться на сервис для обнуления ошибки в блоке управления с помощью сканера. Если все правильно, то лампочка гореть не будет, то есть она загорается ненадолго и гаснет.
Итоги
Если сработала подушка безопасности, эксплуатация автомобиля или самостоятельный ремонт часто приводит к трагедии на дороге.
Чтобы исключить проблемы, стоит обратиться к официальному дилеру, который после полной диагностики произведет замену вышедших из строя элементов.
В противном случае нет гарантий, что подушка безопасности сработает при ДТП и спасет жизнь.
Как снять подушку безопасности водителя
Снимать подушку безопасности водителя требуется в исключительных случаях, и некоторые из них будут приведены ниже:
- снятие рулевого колеса
- замена подушки после ее срабатывания
- замена электроусилителя руля
Если по какой-либо из причин, вам необходимо снять подушку безопасности водителя на Приоре, то понадобится для этого ремонта следующий инструмент.
- Шестигранник на 5 мм
- Отвертка тонкая с плоским лезвием
Порядок замены подушки безопасности водителя на Приоре
В зависимости от комплектации автомобиля, на Приоре устанавливали как одну, так и две подушки безопасности. В данной статье будет рассмотрен пример с AIRBAG водителя.
[colorbl style=»red-bl»]Внимание! Прежде чем производить какие-либо манипуляции с подушкой безопасности, необходимо обязательно отключить питания автомобиля, скинув клемму аккумулятора, и после этого выждать не менее 10 минут. Это нужно для того, чтобы конденсатор активатора AirBag полностью разрядился.[/colorbl]
Теперь можно приступать к ремонту. Первым делом с обратной стороны руля необходимо выкрутить два винта под шестигранник на 5 мм как с одной, так и с другой стороны:
После чего можно аккуратно приподнимать подушку вверх и слегка отвести в сторону.
Теперь переворачиваем ее таким образом, чтобы можно было удобно отсоединять провода питания. Затем аккуратно при помощи тонкой отвертки поддеваем с обеих сторон фиксатор колодки.
И отводим колодку от подушки, аккуратно подняв вверх, как показано на фото ниже.
Аккуратно без резких движений отводим подушку Приоры и откладываем ее в сторону. При необходимости производим установку новой на прежнее место. Если она у вас была сработанной, то придется «обнулять» ее блок управления, или же покупать новый. И только после этого можно ставить модуль AirBag на свое место.
После установки следует также соблюдать осторожность. Подключаем клемму аккумулятора на место. Во время первого включения зажигания необходимо это делать таким образом, чтобы перед подушкой безопасности не было человека (то есть, вас). Это необходимо для того, чтобы в случае ее срабатывания не получить травм.
Видео обзор по снятию и установке подушки безопасности водителя на Ладе Приоре
Чтобы представить данную тему наиболее наглядно и доступно, стоит ознакомиться с представленным ниже видео обзором, встроенным из моего канала.
Надеюсь, что из данного ролика стало все понятно. Если остались вопросы, то можно обсудить данную тему ниже в комментариях или под видео на канале. Что касается цены данной детали, то новая подушка безопасности на Приору может стоить от 4000 до 8000 рублей.
Схема подушек безопасности приора
Этот товар выбрали 10 покупателей

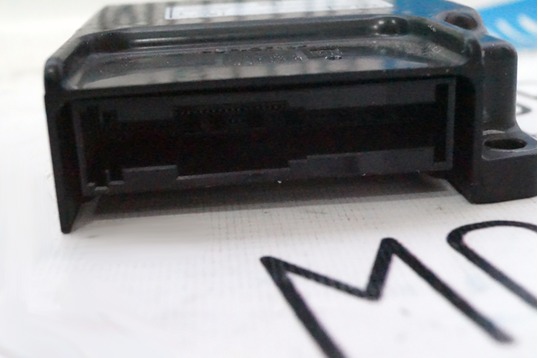

Внимание! Данный блок предназначен для автомобилей семейства Лада Приора с 1 подушкой безопасности и рулем нового образца!
Вес, кг: 0.3 Размеры, см: 10 х 10 х 4 Объем, м3: 0.00040
Варианты доставки товара
Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.
Посылка Почтой России
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Курьерская доставка по г. Тольятти
 |
 |
Загрузка...
