Замена реле дворников на ВАЗ 2109

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

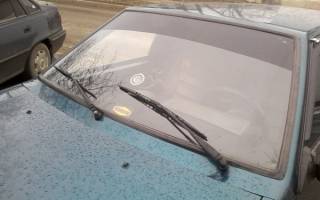

Очистители лобовушки

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

• Дворники полностью остановились, не реагируют на нажатие рычагов;
• Перестал работать прерывистый режим стеклоочистителей;
• Дворники работают слишком медленно;
• Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

• Окисление контактов;
• Выход из строя предохранителя;
• Обрыв электрической цепи дворников;
• Неисправность червячной передачи;
• Отказ в работе переключателя;
• Поломка электродвигателя очистителей и пр.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

• Разборка узла;
• Выявление неисправностей;
• Устранение причин поломки очистителей;
• Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Демонтаж дворником осуществляется для их ремонта, замены, модернизации или при работе с другими компонентами вашего автомобиля.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Устройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

Элемент

Ваши действия

Корпус электромотора, статорные обмотки и вал якоря

Эти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене

Пружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены

Проверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток

Не редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый

Шестерня привода редуктора

Проверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки

Тяги привода дворников

Убедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените

Резьбовая часть валиков рычагов

Резьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе

Предохранители и реле

Не редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.

Проверяем блок предохранителей

При выходе из строя стеклоочистителя лобового стекла, первым делом проверьте, не перегорел ли предохранитель и все ли в порядке с реле, которые отвечают за работу этого узла. Часто сложный ремонт не требуется, достаточно просто извлечь перегоревший плавкий элемент и заменить его на новый.

В некоторых случаях перегоревший предохранитель говорит о чем-то больше, нежели просто его поломка. Чем именно вызвано нарушение целостности предохранителя — это важный вопрос. Потому рекомендуется выполнить разборку дворников, проверить состояние всех узлов и разобраться, что же стало истинной причиной отказа щеток на ВАЗ 2109.

Схема быстрых дворников ваз 2109

Если столкнулись с тем, что у вас медленно работают дворники на ваз 2114, не стоит волноваться. С такой проблемой приходится бороться многим автомобилистам, дело заключается в используемом механизме, он часто выходит из строя. Об этом говорят многочисленные отзывы от владельцев данной модели, при этом причины поломки могут быть самыми разнообразными. Нередко изделия перестают работать из-за несовершенства конструкции. Будьте уверены в том, что доработка дворников ваз 2114 будет вам под силу.

Частые причины поломки

Хотите иметь быстрые дворники на ваз 2114, тогда стоит разобраться, что становится причиной поломки. Система на авто быстро изнашивается и приходит в негодность, стоит рассмотреть основные причины поломок:

1. Происходит короткое замыкание в обмотке, именно поэтому стоит внимательно следить за работой конструкции. Если заметили, что обмотка износилась, то лучшим решением будет заменить ее.
2. Из строя вышли рычаги системы, это напрямую сказывается на работе дворников, в частности на скорости.
3. Проблема может заключаться в том, что сами щетки просто примерзли к стеклу, такое нередко случается в зимний период. Поэтому зимой стоит тщательнее следить за щетками.
4. Проблемы с проводами питания вызывают сбои в работе изделий из-за недостатка питания.
5. Наши дороги не радуют отсутствием камней, поэтому стоит проверить, не попал ли в систему камень или другой инородный предмет. Лучше не допускать таких проблем, поскольку инородное тело может вызвать не только замедление дворников, но и стать причиной серьезной поломки.

Как решить проблему?

Если задумываетесь о том, как увеличить скорость дворников ваз 2114, то стоит смотреть на корень проблемы. А основная причина кроется именно в моторчике механизма и трапеции конструкции. Если не обращать на дворники внимание хотя бы пару месяцев, то как результат вы заметите снижение скорости их работы.

Чтобы предотвратить такую проблему, необходимо своевременно ухаживать за механизмом, при этом ухаживать правильно.

Чтобы вернуть конструкции необходимую скорость, потребуется разобрать механизм, почистить моторчик, можно ошкурить его наждачкой. Также стоит смазать шарниры, которые располагаются между планками. Если такой уход не помогает, то остается только заменить изделия или же отогнать авто в сервис.

Проблема состоит в том, что при отсутствии чистки и мазки, механизм быстро приходит в негодность, из-за чего и может потребоваться заменить изделия. Если рассматривать более частые поломки, то чаще всего в негодность приходит трапеция. Также могут начать заедать шарниры, деформироваться планки, немного реже обнаруживаются проблемы с моторчиком.

Стоит исключить повреждения проводки, которая также может оказаться причиной возникновения проблемы. Если повреждены провода, то, скорее всего, придется заменять и их наравне с дворниками.

Как ускорить дворники в прерывистом режиме?

Если задаетесь вопросом о том, как сделать дворники быстрее на ваз 2114, то стоит обратиться к особенностям дворников. На данном авто присутствует 3 режима дворников, а именно прерывистый, быстрый и нормальный.

Прерывистый и нормальный режим подразумевают движение щеток с одинаковой скоростью, которая несколько меньше, чем в быстром. Можно сделать так, чтобы скорость в прерывистом режиме была максимальном, но в таком случае в быстром режиме она снизится. По факту для этого нужно поменять местами провода в разъеме, к которому подключаются дворники. Для того, чтобы определить, какие именно провода поменять, стоит посмотреть схемы.

Полезное видео

С результатами работы по «ускорению» дворников вы можете ознакомиться на видео ниже:

Столкнулись с тем, что у вас медленно работают дворники на ВАЗ-2109? Не беда, такая проблема преследует многих автомобилистов. Нерадивый механизм, еще вчера работавший как часы, имеет глупую привычку медленно и неумолимо выходить из строя. Такая неприятная особенность автомобилей данной марки уже успела насолить всем владельцам ВАЗа модели 2109, если верить отзывам большинства отечественных автомобилистов.

Причин тому может быть огромное количество, и далеко не всегда дело в халатности водителей. Дворники часто выходят из строя по причине банального технического несовершенства в конструкции всеми любимого ВАЗ. Но не стоит преждевременно ругать производителей и ехать в автосервис. Ускорить износившийся механизм своими руками — это просто и под силу любому.

Часто встречающиеся причины неисправности

Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:

1. Поломка рычагов системы. Даже небольшое изменение формы этих деталей может повлиять на скорость механизма.
2. Неисправность проводов питания. Если в систему не подается достаточно электричества, немудрено, что она замедлит ход.
3. Инородные предметы в механизме. Любой камешек или травинка, случайно попавшая в устройство, может привести к серьезной поломке, не то, что к замедлению.
4. Щетки примерзли к лобовому стеклу. Зимой нужно особенно пристально следить за механизмом, если вы не хотите отдирать его примерзшие части от стекла.
5. Короткое замыкание в обмотке или чрезмерное загрязнение деталей. За конструкцией нужно внимательно следить, время от времени ее надо чистить и менять обмотку, если требуется.

Но все эти неисправности чаще всего не имеют ничего общего с замедлением хода дворников на автомобиле. Опытные автовладельцы уже давно разобрались, в чем заключается истинная причина поломки стеклоочистителей. Чаще всего причина в том, что водители плохо ухаживают за своей машиной. ВАЗ нуждается в особенно пристальном внимании в силу своей конструкции.

Истинные проблемы и способы их решения

Моторчик механизма и сама трапеция стеклоочистителей — вот главные подводные камни этой неисправности. Стоит забыть о них буквально на пару месяцев, и дворники начинают сбавлять обороты, постепенно приходя в негодность. К сожалению, об этой проблеме не узнать просто так. Научиться правильно и своевременно ухаживать за авто можно, лишь столкнувшись со всеми его недостатками лицом к лицу или поспрашивав знакомых на худой конец.

Все дело в том, что без своевременной чистки и смазывания обе детали быстро изнашиваются и со временем отказываются работать. Неисправности трапеции лидируют по частоте возникновения. То шарниры начинают заедать, то планки гнутся по неясным причинам. Впрочем, моторчик тоже не отстает. Вкупе с потерей напряжения за счет повреждения проводов деталь доставляет множество проблем, иногда вынуждая невнимательного водителя покупать новую, если тот не проверит исправность электропроводки.

Так что же сделать, чтобы вернуть дворникам былую скорость?

Ответ прост: разобрать механизм, прочистить и пошкурить моторчик наждачкой, смазать шарниры, находящиеся между планками трапеции, — вот и все.

К сожалению, если это не помогло, а иных неисправностей вы не обнаружили, вам сможет помочь лишь замена деталей или поездка в сервис. Впрочем, замена пресловутой трапеции или моторчика решает проблему в большинстве случаев.

Иные способы решения проблемы

Но ведь не зря был представлен целый список разнообразных проблем, встречающихся, помимо неисправностей трапеции. Если с ней проблем не возникло, но дворники все еще работают медленно, не помешает провести полную разборку системы и проверить все ее механизмы на наличие неполадок. Берите в руки стандартный набор инструментов и вперед!

Проверку рекомендуется провести в таком порядке:

Первым осмотрите электродвигатель, обмотку его проводов, вал якоря. Внимательно высматривайте любые повреждения. Если заметили на детали царапину, которую не получится сгладить наждаком, лучше всего будет произвести полную замену элемента.

После всех процедур механизм следует собрать, начиная с двигателя. Во время сборки лучше хорошенько смазать все детали. Вот и все, на этом ремонтные работы можно считать законченными. Если вам не помогло даже это, стоит задуматься о замене всей системы в силу ее неисправности.

Заключение по теме

Как видите, проблема медленно работающих дворников далеко не нова. Быстрые при покупке авто, они неумолимо замедляются, а то и вовсе останавливаются прямо посреди дороги, причиняя водителю серьезные неудобства.

Но проблема, наблюдающаяся даже у 2114 модели, на практике оказывается легко решаемой и не требует скорого выезда в автосервис. Главное — не паниковать, а со спокойной головой разобраться в причинах поломки.

Не так часто, но все же бывает, что на ВАЗ 2109 вдруг отказываются работать дворники. Эта проблема может возникать по разным причинам — от банальной неисправности реле стеклоочистителей до внутреннего обрыва одного из контактных проводов. Как правило, проблема обычно решается заменой реле, но иногда приходится очень хорошо повозиться. При сложной неисправности на помощь придет мультиметр и электрическая схема подключения стеклоочистителей.

Схема подключения стеклоочистителей ВАЗ 2109

1 — Моторедуктор стеклоочистителя ветрового стекла
2 — Термобиметаллический предохранитель
3 — Электродвигатель насоса омывателя
4 — Электромагнитный клапан омывателя ветрового стекла
5 — Монтажный блок
6 — Замок зажигания
7 — Реле зажигания
8 — Переключатель стеклоочистителей и омывателя стекол
КЗ — Реле стеклоочистителя ветрового стекла
А — Порядок условной нумерации штекеров в колодке стеклоочистителя
Б — К выводу «30» генератора
а — Щетка 2-й скорости стеклоочистителя
б — Щетка 1-й скорости стеклоочистителя
в — Пружинная пластина концевого выключателя
г, д — Контактные стойки концевого выключателя
С1, С2 — Помехоподавительные конденсаторы
L1, L2 — Дроссели

Проверка и снятие моторчика дворников ВАЗ-2109

Такой элемент, как моторчик, отвечающий за работу дворников на автомашине ВАЗ-2109, выходит из строя не очень часто, но если это все же происходит, его приходится менять на новый.

Сделать это на самом деле нетрудно, но сама процедура занимает довольно много времени, особенно у тех автолюбителей, которые не имеют должного опыта.

Как снять

Прежде всего, необходимо обесточить систему. Для этого просто отключают минусовую клемму на батарее.

• выставляют рычаги дворников в вертикальную позицию;
• открутив гайки, снимают их с валиков;
• удаляют защитные колпачки;
• скручивают гайки (по одной с каждой стороны), крепящие кронштейны вверху;
• демонтируют резиновые уплотняющие шайбы;
• в подкапотном пространстве снимают с разъема жгут проводов;
• откручивают болты, удерживающие нижнюю часть кронштейна;
• валики механизма вынимают из отверстий;
• отвинчивают гайку, крепящую кривошип стеклоочистителя, и снимают его;
• демонтируют болтики, удерживающие редуктор дворников, и моторчик на месте;
• отсоединяют провода от предохранителя биметаллического и снимают двигатель с кронштейна.

Остается только убрать с редукторного вала стопорящее кольцо и регулирующие шайбы, и установить новый моторчик. Сборка производится в обратном порядке.

Для того чтобы работать было удобнее, советуем немного сместить вентилятор печки вправо. Без этого снять стеклоочиститель не удастся. Потребуется также убрать и крышку блока предохранителей и все реле, находящиеся там.

Сам стеклоочиститель необходимо перед снятием также немного сдвинуть влево.

Регулировочные шайбы лучше пронумеровать, чтобы при сборке их не перепутать.

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

• с редуктора снимают защитную панель;
• извлекают шестеренку;
• достают гайки закладные, отвернув предварительно два болтика;
• корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
• якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Ремонт моторчика

Многие думают, что замена моторчика на аналогичный от иномарки сможет решить проблему с медленной работой дворников, но на самом деле часто достаточно просто произвести чистку и смазку «родного» двигателя.

Если нарекание вызывает скорость работы, то необходимо проверить, насколько легко вращается якорь: при затрудненном движении следует заподозрить повреждение или слишком высокую изношенность щеток. Их нетрудно поменять на новые.

Поможет также чистка коллектора – для этого потребуется мелкая наждачная бумага. О необходимости данной процедуры говорят:

• видимое загрязнение;
• заметные царапины;
• борозды на металле.

Потребуется заменить якорь или редуктор вместе с двигателем в комплекте, если коллектор слишком изношен или подгорел.

Регулировка скорости работы нужна, если стеклоочистители функционируют слишком медленно. Этому способствует:

• неправильная (слишком «тугая») смазка;
• изношенность шестеренки;
• деформация тяг.

Устранение этих проблем в основном и позволяет ускорить дворники и притом существенно.

Схема подключения

В случае возникновения затруднений данная схема позволит выяснить, что вы делаете неправильно.

• редуктор дворника (1);
• предохранитель термобиметаллический (2);
• моторчик (3);
• клапан омывателя (3);
• блок монтажный (4);
• замок зажигания (5) и реле (6);
• переключатель (7);
• К3 реле передних дворников (8);
• «А» – отмечены контакты колодки дворников;
• «Б» – выход на 30 контакт клеммы генератора;
• а – вторая скорость;
• б – первая;
• в – пружинка выключателя;
• г и д – его контакты;
• конденсаторы отфильтровывающие помехи – С1, С2;
• дроссели – L1, L2.

Не работает стеклоочиститель ВАЗ: причины неисправности

Рабочий механизм стеклоочистителей рассчитан на большой срок службы и, как правило, неисправности и поломки возникают из – за неправильной эксплуатации. Чаще всего выход их строя «дворников», случается в зимний период, когда щетки стеклоочистителя примерзают к лобовому стеклу, и водитель, не заметив этого, включает электромотор. При этом выйти из строя, может как электрическая, так и механическая часть стеклоочистителя. В данной статье мы разберем нюансы при поиске неисправностей и ремонта стеклоочистителя на автомобилях марки ВАЗ.

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

Электрическая схема заднего стеклоочистителя:

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

• проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
• проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
• проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

• основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

• сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
• неправильная регулировка положения дворников (выставить дворники по месту);
• начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

• обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
• раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

• скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
• возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

• щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
• попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

Электрическая часть стеклоочистителя лобового стекла:
