Всем привет .
Недавно решил проверить все подергать потеребить по ходорю не чего не делал еще с зимы.
И вот прикол правое колесо болтается ((( удостоверился что на шкворне.

Сам никогда это не делал . а шкворня я до этого два раза уже менял на СТО .
В виду финансовых трудностей и оборзевших Слесорей. 600 грн за работу плюс 335 грн за комплект шкворней . Было решено комплект само собой развертка 200 грн шарик 30 грн и и мои трудо часы.

Вот пришлось сегодня учится их самому менять не очень все легко но посильно . Я правда не снимал балку, и не разберал ступици

Всем, кто хорошо изучил родные дороги, со временем требуется замена шкворней на «Газели». Своими руками ее предпочитает проводить большинство народа – тот, кто имеет подобную отечественную машину, наверняка успел узнать ее вдоль и поперек и вряд ли имеет желание и деньги вверять авто каким-то, пускай и хорошим, чужим мастерам из автосервисов.

Намеком, что шкворни требуют замены, служат стук и характерные потряхивания в подвеске. Чтобы убедиться, что дело именно в них, нужно вывесить подозреваемое колесо, ухватить его сверху и снизу и попытаться покачать скат в положении на себя/от себя.

Есть люфт, то, значит, накрылись либо шкворни, либо колесный подшипник. Дальнейшая проверка будет заключаться в выворачивании колеса наружу и осматривании перемещений кулака при продолжающемся раскачивании. На частоте смены шкворней сказываются не только дороги, но и стиль езды (чем он агрессивней, тем быстрее разбивается подвеска), степень износа колес, регулярность шприцеваний.

Замена шкворней на «Газели» своими руками – процесс не слишком сложный. Когда вы привыкли обслуживать свою машину самостоятельно, то времени он отнимет не слишком много. Как произвести работы, подробнее читайте в нашей следующей статье.

Порядок работ

Поскольку понадобится разбирать целый узел, параллельно стоит проверить и сопутствующие элементы.

Первым делом с моста сливается масло, если не хотите потом надолго отправиться в баню и отмывать все, что будет им залито;
Передок вывешивается, под него ставятся надежные опоры (в виде специальных металлических распорок, деревянных колод) и демонтируются шасси;
Убираются тормозящие элементы – диск, суппорт. Затем откручивается щит тормоза и убирается весь привод вкупе с конструкцией подшипника;
Далее идет очередь наконечника, за ним выкручивается масленка внизу, после чего можно снять крышку со шкворня, а также смазочный клапан;
Из шкворня внизу вывинчивается пробка;
Сверху, подобрав болт (можно – металлический пруток) подходящего размера, ударами молотка выбивается шкворень. Если он прикипел и не поддается ни в какую, помогает прогревание места его зажима в балке газовой горелкой;
Все снятые детали размачиваются, отчищаются от всех грязевых и масляных наслоений и обследуются на целостность и отсутствие деформаций;

Втулки с наружной стороны промазываются смазкой и запрессовываются так, чтобы совпали контрольные метки, а сами они оказались в одном уровне с корпусом. По окончании запрессовки проверяется доступность смазочного канала: его отверстие должно просматриваться визуально. Если он забит, он подлежит прочистке. Установленные втулки сверху проливаются моторным маслом;

Когда все прочищено и промазано, ставится шкворня; если не наделаны ошибки, она вдавливается почти без труда. Здесь важно верно сориентировать проточку под штифт – метке смазки для подшипника положено оказаться внизу. При сборке не должно остаться люфта;

Ни в коем случае не забивайте шкворень насильственно, как это нередко делают на СТО: руль будет поворачиваться с огромным трудом. Конечно, впоследствии система разработается, но детали послужат гораздо меньше, чем могли бы, а вам ближайшие 200-300 км придется ездить, вспоминая все богатство русского языка и разрабатывая мускулатуру;

На этом же этапе работ проверяется состояние сальников на полуосях. Изношенные меняются (чтобы в ближайшее время снова не заниматься разбором моста), при этом кромки нужно промазать маслом;

Сборка ведется обратным порядком. Каждый ее этап контролируется на свободное хождение устанавливаемых деталей. Особое внимание уделяется осевому перемещению кулака;

Все соприкасающиеся детали – шейка привода, шкворневой клапан – щедро обрабатываются смазкой. Со второй стороны шкворень меняется аналогично.

Тонкости процесса

Если вы раньше не занимались шкворнями своей «Газели», поделимся наработками более опытных мастеров. Во-первых, при покупке ремкомплекта нужно проявлять повышенную бдительность: периодически попадаются шкворни с меньшим сечением, чем нужно. Лучше отправляться за покупками с микрометром, чтобы не возвращаться за заменой (в которой, кстати, могут и отказать). Во-вторых, при приобретении шкворней уделите внимание подшипникам – они должны быть в густом смазывающем составе и проворачиваться без малейшего хруста.

А чтобы замена шкворней на «Газели» своими руками была нужна реже и протекала без затруднений, не забывайте прочищать винтовую проточку на втулках и вводить в нее смазку. Именно из-за забивания этого канала и отсутствия на втулках масла изъятие шкворня зачастую требует времени больше, чем все остальные процедуры – от воды и грязи он закисает так, что выбивать его приходится с отмачиванием, разогревом и размахиванием кувалдой.

Замена шкворней на “Газели” своими руками
Что представляет собой шкворень?
Когда менять шкворни на «Газели»
Что потребуется для работы
Последовательность работы

Всегда хочется быть уверенным в своей машине, знать, что она не подведет ни на трассе, ни на ее сложных поворотах. Особенно, если речь идет о такой машине, как «Газель». В последнем случае надо вовремя проводить осмотр и замену шкворней. Что это за деталь и как ее заменять, давайте разбираться далее.

Что представляет собой шкворень?

В те времена, когда в качестве транспортных средств изготавливались кареты и телеги, которые тянулись лошадьми, ось передних колес закреплялась на передке экипажа специальным болтом или стрежнем. Его и называли шкворнем.

Когда менять шкворни на «Газели»

Поводом поменять стержень может служить большой люфт поворотного кулака. Проверить степень его отклонения можно, если вывесить колесо переднее и подергать вниз и вверх руками. Если есть люфт, он хорошо ощущается.

Другой вопрос, как проверить шкворня на «Газели», если нет возможности для специального осмотра машины? Можно во время стоянки вывернуть колесо наружу и тоже расшатать, проверяя на лишние движения.

Такие осмотры рекомендуется делать по завершению каждой поездки во время сложной погоды и по разухабистым трассам. О срочном осмотре и возможной замене может говорить стук на передней подвеске.

Когда конкретно понадобится осмотр детали, сказать сложно. Это зависит от ряда факторов, не всегда зависящих один от другого. Например:

своевременное шприцевание;
время затяжки подшипников передних колес;
состояние колес и рулевых наконечников;
автомобильные дороги;
стиль вождения.

В первую очередь деталь выходит из строя, когда грузовой автомобиль много ездит по городу, когда машина активно используется по весне на прохудившихся дорогах. «Медвежью» услугу окажет и предыдущий плохой ремонт на СТО.

Что потребуется для работы

Замену этой детали удобно делать как процедуру, сопутствующую другим ремонтным работам. Например, проверки колес на схождение и балансировку, ремонта рулевых наконечников и прочего. Но если ваша «Газель» в плачевном состоянии и замена шкворней крайне необходима, это можно провести своими руками.

Для этой процедуры вам потребуются такие инструменты:

набор головок;

подкатная доска;

газовая горелка;

развертка и держатель;

приспособления для замены сайлентблоков и ступичных подшипников;

шплинты;

угловая пресс-масленка;

регулировочная шайба;

втулки шкворней и шкворни;

упорный подшипник и клин шкворня;

слесарный инструмент;

сальники полуосей;

прокладки для цапфы левого кулака и для крышки шкворня;

уплотнительные кольца.

Приобретая комплект, учтите, что вам необходимо иметь под рукой также очиститель для карбюратора, ВД-40, смазка ШРУС, герметик резьбы, смазка шкворней.

Последовательность работы

Шкворня на «Газели» — деталь несложная, поэтому каждый может сообразить, как ее поменять. Само важное — запастись инструментом, временем и терпением. Итак, смена детали проводится в такой очередности действий:

сливаем из моста масло, сам мост вывешиваем, ставим упоры, снимаем колеса;
тормозной диск и суппорт откручиваем;
затем откручиваем тормозной щит, снимаем привод в сборе с корпусом подшипника;
убираем рулевой наконечник, нижнюю масленку выворачиваем;
затем снимаем крышку шкворня, после чего — клапан смазки;
из нижнего шкворня выворачивается пробка.

Читать еще: Ремень грм лада ларгус 16 клапанов цена

Эту же очередность работ надо повторить с другой стороны. Все снятые шкворни надо замочить, с остальных деталей узла снять всю налипшую грязь и осмотреть со всех сторон на целостность.

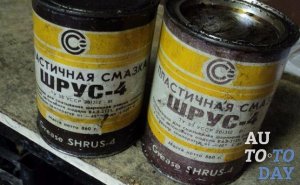

Втулки смазываются ШРУСом, перепрессовываются. Следите за тем, чтобы втулка верхняя обрабатывалась на уровне корпуса. Затем их надо вертикально установить и полить маслом. Развертку тоже надо держать в чистоте и смазанной так, чтобы деталь становилась легко одним нажатием.

Осмотрите и почистите сальники, спирали смазки. Все надо оставить в чистоте, без дефектов и смазанным. На последнем этапе проверки надо удостовериться, что шкворни надежно сидят в цапфе. Проверьте осевое перемещение кулака.

Затем можно устанавливать масленку, крышку шкворня, смазать его клапан. После полной всех этих проверок надо смазать шейку привода маслом и вставить его. После того, как эти работы будут закончены, можно собирать узлы в порядке, обратном тому, что приведен выше.

Имейте ввиду, что силами одного человека разобрать узлы довольно сложно. К тому же часто эта деталь прикипает к узлу и его иногда приходится выбивать кувалдой, для чего вам тоже понадобится помощник. Если и выбивание не дает результата, специалисты рекомендуют отмочить деталь в керосине или прогреть газовой горелкой.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Инструкция по замене шкворней на автомобиле Газель

Неудовлетворительное состояние отечественных дорог довольно часто становится причиной того, что в передней подвеске автомобиля, воспринимающей на себя большую часть нагрузок, возникает стук. Он не исчезает и, как правило, свидетельствует о том, что пришло самое время озаботиться заменой шкворней. Об особенностях проведения данной операции и пойдёт речь в этом материале.

Когда о ремонте стоит задуматься всерьёз

Как показывает практика, замена шкворней требуется при существенном люфте, возникающем на поворотном кулаке. Определить неисправность достаточно просто – вывешиваем переднее колесо и, захватив его в положении 6 и 12 часов, совершаем резкие рывки вниз-вверх. Если ощущается люфт, значит, шкворень отработал свой ресурс и нуждается в замене. Наглядное подтверждение проблемы можно получить, вывернув колесо наружу и пошатав его – излишнее перемещение кулака по отношению к передней балке не заметить весьма проблематично.

В основе подобной неприятности может лежать целый ряд факторов, но наиболее часто первопричиной выступает следующее:

Агрессивное преодоление проблемных участков дороги;
Неисправности колёс и рулевых наконечников;
Отсутствие своевременного обслуживания, в том числе и шприцевания;
Неправильный момент затяжки подшипников на передних колёсах.

Замена шкворней – что требуется для работы

Для выполнения ремонтных работ на газели следует заранее позаботиться о наличии следующего инструментария и приспособлений:

Комплект развёрток и держатель для них;
Пресс-масленка углового типа;
Комплект ключей разных типов;
Горелка газовая;
Устройство для смены подшипников и сайлентблоков.

Кроме этого понадобятся и такие запчасти:

Шкворни;
Сальники и прокладки;
Шайбы и кольца-уплотнители;
Шплинты;
Втулки;
Смазочные материалы и герметик;
Карбюраторный очиститель.

Приступаем к замене – очерёдность действий

После того, как всё необходимое для работы подготовлено, можно приступать непосредственно к замене агрегата, проводя работы в таком порядке:

Сливаем масло из моста, после чего вывешиваем его, устанавливаем фиксаторы и демонтируем колёса;
Отворачиваем крепления с тормозного диска и суппорта;
Снимаем крепежи с тормозного щита и убираем корпус подшипников одновременно с приводом;
Демонтируем наконечник руля и выворачиваем нижнюю маслёнку;
Снимаем смазочный клапан и крышку шкворня;
Из нижнего шкворня выворачиваем пробку, после чего замачиваем разобранное устройство и переходим к разбору второй стороны, проводя аналогичные действия в той же последовательности;
Проводим визуальный осмотр снятых элементов и если имеют место дефекты или повреждения, проводим их замену на новые детали;
Промазываем втулки ШРУСом и проводим их перепрессовку, устанавливая верхний элемент на одном уровне с корпусом. Здесь же проверяем видимость выходного отверстия для смазки;
Монтируем втулки строго вертикально, для большего удобства поливая их маслом;
Очищаем развёртку – для установки шкворней должно быть достаточно нажатия пальцем;
Осматриваем сальники полуосей и промазываем их кромки маслом;
Собираем механизм и проверяем качество имеющихся резьбовых соединений. Все элементы должны двигаться легко, без каких-либо усилий;
Смазываем места соприкосновения отдельных деталей маслом, после чего ставим на место маслёнку;
Проводим сборку демонтированных узлов в обратной очерёдности.

Послесловие

Вот, собственно и всё, шкворни заменены. Как видите, ничего сложного в данной операции нет и она по силам абсолютно каждому. Не бойтесь пробовать и у вас всё получится.
