Lada Vesta. ЭЛЕМЕНТЫ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ – СНЯТИЕ / УСТАНОВКА

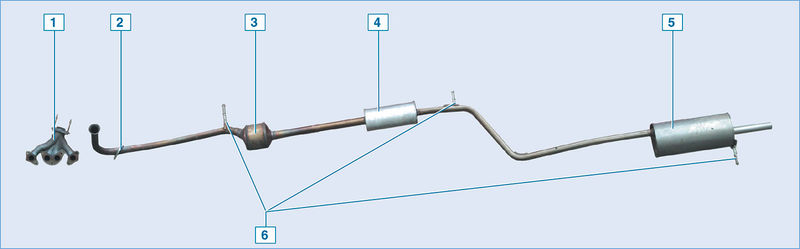

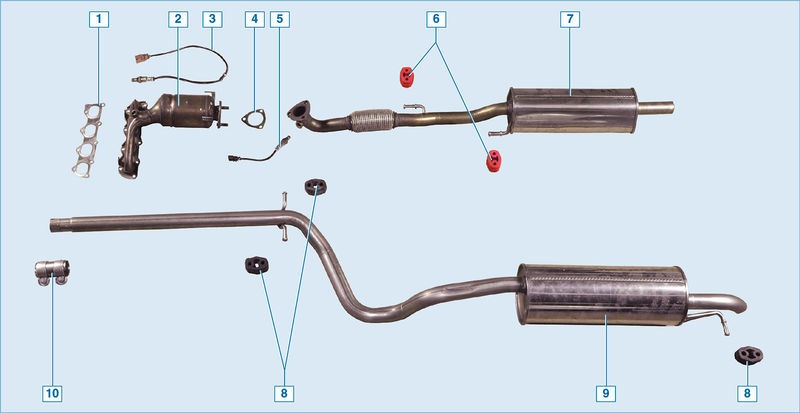

Отработавшие газы отводятся из двигателя через приемную трубу 1, рисунок 8-1, глуши- теля с нейтрализатором в сборе, глушитель 1, рисунок 8-5, дополнительный и глушитель 1, ри-сунок 8-8, основной. Между фланцами приемной трубы и дополнительного глушителя устанав-ливается уплотнительная прокладка 9, рисунок 8-1. На трубе дополнительного глушителя име-ется компенсатор колебаний. Трубы основного и дополнительного глушителей соединяются между собой
развальцованными концами через промежуточное кольцо с помощью хомута. Система выпуска газов крепится к кузову
автомобиля с помощью подушек подвески глушите- ля.
Lada Vesta. Труба приемная глушителя с нейтрализатором в сборе

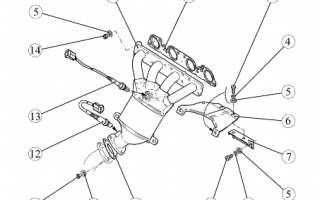

Рисунок 8-1 – Приемная труба глушителя с нейтрализатором в сборе:
1 – труба приемная глушителя с нейтрализатором в сборе; 2 – прокладка газопровода; 3 – болт М8х18; 4 – шайба 8 пружинная; 5 – шайба 8; 6 – кронштейн приемной трубы; 7 – опора крон-штейна приемной трубы; 8 – болт М8х16; 9 – прокладка фланца глушителя; 10 – шайба кон-трящая; 11 – гайка крепления глушителя; 12 – диагностический датчик концентрации кислоро-да; 13 –управляющий датчик концентрации кислорода; 14 – гайка М8
Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормо- зом. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (подъ- емник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Отсоединить колодки жгутов датчиков 12 и 13, рисунок 8-1, концентрации кислорода от кронштейнов на силовом агрегате и от разъемов жгута проводов системы зажигания.
Поднять автомобиль на высоту, удобную для работы, и снять брызговик двигателя со-гласно требованиям раздела 2 настоящей технологической инструкции.
Расконтрить шайбы 1, рисунок 8-2, и отвернуть три гайки 3, шпилек крепления дополни-тельного глушителя 2 к приемной трубе 5 с нейтрализатором в сборе (отвертка плоская, ключгаечный 10, головка сменная 10, удлинитель и вороток трещоточный).
Рисунок 8-2 – Соединение дополни- тельного глушителя с приемной тру-бой глушителя с нейтрализатором в сборе:
1 – шайба контрящая;
2 – глушитель дополнительный; 3 – гайка;
4 – прокладка фланца глушителя;
5 – труба приемная глушителя с ней-трализатором в сборе
Отвернуть болт 1, рисунок 8-3, два болта 2, два болта 1, рисунок 8-4, с шайбами и снятьтермозащитный экран приемной трубы глушителя с нейтрализатором в сборе (головка сменная 10, 13, удлинитель, вороток).
Рисунок 8-3 – Экран термозащитныйприемной трубы глушителя с ней-трализатором в сборе (вид сверху):
1 – болт М6; 2 – болт М8;
3 – экран термозащитный приемнойтрубы глушителя с нейтрализатором в сборе
Рисунок 8-4 – Экран термозащитныйприемной трубы глушителя с ней-трализатором в сборе (вид со сторо-ны щитка передка):
2 – экран термозащитный приемнойтрубы глушителя с нейтрализатором в сборе
Отвернуть гайку М8 крепления кронштейна трубы подводящей водяного насоса, снять шайбу (головка сменная 13, удлинитель, вороток).
Ослабить гайку крепления приемной трубы глушителя на шпильке крепления кронштей-на трубы подводящей водяного насоса (ключ гаечный 13).
Отвернуть семь гаек 14, рисунок 8-1, снять шайбы 5, снять приемную трубу 1 глушителя с нейтрализатором в сборе, снять прокладку 2 газопровода и прокладку 9 фланца глушителя.
Гайки шпилек крепления приемной трубы к головке цилиндров заменить новыми (головкасменная 13, удлинитель, вороток).
Вывернуть датчики 12 и 13 концентрации кислорода из приемной трубы 1 глушителя с нейтрализатором в сборе (ключ гаечный 22).
Установить датчики 12 и 13, рисунок 8-1, концентрации кислорода на приемную трубу 1 глушителя с нейтрализатором в сборе. Момент затяжки датчиков 40…60 Н.м (4,0…6,0 кгс.м)(ключ гаечный 22, вставка сменная 22 из набора типа 811382 ф. “USAG”, ключ моментный).
Установить новую прокладку 2 газопровода, приемную трубу 1 глушителя с нейтрализа-тором в сборе, шайбы 5, навернуть и затянуть новые гайки 14 шпилек крепления приемнойтрубы к головке цилиндров. Момент затяжки гаек 21…25 Н.м (2,1…2,5 кгс.м) (ключ гаечный 13, головка сменная 13, удлинитель, вороток, вставка сменная 13 типа 58211013 ф. “Stahlwille”, ключ моментный).
Установить шайбу и навернуть гайку М8 крепления кронштейна трубы подводящей во- дяного насоса. Момент затяжки гайки 21…25 Н.м (2,1…2,5 кгс.м) (головка сменная 13, удлини-тель, вороток, ключ моментный).
Установить термозащитный экран приемной трубы глушителя с нейтрализатором в сборе и закрепить болтами 1 и 2, рисунок 8-3, болтами 1, рисунок 8-4, крепления с шайбами. Моментзатяжки болтов: М6 – 7…9 Н.м (0,7…0,9 кгс.м); М8 – 18…24 Н.м (1,8…2,4 кгс.м) (головкасменная 10, 13, удлинитель, вороток, ключ моментный).
Установить новую прокладку 4, рисунок 8-2, фланца приемной трубы глушителя, при-соединить фланец дополнительного глушителя 2, установить контрящие шайбы 1, установить и затянуть три гайки 3 шпилек
крепления дополнительного глушителя к приемной трубе и закон-трить. Момент затяжки гаек 21…25 Н.м (2,1…2,5 кгс.м) (ключ гаечный 10, головка сменная 10,удлинитель, ключ трещоточный, ключ моментный, притупленное зубило, молоток).
Установить брызговик двигателя согласно требованиям раздела 2 настоящей технологи-ческой инструкции.
Опустить автомобиль, присоединить колодки жгутов датчиков 12 и 13 концентрации ки- слорода к разъемам жгута проводов системы зажигания и кронштейнам на силовом агрегате.
Присоединить клемму провода “массы” к аккумуляторной батарее согласно требованиямТИ 3100.25100.20587.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требовани-ям ТУ 017200-254-00232934 пп. 1.19.14.2, 1.19.21.3 в объеме выполненных работ.
Замена гофры Лада Веста, как способ устранения неполадки в работе глушителя
Совсем недавно Автоваз выпустил новый автомобиль с хорошим дизайном. С первого взгляда можно подумать, что это иномарка. Современный внешний вид сочетается с органичным внутренним дизайном. Хорошая динамика, экономичность автомобиля и невысокая цена обуславливают повышенный спрос на машину Лада Веста.
При всех достоинствах авто у нее имеются существенные недостатки. К таким недостаткам относится появление постороннего звука после сорока пяти тысяч пробега.
Характерный шум возникает при движении под днищем машины. Если на него не обращать внимание, то он постепенно усиливается, а затем появляется вибрация. Она становится особенно заметна при двух-трех тысячах оборотах двигателя и скорости от ста пяти до ста пятнадцати километров в час. Иногда вибрация проявляется при трогании с места.
Если выходит из строя выхлопная система — замена гофры Лада Веста
Многие считают, что замена гофры Лада Веста происходит по вине глушителя. Наиболее вероятная причина возникновения неисправности – выход из строя эластичной муфты глушителя Лада Веста. При возникновении неисправности машину показывают специалисту автосервиса, где осматривают его на подъемнике и диагностируют неисправность. Вышедший из строя сильфон необходимо срочно заменить на новый. Если этого не сделать, то он будет прогорать все сильнее, и звук выхлопа будет постоянно усиливаться.
Причины выхода из строя
Ускоренное старение эластичной муфты происходит из-за:
- Неисправности выхлопной системы;
- Выхода из строя каталитического нейтрализатора;
- Износа подушек или ослабления крепления двигателя;
- Плохого крепления глушителя.
На выход из строя гофры могут влиять агрессивные присадки высокооктанового бензина, грязь и химические реагенты, которыми обрабатывают дороги зимой, механическое воздействие при наезде на препятствие или удары щебня из-под колес машины.
Сильфон устанавливается на прямом отрезке выхлопной трубы перед или за каталитическим нейтрализатором, при выходе которого из строя избыточное давление воздействует на стенки гофры. А в сочетании с высокой температурой выхлопных газов происходит прогорание муфты.
Назначение
Сильфон устанавливается для того, чтобы устранить вредное воздействие вибрации двигателя на корпус и детали выхлопной системы.
Ее наличие в автомобиле позволяет:
- Защитить каталитический нейтрализатор от вибрационного разрушения;
- Увеличить эксплуатационный срок выхлопной системы;
- Исключить разрушение фланцевых соединений;
- Сделать машину комфортабельнее, значительно снизить воздействие вибрационного шума на салон авто.
Конструкция
Конструктивно эластичная муфта выполнена в виде сильфона, который представляет тонкостенную гофрированную трубу из нержавеющей стали. Она может изгибаться, скручиваться, а также сжиматься или растягиваться в горизонтальном направлении.
По краям сильфона смонтирована арматура в виде специальных трубок, которые ввариваются в выхлопную магистраль. При правильной работе всех узлов автомобиля гофра служит продолжительное время, не менее ста тысяч километров.
Замена гофры глушителя Веста: устранение дефекта в автосервисе
При возникновении «симптомов» неполадок следует срочно обратиться в автосервис для замены, которая заключается в следующем.

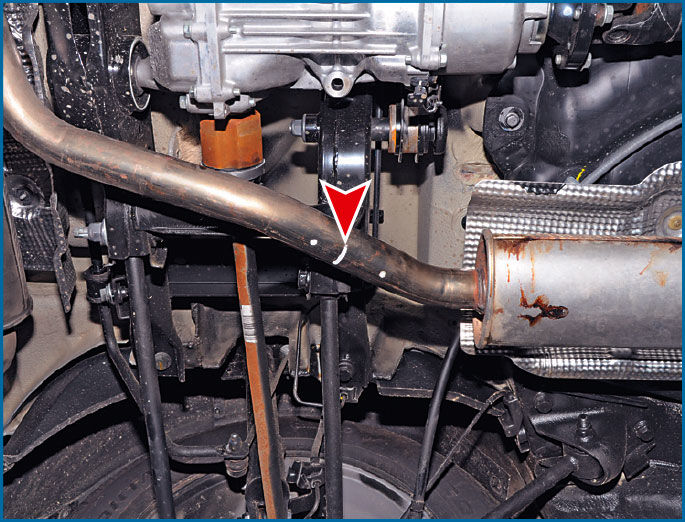

Болгаркой вырезают вышедшую из строя гофру. Вместе с ней демонтируют дополнительный глушитель – эта деталь не надежна и может отказать сразу после ремонта.
Его меняют на альтернативный совместно с заменой гибкой муфты, чтобы не приезжать на ремонт в ближайшее время. Эластичную муфту ставят удлиненную, она лучше работает и более долговечна.
Обваривают с обеих сторон, производят монтаж дополнительного глушителя.
На первый взгляд эта работа не сложная, но ее надо производить очень аккуратно. Любые, даже малейшие перекосы приведут к скорому выходу ее из строя.
Некоторые сервисы производят ремонт, они стягивают эластичную муфту с помощью хомутов и мощных пружин. Таким образом они на время устраняют проблему, которая снова возникает в скором времени и опять требуется замена гофры глушителя Веста. Автолюбители должны знать, что это временная мера, которую можно использовать при дальних поездках.
Что необходимо знать автолюбителю, когда необходима замена гофры глушителя Лада Веста?
Для того, чтобы сильфон работал длительное время, а замена гофры глушителя Лада Веста не стала постоянным кошмаром, водитель должен постоянно следить за качеством крепления двигателя. Состоянием подушек, исправности и сохранности амортизаторов глушителя. Не наезжать на препятствия, которые выше клиренса автомобиля.
Владельцы Лада Веста должны регулярно проходить техническое обслуживание автомобиля на сертифицированных автосервисах. В них произведут осмотр всего автомобиля, проверят работоспособность системы выхлопа, определят состояние амортизаторов двигателя и крепления глушителя.
В нашем сервисе обученные специалисты выявят отказавший узел и произведут ремонтные работы. При выполнении которых используют качественные запасные части проверенных поставщиков.
После выполнения каждой операции инженер по качеству осматривает и принимает работу. Владелец Лада Веста получает гарантийные обязательства на оказанные услуги или установку комплектующих.
Так же они получают гарантию на установленные запасные части. Автолюбители производившие техническое обслуживание машины, становятся постоянными клиентами нашего автосервиса.
Они получают возможность на внеочередное обслуживание автомобиля и льготы или скидки при следующем посещении сервиса на оплату наших услуг.
ЗА БАРАНКОЙ
Популярные статьи
Выхлопные системы: что пошло не так у Лады Весты
Обсудим неисправности выхлопной системы и способы их устранения. Стоит ли ее ремонтировать или лучше заменить, а если стоит, то как? Заодно расскажем страшилки о каталитическом нейтрализаторе.
«Козлевич открыл глушитель, и машина выпустила шлейф синего дыма, от которого зачихали бежавшие за автомобилем собаки».
И. Ильф и Е. Петров
Кстати, не задумывались, почему героям наших классиков приходилось открывать глушитель? А дело в том, что глушитель создавал достаточно большое сопротивление отработавшим газам, и чтобы кратковременно повысить параметры маломощных двигателей того времени, приходилось, открыв специальную заслонку, выпускать газы, минуя глушитель.
Решаемые задачи
Очевидно, что вначале система выпуска отработавших газов выполняла всего две функции: отводила газы подальше от водителя и пассажиров автомобиля, а также снижала уровень шума. Современным системам приходится выполнять еще и функцию обезвреживания вредных компонентов выхлопных газов. Рассмотрим, какие меры предусмотрены на современных автомобилях для обеспечения всех требований к системе.

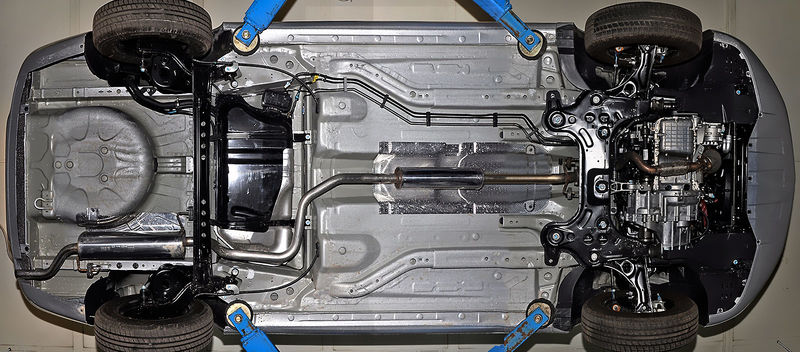

Система выпуска отработавших газов тянется от двигателя, расположенного на подавляющем большинстве автомобилей спереди, до заднего бампера машины. На протяжении этого пути вредные вещества преобразуются в нейтральные, для чего необходимо присутствие катализатора. Далее в нескольких акустических камерах происходит сглаживание пульсаций давления, а также значительное снижение температуры газов.
Сами выхлопные газы достаточно агрессивны, в сочетании с водяным паром они образуют кислоты, которые разрушают выхлопную систему изнутри. При коротких поездках вода не успевает испариться, что ведет к сквозной коррозии элементов в нижних точках, где и застаивается влага. Газовую коррозию в условиях высоких температур также нельзя сбрасывать со счетов.
Элементы системы работают при очень высокой температуре: попытки защитить их лакокрасочными покрытиями или антикоррозионными мастиками обречены на провал. После первого же пуска двигателя такие покрытия сгорают. Снаружи на детали воздействуют влага и реагенты, которыми дорожники поливают улицы и шоссе. При этом грязная вода вызывает большие скачки температуры — тепловые удары, которые долговечность явно не увеличивают.
Конструкционные материалы
Рассмотрим конструктивные меры для повышения долговечности системы и материалы, из которых выполняют компоненты выпуска отработавших газов:
- Нержавеющая сталь. Материал дорогой, а потому мало распространенный на автомобилях массового производства. Можно изготовить элементы на заказ. Срок службы — не менее 10–15 лет (кроме металлокомпенсатора).
- Алюминизированная (покрытая алюминием) сталь. Компоненты системы выпуска отработавших газов из этого материала наиболее распространены у отечественных и зарубежных производителей. Срок службы таких глушителей составляет обычно 4–7 лет.
- Обычная конструкционная сталь без покрытия или покрашенная обычной краской. Иногда такие материалы используются для изготовления запасных частей для отечественных автомобилей. Срок службы невелик и составляет от полугода до трех лет.
Экономная и ремонтопригодная школы
Современная система выпуска отработавших газов может быть выполнена по-разному, но всегда включает в себя выпускной коллектор, каталитический нейтрализатор, а также элемент, позволяющий «развязать» колебания силового агрегата и системы выпуска. Обязательно присутствуют резонатор (дополнительный глушитель) и основной глушитель шума. При этом, например, на автомобилях Renault применяется цельносварная конструкция системы выпуска отработавших газов. Единственное соединение, которое можно разобрать без болгарки, это стык выпускного коллектора и всей остальной системы.
Такая система наиболее проста, дешева и, пока не повреждена коррозией или аварией, кажется абсолютно оптимальной. Но вот заменить, допустим, прогоревший глушитель довольно проблематично. Производитель предусмотрел места, по которым систему можно разрезать, но, например, на всей трубе Дастера, длиной под четыре метра, таких мест лишь два.
Зато каталитический нейтрализатор на автомобилях Renault расположен так, что неприятности от его разрушения, о чем расскажем ниже, не грозят повреждением двигателя.
Конструкцию системы выпуска отработавших газов, гораздо более удобную в ремонте, покажем на примерах автомобилей немецкой и корейской разработок. Так, у седана Volkswagen Polo система состоит из трех крупных частей. При этом трубы дополнительного и основного глушителей соединяются специальной муфтой, похожей по конструкции на ремонтную муфту фирмы Рено.
А вот корейские производители не гнушаются поделить систему на четыре части, что, конечно же, облегчает ремонт. Ведь во всех современных автомобилях довольно малоресурсным элементом является металлокомпенсатор, а здесь он выделен в независимый узел.

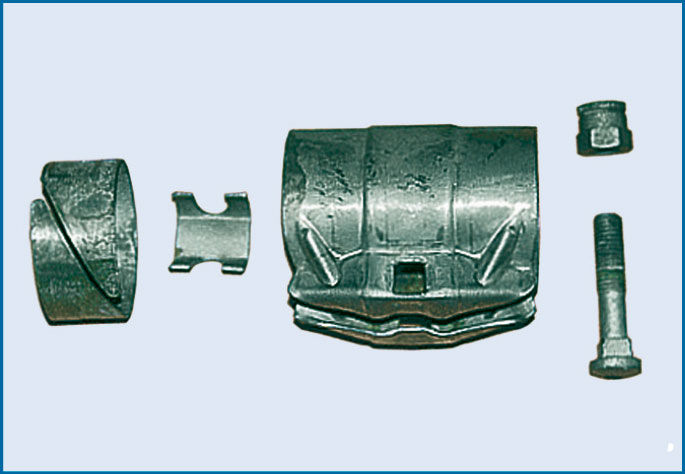

Пожалуй, идеальную точность позиционирования элементов системы выпуска отработавших газов обеспечивает все-таки корейский автопром. Все элементы соединяются на фланцах, имеющих высокую точность позиционирования. И на фоне этого очень расстраивает то, что на флагмане отечественного автопрома — Ладе Весте — применены соединения труб системы выпуска, идущие еще с первой «восьмерки», представленной публике в далеком 1984 году. Схема с двумя полухомутами и центрирующим кольцом на самом деле ничего не центрирует, соединение откровенно слабое и неточное, а диаметр труб очень мал, о чем мы уже писали.
На современном этапе ремонт элементов системы выпуска отработавших газов осуществляется в большинстве случаев заменой отдельных элементов. Наиболее часто выходят из строя металлокомпенсаторы, затем обычно следуют глушители.
Причины поломки металлокомпенсатора:
- повышенные давление и температура газов, возникающие из-за забитого каталитического нейтрализатора (если нейтрализатор расположен за металлокомпенсатором);
- повреждение стенок гофры под воздействием увеличенной вибрации силового агрегата;
- механическое повреждение от дороги.
Металлокомпенсатор заменяют новым, причем при сварке важно выдержать не только длину, но и угловое положение ввариваемого элемента.
Глушители есть смысл ремонтировать сваркой, только если речь идет о механической пробоине от дорожного покрытия. Покрытый ржавчиной глушитель ремонту не подлежит. Мастерские могут подобрать универсальный глушитель за разумные деньги, в то время как оригинал для подержанного автомобиля порой обойдется в четверть цены вашего транспортного средства.
Бомба замедленного действия
Теперь поговорим о самом сложном, дорогом и коварном элементе системы выпуска отработавших газов — каталитическом нейтрализаторе. Это устройство начали применять еще в прошлом веке для снижения токсичности отработавших газов автомобильного двигателя с искровым зажиганием. Внутри катализатора расположен пористый несущий материал — керамический блок с сотовой структурой. На поверхности керамического блока нанесен промежуточный слой активаторов, а поверх него — каталитически активный слой из благородных металлов (платины, палладия и родия). На нем-то и происходят химические реакции, при которых ядовитые вещества отработавших газов — оксид углерода и оксиды азота — превращаются в диоксид углерода и элементарный азот, а углеводороды — в диоксид углерода и водяной пар. Степень очистки отработавших газов в исправном нейтрализаторе достигает 98%. У большинства современных автомобилей с нормами токсичности Евро-4 и Евро-5 каталитические нейтрализаторы располагают максимально близко к выпускным отверстиям двигателя и крепят шпильками через прокладку к головке блока цилиндров.
Столь тесное соседство массивного и горячего каталитического нейтрализатора с двигателем затрудняет компоновку моторного отсека и приводит к повышению температуры в подкапотном пространстве. Но зато прогрев активной зоны катколлектора после пуска двигателя происходит быстрее. Ведь только прогретый катализатор способен эффективно очищать отработавшие газы.
Для правильной работы системы перед каталитическим блоком и сразу за ним устанавливают кислородные датчики (лямбда-зонды). Стоящий до нейтрализатора датчик называют управляющим, а установленный после — диагностическим.
Каталитический нейтрализатор производители считают надежным узлом и не предусматривают регламента по его замене. То есть срок службы катколлектора должен быть равен сроку службы всего автомобиля. Тем не менее практика показала, что каталитические нейтрализаторы далеко не всегда служат безупречно. Использование некачественного бензина, пропуски зажигания, льющие форсунки, бесконтрольное использование присадок к топливу — все это повреждает начинку нейтрализатора.
Вариантов развития событий всего два:
- оплавление сот с уменьшением сечения вплоть до полной непроходимости выпускного тракта;
- выкрашивание мелких частиц керамики и занос их обратными потоками в цилиндры, что приводит поршневую группу двигателя в негодность.
Каталитический нейтрализатор, вышедший из строя, по-хорошему должен быть заменен новым, но цена такого ремонта очень высока. Поэтому менее сознательные автовладельцы ставят вместо него пламегаситель. Это элемент, никоим образом не снижающий токсичность отработавших газов и требующий либо перепрошивки блока управления двигателем, либо установки «обманки». Более правильным, но и дорогим способом является установка ремонтного каталитического блока в ваш же корпус либо вварка в трубопровод каталитического нейтрализатора в своем, новом корпусе.
Замена данной детали также требует большого опыта, ведь это очень деликатная работа. Если вы уже делали подобное раньше, то знаете, что для этого нужно иметь «твердые руки»: ведь неумелое обращение с нужным для ремонта оборудованием может нанести вред автомобилю или другим деталям.
В комментариях поделитесь, какова долговечность выхлопных систем ваших автомобилей. Рекорды и антирекорды долговечности. Как приходилось чинить в дороге?
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
