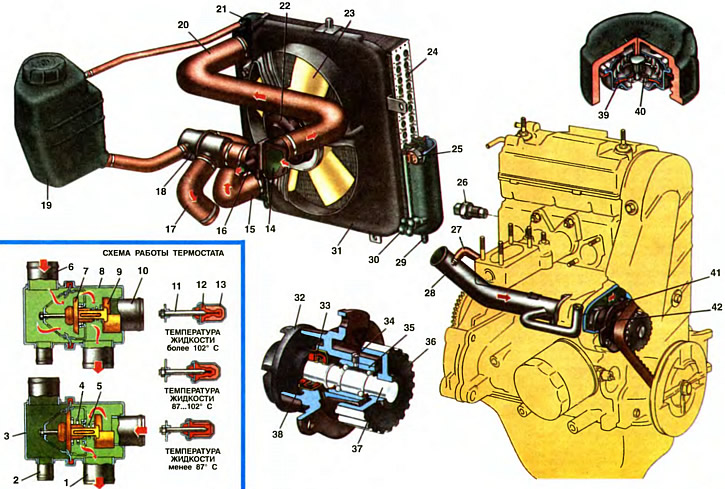

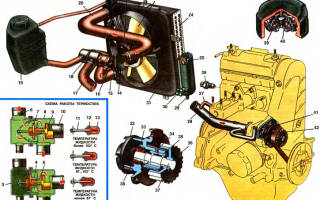

Система охлаждения двигателя

1. Выходной патрубок (к насосу). 2. Патрубок (к расширительному бачку). 3. Крышка термостата. 4. Пружина основного клапана. 5. Пружина перепускного клапана. 6. Входной патрубок (от радиатора). 7. Основной клапан. 8. Корпус термостата. 9. Перепускной клапан. 10. Входной патрубок (от двигателя). 11. Поршень. 12. Резиновая вставка. 13. Термочувствительный твердый напоkyитель. 14. Выпускной патрубок головки цилиндров. 15. Шланг от радиатора. 16. Патрубок (к отопителю салона). 17. Шланг подачи жидкости в насос. 18. Термостат. 19. Расширительный бачок. 20. Шланг к радиатору. 21. Левый бачок радиатора. 22. Электродвигатель. 23. Крыльчатка вентилятора. 24. Сердцевина радиатора. 25. Датчик включения электровентилятора. 26. Датчик указателя температуры охлаждающей жидкости. 27. Шланг отвода жидкости с подогрева впускной трубы. 28. Трубка к насосу. 29. Нижняя опора радиатора. 30. Сливная пробка. 31. Кожух вентилятора. 32. Крыльчатка насоса. 33. Сальник. 34. Стопорный винт подшипника. 35. Подшипник. 36. Зубчатый шкив. 37. Валик насоса. 38. Упорное уплотнительное кольцо сальника. 39. Выпускной (паровой) клапан. 40. Впускной клапан. 41. Отводящий патрубок отопителя салона кузова. 42. Насос охлаждающей жидкости.

Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком 19. Система охлаждения включает следующие элементы: насос 42 охлаждающей жидкости, рубашки охлаждения блока и головки цилиндров, неразборный термостат 18, радиатор с расширительным бачком 19, электровентилятор, сливные пробки, трубопроводы и шланги.

При работе двигателя жидкость, нагретая в рубашках охлаждения, поступает через выпускной патрубок 14 по шлангам 20 и 17 соответственно в радиатор или термостат а зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 42 по подводящей трубке 28 и подается вновь в рубашку охлаждения. По шлангу 27 осуществляется циркуляция жидкости и подогрев горючей смеси во впускной трубе.

В системе охлаждения используется жидкость Тосол-А40. которая не замерзает при понижении температуры до —40° С и исключает образование накипи в системе. Жидкость представляет собой этиленгликолевую смесь с антикоррозионными и антивспенивающими присадками. Плотность охлаждающей жидкости Тосол-А40М составляет 1,078. 1,085 г/см 3 . При понижении плотности жидкости для ее восстановления используют жидкость Тосол-А.

Вместимость системы охлаждения, включая и отопитель салона. составляет 4,8 л.

Проверка заполнения системы охлаждающей жидкостью осуществляется на холодном двигателе (+15. +20° С) по уровню жидкости в расширительном бачке, который должен быть на 25. 30 мм выше метки «MIN». Полупрозрачный расширительный бачок позволяет визуально контролировать уровень. При необходимости жидкость доливают через заливную горловину расширительного бачка.

Для контроля температуры охлаждающей жидкости имеется датчик 26, установленный в головке цилиндров, и указатель на комбинации приборов в салоне автомобиля. Температура жидкости в системе охлаждения у прогретого двигателя при температуре окружающего воздуха 20. 30° С с полной нагрузкой и при движении со скоростью 80 км/ч должна быть не более 95° С.

При нормальном тепловом режиме работы двигателя стрелка указателя стоит у начала красного поля шкалы. Переход стрелки в красную зону шкалы указывает на повышенный тепловой режим двигателя, который может быть вызван неполадками в системе охлаждения (недостаточное количество охлаждающей жидкости, неисправность термостата или электровентилятора), а также тяжелыми дорожными условиями.

Слив жидкости из системы осуществляется через сливные отверстия, закрываемые пробками: одна 30 внизу правого бачка радиатора, другая — в блоке цилиндров со стороны радиатора.

К системе охлаждения подключен отопитель салона автомобиля. Нагретая жидкость из головки цилиндров поступает через подводящий патрубок 16, шланги и кран отопителя, а по шлангу и отводящему патрубку 41 отсасывается насосом 42.

Насос охлаждающей жидкости

Насос охлаждающей жидкости — центробежного типа, приводится в действие зубчатым ремнем привода распределительного вала.

Насос 42 крепится болтами к блоку цилиндра спереди через уплотнительную прокладку.

Корпус насоса изготавливается из алюминиевого сплава. В корпусе в двухрядном шарикоподшипнике 35 устанавливается валик 37. Подшипник стопорится винтом 34. Чтобы винт не ослабевал, контуры гнезда винта расчеканиваются после сборки. Роль внутренней обоймы шарикоподшипника выполняет валик насоса. При сборке полость шарикоподшипника заполняют смазкой Литол-24 на весь срок эксплуатации двигателя.

На валик 37 с одной стороны напрессована чугунная крыльчатка 32, а с другой — зубчатый шкив 36, изготовленный из металлокерамической композиции. При каждом снятии шкива с валика его рекомендуется заменять новым, чтобы шкив не смог провернуться на валике при повторной его установке.

К торцу крыльчатки 32, закаленному токами высокой частоты на глубину 2. 3 мм, прижимается уплотнительное кольцо 38 сальника 33. Кольцо изготовлено из графитовой композиции.

Сальник 33 неразборный, состоит из наружной латунной обоймы, резиновой манжеты и пружины, он запрессован в корпус насоса. Сальник уплотняет валик 37 насоса. В случае прохода охлаждающей жидкости через поврежденный сальник для ее стока в корпусе под подшипником имеется сливное отверстие.

Для снятия осевой нагрузки на валик и шарикоподшипник при работе насоса со стороны полости нагнетания в крыльчатке выполнены два сквозных отверстия, которые соединяют полости с одной и другой стороны крыльчатки, выравнивая давление охлаждающей жидкости в этих полостях.

Насос в сборе взаимозаменяем с насосом автомобиля ВАЗ-2108.

Радиатор и расширительный бачок

Радиатор — разборный, с пластмассовыми бачками, трубчатопластинчатый, с двумя рядами трубок.

Сердцевина 24 радиатора состоит из 36 алюминиевых круглых трубок и алюминиевых теплопередающих пластин оребрения трубок, сердцевина крепится к пластмассовым бачкам через резиновые уплотнительные прокладки. Для повышения эффективности охлаждения жидкости охлаждающие пластины оребрения отштампованы с насечкой, обеспечивающей турбулентное движение воздуха через радиатор. Радиатор двухходовой, левый бачок имеет перегородку, разделяющую его пополам.

Использование алюминия и пластмассы при изготовлении радиатора значительно снизило его вес.

Радиатор не имеет заливной горловины, жидкость заливается в расширительный бачок. Верхний патрубок левого бачка 21 радиатора соединяется шлангом с расширительным бачком 19. Левый бачок имеет также подводящий и отводящий патрубки. Правый бачок радиатора имеет сливную пробку 30 и датчик 25 включения электровентилятора.

Радиатор в сборе устанавливается на три резиновые опоры: две внизу вставляются в отверстия передка кузова, третья вверху прижимается пластиной с помощью двух гаек. Резиновые прокладки сердцевины и резиновые опоры радиатора резко снижают воздействие на него вибрационных нагрузок.

Расширительный бачок 19 изготавливается из полупрозрачного полипропилена, крепится ремнем к кронштейнам щитка передка кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом 18. Для предотвращения образования паровых пробок в системе охлаждения верхний патрубок бачка соединяется шлангом с левым бачком 21 радиатора.

Расширительный бачок имеет заливную горловину, закрываемую пластмассовой пробкой с выпускным (паровым) 39 и впускным 40 клапанами. Клапаны устанавливаются в пробке в отдельном неразборном латунном блоке.

Пробка взаимозаменяема с пробкой расширительного бачка автомобиля ВАЗ-2108.

На работающем двигателе при резком повышении температуры охлаждающей жидкости или ее закипании увеличиваются давление и теплоотдача радиатора. При повышении давления до 1,1 кгс/см 2 открывается выпускной (паровой) клапан 39, и пары выходят из бачка в атмосферу.

При охлаждении жидкости в системе или сливе жидкости давление в системе понижается и через впускной клапан 40 в систему подсасывается атмосферный воздух. Давление начала открытия впускного клапана составляет 0,03. 0,13 кгс/см 2 . Для полного слива жидкости из системы пробка расширительного бачка должна обязательно сниматься.

Электровентилятор

Крыльчатка 23 вентилятора четырехлопастная, изготовлена из пластмассы. Лопасти крыльчатки имеют переменный по радиусу угол закрутки и для уменьшения шума переменный угловой шаг по ступице. Крыльчатка вентилятора устанавливается на вал электродвигателя 22 и поджимается гайкой. Для лучшей эффективности работы крыльчатка находится в кожухе 31, который крепится болтами к гайкам радиатора.

Электродвигатель в сборе с крыльчаткой устанавливается на три резиновые втулки и крепится гайками на шпильки кожуха 31 вентилятора.

Включение и выключение электровентилятора осуществляется автоматически в зависимости от температуры охлаждающей жидкости с помощью датчика 25 типа ТМ-108, установленного в правом бачке радиатора. Температура замыкания контактов датчика должна быть а пределах 96. 102° С, а размыкания в пределах 91. 97° С.

Электровентилятор взаимозаменяем с электровентилятором автомобиля ВАЗ-2106.

Термостат и работа системы охлаждения

Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необходимый тепловой режим работы двигателя. При оптимальном тепловом режиме температура охлаждающей жидкости должна быть 85. 95° С.

Термостат 18 состоит из корпуса 8 и крышки 3, которые завальцованы вместе с седлом основного клапана 7. Термостат имеет входной патрубок 6 входа охлажденной жидкости от радиатора, патрубок 10 перепускного шланга для перепуска жидкости из головки цилиндров в термостат, патрубок 1 для подачи охлаждающей жидкости в насос и патрубок 2 шланга к расширительному бачку.

Основной клапан 7 установлен в стакан термоэлемента, в котором эавальцована резиновая вставка 12. В резиновой вставке находится стальной полированный поршень 11, закрепленный на неподвижном держателе. Между стенками стакана и резиновой вставкой помещен термочувствительный твердый наполнитель. Основной клапан 7 поджимается к седлу пружиной 4. На клапане закреплены две стойки, на которых установлен перепускной клапан 9, поджимаемый пружиной 5.

Термостат взаимозаменяем с термостатом автомобиля ВАЗ-2108.

Термостат в зависимости от температуры охлаждающей жидкости автоматически включает или отключает радиатор системы охлаждения и перепускает жидкость или через радиатор, или минуя его.

На холодном двигателе при температуре охлаждающей жидкости ниже 87° С основной клапан 7 термостата закрыт, перепускной 9 открыт. При этом жидкость циркулирует через перепускной клапан 9 по шлангу 17 и подводящей трубке 28 в насос 42, минуя радиатор (по малому кругу). Этим обеспечивается быстрый прогрев двигателя.

Если температура жидкости превышает 102° С, термочувствительный наполнитель термостата расширяется, сжимает резиновую вставку 12 и выдавливает поршень 11, перемещая основной клапан 7 до полного открытия. Перепускной клапан 9 полностью закрывается. Жидкость в этом случае циркулирует по большому кругу: из рубашки охлаждения по шлангу 20 в радиатор и далее по шлангу 15 через основной клапан 7 и патрубок 1 поступает в насос, которым вновь направляется в рубашку охлаждения.

В диапазоне температур 87. 102° С клапаны термостата находятся в промежуточных положениях, и охлаждающая жидкость циркулирует по малому и большому кругам. Величина открытия основного клапана обеспечивает постепенное подмешивание охлажденной в радиаторе жидкости, чем достигается наилучший тепловой режим работы двигателя.

Температура начала открытия основного клапана термостата должна находиться в пределах 85. 95° С, а ход основного клапана не менее 8 мм при повышении температуры до 102° С.

Проверку начала открытия основного клапана выполняют в баке с техническим глицерином. Начальная температура глицерина должна быть 78. 80° С. Температуру глицерина постепенно увеличивают на 1° С в минуту. За температуру начала открытия клапана принимают температуру, при которой ход основного клапана составит 0,1 мм.

Простейшую проверку работы термостата можно провести на ощупь непосредственно на автомобиле. При исправном термостате после пуска холодного двигателя нижний шланг 15 начинает нагреваться, когда стрелка указателя температуры жидкости на комбинации приборов находится примерно на расстоянии 3. 4 мм от красной зоны шкалы указателя.

3 простых метода против пробок в системе охлаждения

Отчего возникают пробки в системе охлаждения, как их избежать и как выгнать воздух из системы охлаждения в походно-полевых условиях или в гараже? Попробуем выяснить.

Как появляются пробки?

Прежде всего, стоит узнать, отчего в системе охлаждения двигателя образуются пробки. Главной их причиной является негерметичность самой системы. Пузырьки воздуха попадают внутрь системы охлаждения извне и закупоривают систему. В этом случае лучше обратиться к специалистам автосервиса. Помните – профилактика всегда дешевле лечения, и никогда не стоит пренебрегать диагностикой системы охлаждения автомобиля.

Можно попытаться справиться и самостоятельно. При диагностике своими силами нужно выяснить, где же находится то отверстие, через которое поступает воздух. Наиболее частые места разгерметизации системы охлаждения представлены ниже:

1. Соединения трубок, патрубков и штуцеров. Там происходят перепады давления, и при его снижении в систему поступает лишний воздух, а при условии большого количества он образует пузыри, образующие пробки и закупоривающие систему.
2. Расширительный бачок. При неисправности клапана он может всасывать воздух при низком давлении.
3. Помпа, а точнее, нарушения её герметичности, также может быть причиной образования пробок. Обратите внимание – разгерметизация помпы может привести к её полному выходу из строя.
4. Прокладка блока цилиндров. От нарушения её герметичности может произойти не только понижение уровня антифриза, но и большое количество других проблем. Основной его «симптом» — это белый дым из двигателя. Это значит, что антифриз попадает в цилиндр, а горючая смесь и газы просачиваются в систему охлаждения. Это очень серьёзно. Срочно сворачивайте в автосервис.
5. Сами радиаторы — как охлаждения, так и охлаждения (в просторечии – «печка»). В случае дефектов они могут пропускать и воздух в систему охлаждения, и антифриз в обратную сторону. В результате в системе появляются пробки, а уровень антифриза падает. Не создавая паники, необходимо двигаться в сторону станции техобслуживания.

Также довольно часто проблемы связаны с хладагентом, используемым в системе охлаждения. В ту пору, когда летом вместо антифриза лили воду, случалось, что новый хладагент смешивался со старым, не до конца удалённым из системы при промывке. Такое бывает и сейчас, при замене одного антифриза на другой.

Поэтому при промывке системы охлаждения делайте это тщательно и заливайте антифриз, как сказано в инструкции по его использованию, чтобы не допустить смешивания пузырьков в системе.

Часто проблема заключается в самом хладагенте. Тосол, произведённый неведомым Васей Пупкиным, разумеется, дешевле. Однако он не только хуже охлаждает двигатель, но ещё и может расслоиться и закупорить систему охлаждения. Есть выход – установка фильтра антифриза, но их приходится довольно часто менять, а замена фильтра уж точно дороже самого дорогого хладагента. Так что на охлаждающей жидкости лучше не экономить.

Бывают случаи, когда и в случае долива хорошего антифриза происходила закупорка системы охлаждения воздухом. Новый антифриз всё же отличается от использованного (хоть и немного) как по составу, так и по температуре. К тому же при смешивании образуются пузырьки. В общем, от этой напасти полностью застрахованы только водители автомобилей с воздушным охлаждением.

Как определить пробку в системе охлаждения?

Прежде всего перед тем как убрать воздух из системы охлаждения, надо понять, что у вас там именно воздушная пробка. Её «симптомами» являются следующие проявления:

1. Повышение температуры двигателя.
2. Даже при низкой температуре быстро включается термостат.
3. Утечка антифриза – под машиной скапливаются небольшие лужи.
4. Проблемы с работой отопителя(печки).
5. Необычный шум помпы. Возможно, она разгерметизировалась или просто работает с повышенным усилием, потому что нормальной циркуляции жидкости в системе мешает пробка.

Сразу же скажем, что эти симптомы не обязательно свидетельствуют о наличии воздушной пробки, ведь и помпа, и печка могут выйти из строя и по другой причине. Однако совпадение этих признаков свидетельствует о том, что в системе охлаждения «завелась» пробка. Что делать?

Как победить пробку?

Никаким иным способом, кроме как развоздушить систему охлаждения, пробка «не лечится». А вот вариантов проведения данной операции существует несколько. Работают они по одному принципу – воздух легче воды, поэтому он выходит вверх. Следовательно, необходимо заставить его выйти из системы. Теперь, давайте разберем подробнее, как выгнать воздух из системы охлаждения двигателя. Существует 3 основных варианта:

Включите двигатель и периодически его «прогазовывайте». Самый простой – дедовский вариант. Нужно загнать машину на горку, которая должна иметь достаточно крутой угол, чтобы самой верхней точкой системы охлаждения стала крышка радиатора.

Не забудьте поставить автомобиль на нейтралку и ручной тормоз. В случае мягкого грунта не помешают и дополнительные упоры под колёсами.Откручиваете крышку расширительного бачка и крышку радиатора. Это можно сделать и заранее, разные «бывалые» дают разные советы. Очень полезно открыть кран отопителя «на полную». Когда двигатель прогреется, долейте в радиатор немного антифриза. Из жидкости, уходящей в систему, пойдут пузырьки воздуха. Не прекращая регулярно нажимать на педаль акселератора, снова выходите и доливайте в радиатор чуть-чуть охлаждающей жидкости. Как только прекратит выделяться воздух, это значит, что пробка ушла. Ещё один важный признак – печка начинает работать на полную мощность. Появление этого признака является общим при всех методах прочистки системы охлаждения от воздушных пробок.
Можно продуть систему охлаждения. В первую очередь, необходимо снять все детали защиты, мешающие продувке через бачок и патрубки подогрева дроссельного узла. Отсоедините шланг подогрева. Откройте расширительный бачок и продувайте его ртом (лучше всего при помощи гофрированного рукава, конечно).Не забудьте положить хомут и другие фиксирующие элементы шланга на видное место, чтобы при обратной установке быстро зафиксировать шланг на штуцере. Если антифриз в системе горячий, позаботьтесь о защите рук.

Когда из шланга польётся антифриз, сразу же надевайте трубку обратно. Этот метод – один из самых надёжных.

Третий способ несколько напоминает второй. Таким же образом отсоединяете элементы защиты, которые могут помешать отсоединить шланг прогрева дроссельного узла. Включите двигатель, и пусть он работает до прогрева минут 10-15. Потом заглушите его.

Для его выполнения необходимо надеть две пары перчаток – резиновые сверху и шерстяные под них, так как при их выполнении горячий антифриз польётся из системы охлаждения. Поэтому поберегите руки.

Бачок при этом методе можно оставить в покое. Просто отсоедините шланг и ждите, когда потечёт антифриз. Сразу же после этого надевайте шланг обратно, как во втором методе.

Вышел из рабочего состояния воздушный клапан. Этот клапан расположен в крышке бочка для жидкости охлаждения. При естественном нагревании или установив и запустив автономный предпусковой подогреватель двигателя, увеличивается объем жидкости, повышается давление в бачке и воздух лишний должен выводиться через клапан в крышке. Это также, распространенная причина. Это первое, где надо искать причины завоздушивания каналов охлаждения. Стоит эта крышка 100 рублей на современные автомобили Ваз. Кто меняет его, когда уже перепроверил все причины, даже после замены головки ГБЦ оказывалось, что причина была именно в нерабочей крышке.

Неполадки в помпе (насосе). В помпе могут быть неисправны сальники и фибры, из-за чего идет подсос воздуха.

Идет утечка через болт в радиаторе охлаждения (есть не на всех моделях). Если есть утечка тосола, антифриза или воды, то утраченный объем заполняется воздухом.

Сгоревшая прокладка головки блока цилиндров. Если двигатель уже был перегрет, то, есть вероятность сгорания прокладки ГБЦ. При сгорании ее, происходит выброс жидкости охлаждения либо в картер, либо в выхлопную систему. Бурление и кипение начинается, когда объем охлаждающей жидкости (ОЖ) уменьшился, и вся пустота заполнилась воздухом. В этом случае потребуется ремонт замене прокладки головки, для этого надо знать какие виды прокладок ГБЦ бывают.

В случае, если ОЖ попадает в картер двигателя, то это легко проверить щупом уровня масла, уровень будет больше положенного. Если в качестве ОЖ используется вода, то моторное масло станет белое. Бывает воздух попадает в тормозную систему, в этом случает система также нуждается в прокачке воздуха. А для этого надо знать схему, с какого колеса начинать и что конкретно делать по прокачке тормозов с АБС и как прокачать тормоза без АБС. В случае, если вся ТЖ вытекла или хотите произвести ее замену, то в такой работе также есть свои нюансы. В частности, надо знать какие ТЖ можно смешивать и сколько нужно тормозной жидкости для замены.

Как выгнать воздух из системы охлаждения двигателя

Процесс удаление воздушной пробки на автомобилях практически одинаков, будь то Калина, Приора, Гранта, Хрэй, Веста, Ваз 211(0-5), 2101-2107, Опель, Дэу Матиз, Нексия, Ниссан Альмера, Газель Бизнес, Ауди 80-100, Бмв Е39, Пежо, Шевроле Круз, Шкода, Мазда, Мицубиси Лансер, Сузуки Гранд Витара, Нива, Уаз, Фольксваген, Форд, Рено Дастер, на китайских Лифан и, даже на автомобилях премиум классах.

Удалять воздушную пробку из системы охлаждения можно несколькими вариантами:

Вариант №1:

1. Демонтировать пластиковый кожух с ДВС. Для чего требуется отвинтить крышку горловины для залива масла. Убрать накладку. После того, как сняли кожух, надо закрыть горловину, чтобы избежать попадания различного рода предметов.
2. Найти патрубки, которые обеспечивают нагрев дроссельного узла.
3. Снять один любой патрубок.
4. Открутить крышку расширительного бачка.
5. Накрыть горлышко чистым куском тряпки или плотно подсоединить шланг и подуть в него.

Благодаря такому способу происходит стравливание воздуха и общей системы. Дуть надо пока из отсоединенного патрубка не польется жидкость. Затем, сразу надеть шланг на место.

Вариант №2:

1. Запустить мотор и дать поработать около 15 минут.
2. Заглушить мотор.
3. Отсоединить любой патрубок на узле дросселя.
4. Крышку бачка не трогаем, она должна быть закрыта.
5. Ждать пока жидкость охлаждения не начнет выливаться.
6. Посадить патрубок на место и плотно зажать хомутом.

Для использования этого варианта, желательно надеть плотные резиновые перчатки и спецовку, потому что температура жидкость около 90 градусов.

Вариант №3:

1. Установить автомобиль на крутом подъеме передком вверх (чем круче, тем лучше).
2. Поставить ручной тормоз.
3. Подложить под колеса противооткаты (башмаки).
4. Открутить пробки с расширительного бачка и радиатора охлаждения.
5. Минут 15 автомобиль должен работать при такой установке.
6. Тосол будет постепенно спускаться в систему, а воздух выходить.
7. Доливать тосол и газовать.
8. Когда пузыри кончатся, значит весь воздух вышел.

Защита от образования воздушной пробки в системе охлаждения

Во всех делах связанных с неполадками и последующим ремонтом легче всего предотвратить появление поломок, в данном случае, надо не допустить появление воздушной пробки. Желательно научиться устранять простые поломки и выполнять профилактические работы своими руками, тогда не придется обращаться в автосервис.

Одной из главных профилактических мер по образования воздушной пробки является не доведение до кипения охлаждающей жидкости (не перегревать мотор). Если залит антифриз, то он выдерживает большую температуру, чем тосол, и тем более, чем вода. Когда закипает ОЖ, образуется пар, который образует продавливается до самых труднодоступных уголков системы зажигания. В таких случаях появляются некоторые виды поломок.

Воздух в системе охлаждения двигателя автомобиля: признаки и способы устранения воздушной пробки

Жидкостная система охлаждения двигателя является герметичной и представляет собой целый комплекс различных элементов, которые взаимодействуют между собой. Также в зависимости от температуры ОЖ напрямую зависит циркуляция рабочей жидкости по малому или большому кругу.

Как правило, наиболее частыми неисправностями, с которыми сталкиваются автолюбители, является течь тосола или антифриза, а также разгерметизация и воздушная пробка в системе охлаждения двигателя.

В этой статье мы рассмотрим причины завоздушивания системы охлаждения двигателя, признаки, которые указывают на то, что в систему попал воздух, а также основные способы удаления воздушных пробок.

Воздух попал в систему охлаждения двигателя: основные признаки завоздушивания

Для лучшего понимания начнем с общих принципов работы. Пока двигатель холодный, жидкость циркулирует только по рубашке охлаждения (специальные каналы в блоке цилиндров и ГБЦ), не поступая в радиатор. Циркуляцию обеспечивает водяной насос (помпа).

После того, как температура ОЖ достигнет определенного показателя, происходит срабатывание термостата, который открывает большой круг (жидкость проходит через радиатор). Если охлаждения ОЖ при движении по большому кругу недостаточно, тогда автоматически подключается вентилятор охлаждения двигателя (воздушное охлаждение).

При этом важно, чтобы система работала корректно, так как ее эффективности зависит поддержание оптимальной температуры ДВС, нормальное функционирование внутрисалонного отопителя (печки) и т.д.

Обратите внимание, указанные неисправности могут возникать по разным причинам, то есть двигатель начинает перегреваться не только по причине возникновения воздушных пробок, однако такую вероятность также не следует исключать.

Как и в любой другой жидкостной системе замкнутого типа, воздушные пробки могут привести к тому, что система перестает работать в нормальном режиме. В этом случае также значительно повышается риск перегрева мотора, перестает нормально работать печка.

• Основным признаком образования воздушной пробки является перегрев двигателя. Другими словами, температура растет выше нормы, указатель температуры может подниматься до красной зоны. При этом при проверке уровня ОЖ в расширительном бачке никаких отклонений может быть не выявлено.
• Также в холодное время года водитель может заметить, что теплый воздух в салон практически не поступает, хотя двигатель нормально прогрет. Это также указывает на то, что в системе охлаждения может быть воздух.

Так или иначе, но воздушная пробка не позволяет ОЖ нормально циркулировать по каналам системы охлаждения. В результате нарушенной циркуляции возникают те или иные неполадки. В рамках проведения диагностики системы охлаждения двигателя следует проверить уровень ОЖ в расширительном бачке, а также внимательно осмотреть отдельные участки системы.

Не допускается наличие утечек антифриза или тосола, каких-либо видимых повреждений шлангов и патрубков. Также нужно проверить надежность фиксации хомутов в местах соединений. Часто бывает так, что в систему попадает воздух именно по причине незатянутого или пришедшего в негодность затяжного хомута.

Еще отметим, что воздух может попадать через малозаметные трещины в резиновых патрубках, при этом интенсивных течей через эти трещины может и не быть. Обычно такие трещины сразу не видны, однако детальный осмотр или подача воздуха в систему под давлением для проверки позволяет выявить проблемные участки. Также во время проверки следует уделить внимание помпе, проверить работу термостата и вентилятора охлаждения.

Если все в норме, тогда высока вероятность того, что печка не работает и мотор перегревается именно по причине воздушных пробок. В этом случае необходимо предпринять меры и «выгнать» такую пробку из системы охлаждения.

Как убрать воздушную пробку из системы охлаждения двигателя

Итак, начнем с простых автомобилей (старые иномарки, отечественный автопром). На таких авто удаление воздуха из системы охлаждения осуществляется следующим образом:

1. Машину достаточно загнать на эстакаду. Сделать это нужно таким образом, чтобы передняя часть была немного приподнята.
2. Далее на радиаторе нужно открутить специальную пробку, после чего двигатель можно запустить.
3. После нескольких минут работы на ХХ воздух стравливается из системы охлаждения мотора.

При этом данный способ не поможет решить задачу на более современных автомобилях. На подобных ТС система охлаждения полностью замкнутого типа, то есть для развоздушивания воздух нужно «выгонять». Чтобы это сделать, можно пойти двумя путями.
