Система курсовой стабилизации ESP – что это, как работает, что даёт

В большинстве стран, система курсовой стабилизации ESP стала обязательным компонентом пассажирских автомобилей. Исходя из этого, можно говорить, что ESP является важной частью систем обеспечивающих безопасность на дороге. Давайте посмотрим, чем хороша система динамической стабилизации и вкратце разберем, как она работает.

Зачем это нужно?

Для ответа на вопрос, зачем нужна динамическая стабилизация, давайте сначала выясним, каким образом автомобиль уходит в занос.

Поворот это довольно опасный участок дороги, на котором могут произойти всякие неприятности. Особенно если это закрытый поворот, и вы не видите, кто движется вам на встречу. Но сейчас речь не о том.

Зачем нужна машине курсовая устойчивость

Для успешного прохождения поворота вы, в качестве водителя, немного снижаете скорость, поворачиваете руль и машина начинает движение в соответствии с углом на который вы повернули рулевое колесо.

Пока что всё идёт нормально. Но что случится, если вы не снизите скорость? Или более того, увеличите её при входе в поворот.

При движении по кривой, на автомобиль действует, кроме прочих, центробежная сила. И в тот момент, когда эта сила станет больше чем все остальные силы, в том числе сила трения колес с дорогой, автомобиль начинает заносить.

Немного простой физики: центробежная сила это сила, которая действует от центра окружности, наружу (Очень приблизительная формулировка, так как суть статьи не в этом).

Так вот, система курсовой устойчивости ESP создана для того что бы ни допустить ситуации, когда ваша машина уходит в занос, а значит становится практически не управляемой, что может привести к самым тяжёлым последствиям.

Как это работает?

Принцип работы системы динамической стабилизации ESP основан на постоянном наблюдении за информацией, получаемой с датчиков скорости, разнице между углом отклонения автомобиля и поворотом руля, а также прочих показателях. На основе получаемой информации, компьютер, который является основой управления курсовой устойчивостью, решает всё ли хорошо, или уже надо вмешаться и исправлять ситуацию.

Короткое видео о том, как работает система курсовой устойчивости

Динамическая стабилизация ESP работает вместе с антиблокировочной системой ABS, о которой мы рассказывали ранее. ESP использует датчики скорости, которыми пользуется АБС, а также, возможности системы торможения для быстрой реакции на изменяющуюся обстановку.

Основной причиной вымешивания системы курсовой устойчивости ESP в управление автомобилем, является разница между углом поворота руля и углом отклонения машины. Этот показатель, говорит о том, произошёл занос или нет.

Как же динамическая стабилизация исправляет ситуацию? Это происходит путём уменьшения скорости вращения определённых колёс, в зависимости от того как и в какую сторону заносит ваш автомобиль. Кроме того уменьшается общая скорость транспортного средства. Таким образом, машина возвращается к первоначальной траектории движения и все остаются целыми, невредимыми и с уравновешенной нервной системой.

Чаще всего водитель даже не замечает того что его машина должна была сорваться в занос, потому как система курсовой устойчивости ESP очень быстро реагирует на ситуацию. Считывание информации со всех датчиков происходит 50 раз в секунду, так что реакция на изменение действительно очень быстрая.

Названий много – суть одна

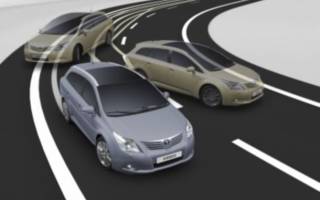

Траектория движения машины с ESP и без

Основной и самый значительный производитель аппаратуры для курсовой стабилизации — компания Bosch, и как раз их продукт называется ESC – electronic stability control. Но в нашем мире не бывает бесконкурентного производства, и потому существует ещё несколько компаний производящих такое же оборудование, но под другими названиями.

Так же и автопроизводители различных марок машин устанавливают эти механизмы, давая им разные названия. Ниже мы предоставим вам таблицу, кратко сопоставляющую автомобили и названия, установленных в них систем курсовой стабилизации.

У всех них один и тот же принцип работы, и таблица поможет вам не путаться в обилии слов означающих одно и то же.

Имя системы курсовой устойчивости	Марки автомобилей
ESP	Audi, Bentley, Bugatti, Chery, Chrysler, Citroen, Dodge, Diamler, Fiat, Holden, Hyundai, Jeep, Kia, Seat, Skoda, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Volkswagen
ASC, ASTC	Mitsubishi, BMW
ESC	Chevrolet, Hyundai, Kia Skoda, Lada
VDC	Alfa Romeo, Fiat, Subaru, Nissan
VSA	Acura, Hyundai, Honda
MSP	Maserati
CST	Ferrari
DSTC	Volvo
PSM	Porsche
VDIM, VSC	Toyota, Lexus
RSC	Ford
DSC	BMW, Jaguar, Land Rover, Mazda, Mini, Ford – только для австралийского рынка

Это относительно краткий перечень, на самом деле разновидностей названий систем обеспечивающих курсовую устойчивость, гораздо больше. Но в главном они пересекаются — это работа для того что бы избежать критических ситуаций и сохранить безопасность водителя и пассажиров в неприкосновенности.

Бойся опытного водителя

В обычных режимах вождения, ESP работает постоянно, не имеет значения, на какой скорости и, по какой дороге вы едите.

Отключение ESP может привести к неуправляемому заносу

Однако для любителей дорожного экстрима существует кнопка отключения стабилизации вашей машины. Правда, такую функцию производители добавляют не во всех моделях. Например, в машинах бизнес класса, чаще всего динамическая стабилизация не отключается.

Смысл отключения курсовой устойчивости в том, что опытный водитель может, для собственного удовольствия, создать контролируемый занос авто или при выходе из поворота дать газу, что приведёт к небольшому заносу задних колёс.

При включённой системе курсовой устойчивости, сделать такое не представляется возможным, так как электроника пресечёт эти попытки на самой первоначальной стадии.

Но все мы люди и все могут ошибаться, и потому отключая курсовую устойчивость, вы берёте на себя всю ответственность за риск. Причём это не только риск для вас, но и опасность для других участников движения.

Как работают системы курсовой устойчивости (динамической стабилизации) ESC, DSC и подобные им

В своем стремлении сделать автомобили как можно более безопасными, производители оснащают их всевозможными вспомогательными системами, предназначенными для того, чтобы в нужный момент помочь водителю избежать опасности. Одна из них – это система курсовой устойчивости. На автомобилях разных марок она может называться по-разному: ESC у Honda, DSC у BMW, ESP у подавляющего большинства европейских и американских автомобилей, VDC у Subaru, VSC у Toyota, VSA у Honda и Acura, но предназначение у системы курсовой стабилизации одно – не позволить автомобилю сойти с заданной траектории при любых режимах езды, будь то разгон, торможение, движение по прямой или в повороте.

Работа ESC, VDC и любой другой может быть проиллюстрирована следующим образом: машина движется в повороте с набором скорости, внезапно одна сторона попадает на занесенный песком участок. Сила сцепления с дорогой резко меняется, и это может привести к заносу или сносу. Чтобы предотвратить уход с траектории, система динамической стабилизации моментально перераспределяет крутящего момента между ведущими колесами, и при необходимости подтормаживает колеса. А в случае, если автомобиль оснащен активной системой рулевого управления, изменяется угол поворота колес.

Впервые система курсовой устойчивости автомобиля появилась в далеком 1995 году, тогда получив название ESP или Electronic Stability Programme, и с тех пор стала наибольшее распространенной в автомобилестроении. В дальнейшем устройство всех систем будет рассматриваться на ее примере.

Устройство систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости представляет собой систему активной безопасности высокого уровня. Она является составной, состоящей из более простых, а именно:

• ABS;
• системы распределения тормозных усилий (EBD);
• электронной блокировки дифференциала (EDS);
• антипробуксовочной системы (ASR).

Данная система состоит из набора входных датчиков (давления в тормозной системе, угловой скорости колес, ускорения, скорости поворота и угла поворота руля и других), блока управления и гидравлического блока.

Одна группа датчиков применяется для оценки действий водителя (данные об угле поворота рулевого колеса, давлении в тормозной системе), другая помогает анализировать фактические параметры движения машины (оценивается частота вращения колес, поперечное и продольное ускорение, скорость поворота авто, давление в тормозной).

ЭБУ ESP, основываясь на данных, полученных от датчиков, подает соответствующие команды исполнительным устройствам. Помимо систем, входящих в состав самой ESP, ее блок управления взаимодействует с блоком управления двигателем и блоком управления АКПП. От них он также получает необходимую информацию и посылает им управляющие сигналы.

Система динамической стабилизации работает, посредством гидравлического блока ABS.

Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA

ЭБУ системы курсовой устойчивости работает непрерывно. Получая информацию от датчиков, анализирующих действия водителя, вычисляет желаемые параметры движения автомобиля. Полученные результаты сравниваются с фактическими параметрами, информация о которых поступает от второй группы датчиков. Несовпадение распознается ESP как неконтролируемая ситуация, и она включается в работу.

Стабилизируется движение следующими способами:

1. подтормаживаются определенные колеса;
2. изменяется крутящий момент двигателя;
3. если автомобиль имеет систему активного рулевого управления, изменяется угол поворота передних колес;
4. если машина имеет адаптивную подвеску, изменяется степень демпфирования амортизаторов.

Крутящий момент мотора изменяется одним из нескольких способов:

• изменяется положение дроссельной заслонки;
• пропускается впрыск горючего или импульс зажигания;
• изменяется угол опережения зажигания;
• отменяется переключение передачи в АКПП;
• в случае полного привода осуществляется перераспределение крутящего момента на осях.

Насколько необходима система динамической стабилизации

Существует немало противников каких-либо вспомогательных электронных систем в автомобилях. Все они, как один, утверждают, что ESC, DSC, ESP, VDC, VSC, VSA и прочие только расхолаживают водителей и к тому же являются просто способом вытянуть из покупателя побольше денег. Свои доводы они подкрепляют еще и тем, что еще 20 лет назад, в автомобилях не было подобных электронных помощников, и, тем не менее, водители прекрасно справлялись с управлением.

Надо отдать должное, что доля истины в этих аргументах есть. В самом деле, многие водители, уверовав в то, что помощь ESC, DSC, ESP, VDC, VSC, VSA дает им практически безграничные возможности на дороге, начинают ездить, пренебрегая здравым смыслом. Итог может быть очень печальным.

Тем не менее, согласиться с противниками систем активной безопасности нельзя. Система курсовой устойчивости необходима, хотя бы как страховочная мера. Как показывают исследования, человек затрачивает намного больше времени на оценку ситуации и правильную реакцию, чем электронная система. ESP уже помогла сберечь жизнь и здоровье многим участникам дорожного движения (особенно начинающим водителям). Если же водитель отточил свое мастерство до такой степени, что система, хоть и работает, но не вмешивается в действия человека, его можно только поздравить.

Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости, помимо своей основной задачи – динамической стабилизации автомобиля, может выполнять и дополнительные задачи, такие как предотвращение опрокидывания машины, предотвращение столкновения, стабилизация автопоезда и другие.

Внедорожники, в силу высоко расположенного центра тяжести, склонны к опрокидыванию при вхождении в поворот на высокой скорости. Для предотвращения такой ситуации предназначена система предотвращения опрокидывания, или Roll Over Prevention (ROP). В целях повышения устойчивости подтормаживаются передние колеса автомобиля, и снижается крутящий момент двигателя.

Для реализации функции предотвращения столкновения системам ESC, DSC, ESP, VDC, VSC, VSA дополнительно требуется адаптивный круиз-контроль. Вначале водителю подаются звуковые и визуальные сигналы, если реакции не последовало – автоматически нагнетается давление в тормозной системе.

Если система курсовой устойчивости выполняет функцию стабилизации автопоезда на автомобилях, оснащенных тягово-сцепным устройством, то она предотвращает рыскание прицепа за счет подтормаживания колес и уменьшения крутящего момента двигателя.

Еще одна полезная функция, которая бывает особенно необходима при езде по серпантину, заключается в повышении эффективности тормозов при нагреве (название Over Boost или Fading Brake Support). Работает она просто – при нагреве тормозных колодок автоматически повышается давление в тормозной системе.

Наконец, система динамической стабилизации может автоматически удалять влагу с тормозных дисков. Активизируется такая функция при включенных стеклоочистителях на скорости свыше 50 км/ч. Принцип действия заключается в кратковременном регулярном повышении давления в тормозной системе, в результате чего колодки прижимаются к тормозным дискам, те нагреваются и попавшая на них вода частично снимается колодками, а частично испаряется.

Bikelady › Blog › Полезнейшая статья про ESP!

Привет соратникам!) Наконец-то я нашла самую подробную и полезнейшую статью про ESP. Смысл работы этой системы, конечно, многим известен и понятен, НО о ТАКИХ тонкостях, которые описаны ниже я никогда раньше не слышала ни от кого и нигде не читала! Знакомимся с новой информацией)

“Автомобильное читерство, или маленькие секреты ESP.

Зачем автомобилю система стабилизации? Явно напрашивается ответ в стиле Капитана Очевидность. Однако ESP умеет гораздо больше, нежели чем просто удерживать машину на дороге.

ESC, DSC, VSC, DSTC, VDC, PTM, CST… Как только сегодня не изгаляются маркетологи автомобильных фирм, придумывая оригинальные обозначения для, в общем-то, одной и той же системы — динамической стабилизации.

А началось всё, кстати, ровно 20 лет назад. Когда в 1995 году компания Bosch начала поставлять инновационную на тот момент электронику марке Mercedes-Benz для комплектации дорогущей двухдверки S 600 Coupe. С тех пор контролем устойчивости обзавелись даже бюджетные малолитражки, а выпуск системы наладили почти два десятка фирм по всему миру. Ещё бы, ведь в Америке и Евросоюзе продажа новых автомобилей без стабилизации в базовом оснащении вот уже несколько лет как запрещена.

Сразу скажу, в официальной терминологии систему поддержания курсовой устойчивости принято называть ESC — Electronic Stability Control. Но для простоты далее по тексту мы будем использовать именно историческое, знакомое всем, бошевское обозначение — ESP, что значит Electronic Stability Program или же (по-немецки) Elektronisches Stabilitätsprogramm. На суть дела это не повлияет.

Назначение ESP вроде бы и правда очевидно. Она призвана помочь водителю удержать машину на дороге, когда возможностей или умений человека за рулем для этого уже не хватает, или если он совершил ошибку. Одно время начинающие журналисты при описании какой-нибудь новой модели даже любили поговаривать, что, дескать, «строгий ошейник ESP мешает опытному пилоту показать всё своё мастерство». Враки, конечно, — современная стабилизация просто так вмешиваться в управление не станет. Хотя в случае опасности может это сделать довольно резко и грубо.

Но всё же доля правды в тех дилетантских словах есть. Ведь если копнуть глубже, то выяснится — на современном автомобиле ESP работает… практически постоянно! Как же так?! Давайте разбираться вместе.

Сначала поймём, откуда эта самая стабилизация вообще появилась. Фактически, ESP стала эволюционным развитием антиблокировочной системы тормозов — ABS. Ведь на современных автомобилях она позволяет контролировать тормозной контур каждого из колёс в отдельности. Скорости их вращения отслеживают специальные датчики, а блок управления по этим сигналам оценивает обстановку и выдаёт команду так называемому модулятору — хитрому блоку клапанов и гидроаккумуляторов. Именно он регулирует давление жидкости в каждом тормозном механизме, при необходимости оперативно его сбрасывая посредством откачивающего насоса с электроприводом. И вот однажды инженеры подумали — а почему бы этот самый насос не заставить работать как бы в обратную сторону? Чтобы, когда потребуется, не растормаживать, а наоборот — притормаживать одно из колёс?

Сказано — сделано. Так в середине 80-х годов прошлого века, задолго до дебюта самой ESP, родилась её первая «побочная» функция. На мощных моделях Toyota, Mercedes-Benz и BMW стали применять Traction Control (TC), то есть антипробуксовочную систему. Её назначение ясно из названия. Но всё же на всякий случай напомним, что она срабатывает, если водитель слишком сильно давит на газ, и колёса срываются в пробуксовку. Тогда, чтобы восстановить сцепление с дорогой, электроника задействует штатные тормоза и, если потребуется, уменьшает тягу двигателя. Алгоритм довольно примитивный, но эффективный. Наверное, каждый из нас зимой наблюдал в комбинации приборов жёлтую моргающую лампочку — признак работы TC. Без него стартовать на льду со светофора было бы гораздо сложнее, не так ли? Заднеприводные модели могут так вообще остаться на месте…

Но технологии шли вперёд. И постепенно электронный контроль появился не только в моторах, коробках передач или тормозах, но и в едва ли не в каждой системе машины. Это и привело к прорыву в области активной безопасности — появлению полноценной ESP. По сути, её блок управления стал главным органом чувств автомобиля. Сюда направили информацию от датчиков продольного и поперечного ускорений, поворота руля, вращения относительно вертикальной оси, нажатия на акселератор и тормоз, скорости вращения колёс и т.д., и т.п. Компьютер в режиме реального времени сравнивает текущие показатели с заложенными в память и оценивает — сможет ли, например, этот лихой водила при такой езде удержаться на траектории в повороте? Нет? Значит, пора принимать меры спасения.

Собственно, маркетологи сразу нашли, как за это зацепиться, чтобы привлечь больше покупателей. И попросили инженеров поставить в салоне автомобиля «волшебную» кнопку. В зависимости от назначения и типажа машины водителю разрешили или совсем вырубать ESP (что полезно, например, для внедорожников), или ограничивать её помощь. На моделях со спортивным уклоном это даёт возможность почувствовать себя крутым дрифтером без опаски убраться в первом же вираже. А Ferrari так пошла ещё дальше и научила свою стабилизацию поддерживать постоянный угол заноса — ведь раз человек отвалил такие деньги за суперкар, у него нет права опозориться.

Но есть у ESP и другие «секретные» функции, о которых рядовой автолюбитель обычно вообще не подозревает. Вот, например, распространённый случай. Дама в красках описывает подруге, как перед ней на светофоре резко затормозил какой-то идиот. Остановилась наша героиня в считанных миллиметрах от его бампера. Чуть бы зазевалась — и на тебе ДТП. И невдомёк нашей барышне, что ESP, скорее всего, сработала даже при торможении. Ведь, как показывает статистика, большинство из нас в экстренной ситуации бьёт по педали тормоза резко, но недостаточно сильно. Поэтому остановочный путь оказывается больше, чем мог бы быть. А электроника по нарастанию давления в системе это видит и активирует насос модулятора. Соответственно, тормозные механизмы развивают максимально возможное для данных условий усилие. Обычно такую функцию называют Brake Assist — ассистент торможения. Кстати, она может помочь не только хрупким барышням, но и брутальным мужикам, у которых на сухом асфальте и хороших покрышках тоже не хватает сил, чтобы «продавить» педаль до срабатывания ABS.

Теперь же я рискую навлечь на себя гнев автодилеров и маркетологов, поскольку раскрою их страшную тайну. Изрядная часть подобных водительских ассистентов и систем, которые зачастую входят в список опций и стоят немалых денег, на поверку оказываются… просто программными функциями ESP! Поскольку никаких дополнительных деталей в данном случае не требуется. Для активации продвинутых возможностей в буквальном смысле обычно достаточно поставить галочку в системном меню соответствующего блока управления. Само собой, для этого нужен диагностический сканер. Но такие вещи сегодня стоят копейки, так что энтузиасты многих автоклубов поставили электронный апгрейд своих машин на поток.

А между тем, практически бесплатно можно получить весьма полезные вещи. В частности, на многих моделях концерна Volkswagen легко активируется функция XDS — имитация динамической блокировки дифференциала. В поворотах ESP станет подтормаживать внутреннее разгруженное колесо, направляя крутящий момент на внешнюю шину, имеющую лучший зацеп. Тем самым, вы станете реже вспоминать, что такое снос передней оси.

Также легко можно подключить ассистент трогания на подъёме. В этом случае при отпускании педали тормоза ESP будет несколько секунд сохранять давление в тормозных механизмах — до тех пор, пока тяги мотора не станет достаточно для уверенного старта без отката назад.

Удивительно, но ESP умеет измерять даже… давление в шинах! Не напрямую, конечно, а косвенно — при помощи датчиков скорости вращения колёс. Работает простая математика. Если шина спустила, значит, её диаметр стал меньше, соответственно крутится она теперь быстрее других. Это и отслеживает блок управления. Появились подозрения на утечку воздуха? Водитель тут же увидит предупреждение в комбинации приборов.

Также косвенно ESP способна определить наличие прицепа. Раз замкнулся электроразъём (попросту — розетка) «фаркопа», значит, автомобиль превратился в тягач. Теперь система перестроит свои алгоритмы с тем расчётом, чтобы исключить характерные колебания кормы и «болтанку» — электроника просто станет в противофазе подтормаживать передние колёса. Опять же неимоверно просто, но насколько полезно!

Хотите ещё волшебства? Пожалуйста! Как вам связь ESP со стеклоочистителями и датчиком дождя? Когда они срабатывают, электроника понимает — начинается ливень, на дороге влажно и скользко. Тормозной путь будет увеличиваться. Чтобы хоть немного исправить ситуацию, модулятор поднимет давление в тормозных трубках и станет циклически подводить колодки к дискам, срезая на них водяную плёнку. Водитель этого даже не замечает, а механизмы приводятся в боевую готовность…

Святая святых — рулевое управление и то попало под вездесущее око ESP. Представьте: автомобиль заносит, водитель начинает крутить руль, но явно промахивается, допустим, не хватает опыта. Не беда! Электроника заставит электроусилитель подсказывать импульсами усилия, куда и на какой угол повернуть «баранку». Переусердствовал? Ощутишь тяжесть. Руль полегчал? Значит, всё делаешь верно. Кстати, этот же ассистент помогает при торможениях на миксте. Когда, например, левые колёса оказались на асфальте, а правые съехали на грунтовую обочину. Обычную машину тут же начнёт разворачивать, а оснащённую ESP — нет.

При необходимости стабилизация может вмешаться и в работу автоматической трансмиссии, на время заблокировав в ней переключения, чтобы скачки тяги на колёсах не нарушали баланс автомобиля.

Даже на бездорожье ESP нашлось применение. Видели, как умело современные кроссоверы без жёстких блокировок справляются с диагональным вывешиванием и прочими затруднительными ситуациями? Разгруженные колёса помолотят в воздухе немного, как вдруг автомобиль дёрнется и медленно поедет дальше. Это ESP перераспределяет тягу на покрышки, имеющие лучший контакт с грунтом. Кстати, именно датчики системы стабилизации позволили реализовать превентивное срабатывание автоматического полного привода. Муфта для передачи тяги на заднюю ось на современных SUV замыкается не по факту пробуксовки передних колёс (когда порой уже поздно), а по тревожному сигналу блока ESP.

А вот впереди крутой спуск. Активируем Hill Descent Control (HDC) — ассистент спуска с холма. Отпускаем все педали и вуа-ля! Автомобиль под хруст тормозов плавно и ровно скатывается вниз. Опять же стоит сказать спасибо ESP — это тоже часть её программы.

И, повторюсь, всё это может быть реализовано на одной агрегатной базе, без серьёзной доработки начинки машины. В компьютерном мире такая фантастика называется читерством, сродни вводу в игре секретного кода на вечную жизнь или бесконечные патроны. Но в автомобильной среде за такое не наказывают. В конце концов, задача у нас всех общая — победить дорогу. Поэтому ESP действительно работает почти всегда: и при старте с места, и в движении, и при замедлении… Так что рассматривать систему стабилизации только лишь как средство последней надежды в наши дни уже неправильно”.

Изучаем систему стабилизации: порог нестабильности

При всем разнообразии аббревиатур (ESP, DSC, TCS, ASR) системы активной безопасности имеют общего предка в лице АБС.

Появление антиблокировочной системы (AБС) дало возможность оптимизировать торможение, что существенно повысило безопасность автомобиля. Расширение влияния электроники на процессы управления оказалось вопросом времени.

ПЕДАЛЬ В ПОЛ

Первой ступенью эволюции стала противобуксовочная система (ASR, TCS, TRC). Ее задача — контроль тягового усилия на ведущих колесах и поддержание курсовой устойчивости. В различных режимах движения колёса то и дело проскальзывают, то есть возникает расхождение между действительной скоростью и окружной скоростью колес. Особенно сильно это проявляется при ускорении (пробуксовка) и замедлении (блокировка). Величина проскальзывания напрямую влияет на сцепление с покрытием и передачу усилий ускорения, замедления и поворота. В условиях замедления при превышении определенного порога AБС начинает контролировать проскальзывание, а при ускорении на помощь приходит противобуксовочная система (ПБС).

Современные ПБС могут воздействовать на пробуксовку ведущих колес двумя способами: уменьшением крутящего момента двигателя и/или подтормаживанием проскальзывающего колеса. Для «удушения» двигателя есть несколько способов: уменьшение подачи топлива, изменение угла опережения зажигания, прикрытие дроссельной заслонки (при наличии электронного дросселя). ПБС только ставит задачу модулю управления двигателем — воздействие на тормозную систему осуществляется ресурсами AБС.

Конструктивно ПБС не что иное, как модернизированная AБС. Тормозные системы современных автомобилей построены по двухконтурной диагональной схеме. К антиблокировочной системе с восемью клапанами (по два на каждое колесо) добавлены два клапана управления тяговым усилием (по одному в каждом контуре). Скорость колес отслеживается датчиками AБС. При необходимости задействовать тормоза ПБС работает в тех же трех режимах, что и AБС: повышение, удержание и снижение давления. Контуры работают сходным образом.

1 no copyright

Все схемы открываются в полный размер по клику мышки.

Приведем пример действия системы при пробуксовке переднего правого колеса. С помощью насоса и клапанов давление повышается только в контуре буксующего колеса. Дополнительный клапан ПБС изолирует контур переднего правого и заднего левого колес от главного тормозного цилиндра, иначе рабочаяжидкость уходила бы в цилиндр. Далее клапаны AБС разделяют контуры. При уменьшении пробуксовки изолируется суппорт, а насос отключается. Если проскальзывание продолжает уменьшаться, давление снижается с помощью насоса и клапанов. При необходимости цикл повторяется. У полноприводного автомобиля ПБС работает таким же образом, но дополнительно может отправлять запрос в блок управления полным приводом на перераспределение крутящего момента по осям, чтобы уравнять проскальзывание всех колес.

Пробуксовка ведущих колес опасна во многих ситуациях, особенно зимой. Все видели заднеприводные автомобили, которые поднимаются в горку чуть не боком. А при обычном движении в повороте они могут сорваться в занос. Не лучше обстоят дела и с передним приводом. Для таких машин характерен снос при резком старте или прохождении поворота «на грани». Движение по прямой тоже способно подкинуть сюрприз, если одна сторона машины окажется на льду. Страшно не само попадание на такой участок, а съезд с него: когда проскальзывающее колесо вновь обретет хорошее сцепление, машину может кинуть в сторону. Во всех подобных ситуациях ПБС регулирует проскальзывание ведущих колес.

ИДЕМ ПОД РУКУ

Следующей ступенью эволюции стала система курсовой устойчивости, или система динамической стабилизации (ESP, DSC, VSC). Этот помощник способен поддерживать заданное водителем направление движения в различных условиях. Там, где пасует ПБС, теми же средствами воздействия справится ESP.

2 no copyright

При сносе или заносе ESP воздействует на тормоза и/или крутящий момент двигателя в зависимости от ситуации. Если автомобиль не вписывается в левый поворот, ESP подтормозит заднее левое колесо, создав дополнительный момент вращения. В случае возникновения заноса в этом же повороте электронный помощник исправит ситуацию, придержав переднее правое колесо. Направленный вправо противодействующий момент погасит занос.

Система действует на упреждение, пресекая саму возможность неустойчивости. Часто водитель даже не ощущает стороннего вмешательства — лишь индикация системы дает понять, что он где-то ошибся.

3 no copyright

АПГРЕЙД

Как же доработали AБС, чтобы получить описанные возможности? В гидроблок помимо двух клапанов ПБС добавили еще два для работы ESP. А саму машину оборудовали дополнительными датчиками. Гидроблок работает в трех режимах. Два клапана (по одному на каждый контур) стоят между главным тормозным цилиндром и стороной всасывания насоса, чтобы пропустить достаточное количество тормозной жидкости при работе ESP. В остальном система работает подобно противобуксовочной, управляя давлением независимо для каждого колеса. Расходные клапаны, показанные на схеме, служат для снижения гидравлического шума тормозной жидкости в случае больших перепадов давления. Они работают механически и иногда встречаются в базовых блоках AБС.

Для определения курса автомобиля ESP использует датчик положения руля. Воздействующие на машину силы отслеживает комбинированный датчик, который оценивает величину поворота вокруг вертикальной оси и поперечные перегрузки. Также ESP определяет скорость — общую и каждого колеса в отдельности — с помощью датчиков AБС. При несоответствии параметров, когда, например, машина не вписывается в вираж (руль повернут, а она движется по прямой), система вмешивается в управление.

Датчик положения руля располагается на колонке в виде отдельного элемента либо его встраивают в комбинированный переключатель света. Существует несколько типов датчиков положения: с элементами Холла, магниторезистивные и фотоэлектрические (самые распространенные). Блок с несколькими фотоэлектрическими датчиками, состоящими из светодиодов и фототранзисторов, считывает диск с прорезями, который вращается вместе с рулем. При вращении диска свет диода воспринимается фототранзистором. Простейший блок имеет две пары датчиков, сигналы которых сдвинуты друг относительно друга. На основании разницы фаз рассчитываются угол и скорость поворота руля, а также нейтральное положение.

4 no copyright

Комбинированный сенсор определяет воздействующие на машину силы. Он включает в себя минимум два датчика, которые представляют собой разновидность акселерометра и работают как механически, так и электронным способом. Обычно это устройство располагают под передним пассажирским сиденьем или центральной консолью. Оно очень чувствительно к ударам, при установке его следует точно выверять и затягивать с определенным усилием. Небрежность может сказаться на результатах и нарушить работу ESP.

ВЕРТИКАЛЬ ВЛАСТИ

В состав систем стабилизации иногда входит датчик давления тормозной жидкости. Он нужен системе помощи при экстренном торможении, когда водитель от испуга нажимает на педаль быстро, но недостаточно сильно. «Дожиматель» мгновенно создает максимальное давление в приводе. Такие устройства делятся на механические (функция конструктивно включена в вакуумный насос) и электронные (встроены в систему стабилизации).

В последнее время функции ESP дополняют помощью при спуске с горы или электронной имитацией блокировки дифференциала. Работают они по схожему с описанным выше принципу — оценивая силы, воздействующие на автомобиль, и корректируя тормозами скорость и направление движения.

С момента создания простейшей AБС до появления современных систем стабилизации прошло не так уж много времени, и прогресс в этом направлении продолжается. Но не стоит забывать, что даже самые изощренные электронные помощники не способны отменить законы физики.

ПАЛКИ В КОЛЕСА

У ПБС есть недостатки. В некоторых экстремальных ситуациях, когда спасти положение можно только резким нажатием на газ (например, чтобы вытащить переднеприводный автомобиль из заноса), ПБС не позволит сделать это. Однако отключать систему не стоит — пользы от нее больше, чем вреда.

УЖЕ ПРОХОДИЛИ

Функцию ESP в разных машинах можно отключить полностью либо частично, когда она отодвигает порог срабатывания. Но часто отключение вообще не предусмотрено. Пожалуй, оно оправданно лишь во время гонок, контраварийного обучения и преодоления бездорожья. Во всех остальных случаях ESP окажется полезной даже для опытного водителя.

Неисправности ESP — это в большинстве своем неисправности обычной AБС, о которых мы подробно рассказывали в ЗР, 2013, № 7 . Конечно, возможны отказы дополнительных элементов, но чаще всего проблемы кроются в датчиках скорости колес.
