Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

радиатор печки (ориг. арт. 11180-8101060-00);
набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
металлические стяжки 2шт;
антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

ключи рожково-накидные (набор);
отвертки и плоскогубцы;
ножовка (понадобится в случае проведения работы без снятия торпедо);
емкость для слива старой охлаждающей жидкости;
перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 – 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.

Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Далее демонтируем и саму колонку, открутив четыре гайки ее крепления в районе электроусилителя руля и болт крепления карданчика на рулевой рейке. Это откроет доступ к посадочному месту радиатора отопителя.

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.

Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать.
Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Как снять центральную консоль на «Калине-2»

ВАЗ предлагает автомобили «Калина-2» с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы. Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются. Приступаем к рассмотрению.

Читать еще: Что делать если заклинил суппорт

Как снять центральную консоль в люксовой комплектации

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Центральная консоль Калины-2, комплектация Люкс

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Чтобы выполнить демонтаж панели «климатики», не нужно предварительно снимать ручки регуляторов, расположенные на ней, если речь идёт о комплектации «Люкс». То же относится к комплектации «Норма с климат-контролем». Во всех других вариантах исполнения используется блок управления печкой, конструкция которого не позволяет снять щиток без предварительного демонтажа ручек. Будьте внимательны.

Если щиток климат-контроля демонтирован, остаётся выкрутить два болтика и так же осторожно снять щиток медиацентра. Дополнительно эта деталь крепится девятью клипсами:

По две клипсы расположены на уровне границы решётки воздуховода;
Три клипсы с каждого бокового борта расположены на равном расстоянии;
Ещё три клипсы можно обнаружить на верхнем бортике (окна, в которые они входят, на фото обведены).

Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту. Желательно при выполнении любых действий не использовать молоток, зубило, болгарку, как показано на этом видео. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше.

Демонтаж консоли, содержащей в своём составе блок управления печкой

В некоторых комплектациях автомобиля «Калина-2», как известно, наличие климат-контроля не предусмотрено. Здесь водитель может управлять только работой печки. Щиток блока управления печкой удерживают 4 клипсы. В общем, крепление здесь используется такое же, как в комплектациях с климат-контролем, но вынуть панель блока управления не получится, если предварительно не удалить три ручки регуляторов.

Допустим, панель блока управления печкой демонтировать удалось. Тогда, останется только снять верхний щиток, который примыкает к воздуховодам. Саму эту деталь нужно тянуть на себя снизу, но предварительно необходимо выкрутить два винтика (на рисунке они обведены). Просто взять и вытащить панель не получится, нужно поджимать боковые клипсы отвёрткой. На самом деле, весь процесс показан на видео, которое мы разместили ниже.

В отсек, предназначенный для магнитолы, можно установить любое устройство типоразмера 1 DIN. Чтобы выполнить это, ничего демонтировать не требуется. Трудно представить ситуацию, в которой снимать щитки центральной консоли действительно необходимо, если рассматривать комплектацию «Норма» или «Стандарт». Тем не менее, можете воспользоваться приведёнными здесь сведениями. Помните, что все действия владелец выполняет на свой страх и риск.

Видео о разборе центральной консоли, комплектация «Стандарт»

Эффективные способы замены радиатора печки на Лада Калина

Благодаря печке в автомобиле создаются комфортные условия для водителя и пассажиров в зимнее время. Очень важно, чтобы она работала безотказно. Иногда возникающие проблемы с обогревом может решить только замена радиатора печки на Лада Калина. В статье разбираются основные неполадки радиатора, даются рекомендации по его выбору и замене.

Особенности выбора радиатора печки

Печка имеет не сложную конструкцию. Главным ее элементом является радиатор отопителя. В течение первых 20-30 минут двигатель нагревает охлаждающую жидкость до температуры 40-50 градусов, а затем она циркулирует по системе охлаждения и поступает в радиатор печки. Распространяется теплый воздух по салону с помощью вентиляторов.

На автомобили устанавливаются отопители двух видов:

Каждый вид в зависимости от свойств материала имеет свои преимущества. Теплопроводность меди меньше, чем алюминия, поэтому нагревается она медленнее. Но она и долго сохраняет тепло. Медные изделия имеют высокую ремонтопригодность, их можно большое количество раз паять.

Читать еще: Сколько должно быть давление в цилиндрах

Алюминий, наоборот, быстро нагревается и быстро остывает. Недостаток алюминиевого радиатора – низкая устойчивость к механическим повреждениям и не ремонтопригодность. Если он дал течь, то его следует менять. Плюсом приборов из алюминия является низкая стоимость.

При выборе прибора для отопления следует обращать внимание, чтобы он имел перегородки. Иногда после ремонта их убирают. Кроме того, хороший радиатор должны иметь пластиковые завихрители жидкости. Они видны, если заглянуть в патрубок. Благодаря этим пластинам эффективность устройства увеличивается на 25%.

Завихрители в патрубках

В любом случае лучше покупать оригинальные изделия, чтобы избежать подделки. Какой лучше приобретать радиатор решает владелец авто.

Основные неисправности детали

У радиатора чаще всего встречаются следующие причины неисправностей:

Засоренность каналов и сот, которая приводит к повышению давления, результатом этого является пробой трубки изнутри.
Течь. Потечь устройство может из-за воздушной пробки.
Износ. В течение эксплуатации изнашиваются патрубки.

Наиболее опасной поломкой является утечка, она может быть в одном или нескольких местах. Обнаружить течь можно путем визуального осмотра системы в целом и места соединений. Течь в медном радиаторе можно устранить путем пайки, алюминиевое изделие придется заменить.

Отопительный прибор из меди

Два распространенных способа замены

Существует два способа, как заменить радиатор печки. При первом способе не нужно снимать панель. Второй способ описан в руководстве по эксплуатации Лада Калина. Он предполагает полный демонтаж торпеды (автор видео — Gaz0014).

Первый способ (без снятия панели)

При способе без демонтажа панели необходимо выполнить следующие действия:

В первую очередь обесточивается автомобиль путем снятия отрицательной клеммы с аккумулятора.
Выкрутив 4 болта, снимаем кожух с руля.
Снимаем накладки с педалей.
Выжав до упора педаль акселератора, необходимо открутить крепления педали тормоза.
Теперь нужно демонтировать патрубки радиатора.
Далее ножовкой по металлу необходимо отпилить нижнюю часть панели.
Теперь можно демонтировать радиатор.
Перед монтажом патрубки следует укоротить на 1,5 – 2 см, чтоб легче было монтировать новое устройство.
Далее надеваются шланги.
Сборка производится в обратном порядке. Отпиленная часть панели возвращается на место.

Второй способ

Способ с полным демонтажем торпеды более сложный и трудоемкий.

Для выполнения работ следует приготовить следующие инструменты и материалы:

набор гаечных ключей;
отвертки;
нож;
новый радиатор.

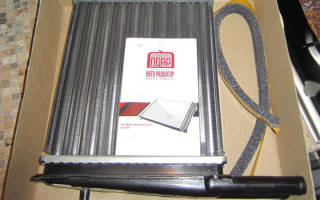

Новое изделие для Лады Калины

Замена радиатора печки на Калине вторым способом состоит из следующих этапов:

Перед тем, как снять торпеду, необходимо демонтировать декоративную накладку.
Далее откручиваем саморезы по обеим сторонам торпеды.
Затем демонтируется накладка с панели приборов под лобовым стеклом.
На следующем этапе демонтируются решетки воздуховодов.
Далее необходимо демонтировать накладку, которая содержит органы, управляющие кондиционером и печкой.
Когда будет снята накладка, можно открутить два шурупа, с помощью которых крепится панель приборов, и демонтировать ее.
Чтобы не повредить, электронный блок управления нужно отвести в сторону.
Торпеда снимается после откручивания 9 гаек крепления ее к кузову Лада Калина.
После демонтажа торпеды доступен радиатор отопления.
На следующем шаге откручиваются шурупы крепления кожуха печки, отсоединяются патрубки.
Теперь можно снимать старое и устанавливать новое устройство отопления.
Установив новый радиатор, сборку выполняют в обратном порядке.

Лада Калина без торпеды

Самым сложным является демонтаж приборной панели, так как приходится снимать очень много деталей и трогать проводку. Возвратив на место все детали, нужно завести двигатель, дать ему прогреться и проверить работу печки.

Заключение

В среднем радиатор отопления на Лада Калина выхаживает без ремонта от 3 до 4 лет. По прошествии этого времени следует готовиться к его замене, необходимо приготовить новое изделие и выяснить, как поменять радиатор печки. Каким из двух способов воспользоваться, решает каждый водитель сам. Можно воспользоваться услугами автосервиса. Выполнив замену своими руками, можно сэкономить расходы на ремонт.

Видео «Замена без снятия торпеды»

В этом видео демонстрируется замена радиатора печки Лада Калина (автор ролика — PRO.Garage).

Search

Способы замены обогревателя (радиатора отопителя) в Лада Калина

Многие владельцы автомобилей Lada Kalina знакомы с ситуацией, когда антифриз проникает в нагреватель и может сильно нагреваться, что может привести к травме водителя или пассажира автомобиля. Однако обычно это не так трагично. как лужа непонятной жидкости в центральной панели или на полу. Автомобилист сразу решает заменить неисправный радиатор отопителя, но самое интересное начинается, когда он открывает заводские инструкции и пытается выяснить, как это сделать.

Где в Калине Лада стоит радиатор отопления

Расположение радиатора отопителя в Калине настолько неудобно, что согласно инструкции по его замене, он занимает почти половину машины: снимите всю переднюю панель, сиденья, педали, не говоря уже о радиаторе и как минимум двух его насадках. За прошедшие годы, по собственному опыту, водители разработали альтернативные методы замены обогревателя, о них мы поговорим чуть позже.
Где искать печной радиатор? Почти за приборной панелью лежит корень всех проблем, связанных с ее заменой.

Читать еще: Лампочка кнопки аварийной сигнализации

Это как печной радиатор

Причины замены

Утечка охлаждающей жидкости.
Запах антифриза в салоне.
Вместо теплого воздуха, когда нагреватель включен, в салон попадает холодный воздух или антифриз.
Неудобная ситуация в машине с началом холодного сезона.

Как заменить себя: варианты

Что нужно поменять

Для демонтажа блоков вам понадобится:

Отвертка Филлипс
набор ключей
контейнер с охлаждающей жидкостью
свежий антифриз

Как сделать ручную работу (классический способ)

Согласно заводским инструкциям, разборка нагревательного блока занимает от трех до шести часов, включая подготовительный этап. Ниже мы кратко проанализируем основные этапы разборки обогревателя. Вы должны начать с отключения отрицательной клеммы аккумулятора.

Перед снятием нагревателя отрицательный вывод аккумулятора должен быть отсоединен.
Второй шаг: снять раму ветрового стекла. Снимаем аккумулятор и корпус воздушный фильтр вместе с воздуховодом.

Следуйте инструкциям для вас подложка должна быть удалена рама ветрового стекла

Выньте аккумулятор из моторного отсека.

Следующим шагом является отсоединение шлангов радиатора, которые будут сливать охлаждающую жидкость и попадать в машину.

Перед сливом охлаждающей жидкости отсоедините шланги отопителя.
Затем нужно открутить болт, крепящий нагреватель к перегородке моторного отсека.

Выключить обогреватель

Последний шаг снимите крышку нагревателя и теплообменник. Радиатор расположен под приборной панелью в пластиковом корпусе, поэтому в этом случае консоль и передние сиденья должны быть удалены из кабины. Кроме того, основному этапу работ, помимо снятия торпеды, предшествует демонтаж рулевой колонки, гидроусилителя руля и центрального тоннеля.

Замена печки радиатора на Калину 1117

Замена печки радиатора на ВАЗ 1117 Калина Сообщество Вконтакте.

Снятие и замена радиатора печи Лада Калина

В этом видео я покажу, как удалять и изменять радиатор печи на машине Лада Калина не снимая торпеды

Альтернативные методы удаления духовки

Естественно, что процедуры, описанные в руководстве, иногда растягивающиеся на недопустимо длительный период времени, пробудили воображение автомобилистов, которые изобрели свои собственные, более простые, но зачастую менее точные способы удаления радиатора печи. Метод проб и ошибок нашел жизнеспособную альтернативу.

Без снятия лобового стекла

Без снятия торпеды и панели

Другой путь. снять духовку, не снимая торпеду. Последовательность:

Слить охлаждающую жидкость.
Снятие крышки радиатора и педали газа. Снимите три гайки на 10.

Чтобы снять обогреватель без разборки торпеды, необходимо открутить крышку
Снятие стопорного кольца на шток вакуумного усилителя.

Удаляет шток педали тормоза с стопорным кольцом
Отрежьте панель за радиатором, чтобы вы могли вытащить ее, не снимая торпеду.

Радиатор снимается через разрезную оболочку.

Снятие радиатора при нажатой педали тормоза. Форсунки в моторном отсеке снимаются перед их снятием.

Наконец радиатор снят!

Вышеуказанный метод хорош тем, что он производит меньше труда и тратит впустую время, но тогда ему придется зафиксировать отверстие, оставленное в корпусе, звукоизоляционным материалом или вибрирующим слоем.

Различные способы заменить видео

Алгоритм кондиционирования воздуха Алгоритм

Калина с кондиционером имеет два радиатора отопления и отличается от моделей без климат-контроля в салоне. Есть два излучателя, потому что один из них пропускает фреоновый кондиционер, а другой — другой. антифриз, как в машине без кондиционера. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов, в зависимости от его положения. Сложнее будет разобрать такую конструкцию и самостоятельно заменить необходимые элементы.

Чтобы понять, что печь стала непригодной для использования, она не выходит сразу, потому что текущая жидкость быстро испаряется и напоминает только специфический запах. При замене радиатора аккуратно соберите детали, которые необходимо снять, не отклоняйтесь от инструкций и следуйте инструкциям по технике безопасности.
