Стартер крутит при выключенном зажигании

Электростартер автомобиля: принцип работы и неисправности

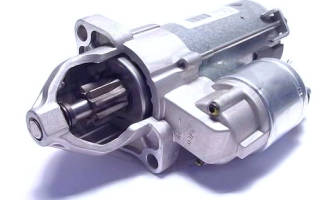

Стартер автомобиля – навесное оборудование транспортного средства, необходимое для вращения коленвала двигателя для его запуска. Сам стартер (входит в систему электрического запуска мотора) фактически представляет собой электродвигатель постоянного тока, получающий питание от АКБ.

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

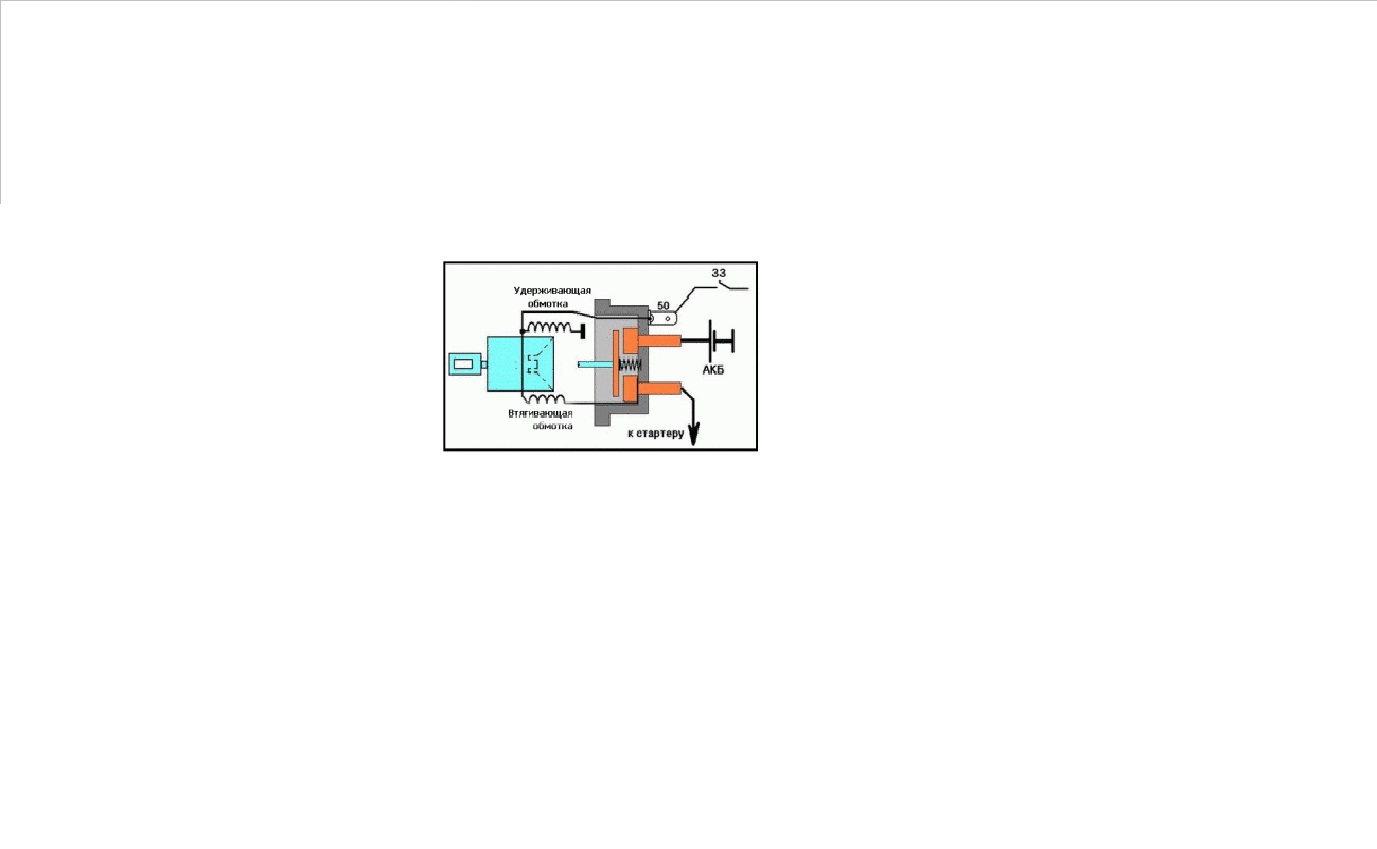

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя.

Итак, если двигатель не заводится, в первую очередь необходимо проверить заряд аккумулятора, так как после многократного запуска стартера аккумулятор может попросту разрядиться. В этом случае АКБ нужно будет зарядить.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

• Под воздействием больших токов происходит подгорание медных контактов, при котором стартер начинает слабо крутить. Проблема решается зачисткой контактов или их заменой на новые.
• Самая распространенная неисправность это износ втулок (стартер «башмачит»). Как мы знаем, вал ротора расположен в двух втулка. Если эти втулки изнашиваются, вал, перекашиваясь, начинает цепляться своим ротором за статор. При этом происходит не только механическое трение, но и короткое замыкание.
• В этом случае стартер крутит очень медленно, это можно определить на слух. При такой работе быстро раскрутить двигатель ему не удается, к тому же идет большая нагрузка на АКБ. Стартер необходимо снять для замены неисправных втулок.

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

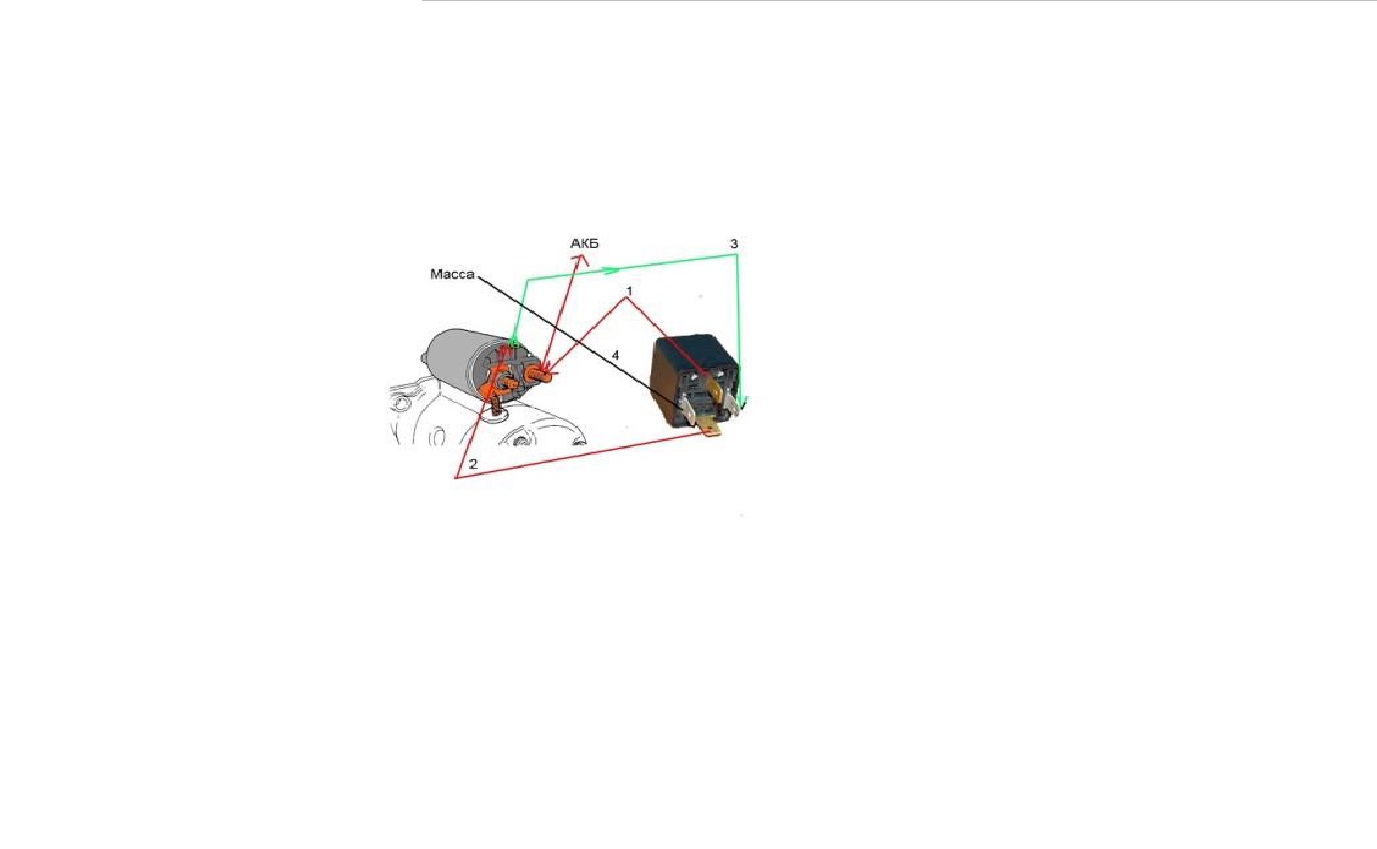

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Что в итоге

Как видно, любые проблемы с запуском двигателя являются поводом для проведения диагностики. При этом если виновником является стартер, тогда проблема часто имеет свойство прогрессировать.

Такие симптомы указывают на то, что в дальнейшем высока вероятность необходимости ремонта/замены не только самого стартера, но и маховика (причем сам маховик является дорогостоящей деталью). По этой причине диагностику стартера оптимально выполнять сразу после появления первых признаков неисправностей.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Что делать, если стартер крутит, при этом двигатель не схавтывает. Проверка системы питания, зажигания, электронного управления ДВС и т.д. Рекомендации.

Система запуска двигателя внутреннего сгорания: электрический и воздушный пуск ДВС. Принцип работы, особенности эксплуатации, рекомендации.

Стартер не выключается после пуска двигателя

В этой статье мы рассмотрим часто встречающуюся неисправность стартера, когда стартер автомобиля вращается вместе с двигателем. Самое разрушительное воздействие на стартер оказывается, когда стартер продолжает работать после запуска двигателя, это значит стартер не выходит из зацепления, и на его силовых контактах или на контактах предпускового искрогасящего реле осталось напряжение, так же мог засориться вал якоря стартера, и бендикс заклинило на валу, и он не выходит из зацепления.

В этом случае неисправность будем искать в контактной группе втягивающего реле, или в контактной группе замка зажигания, так же проверим бендикс стартера. Рассмотрим эти неисправности, каждую отдельно. Давайте подумаем, как может случиться такая неисправность? Напряжение на контактную группу втягивающего реле идёт от аккумулятора на -замок зажигания далее на- искрогасящее реле потом на — втягивающее реле, на щёточный узелки в конце на ротор. Из выше сказанного следует, что пока мы не повернём ключ в замке зажигания в положение «Старт», ток с замка зажигания не замыкает понижающее реле, откуда плюс идёт на силовую клемму контактной группы втягивающего реле. Значит, первым слабым звеном в этой цепочке неисправностей будет замок зажигания, или понижающее реле если такое предусмотрено.

Чтобы определить, какой из этих узлов вышел из строя, можно следующим образом: находим в моторном отсеке тонкий провод, идущий на контакт управления втягивающего реле. Обычно на этом проводе имеется штекерное, или иное соединение. Разъединяем его и на том конце провода, который идёт на управление втягивающего реле, после его отсоединения меряем напряжение вольтметром. При повороте ключа в положение «СТАРТ» там должен появиться ток 12вольт для легковых автомобилей, и 24 для грузовых. При повороте ключа зажигания в нейтральное положение ток на проводе управления втягивающего реле должен пропадать. Так же можно проверить исправность контрольной лампой. При повороте ключа лампа загорается, при нейтральном гаснет. Если ток на проводе управления втягивающее реле не пропадает, то отбраковываем замок зажигания, или понижающее реле. Замок зажигания временно можно заменить кнопкой пуска, включённой в цепь управления агрегатом, через понижающее реле. Наши мастера профессионально установят если это требуется такую кнопку на ваш автомобиль, вам достаточно позвонить и записаться на ремонт в нашей мастерской. Потухшая лампа или отсутствие сигнала вольтметра говорит о том, что неисправность следует искать в контактной группе втягивающего реле реле. Или у вас заклинил бендикс на валу стартера, и продолжает крутиться вместе с двигателем. Чтобы проверить и произвести ремонт стартера, его нужно будет снять с автомобиля. В нашей мастерской есть услуга позволяющая снять стартер с автомобиля, и после того как произведён ремонт стартера, установить стартер на автомобиль обратно. Точно такая же диагностика проводится тогда, когда стартер не срабатывает, после команды «пуск». Тогда нужно тонким проводом от плюсовой клеммы аккумулятора, коснуться управляющего контакта, находящегося на втягивающем реле.

Если реле исправно, то агрегат должен сработать, если стартер не реагирует, то проверяем замок зажигания, или понижающее искрогасящее реле. Если замок зажигания исправен, с него идёт сигнал при повороте ключами искрогасящее реле исправно, то тогда снимаем стартер с автомобилями начинаем проверять непосредственно его. Затруднённое, медленное вращение якоря или его подклинивание при пуске, говорит о том, что нужна замена втулок. В некоторых случаях, когда стартер не выключается после пуска двигателя, не будем исключать, что вам потребуется купить новый. Иногда его дешевле и проще заменить на новый, ведь когда стартер не выходит из зацепления все его составляющие испытывают колоссальные нагрузки, подгорает втягивающее реле, разрушается якорь, и ломает на куски щёточный узел. В нашей практике по ремонту стартеров и генераторов, мы часто встречаем эту неисправность, и при вскрытии задней крышки, из стартера высыпается кучка размолотой щёточной пыли и металлических осколков, это всё из чего состоял раньше щёточный узел и якорь.

Стартер крутит при выключенном зажигании

Опции темы

Стартер крутит до бесконечности, пока не снимешь клемму с АКБ

Стартер крутит до бесконечности,пока не снимиш клему с АКБ!
Проблема появилась сегодня во время разслабляющей вечерней покатушки.
Машина ВАЗ 2110

Вообщем суть! Поворачиваю ключ в первое положение все хорошо, во второе начинает крутить стартер, но та штука которая двиг крутить начинает не вылазиет.Ключ на положение 0. А стартер все равно крутить!Тоесть крутит при полность выключенном зажигание и вынутом ключе! Не растерялся(уже научин) достал ключи и быстро скинул клему! Покурил,подумал.Снова накидываю клему,стартер начинает опять жужжать. Снимаю клему.Тыкаю релешки к6 и т д! Накидывая переодически клему для проверки,но ничего не меняется.КАк только накидываеш клему стартер начинает сразу работать. Повторюсь работает стартер не крутя двиг а просто жужжит. Так же скидывал + со стартера. Накидваю клему,опять жужжит стартер.Уже без +.В этоге сняв со стартера минус(ту клему которая к нему прикручивается гайкой). Накинул клему на АКБ и завелся с троса (СПАСИБО БРАТУ). ПРИЧЕМ пока полностью не снял + и — со стартера ,при накидывание клему минус на АКБ она сильно искрила. А как стартер обесточил ,при накидвание минуса на АКБ уже небыло таких искр.

Что еще проверить? Проверял релешки , предохранители,замок зажигания новый.

не много напутал
снимал с начала провод управления тяговым реле!
А потом и ту клему которая прикручивается к стартеру!
И только после сняти обеех контактов стартера,смог накинуть клему АКБ без сильных искр.видимо что-то внутри стартера произошло? Замыкание?

Втягивающее реле замкнуто,по какой причине,будет видно после разборки стартера.

На ВАЗ 2109 при выключенном зажигании стартер крутит. Втягивающее проверял. Пятаки не прилипли?

• Стартер крутит после выключения зажигания на ВАЗ 21074 – 3 ответа
• Стартер не крутиться в ВАЗ 2108 – 2 ответа
• Не срабатывает стартер в ВАЗ 2109 – 2 ответа
• Отказывают стартеры в ВАЗ 2109 – 2 ответа
• Не срабатывает стартер, ВАЗ 2108 – 6 ответов

Такое бывает именно когда «пятаки залипают». Происходит это внутри втягивающего реле — замыкаются силовые контакты. И откуда вы знаете что «пятаки» не прилипли? Разбирали реле?

Для такой ситуации, как вы написали, другой вариант и невозможен. Потому что напряжение передаётся в стартере только при перемыкании этих силовых болтов «пятаком».
Хотя есть один вариантик — может эти болты у вас контачат между собой снаружи?

Покупка стартера не обязательна. Достаточно заменить втягивающее реле на стартере. Ну и неплохо бы, если стартер разобрать, почистить от грязи, заменить щётки.
И проверьте состояние втулки в корпусе блока, не разбита ли она там (это если действительно мотор ваз2108/2109).

Что делать если после запуска двигателя стартер продолжает крутить?

Описываю ситуацию: Ранним утром Вы собираетесь на работу, садитесь в авто, заводите. Вдруг вы слышите, что после запуска двигателя стартер продолжает крутиться. Вы вынимаете ключ зажигания, двигатель глохнет, но стартер продолжает работать. Самое страшное, что может случиться – сгорит стартер. Ему достаточно минуты, и он больше не жилец.

Что нужно делать в данной ситуации?

Открываем капот и снимаем «массу» с аккумулятора. Но так же, перед тем как снять «массу», можно попробовать нажать на педаль газа – кому то это помогает (всё же этого делать не рекомендуется, т.к. вероятность сгорания стартера возрастает.

Почему при выключенном зажигании стартер продолжает крутить?

Первым делом вам нужно проделать следующую операцию:

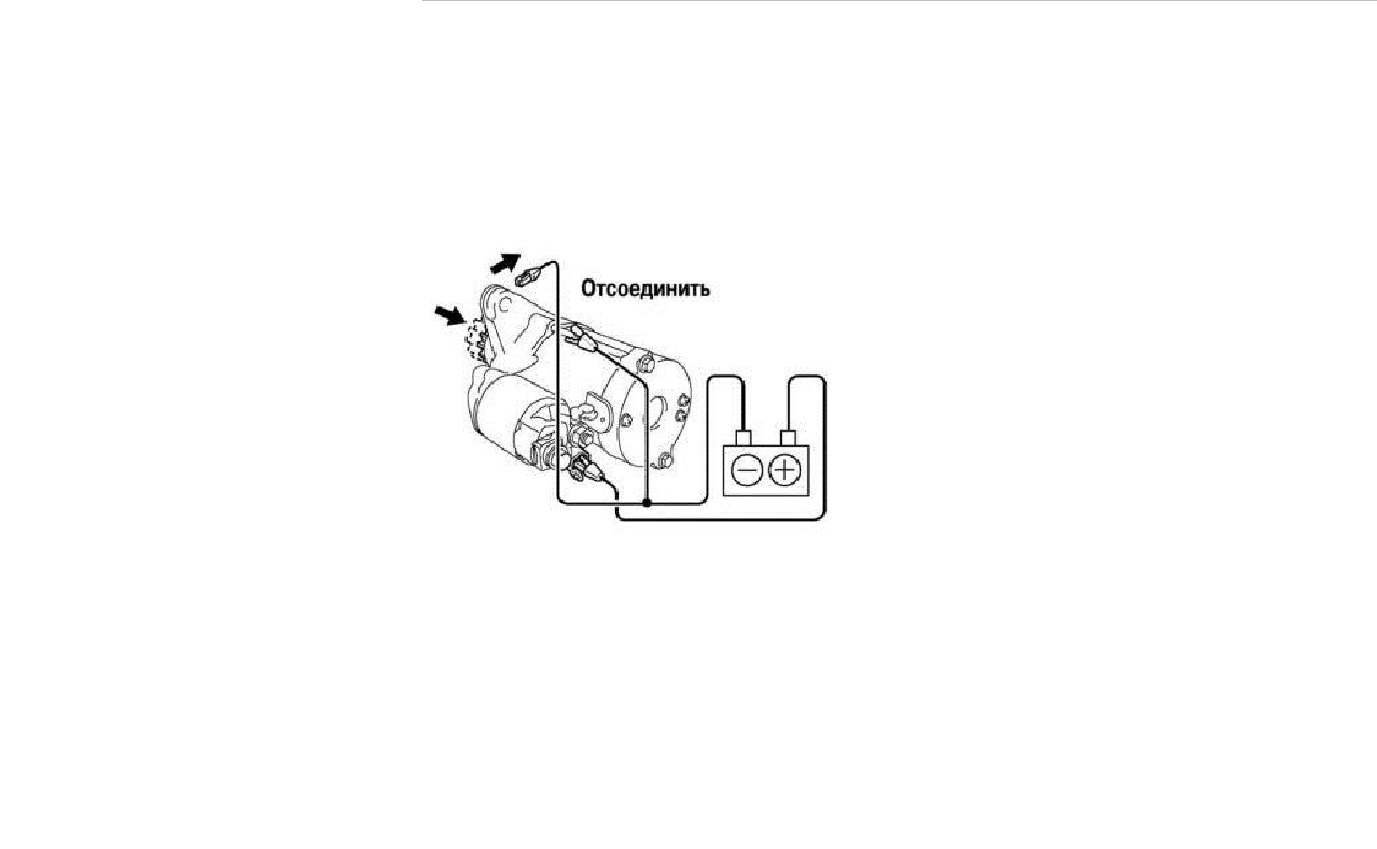

1) Отсоединяем красный провод от втягивающего реле стартера

2) Одеваем снятую клемму «массы» обратно на аккумулятор

Если стартер молчит, значит проблема в контактной группе, если продолжает работать – проблема во втягивающем реле.

Контактная группа – если проблема кроется в контактной группе, то нужно просто напросто заменить её. Меняется она из салона, откручиваем крепления кожуха рулевой рейки, снимаем его и меняем.

Втягивающее реле – первое ,что можно сделать – постучать по нему (например ломиком или плоскогубцами). Скорее всего залипли пятаки, удары по корпусу могут привести втягивающее «в норму». Можно разобрать и проверить, возможно пятаки залипают из-за смазки, которая густеет на морозе и «склеивает пятаки». На крайний случай заменяем втягивающее реле. Главная страница
