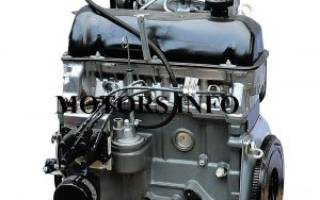

Мотор ВАЗ 21067

мотор ВАЗ 21067:

Тип — рядный
Тип привода — цепь
Количество цилиндров — 4
Клапанов на цилиндр — 2
Тип питания — инжектор
Материал блока цилиндров — чугун
Материал головки блока цилиндров — алюминий
Диаметр цилиндра — 79 мм
Ход поршня — 80 мм
Объем двигателя — 1598 куб. см.
Степень сжатия — 8.5
Мощность мотора — 73.6 л. с. на 5400 об/мин.
Крутящий момент — 116 н*м на 3000 об/мин.
Расход топлива — город 10 л. Трасса 7.2 л. Смешанный цикл — 9.8 л.
Паспортный расход масла — до 700 гр.
Используемые свечи — DENSO W20EPR, NGK BPR6ES, BOSCH WR7DC, А17ДВРМ
Рекомендуемый интервал замены масла — 5-7 тыс. км. пробега
Объем масла в системе — 3,7 л.
Рекомендуемые масла — 5W30, 15w40, 5w40, 10w40.
Интервал регулировки клапанов — 8 тыс. км. Зазоры Впуск/ Выпуск — 0.15 мм.
Объем охлаждающей жидкости в системе — около 9 литров.
Ресурс по данным производителя — 125 тыс. км.
По факту на хорошем масле и при правильном уходе 200 тыс. км. и более

Мотор ВАЗ-21067 устанавливался в автомобили ВАЗ 2105 и ВАЗ 2107 последних годов выпуска. Корни идут с мотора ВАЗ 2101, выпущенного в 1970 году.

Минусы мотора ВАЗ 21067:

Необходимость частой регулировки тепловых зазоров клапанов в головке блока цилиндров (интервал около 8 тыс. км. пробега)

Повышенный износ распределительного вала : самое слабое место классических моторов. Проблема заключается в недостатке самой конструкции системы смазки распредвала. Отсутствие требуемого давления масла ярко проявляется на холостом ходу. Чтобы увеличить ресурс распредвала классики лейте качественное масло, меняйте его вовремя. Время от времени механическим манометром проверяйте давление в системе смазки мотора.

Недостаточная производительность системы охлаждения : На инжекторном моторе смесь беднее, следовательно греется он чуть сильнее при прочих равных. И если для старого карбюраторного двигателя ВАЗ 2101 объемом 1.2 литра системы охлаждения хватало, то мотор ВАЗ 21067 имеет больший объем и мощность, поэтому в летнюю жару по пробкам электро-вентилятор включается очень часто, при активной езде ситуация еще хуже. Даже при условии полной исправности системы охлаждения. Кстати говоря, подшипник электро-вентилятора не отличается особой отказоустойчивостью.

Довольно высокий расход топлива — следствие его тракторного типа и старой конструкции. Зимой с прогревами в маленьком городе цифра расхода может составить порядка 13-15 литров на сотню.

Маленькая мощность с литра — опять же следствие его не современной конструкции.

Небольшой ресурс и проблемность навесного оборудования: По данным производителя ресурс очень мал и составляет 125 тыс. км. На практике классический мотор имеет ресурс около 200 тыс. км. Распространенные проблемы с навесным оборудованием двигателя:

Ресурс насоса водяного охлаждения (помпы) варьируется от 40 до 70 тыс. км. пробега.
Генерато р . Частое явление неисправности диодного моста. За состоянием реле регулятора напряжения (щеток) лучше следить хотя бы раз за год эксплуатации. Генератор и помпа приводятся в действие одним ремнем, его ресурс — 20-40 тыс. км. В корпусе генератора классики установлено 2 подшипника, ресурс которых относительно не велик. Особенно если чрезмерно натягивать приводной ремень.
Втягивающее стартера также способно доставлять неприятности. Если уж «залезли» туда, то лучше сразу поменять обе втулки и щетки.
Термостат при использовании некачественной охлаждающей жидкости или, еще хуже, воды в системе охлаждения — часто приводят к заклиниванию термостата в одном положении.

В целом основные проблемы при эксплуатации вытекают из откровенно плохого качества запасных частей для классического семейства автомобилей АВТОВАЗА.

Плюсы мотора ВАЗ 21067:

Цена на его ремонт и обслуживание . Даже капитальный ремонт можно уложить в рамки 10 тыс. рублей, что приятно.

Ремонтопригодность. Фразу «ремонтируется в поле молотком» можно отнести ко всему семейству классических моторов.

Инжектор . В сравнение с его прошлыми карбюраторными собратьям инжекторный мотор ВАЗ 21067 не требует постоянного контроля: Настройки углов зажигания. Регулировки, чистки карбюратора. Расход топлива мотора ВАЗ 21067 все-таки меньше чем на карбюраторном варианте. В целом на инжекторе двигатель работает стабильнее и резвее. Холодный зимний запуск также облегчен: никаких «подсосов», мотор сам выходит на прогревочные обороты, никаких «дерганий» на холодном двигателе. Время от времени нужно делать диагностику, блок управления двигателем покажет ошибки (если они есть).

Читать еще: Свистит помпа на горячую

Простота тюнинга.

Даже простым планированием головки блока цилиндров на 1-1.5 мм. (тем самым поднимая степень сжатия мотора ВАЗ 21067) Удалением катализатора и прошивкой блока управления двигателем можно не плохо поднять отдачу и снизить расход топлива двигателя ВАЗ 21067. В этом случае желательно будет уже использовать в качестве топлива АИ-95. С такой доработкой автомобиль на трассе в среднем потребляет 6.7 литров «95го» при скорости 90 — 120 км в час.

На форумах люди пишут огромные труды по доводке и тюнингу данного семейства двигателей — доработка каналов головки блока цилиндров, облегченные клапана, кованая шатунно-поршневая группа, усиленные пружины клапанов, широко фазные распредвалы, не стандартные впускной и выпускные коллектора, дросселя, турбонаддув, компрессоры и так далее…

ВАЗ 2107 инжектор: технические характеристики, отзывы владельцев

Автомобиль ВАЗ 2107 был создан на базе модели 2105. Новый седан рассчитан на 5 мест, был оснащен 5-ступенчатой механической коробкой. В серию машину пустили в 82-м году.

Изначально в качестве силового агрегата использовали карбюраторный мотор от автомобиля ВАЗ 2103. На последующие модели и модификации также ставили карбюраторные ДВС. Для экспортных моделей 21073 был разработан новый инжекторный агрегат. Он обладал достаточной мощностью, а также экономичностью. Объем двигателя составлял 1,7 л. Далее инжекторы начали устанавливать и на все «семерки». Это был более современный двигатель (ВАЗ 2107 инжектор) с объемом в 1,6 л. Это позволило обеспечить соответствие существующим нормам экологии.

Давайте разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автолюбителей не утихают до сих пор. Но оставим эти споры профессионалам. А начинающие автолюбители просто должны знать, как эта систем устроена и как она работает.

Совсем не обязательно, что автолюбителям пригодятся эти знания для самостоятельных ремонтов. Однако знание – сила. Эти знания нужны хотя бы для того, чтобы начинающий автолюбитель не был обманут ушлыми механиками из СТО за углом.

История этого устройства начинается с 1951 года. Именно тогда известная компания «Бош» установила такую систему впрыска на 2-тактный мотор одного спортивного автомобиля. Затем в 1954 году известный и популярный производитель автомобилей «Мерседес» также начал комплектовать свои моторы новой системой.

Серийное использование инжекторов началось в конце 70-х. Уже тогда было ясно, что это устройство работает лучше, чем привычные карбюраторные системы.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами распределенного, а также прямого электронного впрыска.

Принцип работы инжектора в системе питания

Система впрыска предназначена для подачи топлива при помощи прямого впрыска с помощью форсунки непосредственно во впускной коллектор цилиндра. Поэтому автомобили с распределенной системой впрыска называются инжекторными.

Классификация способа впрыска зависит от того, по какому принципу работает система, а также по тому, где инжектор установлен, и сколько их в автомобиле.

Все современные автомобили осуществляют впрыск топлива при помощи распределенной системы. То есть для каждого цилиндра существует своя форсунка. Принципы работы основаны на сигналах микроконтоллера, который получает информацию от множества датчиков. Затем по этой информации контроллер либо открывает, либо закрывает форсунки.

ВАЗ 2107 инжектор: устройство

В автомобилях ВАЗ 2107 установлена распределенная система впрыска. Она работает в паре с электронной системой управления двигателем. Ее называют ЭБУ. Она при помощи многочисленных датчиков контролирует подачу и количество воздуха и топлива, которые поступают в цилиндры. Также ЭБУ при необходимости запускает или выключает топливный насос, управляет образованием искры на свечах зажигания, а также корректирует углы зажигания. Кроме всего этого, ЭБУ регулирует частоту, с которой вращается коленвал на холостом ходу, а также при необходимости запускает охлаждающей вентилятор и контролирует систему охлаждения.

Схема работы инжекторной схемы питания на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать никаких затруднений даже у начинающих.

Во-первых, система питания начинается с бака, в котором хранится топливо, и топливного фильтра. Затем при помощи топливного насоса через фильтр смесь проходит к топливной рампе. На рампе смонтирован специальный регулятор давления, который регулирует процесс подачи топлива к форсункам ВАЗ 2107 инжектор.

При помощи этого регулятора создается давление в 300 мПа, а лишнее топливо отправляется обратно в бак. Форсунки открываются и закрываются посредством электрических импульсов, которые поступают от электронного блока управления. Они призваны обеспечить одновременную подачу топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленвала.

Читать еще: Почему машина едет на ручнике

Сколько горючей смеси попадет в цилиндры, зависит от времени, при котором форсунки открыты. Это время регулируется контроллером по информации, полученной с датчиков.

Датчики (ВАЗ 2107 инжектор), установленные на двигателе, отдают всю необходимую для этого информацию. Например, датчик коленвала выдает информацию, по которой контроллер рассчитывает время между импульсами для форсунок. Если режим работы силового агрегата повышенный, то система увеличивает время открытия форсунок. Контроллер рассчитывает время исходя из информации из дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электрической сети авто, поэтому в случае понижения напряжений, увеличивается время открытия форсунок. Все режимы работы мотора и инжектора управляются контроллером. Таким образом обеспечивается регулировка состава топливной смеси и работа форсунок на автомобиле ВАЗ 2107 “инжектор”.

Система зажигания

Здесь не применяют традиционные устройства. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) укомплектовывается одним модулем, который состоит из двух катушек, а также электроники. В системе не применяется ни одной подвижной детали.

Как работает система впрыска на «семерке»?

То, сколько топлива будет подаваться через форсунки в цилиндры, регулируется при помощи электрического импульса от блока ЭБУ. Блок рассчитывает количество горючего, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленвал начинает прокручиваться, самый первый импульс от датчика холостого хода заставляет ЭБУ включить все форсунки. Самый первый впрыск проходит каждый раз при запуске. Сколько будет длиться импульс, зависит от температуры.

Когда водитель включает зажигание, запускается реле бензонасоса и создает давление в топливной магистрали. Далее компьютер проверяет температуру и рассчитывает, сколько воздуха и топлива нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 инжектор, кстати, более экономичен, чем его карбюраторные аналоги. Это достигается за счет более точной дозировки горючего.

Генератор

ВАЗ 2107 инжектор, кроме всех этих устройств и датчиков для правильной работы системы впрыска, снабжается еще и генератором. Он необходим для заряда аккумуляторов и питания всех потребителей электричества и системы впрыска в том числе.

Как работает генератор ВАЗ 2107 модели? Инжектор дозирует топливо в цилиндр, после чего авто приводится в движение. В этот момент генератор вырабатывает необходимое напряжение для заряда батареи и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов непосредственных владельцев, то они, как всегда, очень спорные. Многие из водителей и владельцев этого автомобиля жалуются на большой расход топлива, на низкую динамику ВАЗ 2107 модели. Инжектор при этом они не ругают. Также многие водители говорят, что их все устраивает и в конструкции автомобиля, и в конструкции и работе системы питания. Некоторые вообще не любят продукцию российского автопрома, поэтому всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили инжекторную систему впрыска по достоинству. И многие стали устанавливать инжекторы на обычные карбюраторные машины. Сегодня можно приобрести новый или б/у комплект, который включает в себя все необходимое для работы системы.

Сколько стоит установить инжектор на ВАЗ 2107? Цена данного апгрейда составляет порядка 20000 рублей. Но такая замена обязательно себя окупит в будущем.

Итак, мы выяснили, как работает на “семерке” двигатель и генератор. ВАЗ 2107 инжектор намного лучше своего карбюраторного собрата.

Технические характеристики ВАЗ 2107

Модификации ВАЗ 2107

LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-21072 (двигатель 2105, 1,3 л (1290 см3), 8 кл., карбюратор, ременный привод ГРМ)

LADA-21073 (двигатель 1,7 л (1689 см3), 8 кл., моновпрыск – экспортная версия для европейского рынка)

LADA-21074 (двигатель 2106, 1,6 л (1569 см3), 8 кл., карбюратор)

LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределенный впрыск, Евро-2)

LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)

LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределенный впрыск, Евро-2)

LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределенный впрыск, Евро-3)

LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)

LADA-21075 (двигатель 1,5 л, (1524 см3 – 75 л.с. и 1524 см3 – 65 л.с.), 1982 – 2012 г.в.)

LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременный привод ГРМ – экспортная версия для Великобритании)

LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор – экспортная версия для Великобритании)

LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)

LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Читать еще: Обд разъем ваз 2112 европанель

Эксплуатационные характеристики ВАЗ 2107 семерка

Максимальная скорость: 155 км/ч
Расход топлива на 100км по городу: 8.9 л
Объем бензобака: 39 л
Снаряженная масса автомобиля: 1030 кг
Допустимая полная масса: 1430 кг
Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1450 см3
Мощность двигателя: 71 л.с.
Количество оборотов: 5600
Крутящий момент: 104/3400 н*м
Система питания: инжектор
Турбонаддув: нет
Газораспределительный механизм: OHC
Расположение цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 76 мм
Ход поршня: 80 мм
Степень сжатия: 8.5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Дисковые
Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель руля: нет

Трансмиссия

Привод: Задний
Количество передач: механическая коробка – 5
Передаточное отношение главной пары: 3.9

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4128 мм
Ширина машины: 1620 мм
Высота машины: 1435 мм
Колесная база: 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 325 л

Производство

Год выпуска: с 1982 по 2012

Устройство и особенности инжектора ВАЗ 2107

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным. Только с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

Режим употребления в городе – 8,5 литров100 км;
Расход топлива при скорости 90 кмч – 6,9 – 7,0 литров100 км;
Расход при скорости 120 кмч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

Высокие требования к качеству топлива, его октановому числу;
Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.
