Цоколь фары ваз 2109
Цоколь фары ваз 2109
Применяется лампа лампа АКГ12-60 55
Лампы накаливания автомобильные кварцевые галогенные
Выполняют функции дальнего и ближнего света и противотуманных огней.
Номинальная мощность, Вт
Световой поток, лм
Габаритные размеры (длина х диаметр), мм
Обязательно отключите аккумуляторную батарею.
Лампа ближнего/дальнего света галогеновая и при работе нагревается до высокой температуры. Не касайтесь колбы руками: на ней останутся жирные следы, вследствие чего лампа быстро перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной в спирте.
Откройте капот. Поверните на 90° против часовой стрелки крышку корпуса фары и снимите крышку.
Отсоедините колодку с проводами от патрона лампы.
Выведите оба конца пружинного зажима из прорезей.
поверните пружинный зажим вниз.
Вставьте новую лампу, не касаясь пальцами стеклянной колбы. Заведите концы пружинного зажима в прорези. Подсоедините колодку с проводами и закройте крышку, повернув ее на 90° по часовой стрелке.
Замена ламп габаритного света ВАЗ-2109
Откройте капот. Поверните на 90° против часовой стрелки крышку корпуса фары и снимите крышку.
Выньте патрон с лампой.
Немного нажмите на лампу, поверните в прорези и выньте из патрона.
Вставьте новую лампу так, чтобы выступы на цоколе лампы вошли в прорези патрона, слегка надавите на нее и поверните до фиксации. Вставьте патрон в фару и закройте ее крышку.
Замена лампы переднего указателя поворот ВАЗ-2109
Используется лампа А12-21-3. На лампе указателя переднего поворота указаны только мощность и напряжение.
Лампы накаливания автомобильные
Для использования в осветительной и светосигнальной аппаратуре автомобилей.
Номинальная мощность, Вт
Световой поток, лм
Габаритные размеры (длина х диаметр), мм
Отсоедините колодку с проводами от патрона лампы. Для доступа к лампе с правой стороны можно снять бачок омывателя и отодвинуть его в сторону (не отсоединяя шланги); с левой стороны можно снять аккумуляторную батарею.
Поверните патрон лампы против часовой стрелки и выньте его.
Слегка нажмите на лампу, поверните и выньте ее из патрона.
Вставьте новую лампу так, чтобы выступы на цоколе лампы вошли в прорези патрона, слегка надавите на нее и поверните до упора. Вставьте патрон в корпус и поверните по часовой стрелке до фиксации. Подсоедините колодку с проводами.
Замена лампы бокового повторителя указателя поворота ВАЗ-2109
Используется лампа А12-3-1.
Лампы накаливания автомобильные А12-3-1
Лампы накаливания автомобильные
Для использования в осветительной и светосигнальной аппаратуре автомобилей.
Номинальная мощность, Вт
Световой поток, лм
Габаритные размеры (длина х диаметр), мм
Патрон лампы бокового повторителя находится внутри ниши переднего колеса. Выверните передние колеса на максимальный угол и выньте патрон из корпуса, не снимая резиновый чехол.
Замените лампу. Лампа без цоколя сидит в патроне за счет натяга.
Вставьте патрон в корпус повторителя.
Замена ламп заднего фонаря ваз-2109
Применяется лампа габаритного света заднего фонаря А12-5 а лампа А12-21-3 применяется для противотуманного света заднего фонаря, света заднего хода, сигнала торможения, указателя поворота заднего фонаря.
Лампа габаритного света заднего фонаря А12-5. На лампе указаны только мощность и напряжение.
Лампы накаливания автомобильные
Для использования в осветительной и светосигнальной аппаратуре автомобилей.
Подбор цоколей ламп для автомобилей ВАЗ
В списке мы привели самые распространенные модели выбранной марки автомобиля.
(Сокращение ПТФ – противотуманные фары)
| Марка | Вид лампы | Цоколь |
| 1113 Ока |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 1117 Калина |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1118 Калина |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1119 Калина |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 2105 Жигули |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2106 Жигули |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2107 Жигули |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2108 Самара |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2109 Самара |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 21099 Самара |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2110 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2111 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2112 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2113 Самара-2 |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2114 Самара-2 |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2115 Самара-2 |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H3 | |
| 21213 Нива |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 21214 Нива |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2123 Chevrolet Niva в одной лампе ближний/дальний |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | Н3 | |
| 2123 Chevrolet Niva раздельный ближний/дальний |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | Н3 | |
| 2131 Нива |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2170 Приора |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11/H3 | |
| Гранта | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H11 |
ВНИМАНИЕ. Данная информация имеет ознакомительный характер. Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.
Цоколь фары ваз 2109
В списке мы привели самые распространенные модели выбранной марки автомобиля.
(Сокращение ПТФ – противотуманные фары)
| Марка | Вид лампы | Цоколь |
| 1113 Ока |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 1117 Калина |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1118 Калина |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1119 Калина |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 2105 Жигули |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2106 Жигули |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2107 Жигули |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2108 Самара |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2109 Самара |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 21099 Самара |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2110 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2111 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2112 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2113 Самара-2 |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2114 Самара-2 |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2115 Самара-2 |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H3 | |
| 21213 Нива |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 21214 Нива |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2123 Chevrolet Niva в одной лампе ближний/дальний |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | Н3 | |
| 2123 Chevrolet Niva раздельный ближний/дальний |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | Н3 | |
| 2131 Нива |
Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2170 Приора |
Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11/H3 | |
| Гранта | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H11 |
ВНИМАНИЕ. Данная информация имеет ознакомительный характер. Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.
Передние фары на ВАЗ 2109, впрочем, как и в моделях 2108 или 21099, выполняются в едином корпусе, который объединяет в себе следующие световые приборы:
- ДХО;
- ближний свет;
- дальнее освещение;
- габариты;
- поворотники.
Ближний свет ВАЗ 2108, 2109, 21099 должен освещать дорожное покрытие, чтобы водитель мог видеть находящихся на небольшом расстоянии участников дорожного движения. Ближний свет горит несколько ассиметрично — при правостороннем движении левая часть дороги освещается чуть хуже.
Ближний свет ВАЗ 2109
Фара ваз 2114 очень похожа на фары ваз 2109 и состоят из:
- пластикового корпуса. На нем размещены другие элементы освещения. В роли источника освещения выступают галогенные, газоразрядные и прочие виды ламп;
- отражателя. Формирует пучок света и может иметь параболическую или другую форму. Состоит из пластика, и для создания отражающего эффекта на него наклеивается тонкий слой алюминия;
- рассеивателя. Отвечает за пропуск светового потока и преломляет его, а также защищает освещение от внешних воздействий. Изготавливается из стекла или пластика;
- контактной платы (ламподержателя);
- уплотнительной прокладки. Располагается между кузовом авто и блоком фары.
При эксплуатации системы освещения автомобиля ВАЗ 2108, 2109 и 21099 водитель может столкнуться с тем, что фара не горит.
Причины выхода из строя
Какие причины того, что фара не горит:
- перегорает предохранитель. Это обусловлено тряской во время езды или скачками напряжения. Для починки системы освещения вам достаточно будет заменить лишь сам предохранитель, который можно найти по схеме, представленной на крышке блока;
- перегорают лампочки;
- приходит в неисправное состояние реле ближнего света;
- окисляются контакты предохранителей;
- происходит деформация гнезд фиксаторов рычага переключателей света фары;
- заедает механизм рычага.
Поломка может сопровождаться отсутствием работы системы освещения или же ее некорректной работой. Даже если у вас сломалась только одно фара (левая или правая), это уже значительно снизит видимость и повысит вероятность ДТП.
Причины выхода фар из строя
Чтобы устранить проблему, вам нужно заменить передние фары машины полностью или их компоненты. Чтобы это сделать, нужно знать, какие именно составляющие системы освещения можно поставить на ВАЗ 2109.
Виды ламп
Все лампочки, которые можно поставить в ВАЗ 2108, 2109 и 21099, делятся на 2 категории:
- модели головного освещения. Ставятся для передних левой и правой фары для освещения дороги впереди;
- модели дополнительного освещения. Представлены габаритными огнями, стоп-сигналами и другими неосновными источниками света.
Виды автомобильных ламп
Обыкновенные лампочки накаливания, которые используются в ВАЗе 2109, бывают следующих типов:

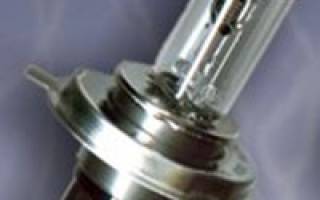

- АКГ 12-60/55 (60/55 Вт). Являются галогенными, снабжены 2 спиралями ближнего и дальнего освещения, имеют цоколь Н4. Обычно горят в передних фарах авто. В продаже есть разновидности с окрашенной колбой (зеленого, синего, желтого цвета), однако при езде с ними в дождливую или туманную погоду такая колба только понизит видимость;
Лампа автомобильная АКГ 12-60+55
- А 12-21-3 (21 Вт). Одни из самых популярных фар в ВАЗах. Ставятся в стоп-сигналы, поворотники, задние фонари. Для замены есть разные светодиодные аналоги;
- А 12-10 (10 Вт). Используются на габаритах. Их аналогами являются smd-светодиоды;
- А 12-4-1 (4 Вт). Применяются в левой и правой блок-фаре, на габаритах, а также для подсветки вещевого отделения в салоне;
- АС 12-5-1 (5 Вт). Такая модель часто горит в освещении задних номеров автомобиля, а также в салоне;
Автомобильная лампа А-12-5-1
- А 12-5-2 (5 Вт). Модель используется для левого или правого поворотника.
Помимо ламп накаливания, в ВАЗе 2109 широко используются светодиоды в качестве выгодной замены. Светодиодные источники освещения в несколько раз более долговечные, ярче светят (обеспечивая при этом холодное свечение), продаются с различными цоколями.
Процесс замены
Чтобы заменить фары ближней оптики, которые не горят в вашем ВАЗе 2108, 2109 или 21099, и поставить новые лампы, для начала приготовьте отвертку на 10. После этого:
- Отсоедините питающие провода от блока фар ближнего освещения, а также поворотников.
- Нажмите на фиксаторы гидрокорректора. Это позволит повернуть его против часовой стрелки и вынуть, потянув на себя.
- Снимите сам блок. Для этого открутите по 2 гайки с левой и правой стороны отверткой на 10. Вы сможете снять блок вместе с корпусом поворотника.
- Отсоедините корпус поворотника от демонтированного блока. Для этого открутите от него 2 болта.
Замена лампочек на ВАЗ 2100
После этого вы сможете поставить вместо неработающих фар новые. Чтобы проверить, какие части фары не работают, снимите контактную плату и протрите внутреннюю поверхность изделия. Если поврежден блок, его нужно полностью менять. Замените уплотнительную прокладку, если она рассохлась или оборвалась. После установки новой лампочки или других компонентов системы освещения настройте новую оптику, чтобы обеспечить оптимальную дальность световых пучков.
Лампы накаливания в передней блок фаре автомобилей ВАЗ 2108-2109 меняются довольно просто, и для выполнения этой процедуры понадобится всего лишь несколько минут времени, а также плоскогубцы или тонкая плоская отвертка. Конечно в большинстве случаев можно все сделать и голыми руками, но все же стоит иметь ввиду, что лампа габаритов может сидеть в своем месте довольно плотно.
Итак, прежде всего необходимо открыть капот автомобиля и с внутренней стороны открыть защитную крышку блок-фары ВАЗ 2109-2108, как это наглядно показано на фото ниже:
После этого мы получаем свободный доступ ко всем лампам накаливания: ближнего и дальнего света, а также габаритных огней:
За ближний и дальний свет в фарах ВАЗ 2109-2108 отвечает одна лампа с двумя спиралями (лично в моем случае именно так), соответственно, если перегорела одна из них, то придется менять лампу. Для этого необходимо отсоединить штекер питания:
И после этого развести в стороны пружинный фиксатор, чтобы он вышел из зацепления, как это представлено ниже:
Затем опускаем защелку до конца вниз и можно смело вынимать лампу, так как она теперь свободна:
Берем новую лампу такой же маркировки и производим установку в обратной последовательности на свое прежнее место.
Что касается лампочки стояночных огней, так называемых габаритов, то она меняется также просто, но в некоторых случаях приходится воспользоваться плоскогубцами, чтобы извлечь цоколь из отражателя:
После того, как она извлечена, проворачиваем лампу против часовой стрелки, и она сама под действием пружины извлекается из обоймы:
Если она требует замены, берем новую и производим установку в обратном порядке. И в окончании работы не забываем подключать на место все штекеры и проводки, чтобы потом не было проблем с освещением! Остались вопросы по данной статье — задаем в комментариях!
Замена лампы в основной фаре на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Лампа в основной фаре – время от времени она перегорает и из-за этого у автомобиля начинает хуже светить свет, потому что светить остаётся только лишь одна фара, кто кто со временем в этому привыкает и ездит так какое то время, но всё же на одной фаре долго не проедешь и поэтому наступает тот момент когда лампочку уже приходиться менять, но не все люди умеют это делать, поэтому мы и написали данную статью по замене лампы.
Примечание!
Для того чтобы заменить лампочку в основной фаре, вам нужно будет запастись: Набором гаечных ключей в котором у вас будет находиться примерно ключ «на 8», который нужен для того чтобы скинуть клемму минус с аккумуляторной батареи!
Краткое содержание:
Где находиться лампочка в основной фаре?
Ответ на этот вопрос очень банален, а именно данная лампа и находиться в самой основной фаре, её можно будет разглядеть двумя способами, первый способ это стоя с наружи автомобиля, а второй способ это открыть капот и там разыскать большой колпачок (На фото ниже указан стрелкой), под которым и располагается сама лампа.
Примечание!
На автомобиль семейства Самара лампа как правило стоит всего лишь одна а именно по научному такая лампа называется двух нитевая, благодаря этому она может светить как ближнем светом так и дальнем!
Когда нужно менять лампу в основной фаре?
Её нужно менять при перегорании, в связи с которым лампа может перестать вообще гореть или же будет гореть но намного слабее чем это было ранее.
Как заменить лампу в основной фаре на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) В самом начале операции вам нужно будет скинуть клему «-» с аккумуляторной батареи, потому что как правило если работа будет производиться с проводами, то обесточивать аккумулятор обязательно нужно так как если в друг на колодку проводов которую вы отсоедините от фары попадёт вода, то из-за этого может произойти перенапряжение в связи с которым у вас проводка может сгореть или же оплавиться. (О том как скинуть клемму, см. в статье под названием: «Замена аккумулятора на ВАЗ», пункт 1)
2) Затем когда аккумулятор будет обесточен, разыщите тот самый колпак который указан красной стрелкой на фото выше и после чего возьмитесь за него рукой и поверните против часовой стрелки градусов примерно на 90 и тем самым полностью снимите его с кузова автомобиля.
3) После чего вы увидите перед собой колодку проводов и саму лампу к которой подсоединена данная колодка, так вот вам нужно будет взяться рукой за эту самую колодку и полностью отсоединить её от лампы, для того чтобы она не препятствовала замене.
4) И в завершение операции отсоедините проволочную застёжку которая удерживает лампу как показано на фото ниже и после чего взявшись рукой за выводы лампы (Выводы указаны стрелками), вытяните её аккуратно из отверстия в котором она находиться.
Примечание!
Перед тем как вы начнёте вынимать лампу, обязательно обратите своё внимание на тот как она установлена, и точно так же и устанавливайте новую лампу!
Установка:
Новая лампа на автомобиль устанавливается в обратном порядке снятию.
Примечание!
Перед тем как ставить лампу, запомните раз и на всегда, ни в коем случае нельзя брать руками за стеклянную колбу лампочку (Стеклянная колба указана стрелкой), а иначе после дотрагиваний на этой колбе остаются жирные следы которые вследствие чего ведут к быстрому износу лампы, поэтому если вы взялись рукой за эту колбу тогда поищите чистую тряпку (Обязательно чистую и её ещё можно будет ко всему этому смочить чуть-чуть в спирте) и с её помощью вытрите всю стеклянную колбу от пальцев руки и от грязи!
Дополнительный видео-ролик:
Более подробно и наглядно посмотреть весь процесс замены лампочки, вы можете в видео-ролике который размещён чуть ниже:
