Если вы решили усовершенствовать «Ниву Шевроле», то разумно установить фаркоп, потому что с его помощью можно беспрепятственно перевозить на прицепном устройстве разные грузы.

Фаркоп – устройство, позволяющее крепить к автомобилю прицеп. Конструктивные особенности устройства предполагают наличие розетки, которая нужна для подключения электропроводки. Установка фаркопа может производиться как на специализированных автосервисах, так и самостоятельно.

Рассмотрим комплектацию

С завода-производителя автомобиль Шевроле Нива поступает без прицепного устройства, но установить его не составит никаких проблем, потому что в кузове имеются специальные отверстия, используемые для крепления фаркопа.

Обратите внимание на тип устройства: модель должна быть специально для вашей марки Шевроле.

Фаркоп продается в комплекте, состоящем из:

• самого устройства;
• розетки;
• проводов;
• колпака на шар;
• специальных болтов, гаек, винтов для крепления.

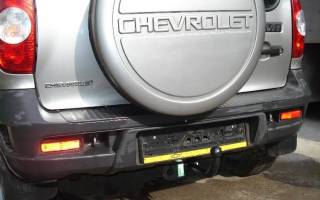

Фаркоп на Нива шевроле

Как видите, в комплекте есть все для установки, дополнительно ничего докупать не нужно, что очень удобно. При монтаже фаркопа на «Ниву» неукоснительно соблюдайте инструкцию.

Рекомендуемая литература по ремонту и обслуживанию Niva Chevrolet:

Как монтируется фаркоп

Установить фаркоп на «Шевроле Нива» своими руками вполне возможно, кстати похожа на установку фаркопа для шевроле лачетти и поэтому далее мы рассмотрим процесс самостоятельной установки прицепного устройства.
Этапы работы:

1. Преимущество усовершенствования «Шевроле» сравнительно с другими автомобилями заключается в отсутствии необходимости снятия бампера;
2. Для обеспечения беспрепятственного доступа к днищу автомобиля «Нива» необходима смотровая яма или эстакада;
3. Позаботьтесь о достаточном освещении, чтобы видеть все отверстия, предназначенные для монтажа прицепного устройства. Они проделаны на всех без исключения авто в процессе заводской сборки. Для облегчения поиска достаточно приложить фаркоп к предполагаемому месту крепления;
4. Аккуратно вставляйте в предварительно подготовленные отверстия болты, плотно закручивайте гайки для обеспечения надежной фиксации. Имеет значение последовательность выполнения работ. В первую очередь нужно прикрепить поперечную рейку к лонжерону. Затем соединить поперечную рейку с продольной;
5. Завершительный этап – монтаж съемного шара посредством специальных болтов.

Подключение розетки

Установка розетки выполняется поэтапно, что исключит ошибки:

• Крепление осуществляется к корпусу фаркопа, в предназначенное углубление возле шара;
• Работа ведется в соответствии с чертежом, находящимся в инструкции;
• Практикуется защита кабелягофрированной трубой;
• Проводка заводится в салон Шеви через специальное отверстие и закрепляется;
• Для проводов используются наконечники, также обязательно устанавливают предохранители;
• Так как провода подключаются к задней фаре, обратите внимание на их цвет и следуйте инструкции.

Установка и подключение фаркопа

Не пренебрегайте информацией относительно их предназначения. При наличии сомнения относительно возможности самостоятельно справиться с задачей не рискуйте, доверьте работу квалифицированным специалистам автосервиса, которые выполнят установку фаркопа на «Шевроле» в сжатые сроки.

Сегодня я расскажу как аккуратно поставить фаркоп на ШНиву, ничего заводского не нарушая без сверлений, ковыряний и вмешательств в проводку.

Фаркоп у меня был с прошлой Шнивы 2011 года, ставили его в автосалоне при покупке машины. Я его решил переставить на эту машину, но при установке выяснилось, что розетка и проводка сгнили, при чем проводка была приделана кое-как на корявых скрутках.

Было решено купить новую розетку и проводку для подключения фаркопа с разъемами-колодками.

Сам фаркоп ставится очень легко, прикладываем по центру, замечаемпримерные места крепления, тыркаем туда отверткой или ножом и снимаем скотч, под ним готовые отверстия с резьбой. Затем прикручиваем фаркоп в штатные отверстия.

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Технические возможности автомобилей семейства Нива таковы, что любое бездорожье им по плечу. Но вот для обслуживания подсобного хозяйства объема багажного отделения маловато.

И решить проблему мог бы прицеп, но автопроизводитель не предусмотрел в конструкции автомобиля штатные места для установки фаркопа.

Справочно: Тягово-сцепное устройство (ТСУ), именуемое также фаркоп, предназначено для шарнирного соединения буксируемого прицепа и автомобиля.
Его конструкция должна соответствовать ОСТ 37.001.096-84.

Эксплуатационные риски

По этой причине производством не выпускались и фаркопы, что спровоцировало рост всевозможных кустарных производств.

Их «изделия» предполагали 2 вида установки своими руками ТСУ на автомобиле:

1. Закрепление фаркопа на направляющих заднего бампера;
2. Крепление ТСУ к лонжеронам и кузову автомобиля.

Кроме того, «кустари» учитывали и желания владельцев оснастить свои Нивы газобаллонным оборудованием, что предусматривало установку баллона в задней части кузова. По этой причине конструкция ТСУ с креплением к лонжеронам выглядела довольно необычно.

Обратите внимание!
Естественно, что никаких динамических испытаний ТСУ, проводимыми по стандартам ГОСТ Р 41.55-2005 никто не проводил.
И автовладельцы подвергали свои автомобили опасности, что нередко провоцировало ДТП.

Появление новой Нивы

Все изменилось с появлением в линейке АвтоВАЗа новой модели – Шевроле Нива:

1. Производитель предусмотрел точки крепления ТСУ;
2. Они были усилены и оснащены резьбовыми соединениями;
3. Для эксплуатации без фаркопа места крепления изначально заклеивались специальным скотчем.

Обратите внимание!
Автопроизводитель заключил договоренности с производителями ТСУ, что привело к унификации деталей для сцепного устройства, тем самым обезопасив автомобили и их владельцев.
Это относится не только к семейству Шевроле – установка фаркопа на Приору универсал также стала более безопасной.

Благодаря этому, каждый владелец новых автомобилей АвтоВАЗа может самостоятельно приобрести и установить комплект ТСУ. Кроме буксировки, фаркоп нередко выполняет и функции дополнительной защиты днища кузова, также как и изготовление наклеек на фары, защищающее стекла от летящих камней.

Монтаж фаркопа

Сам процесс установки покупного ТСУ довольно прост и состоит из двух этапов:

1. Непосредственного монтажа силовых элементов;
2. Подключения штепсельной розетки к электрической схеме проводки автомобиля Нива Шевроле.

Установка силовых элементов

1. Устанавливаете автомобиль на яме (эстакаде или подъемнике);
2. Очищаете от грязи и пыли места крепления;
3. Срываете заводской скотч, закрывающий резьбовые отверстия;
4. Прикладываете фаркоп;
5. Покрываете болты, идущие в комплекте графитной смазкой;
6. Затягиваете их, надежно устанавливая и фиксируя фаркоп к кузову автомобиля.

Совет!
Специалисты советуют обработать места соединения деталей ТСУ с кузовом автомобиля с помощью антикоррозийного покрытия.

Подключение электрики

Более сложным этапом работ будет интеграция электрических компонентов фаркопа со штатной проводкой. Поскольку цена ошибки может быть слишком высока – от короткого замыкания и выхода из строя электрических деталей, до воспламенения изоляции проводки .

Для работы вам потребуется схема электропроводки на Ниву Шевроле, например, из заводской инструкции, а также схема распиновки штепсельной розетки.

Обратите внимание!
Если вы собираетесь эксплуатировать европейские прицепы (кемпинги, трейлеры), то у них 9-ти контактные розетки.
Два дополнительных контакта отвечают за электроснабжение бытовых приборов трейлера.

Порядок подключения розетки будет следующим:

1. Отключаете аккумуляторную батарею;
2. Снимаете заднюю блок-фару;
3. Определяете по электрической схеме нужный вам цвет провода;
4. Зачищаете изоляцию;
5. Прикручиваете и тщательно пропаиваете с помощью паяльника соединительный провод;
6. Свободный конец присоединяете к нужному контакту штепсельной розетки;
7. Повторяете операцию для остальных 6-ти контактов;

1. Изолируете с помощью изоленты место врезки;
2. Устанавливаете обратно блок-фару;

В заключение

Выражаем уверенность, что установка ТСУ не создаст вам никаких трудностей. А изложенные в статье материалы и советы помогут избежать ошибок и ненужных трат. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Установка фаркопа на ниву шевроле видео

Фаркоп на ниву

Chevrolet Niva ›
Бортжурнал ›
Установка фаркопа (ТСУ) Niva Chevrolet

Сегодня я расскажу как аккуратно поставить фаркоп на ШНиву, ничего заводского не нарушая без сверлений, ковыряний и вмешательств в проводку.

Фаркоп у меня был с прошлой Шнивы 2011 года, ставили его в автосалоне при покупке машины. Я его решил переставить на эту машину, но при установке выяснилось, что розетка и проводка сгнили, при чем проводка была приделана кое-как на корявых скрутках.

Было решено купить новую розетку и проводку для подключения фаркопа с разъемами-колодками.

Новая проводка фаркопа и розетка.

Сам фаркоп ставится очень легко, прикладываем по центру, замечаемпримерные места крепления, тыркаем туда отверткой или ножом и снимаем скотч, под ним готовые отверстия с резьбой. Затем прикручиваем фаркоп в штатные отверстия.

Итак, фаркоп поставили займемся проводкой. Убираем все лишнее, включая коврики.

Откручиваем 6 саморезов пластмассовой планки и снимаем ее, загибаем обшивку по бокам, предварительно вытащив по 2 клипсы которые ее держат.

Разъемы располагаем около фонаря и изнутри просовываем в предназначенные для этого резиновые уплотнители наши провода.

ЛЕВЫЙ ФОНАРЬ, ЖГУТ С 4 ПРОВОДАМИ!

Из левого фонаря

Просовываем его дальше, в отверстие под снятой пластиковой планкой ближе к середине авто.

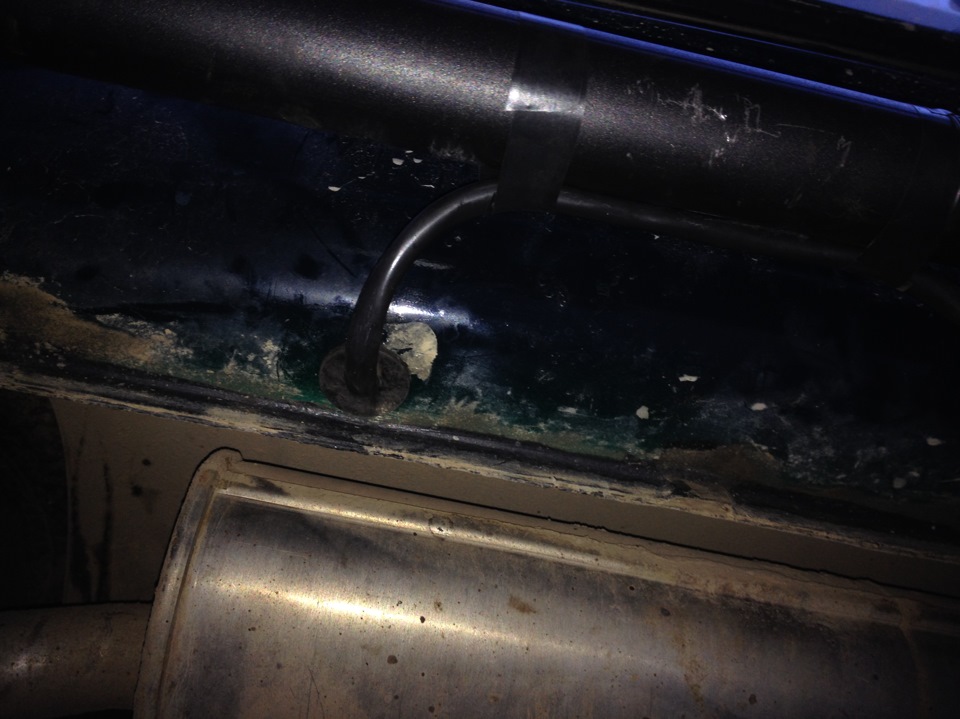

Выводим его внизу автомобиля в такое же отверстие.

(Чтобы просунуть провод использовал кусок крепкой проволоки, примотав к одному концу все провода жгута изолентой):

ПРАВЫЙ ФОНАРЬ, ЖГУТ С 3 ПРОВОДАМИ!

Правый жгут ведем

Выводим его аналогично.

Прикручиваем кронштейн розетки и выводим в него провода.

Выводим оба провода в кронштейн

Одеваем резиновую крышку розетки на наши жгуты, прикручиваем наши провода к контактам розетки.

Затем набиваем розетку литолом, обмазываем пружинку которая держит крышку розетки, обматываем изолентой то место где выходят провода, закрепляем наш левый жгут хомутиками:

И правый жгут крепим аналогично:

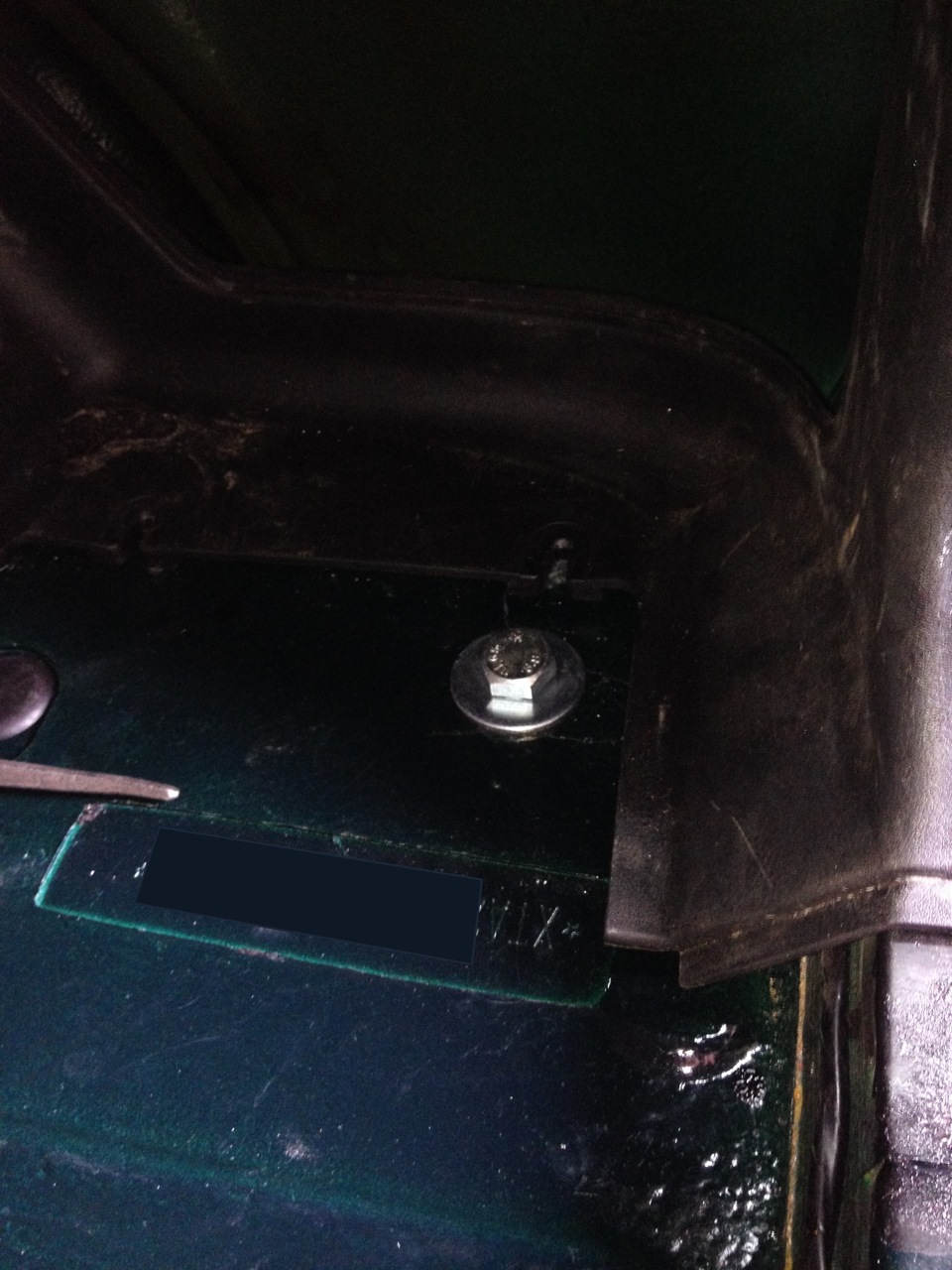

Затем временно отключив «-» клемму аккума, подключаем наши разъемы к проводке и фанарям, собираем обшивку багажника.

Так выглядит наша проводка в багажнике, она полностью закрывается пластмассовой накладкой:

Варианты тяглового устройства на бампере

Перед приобретением фаркопа для Шевроле Нива, необходимо ознакомиться с компаниями-производителями и разновидностями данной детали.

Среди компаний, которые занимают лидирующие позиции в производстве фаркопов, стоит выделить такие как «Босол», «Авто-Хак», «Балтекс». Опытные автомобилисты и специалисты рекомендуют выбирать ТСУ произведенные этими компаниями. Устройства отличаются высокой надежностью и качественными материалами.

Фаркопы для Шевроле Нива делятся по конструкции изделия на:

Просты в установке и демонтаже. Крепятся на 2 или 4 болта, которые легко демонтировать. Часто в продаже можно обнаружить модели со съемным шаром.

Представляют собой цельную конструкцию. Устанавливаются на усиленный бампер автомобиля. Привариваются к лонжеронам или крепятся на массивные болты.

Часто оснащаются складным механизмом. Шар снимается и хранится отдельно от ТСУ. Применяются для транспортировки нетяжелого груза в прицепе.

На Ниве старого образца нет штатных мест крепления для фаркопа. Специалистами не рекомендуется самостоятельно проделывать специальные отверстия для монтажа ТСУ. Кроме того, в продаже нельзя отыскать модели фаркопов для таких авто, ну а тягловые устройства, произведенные кустарным способом, не обладают должным качеством.

После выбора подходящего фаркопа, приступают к самостоятельной установке ТСУ на автомобиль.

Правила эксплуатации

Если не уделять должного внимания фаркопу, он будет постоянно ломаться. Чтобы этого избежать, следует придерживаться некоторых рекомендаций по эксплуатации ТСУ на автомобиле Шевроле Нива:

• Запрещено транспортировать прицепное устройство, массой более 1300 кг. Если используется самодельный фаркоп, данный показатель уменьшается в половину.
• Во время буксировки прицепа, скорость транспортного средства не должна превышать показатель в 90 километров в час.
• Нагрузка на шар и крюк должна быть не более 50 килограмм.
• Каждую 1000 километров автопробега, проверяют и затягивают крепежи фаркопа.

Правильно установленный фаркоп при правильной эксплуатации способен прослужить более десяти лет.

Шевроле Нива – российский легковой автомобиль повышенной проходимости. Часто используется в сельской местности. Оборудование такого авто фаркопом, позволяет использовать машину в качестве буксира для прицепов и других транспортных средств. Чтобы ТСУ выполняло свои функции, необходимо выбрать серийную деталь от известного производителя, правильно ее установить и придерживаться правил эксплуатации фаркопа.

Лада 4×4 3D М4х4 ›
Бортжурнал ›
Фаркоп bosal 1207-А ВАЗ Нива 2121,21213,21214,2131,2129

Долго думал какой фаркоп приобрести, новый или б/у.
Периодически смотрел объявления о продаже б/у ТСУ на разных сайтах. Их было не много, а те что попадались, мне по дизайну не нравились.
Начал рассматривать покупку нового ТСУ. Здесь также свои нюансы: дёшево и «не красиво» или красиво, но дорого)
В итоге посмотрев фото Нивы с различными фаркопами, выбор пал на bosal.

Ценник в городе: 2690р — 1207-H (не съемный шар);
2740р — 1207-A (со съемным шаром).
Как вы уже поняли, приобрел я ТСУ bosal со съемным шаром. За разницу в 50 руб, я могу в любой момент снять шар (по разным соображениям) и ездить дальше, или не снимать.
Фаркоп привезли под заказ, на 4 день.
Поехали.

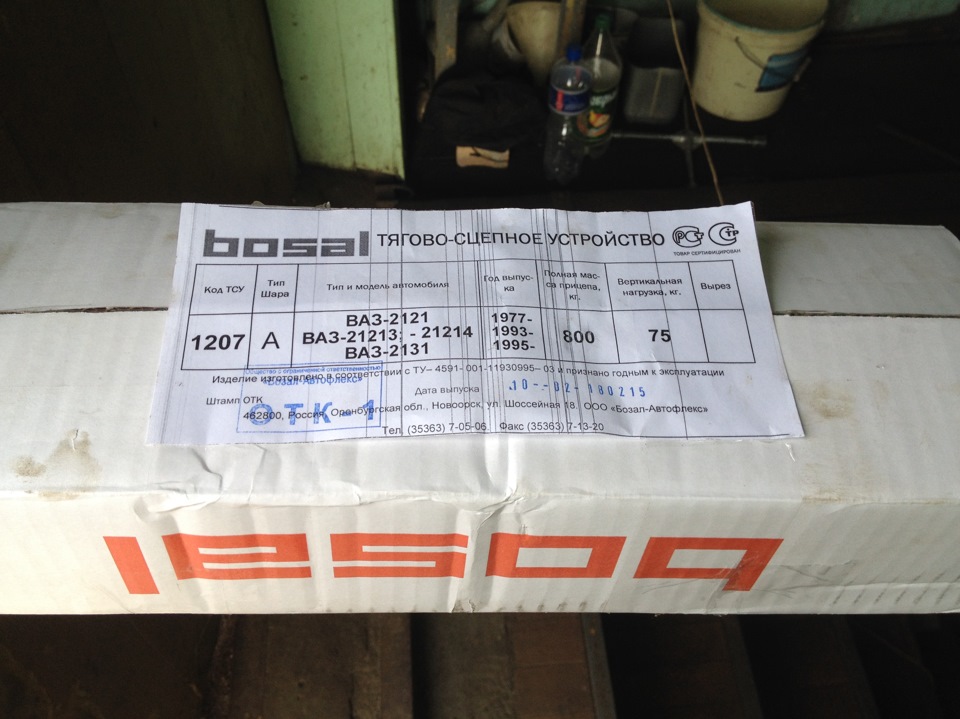

В этой коробке был крепеж, розетка, колпачок, инструкция.
Не знаю как происходит дело с комплектацией фаркопов других производителей, но здесь полный комплект крепежа, включая розетку, провода 5-ти жильного и колпачка. В общем мне понравилось!

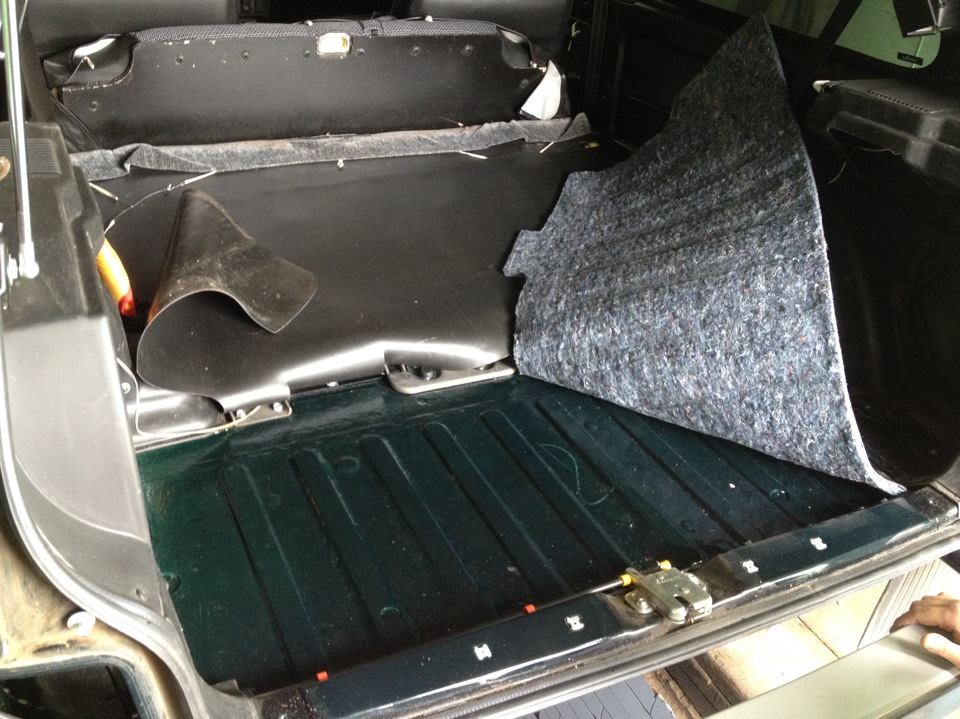

Освобождаем пространство для творения
В последствии пришлось снять обшивку полностью, т.к. нужно было сверлить отверстие и с правой стороны

Наживляем крепление ТСУ к кронштейнам бампера, для разметки отверстий в поперечине пола

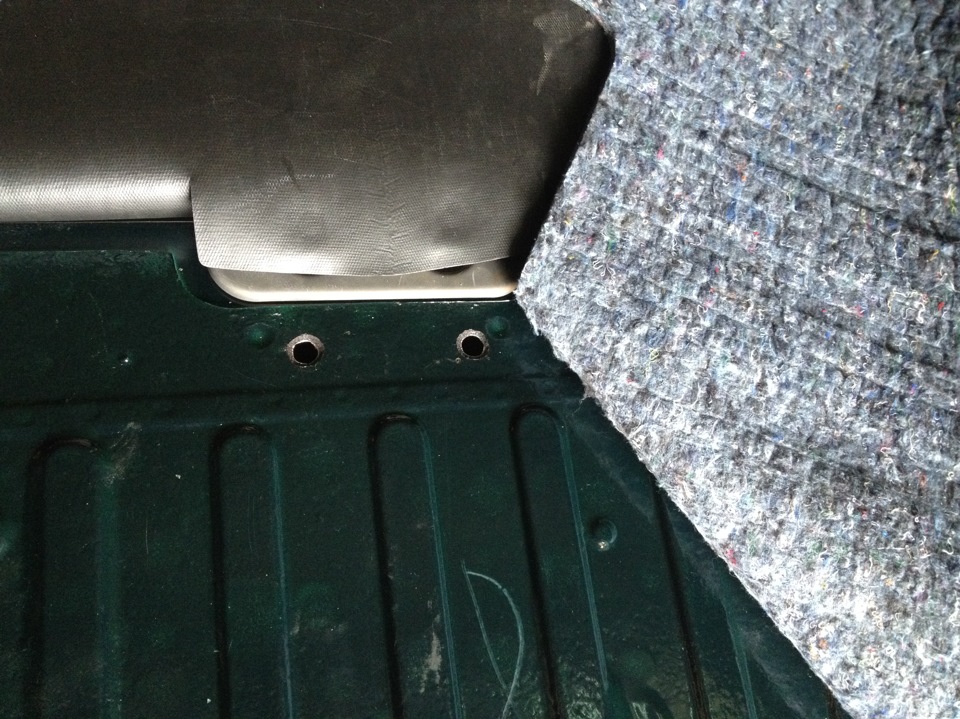

Отверстия уже просверлены*
Но что бы просверлить отверстия пришлось, на половину, снять тягу. Слева выкручиваем болт полностью, а справа «ослабляем». В итоге тяга висит, и не мешает нам просверливать отверстия.

Отверстия в процессе
Просверливал сначала сверлом на 6 снизу, после с обеих сторон сверлами: 8.10 и в последствии, сверху, сверлом на 16 + обработка отверстия шарошкой, для диаметра 16.5 мм. А всё для того, что бы пролезли втулки.

Опускаем аккуратно, т.к. длина втулки меньше внутренней толщины поперечины, и мы просто можем потерять втулку в ней. Достать конечно не проблема, но время при этом потратится.

Болт дополнительного крепления кронштейна к кузову
Сверлить нужно аккуратно, т.к. можем в последствии упереться гайкой в болт крепления буксирной проушины.
Можно конечно просверлить отверстие ближе к «стандартному» болту крепления кронштейна к лонжерону, но тогда особого толку от дополнительно болта не будет. Или наоборот, ближе к заднему фартуку, но там как видно уже нет дополнительной латки, а значит кузовной металл там тоньше. Каждому на вкус и цвет, но лично я подошел с такими доводами к расположению дополнительного болта.

Этап сверловки такой же, снизу длинным сверлом на 6, после сверла 9…12 и сверху 16 + шарошка (под втулку)

С левой стороны, что бы просверлить отверстие, пришлось «скинуть» глушитель с резинки.

Проводка
Просунул жгут через резинку снизу фартука, которую предварительно просверлил. Сам кабель проложил внутри фартука и вывел к левой фаре.

_Моё исполнение_ крепления розетки
В инструкции было так:

New&Pomos

Установка фаркопа на ниву шевроле видео

Сегодня я расскажу как аккуратно поставить фаркоп на ШНиву, ничего заводского не нарушая без сверлений, ковыряний и вмешательств в проводку.

Фаркоп у меня был с прошлой Шнивы 2011 года, ставили его в автосалоне при покупке машины. Я его решил переставить на эту машину, но при установке выяснилось, что розетка и проводка сгнили, при чем проводка была приделана кое-как на корявых скрутках.

Было решено купить новую розетку и проводку для подключения фаркопа с разъемами-колодками.

Новая проводка фаркопа и розетка.

Сам фаркоп ставится очень легко, прикладываем по центру, замечаемпримерные места крепления, тыркаем туда отверткой или ножом и снимаем скотч, под ним готовые отверстия с резьбой. Затем прикручиваем фаркоп в штатные отверстия.

Итак, фаркоп поставили займемся проводкой. Убираем все лишнее, включая коврики.

Откручиваем 6 саморезов пластмассовой планки и снимаем ее, загибаем обшивку по бокам, предварительно вытащив по 2 клипсы которые ее держат.

Разъемы располагаем около фонаря и изнутри просовываем в предназначенные для этого резиновые уплотнители наши провода.

ЛЕВЫЙ ФОНАРЬ, ЖГУТ С 4 ПРОВОДАМИ!

Из левого фонаря

Просовываем его дальше, в отверстие под снятой пластиковой планкой ближе к середине авто.

Выводим его внизу автомобиля в такое же отверстие.

(Чтобы просунуть провод использовал кусок крепкой проволоки, примотав к одному концу все провода жгута изолентой):

ПРАВЫЙ ФОНАРЬ, ЖГУТ С 3 ПРОВОДАМИ!

Правый жгут ведем

Выводим его аналогично.

Прикручиваем кронштейн розетки и выводим в него провода.

Выводим оба провода в кронштейн

Одеваем резиновую крышку розетки на наши жгуты, прикручиваем наши провода к контактам розетки.

Затем набиваем розетку литолом, обмазываем пружинку которая держит крышку розетки, обматываем изолентой то место где выходят провода, закрепляем наш левый жгут хомутиками:

И правый жгут крепим аналогично:

Затем временно отключив “-” клемму аккума, подключаем наши разъемы к проводке и фанарям, собираем обшивку багажника.

Так выглядит наша проводка в багажнике, она полностью закрывается пластмассовой накладкой:

Способы установки фаркопа на Шевроле Нива

Тягово-сцепное устройство для Нивы

Отсутствие автомобиля во многом ограничивает современного человека. Ему приходится ездить на общественном транспорте, зачастую стоя, а то и вовсе можно не попасть на нужный рейс по тем или иным причинам. Это особенно неприятно, если человек живет в одном населенном пункте, а работает в другом.

Однако и в использовании личного транспорта есть свои неудобства. В первую очередь они связаны с пробками, которые за последние несколько лет стали неотъемлемой частью передвижений внутри крупного мегаполиса. Также потребуется приложить множество усилий и потратить некоторое количество материальных средств для того, чтобы обеспечивать нормальную эксплуатацию авто в течение продолжительного периода времени.

Следить придется как за внешним видом машины, так и за работоспособностью ее механизмов. Размеры затрат зависят от того, в каком состоянии был приобретен автомобиль и как долго он эксплуатируется.

Достаточно часто, стараясь сэкономить при приобретении новой машины, покупатели выбирают авто базовой комплектации. Водители желают самостоятельно установить на автомобиль все необходимые им опции. К таким мероприятиям можно отнести и монтаж фаркопа, а также другого тсу на машины моделей нива шевроле.

Для того чтобы все сделать правильно, следует соблюдать несколько важных условий. Нужно выбрать качественные детали и материалы, подготовить все необходимые инструменты. И, конечно же, желательно обладать соответствующими навыками и опытом проведения подобных манипуляций.

Установка и основные характеристики тягово-сцепного устройства

Установленная на машине деталь

Фаркоп предназначен для того, чтобы соединять между собой два автомобиля – буксируемый и буксирующий. Помимо этого, данное тсу необходимо для обеспечения сцепления между машиной и прицепом. В соответствии с требованиями ОСТ, на ниву шевроле должен быть установлен специальный фаркоп, по всем показателям подходящий для автомобиля данной модели. Иначе могут возникнуть трудности в процессе монтажа и эксплуатации оборудования.

Для того чтобы установленное на ниву шевроле тягово сцепное устройство оказалось «впору» и выполняло все необходимые функции, нужно учитывать требования, которые предъявляются к таким тсу. Знание их позволит вам не только правильно установить фаркоп, но и убережет от покупки некачественных комплектующих на шевроле ниву.

Требования к монтажу и эксплуатации тсу:

• общая масса прицепа или буксируемого автомобиля должна составлять не более 1,3 тонны;
• скорость движения с прицепом или же во время буксировки не должна превышать 90 км/ч;
• тягово сцепное устройство должно быть смонтировано в соответствии с правилами технической эксплуатации вашего автотранспорта.

Желательно доверить установку фаркопа на ниву шевроле компетентным механикам и слесарям в качественных автосервисах. Но можно смонтировать его и своими руками. Особенно если вы владеете навыками по ремонту машины.

Что входит в комплект для установки устройства?

Итак, при массе самого фаркопа на шевроле ниву в 10 кг в комплект деталей и запчастей для его монтажа входят:

• 1 розетка,
• 1 комплект проводов,
• 3 винта,
• 3 гайки,
• 6 болтов,
• 6 обычных и 6 пружинных шайб,
• 1 колпак на шар.

В каждом комплекте обязательно должно находиться руководство по установке фаркопа. Следуя инструкциям, вы легко сможете самостоятельно поставить тсу на машину.

На кузове нивы шевроле уже на заводе просверливаются отверстия, которые абсолютно точно подходят для производимого тут же фаркопа. Отверстия уже имеет резьбу, но заклеены скотчем, поэтому разглядеть их сразу практически невозможно. Чтобы приступить к процессу монтажа тсу, вам нужно будет отклеить скотч и освободить отверстия. Все работы по установке устройства можно провести довольно быстро. Некоторые умудряются закончить их за 10-15 минут.

Помимо имеющихся в комплекте деталей и инструментов, необходимо будет приобрести графитную смазку. Она потребуется для того, чтобы смазать крепежные детали перед установкой тсу. Прислоните фаркоп к фартуку и ланжеронам, после чего соедините все детали смазанными болтами. Чтобы процесс установки данного оборудования прошел за считанные минуты, необходимо:

• знать и соблюдать требования, предъявляемые к монтажу,
• приобретать только заводские комплектующие, соответствующие нормам ОСТ,
  иметь начальные навыки по ремонту автотранспорта.

Если же вы в себе не уверены, лучше передоверьте подключение квалифицированным рабочим в проверенном автосервисе. Но намного приятнее будет использовать транспорт, к которому вы и свою руку приложили. Тем более что установка фаркопа на шеви ниву особых знаний не требует.
