Установка проставок ваз 2110 задних

Проставки амортизаторов задней подвески

В случае когда автомобиль при полной загруженности, а иногда и при частичной загрузке задевает задними колесами за подкрылки, нам хочется приподнять задок автомобиля. Здесь есть несколько способов. Первый это заменить просевшие штатные пружины, на анологичные или на усиленные.
Но есть и второй вариант, поставить проставки под амортизаторы. при этом фактически увеличивается строительная длина амортизаторов, присоеденительные размеры сохраняются, то есть сборка проставка + амортизаторы, может быть установлена на штатное место в автомобиле.

Сразу стоит сказать о изменениях с которыми придется считаться:
– придется регулировать положение регулятора давления задних тормозов,
– направление световых пучков фар;
– необходимо произвести корректировку угла продольного наклона оси поворота передних колес (кастор).

Если первые два параметра можно отрегулировать самостоятельной, то кастор придется регулировать на СТО, так как это фактически геометрия установки колес и без спец. приспособлений и обрудования здесь не обойтись.
Могу сказать, что в принципе после установки подобных проставок на машине ВАЗ 2110 производил регулировку только для регулятора давления (колдуна), регулировку геометрии произвел в соответсвии с плановым обслуживанием, примерно через 2000 км, фары отрегулировал ручным гидрокорректором из салона.
Может это не идеальный вариант, но тем не менее приемлемый, тем более что проставки могут быть установлены пробно, то есть на время. Кардинальный метод это все же замена пружин, при этом не только восстанавливается высота подвески, но и повышается комфортность ее работы, ну не об этом статья, поэтому продолжим.

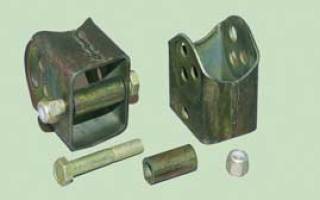

Проставки под амортизаторы вы можете найти пожалуй в любом автомагазине, стоимость их не высока, а выглядят они примерно как на фото ниже.

Далее приведем информацию о установке углов передних колес для автомобиля ВАЗ 2110, 2111, 2112, 2170, 2171, 2172 в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки передних колес должны находиться в следующих пределах:

угол развала	0°30’±30’
схождение	0°15’±10’ (1,5±1 мм)
угол продольного наклона оси поворота	0°20’±30’

именно до таких показателей должны быть отрегулированы углы, после установки проставок под задние амортизаторы.

Операции по установки проставок под задние амортизаторы

Для установки задних проставок под амортизаторы вывешиваем задок автомобиля.
Головкой «на 19» отворачиваем болт крепления нижнего уха амортизатора, удерживая гайку от проворачивания ключом того же размера…

Обратите внимание на то, что проставки зеркально симметричны, и их можно установить на ту или другую сторону автомобиля. Сторона проставки, у которой расстояние от края до отверстия болта крепления больше (показано на фото ниже), должна быть установлена к центру автомобиля.

Для того чтобы определиться все таки какую проставку куда поставить, необходимо определиться с строительной длиной амортизатор + проставка. Так при правильной установке проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с осью амортизатора, прикрепляемого к проставке. (смотрите фото ниже для одной и другой стороны соответственно)

Устанавливаем проставку на проушины балки. Вставляем между проушинами балки распорную втулку и вставляем болт.

Наживляем на болт гайку и затягиваем ее моментом 70–85 Н.м.
В этом положении проставки задок автомобиля можно поднять на выбранную высоту. Для того, чтобы выбрать среднее положение при установке (см на фото), правую и левую проставки пришлось бы поменять местами. Мы выбрали нижнее положение. Вставляем болт в отверстия проставки и во втулку амортизатора.

Наживляем на болт гайку. Аналогично устанавливаем проставку для ругого амортизатора, естественно выбранная высота должна соответсвовать первому случаю.
Затягиваем гайки крепления нижних концов амортизаторов к проставкам в положении «автомобиль на колесах» моментом 70–85 Н.м.
Для правильной установки регулятора давления нажимаем на задок автомобиля усилием 40–50 кгс.
Ключом «на 13» ослабляем болт крепления регулятора давления к кронштейну рычага привода регулятора…

…и перемещаем кронштейн отверткой так, чтобы зазор между рычагом и пружиной рычага был в пределах 2,0–2,1 мм.

Зазор проверяем сверлом или отрезком проволоки соответствующего диаметра, также данному зазору соответствует двухрублевая монета, можно применить и ее.
После регулировки проводим дорожный тест. Наблюдатель, находящийся вне автомобиля, должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30–40 км/ч.
При слишком поздней блокировке уменьшаем зазор, при ранней (опережающей блокировку передних колес) — увеличиваем с обязательной проверкой указанным выше способом.

Читать еще: Колеса от нивы на классику

Для регулировки фар устанавливаем снаряженный автомобиль (с «запаской», инструментами и полным баком топлива) на ровную горизонтальную площадку в 5 м от экрана — светлой стены здания, гаража и т.п. Проверяем и доводим до нормы давление в шинах всех колес, а на водительское сиденье усаживаем помощника или кладем груз в 75 кг. Размечаем экран, как показано на рисунке (при этом точки пересечения линии 1 с линиями А и В должны находиться на высоте центров фар).

Включаем ближний свет и закрываем правую фару куском картона. Вращая регулировочные винты левой фары, добиваемся, чтобы верхняя горизонтальная граница светового пятна на экране совпала с линией 2, а точка пересечения горизонтальной и наклонной границ (Е) — с линией А. Аналогично регулируем световой пучок правой фары. Устанавливаем рукоятку гидрокорректора фар в положение минимальной загрузки автомобиля.

Обзор проставок для увеличения клиренса на ВАЗ-2114

Многие автомобилисты хотят увеличить клиренс на ВАЗ-2114. Это связано с повышением грузоподъемности и проходимостью. Но, не все знают, как это сделать своими руками. Для этого существуют специальные проставки, которые устанавливаются между амортизатором и кузовом. Для передних и задних стоек они разные, но принцип остается один и тот же.

Классификация проставок для увеличения клиренса

Комплект проставок для увеличения клиренса

Проставки под передние стойки устанавливаются между кузовом и стойкой, в то время как задние между мостом и амортизатором. Они разной формы и отличаются друг от друга, а поэтому спутать их достаточно тяжело.

Купить можно проставки как комплектом, так и порознь.

Комплект задних проставок для увеличения клиренса

Виды проставок

Проставки для автомобиля бывают:

Алюминиевые

Алюминиевые проставки для установки под передние колеса

По месту установки

Также, проставки могут различаться по месту установки:

Межвитковые

Проставки под пружины

Установка проставок на ВАЗ-2114

Итак, теперь можно рассмотреть процесс установки проставок на амортизаторы, как под передние колеса, так и под задние. Для этого потребуется демонтировать передние амортизаторы с пружинами в сборе, а вот задние — частично. В обоих случаях, необходима будет яма или подъёмник и набор ключей.

Установка передних проставок

Передние проставки, как говорилось ранее, ставятся между кузовом и пружиной. Это увеличивает клиренс на несколько сантиметров, в зависимости от того, какая прокладка выбрана. Теперь можно перейти непосредственно к процессу установки:

Устанавливаем автомобиль на яму.
Поддомкрачиваем переднее колесо.

Снимаем переднее колесо

Демонтаж пальца рулевой тяги

Процесс демонтажа креплений стойки

Откручиваем верхнее крепление амортизатора

Установленная проставка на амортизатор

Видео об установке проставок на заднюю подвеску

Теперь, клиренс передних колес увеличено, а соответственно необходимо проделать подобную операцию с задними.

Установка задних проставок

Рассмотрим процесс установки задних проставок:

Демонтаж нижнего крепления заднего амортизатора

Процесс замера и установки проставки

Установленная задняя проставка

Видео об установке проставок на заднюю подвеску

Выводы

Выбрать и установить проставку под амортизаторы ВАЗ-2114 для повышения клиренса достаточно просто. С данной задачей способен справиться даже начинающий автомобилист.

Проставки амортизаторов задней подвески

Читать еще: Шаблон гос номера автомобиля для печати

угол развала	0°30’±30’
схождение	0°15’±10’ (1,5±1 мм)
угол продольного наклона оси поворота	0°20’±30’

Операции по установки проставок под задние амортизаторы

…и перемещаем кронштейн отверткой так, чтобы зазор между рычагом и пружиной рычага был в пределах 2,0–2,1 мм.

Проставки ВАЗ 2114: для чего нужны и как установить

Многие автомобилисты задумываются над тем, как поднять ваз 2114. Вызвано это тем, что машина с увеличенным клиренсом обладает лучшей проходимостью и большей грузоподъемностью. О том, как выполнить эту несложную операцию, мы и поговорим в сегодняшней статье.

Читать еще: Колпачки на диск ларгус кросс r16

Для чего необходимы проставки

Как было сказано выше, проставки позволяют самостоятельно и без больших усилий изменить величину клиренса автомобиля. Понадобиться подобная операция может в том случае, если авто часто используется в загруженном виде, например, для перевозки 4 пассажиров и груза в багажнике. В таком случае машина сильно проседает и задевает подкрылками о задние колеса.

Кроме этого, увеличение дорожного просвета пойдет на пользу и в том случае, если часто приходиться ездить по проселочным дорогам, находящимся в не самом лучшем состоянии. Более высокий клиренс в данном случае пусть и незначительно, но увеличит проходимость автомобиля.

Единственное, о чем не стоит забывать, так это о том, что установка проставок приведет к изменению поведения авто на дороге. Именно поэтому, сразу после увеличения клиренса следует посетить автосервис с целью проверки развала/схождения.

Типы проставок

Для того, чтобы увеличить дорожный просвет автомобиля, понадобятся проставки на ваз 2114. Они могут различаться как по материалу, из которого они сделаны, так и по месту их монтажа.

- проставки из алюминия. Они наиболее надежны, чаще всего применяются для установки под задние амортизаторы;

проставки из полиуретана. Удобны и универсальны — могут использоваться как под передними, так и под задними стойками;
проставки из пластика. Доступны по цене и также универсальны, как и полиуретановые.

По типу монтажа все проставки можно разделить на:

- межвитковые. Как нетрудно догадаться, устанавливаются они между витков пружин. Отличаются простотой монтажа и низкой стоимостью;

- подпружинные. Монтируются между кузовом и пружиной. Благодаря способу установки и большой площади контакта отличаются высокой надежностью;

регулируемые. Аналогичны подпружинным с той лишь разницей, что позволяют в любой момент выполнить уменьшение либо увеличение клиренса ваз 2114 без каких-либо сложных манипуляций.

Говоря о проставках, стоит отметить, что межвитковый способ крепления хоть и проще, но менее надежен. Он не обеспечивает равномерного распределения нагрузки и массы, а потому следует отдать предпочтение подпружинному типу проставок.

Установка проставок под передние амортизаторы

Для начала мы рассмотрим, как поднять перед на ваз 2114. Но перед тем, как приступить к увеличению клиренса машины, стоит подготовить весь необходимый инструмент. Так, понадобится набор ключей, молоток, а также подъемник либо смотровая яма (без них выполнить процедуру установки не удастся).

Сам процесс монтажа проставок производится в следующем порядке:

1. Установить автомашину на яму.
2. Поднять передок при помощи домкрата.
3. Извлечь палец рулевой тяги из передней стойки (для этого может понадобится молоток и монтировка).

1. Выкрутить крепеж нижней опоры стойки.

1. Выкрутить верхний крепеж амортизатора.

1. Установить проставку между кузовом и пружиной (если выбран подпружинный тип проставки).

Выполнить обратный монтаж стойки в точно такой же последовательности, но в обратном порядке.
Повторить аналогичную операцию со вторым амортизатором.

После того, как дорожный просвет передних колец увеличен, следует установить проставки и под задние стойки.

Установка задних проставок

Монтаж проставок под задние амортизаторы выполняется по следующей схеме:

1. Выкрутить крепеж нижней части амортизатора.

1. Установить подпружинную проставку.

1. Прикрутить нижнюю часть проставки при помощи болтов к балке.
2. Закрепить амортизатор в центральном отверстии (нижнем либо верхнем — в зависимости от желаемой величины подъема) проставки. Закручивать крепежный болт при этом следует с усилием не менее 70 и не более 85 нм.

Выполнить аналогичную процедуру со второй пружиной.

Проведя подобную несложную операцию, можно буквально за пару часов значительно увеличить клиренс автомашины по сравнению с заводским вариантом.

Перед тем, как поставить проставки на ваз 2114, стоит вспомнить о том, что увеличение клиренса приведет к изменению сразу трех важных параметров: направления пучков света фар; положения регулятора тормозного давления; угла наклона оси передних колес. Учитывая то, что последний параметр влияет на устойчивость и управляемость автомашины на дороге, после изменения величины просвета рекомендуется посетить автосервис для его настройки.

Также следует учесть, что после выполненных изменений на автомашине должны быть следующие углы схождения/развала (при нагрузке в виде 4 взрослых человек в салоне и 40 кг полезного груза в багажнике):

развал — 0°±30’;
схождение — 0°00’±10’ (0±1 мм);
кастор (угол оси поворота) — 1°30’±30’.

Без нагрузки эти же величины должны находиться в следующих пределах:

развал — 0°30’±30’;
схождение — 0°15’±10’ (1,5±1 мм);
кастор — 0°20’±30’.

Если указанные параметры выходят за приведенные выше допустимые границы, то эксплуатировать авто нельзя — следует самостоятельно либо на станции обслуживания выполнить их коррекцию.

Полезное видео

Наглядно ознакомиться с процессом монтажа проставок вы можете на видео ниже:
