Рабочее давление в топливной системе

Как проверить давление в топливной системе и рампе

В процессе общей проверки топливной системы (ТС) автомобильного ДВС проверяется и давление. Как это сделать своими силами, что для этого нужно предпринять, какие неисправности «обитают» в ТС.

Симптомы проблемы с ТС

Следующие признаки однозначно могут свидетельствовать о неисправностях в ТС.

Троение мотора.
Нестабильная работа режима ХХ.
Перебои и повышенный расход горючего.
Неожиданные остановки двигатели в режиме ХХ.
Большое содержание вредных СО в системе выхлопа.

Как правило, если вышеописанные симптомы присутствуют, но ЭБУ ничего не показывает, проблема в топливной раме инжекторных ДВС. Методом проверки давления можно удостовериться в этом предположении.

Правильный замер

Давление — важнейший параметр ТС, определяющий не только общую тенденцию, но и конкретный показатель – расход горючего. Если обнаружилось несоответствие в показателях давления, часто бензонасос и фильтр меняют.

Для того чтобы осуществить диагностику понадобятся:

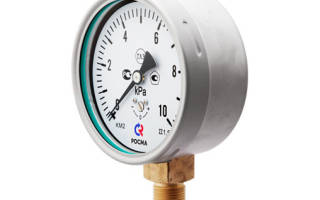

измерительный прибор давления – манометр;
трубка, выдерживающая высокое давление;
пакля, которая будет уплотнять соединения;
переходник.

Можно приобрести полноценное приспособление для замера, и не заморачиваться с манометром.

Замерить давление в топливной системе самому

Прежде чем начать измерять давление в ТС, следует уяснить одну важную вещь. Известно несоответствие между показателем в ТС и значением давления в бензонасосе. В ТС оно должно составлять 2,1-2,8 кг/кв.см, хотя в некоторых авто этот показатель может быть и немного выше. Что касается давления в насосе, то его показатель составляет 4-6 кг/кв.см.

Замер в ТС

Вот как проводится измерение давления ТС инжекторного двигателя.

Манометр подключается к ТС через переходник после насоса. С обратной стороны на переходник надо установить трубку, рассчитанную на высокое давление. Зафиксировать шланг обязательно с помощью качественного хомута.
Далее запускается мотор на короткое время. Снимаются показания с манометра через 60 минут после остывания ДВС, через 120 минут и после полного остывания. Все показатели записываются (в таблицу удобнее). Если заметно, что давление повышается после остывания, выравнивается режим ХХ после величины в 2 кг/кв. см, значит, форсунки не имеют достаточной герметичности.

Замер показателей в топливной рампе

Вот как это делается:

зажигание выключается, капот открывается;
откручивается пробка штуцера давления и ниппель (заранее нужно подставить пустую ёмкость, чтобы остатки бензина не залили всё);
трубка с манометром ставится на штуцер и хорошенько фиксируется хомутом.

Далее осуществляется проверка обязательно в четырёх режимах работы: при включённом зажигании, в режиме ХХ, со снятым шлангом с регулятора давления горючего и с передавленной трубкой-обраткой.

При включении зажигания	3 атм не менее
На холостом ходу у вас должно	2,5 атм
Со снятой трубкой регулятора давления топлива	3,3 атм
С передавленной трубкой «обратки»	7 атм
При подгазовке	оно должно подскакивать до 3-х, после чего падать до 2,5 атмосфер

Какое давление в топливной системе инжекторного двигателя

Перед тем, как тестировать значения в рампе, следует проверить, нет ли утечек топлива в системе, иначе замеры нельзя будет считать правильными.

Ещё несколько важных моментов:

показатель обязан снизиться до 0,7 бар, как только горючее начнёт поступать в систему;
если давление падает в 0, значит, имеется проблема в регуляторе;
если стрелка манометра падает после увеличения оборотов ДВС, значит, есть проблемы с топливным насосом.

Не стоит говорить, что может произойти при неправильном давлении. Так, если оно окажется пониженным или повышенным, количество впрыскиваемого бензина будет изменяться соответственно отклонениям показаний давления. Иначе говоря, смесь будет либо обедняться, либо чрезмерно обогащаться.

Проверка может включать также более глубокий анализ, с привлечением датчиков и измерением компрессии в цилиндрах.

Проверка давления в топливной рампе: как это выполнить?

Проверка давления в топливной рампе является обязательной процедурой во время проведения диагностики топливной системы. Наличие проблем с подачей топлива в систему отражается на работе двигателя. При его пуске, во время разгона авто и при работе на холостом ходу возникают определенные нарушения, не заметить которые просто невозможно. Выполнить проверку давления в топливной рампе каждый автомобилист может самостоятельно. В рамках данного материала рассмотрим подробнее данный вопрос и расскажем все необходимые нюансы, касающиеся проверки компрессии в топливной рампе.

В каких случаях нужно осуществлять проверку давления?

Проверять давление в топливной рампе следует в случае возникновения определенных проблем с топливной системой. К основным признакам неисправности можно отнести следующие факторы:

Повышенный расход топлива;
Нестабильная работа двигателя на холостых оборотах;
Возникает троение двигателя;
В выхлопных газах наблюдается повышенное содержание СО.

Иногда перечисленные выше проблемы могут быть свидетельством неисправностей с электронным блоком управления. Поэтому, прежде чем приступить к проверке давления в топливной рампе, водителю рекомендовано убедится в исправности ЭБУ.

Проверка давления: как осуществляется?

Для проверки давления в топливной рампе водителю понадобится приобрести манометр. Измерительная шкала прибора должна быть не более 7-10 атмосфер. Необходимость приобретения подобного устройства с таким рабочим диапазоном давления обусловлена тем, что при большем измеряемом давлении в последующем будет затруднительно определить минимальные значения. Другими словами, при измерении возникнут серьезные погрешности. Кроме манометра, также потребуется резиновая трубка. С ее помощью можно будет герметизировать соединение между прибором и топливной рампой. Для затягивания места соединения рекомендовано обзавестись также и хомутом. Проверку компрессии выполняют следующим образом:

Перед началом работ выключают двигатель и открывают капот автомобиля;
Натягивают резиновый шланг на резьбовое соединение манометра;
Снимают с топливной рампы колпачок и ниппель;
Натягивают вторую сторону резинового шланга;
С помощью хомутов затягивают соединения шланга с прибором и рампой;
Заводят двигатель и убеждаются в герметичности системы;
Производят проверку двигателя в различных режимах и фиксируют показания манометра.

Отметим, что перед откручиванием ниппеля, если мотор автомобиля незадолго до проведения ремонтных работ был в рабочем состоянии, необходимо стравить давление. Для этого с помощью тряпки надавливают на золотник.

Нормы давления в топливной рампе

Для различных видов силовых установок давление в топливной рампе будет отличаться. Точно узнать информацию о значении компрессии поможет инструкция по технической эксплуатации транспортного средства. Если таковой книги нет в наличии, значение давления системы можно узнать на специализированных сайтах и форумах. Примерные же значения давления имеют такой вид:

Не менее 3 атм. при старте двигателя;
На уровне 2,5 атм. на холостом ходу;
Около 3,3 атм. со снятой трубкой с регулятора давления;
Около 7 атм. при пережатой сливной трубке.

Давление в системе после нагнетания топлива в рампе должно снижаться до 0,7 атм. На таком уровне значение должно выдерживаться в течение некоторого времени. О проблемах в регуляторе давления будет свидетельствовать резкое падение компрессии до нуля.

Более детально о проверке давления в топливной рампе будет рассказано в видео:

Неисправен регулятор давления топлива: симптомы

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

неустойчивую работу на ХХ, агрегат глохнет на холостых;
потерю мощности, заметное повышение расхода топлива;
замедленные реакции на нажатие педали газа;
рывки и провалы во время разгона, в момент перегазовки;
автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Топливная система автомобилей ВАЗ

Вступление

Топливная система автомобиля довольно сложный и капризный механизм. При появлении каких-либо симптомов неисправности автомобиля первым делом следует делать диагностику топливной системы.

Существует большое количество различных неисправностей топливной системы зависящих от многих факторов. В этой статье подробно рассказывается обо всех симптомах неисправности топливной системы, а так же ее диагностики. Подробно описываются различия топливной системы двигателей объемом 1,5 и 1,6 литра.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементов топливной системы собранных на одной площадке.

В стакан бензонасоса входит:

Бензонасос
Фильтр грубой очистки
Датчик уровня топлива
Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистоте потребляемого топлива. Чаще всего бензонасос выходит из строя по причине некачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил как можно дольше, необходимо заправляется на проверенных АЗС и держать в баке автомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака, то скорее всего бензонасос выйдет из строя намного быстрее, так как при неровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будет хапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Форсунки инжекторного двигателя тоже один из самых важных элементов топливной системы. Предназначены для подачи топлива в блок цилиндров двигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшего и легкого воспламенения в цилиндре.

Форсунка устанавливается непосредственно на двигателе автомобиля, а именно в головке блока цилиндров. Количество форсунок зависит от количества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно, и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стакане бензонасоса. Служит для указания объема топлива в баке, выводя информацию на панель приборов.
