Топливный насос без обратки

Функции и принцип работы регулятора давления топлива

Регулятор давления топлива является частью системы топливоподачи двигателя. Он представляет собой клапан мембранного типа, который также называют перепускным. Главная задача регулятора — изменение давления горючего в топливной системе, поэтому от исправности этого узла зависит производительность и стабильность работы мотора в целом.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Устройство и принцип работы

Состоит топливный регулятор из следующих элементов:

• Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
• Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
• Обратный клапан. Расположен на входе.
• Пружина. Оказывает дополнительное давление на диафрагму клапана.
• Штуцеры для крепления магистралей впуска и слива топлива.
• Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

Классическая конструкция клапана представляет собой механический узел, работа которого основана на разнице давлений. В системах типа Common Rail вместо топливного регулятора может быть использован электромагнитный клапан, управляемый ЭБУ двигателя.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

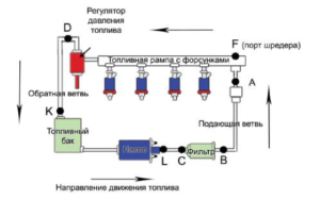

Схема расположения регулятора давления топлива в системе

• впускная – канал подачи из топливного бака в систему питания;
• обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

• сложность конструкции и необходимость установки дополнительного трубопровода;
• нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

Каждый топливный регулятор имеет свои заводские настройки и подходит под заданную модель автомобиля. Также существуют универсальные конструкции для инжекторных систем, которые оснащаются манометрами и возможностью ручной настройки. Они устанавливаются взамен штатного регулятора исключительно в топливную рампу.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Диагностика и неисправности регулятора топлива

Конструкция регулятора давления топлива не предусматривает ремонта. В ряде случаев выполняется его очистка, но такая процедура ненадолго продлевает срок службы устройства. При обнаружении поломки чаще всего регулятор полностью меняют на новый. Основными типа неисправностей этого узла являются:

• проседание или поломка рабочей пружины регулятора;
• разгерметизация корпуса;
• механический износ контактных поверхностей;
• коррозия различных поверхностей;
• загрязнение каналов.

Непосредственно сбои в работе могут проявляться в трех форматах:

1. подклинивание — регулятор срабатывает не каждый раз, когда это необходимо, а периодически;
2. неполное закрытие — топливо постоянно сливается в бак (обратную магистраль), независимо от давления;
3. заклинивание в закрытом положении — слива топлива не происходит при любых параметрах.

Признаки неисправности топливного регулятора имеют много общего с поломками топливного насоса и загрязнением фильтров. Так, предварительную диагностику можно выполнить на основе следующих наблюдений:

• Неустойчивая работа и остановка двигателя в режиме холостого хода.
• Повышение расхода топлива.
• Снижение мощности мотора.
• Медленная реакция на нажатие педали управления дроссельной заслонкой.
• Отсутствие плавного хода при разгоне автомобиля, наблюдаются рывки.
• В выхлопе значительно увеличивается содержание вредных компонентов CO и CH.
• Автомобиль не разгоняется.

Существенное влияние на срок службы регулятора давления топлива оказывает качество горючего. Также не следует пренебрегать своевременной заменой топливных фильтров. Особое внимание топливному регулятору следует уделить, если автомобиль не был в эксплуатации длительное время.

Давление в рампе без обратки

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками.

Как проверить?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

Поиск неисправности

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

• бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
• обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
• загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

• Что такое бензонасос. Принцип работы

Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

• Не открывается, как следствие — обедненная топливовоздушная смесь;
• Постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
• Форсунка работает, но ее характеристика «уплыла», как следствие — некорректная топливовоздушная смесь.

Бортовая диагностика для определения неисправности

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

• P0171 — система топливоподачи слишком бедная;
• Р0172 — система топливоподачи слишком богатая.

Повышенное или пониженное давление в топливной рампе — одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки. К переобеднению топливовоздушной смеси приводят подсосы воздуха.

В статье будет описана методика проверки, не требующая специальных приспособлений.

Из инструмента потребуется:

• Любой механический манометр с максимальным показанием от 6 до 10 атмосфер (0,6-1,0 МПа)
• Топливный или кислородный шланг на 8 или 9 мм
• Колпачок, для откручивания ниппелей на колесе
• Два хомута
• Плоскогубцы

1. Мы взяли обычный газовый манометр со шкалой до 1,0 МПа. Он имеет резьбовое соединение и прекрасно накручивается на кислородный шланг на 9 мм. Можно использовать механический для проверки давления в колесах. Они, как правило, вставляются в топливные шланги на 8 мм.

2. Вворачиваем его в шланг и затягиваем хомутом:

3. Откручиваем пластиковый колпачок с топливной рампы. Он должен открутиться от руки, но если давно не трогали, могут потребоваться плоскогубцы:

4. Если машину только что заглушили, то в рампе бензин под давлением. Сначала рекомендуется стравить давление, нажимая на золотник и подставив тряпку или пластиковую «баклашку» с обрезанным горлышком. Стравливать удобнее колпачком от колеса.

5. Откручиваем колпачком ниппель. Он аналогичен ниппелю колеса:

6. Надеваем на резьбовую часть шланг с манометром и затягиваем хомутом соединение:

7. Заводим машину и первым делом убеждаемся в отсутствии подтекания бензина из соединений. После смотрим на показания манометра.

8. Для топливных систем с «обраткой» (на топливной рампе установлен регулятор давления, из которого уходит трубка обратно в бак) нормальным считается давление 2,7 атм (при перегазовке должно подпрыгивать до 3-х атмосфер). Однако давление 2,5 атм тоже допустимо. Если давление меньше, то топливная система неисправна. Пульсация давления (0,2 атм) свидетельствует о забитости сетки грубой очистки (находится в баке с топливным насосом).

9. Далее проверяем регулятор давления. Для проверки отсоединяем шланг, идущий от регулятора к впускному коллектору. Давление топлива должно увеличиться до 3,2 атм (при 2,7 начальных). До 3,0 атм тоже допустимо. Если давление не изменилось или изменилось не значительно (0,1-0,2 атм), то требуется проверить топливный насос.

10. Проверяется максимальное давление, развиваемое насосом. Для этого плоскогубцами пережимается обратный топливопровод (идет от регулятора). Разные насосы показывают разное давление, но у нового должно быть не менее 6 атм. Давление в 5 атм свидетельствует о сильном износе, но еще послужит. При давлении менее 4,0 атм насос неисправен или забит трубопровод с фильтром тонкой очистки. Если топливный насос исправен, а давление в рампе падает после восстановления «обратки» менее 2,5 атм, и/или не изменяется при отсоединении шланга регулятора, то неисправен регулятор. Если при пережатой обратной магистрали давление поднялось незначительно, а работа двигателя сильно ухудшилась, то велика вероятность пропуска форсунок.

11. Чтобы исключить влияние форсунок, лучше еще измерить давление на самой подающей магистрали, отсоединив ее от рампы и вставив в шланг с манометром. Если давление поднялось до 5-6 атм, а с пережатой «обраткой» оно значительно меньше, то пропускают форсунки. Требуется снимать рампу и проверять состояние каждой в отдельности.

12. Проверить на забитость трубопровода можно следующим образом. Снимаем заднее сидение и откручиваем лючок. Видим под ним узел бензонасоса. Если трубопровод на быстросъемных соединениях, то покупаем такое соединение в магазине (50 рублей).

13. Если трубопровод установлен на резьбовых соединениях, то придется купить трубку целиком и отрезать наконечник:

14. Подключаем его к выходу насоса, а на другой конец одеваем шланг с манометром. Проверяем давление еще раз. Если показания манометра увеличились до нормальных 6 атм (после нескольких накачек бензина поворотом ключа), то меняем топливный фильтр тонкой очистки и продуваем (или проливаем всю систему).

15. Замена топливного фильтра показана здесь: замена топливного фильтра на автомобилях Лада Приора, Калина и Гранта. Единственным отличием будет то, что после снятия фильтра направляем шланг подачи топлива в пластиковую бутылку (лучше прозрачную) и ключом включаем зажигание (включается топливный насос и проливается топливо в бутылку). Осматриваем состояние топлива в бутылке. Потом устанавливаем новый фильтр, снимаем шланг с рампы и направляем его в бутылку. Несколько раз включаем зажигание и проливаем бензин. Снова осматриваем топливо в «баклашке». Если была обнаружена грязь после фильтра, то требуется еще и промывка форсунок. Собираем всю систему и измеряем показания давления еще раз. Если показания не изменились, то проверьте правильность пережима «обратки» (можно попробовать подключить манометр к выходу из регулятора). Если это не помогло, то, возможно, засорение серьезное и требуется продувка воздухом под большим давлением. Нелишним будет проверить весь трубопровод от бака на механические повреждения (вмятины, перегибы).

16. Топливные системы без «обратки» диагностируются практически так же. Главное отличие в том, что здесь топливный регулятор расположен на корпусе насоса. Топливо идет от насоса на фильтр тонкой очистки, а потом идет к регулятору. Рядом с корпусом топливная трубка раздваивается. Один наконечник идет к регулятору, а второй уходит на топливную рампу.

17. Главное отличие в показаниях — нормальное давление на рампе 3,8 атм. При перегазовке должно подпрыгивать до 4-х атмосфер. Если давление меньше, сразу проверяем насос. Подключаем манометр к выходу насоса и смотрим давление. Давление так же должно быть не менее 6 атм у нового.

18. Если давление рабочее, то проверяем забитость топливного фильтра. Для этого восстанавливаем топливную магистраль от насоса и подключаемся к трубке, подходящей к регулятору. Проще всего это сделать, отрезав старый наконечник от топливного фильтра, один конец которого установить в клипсу, а на другой одеть шланг с манометром. Если давление идентично давлению насоса, то фильтр чистый. Если видно значительное падение, то фильтр необходимо заменить.

19. Далее проверяем подающую магистраль к рампе. Перекрываем подачу топлива к регулятору. Проще сделать это, вставив в быстросъемное соединение запаянный (закрученный/смятый) наконечник от фильтра. Если разницы и здесь не будет, то меняем регулятор. Если обнаружены потери, то проверяем всю магистраль – в ней возможны подтекание или смятость трубопровода, возможно также пропускают форсунки.

А — Топливный насос стоит с семеры.
Б — Рампа без обратки.
В — Топливная магистраль карбовая — без обратки.

Вопрос: Чем срезать давление у бака, что бы в основную магистраль не давило огромное давление. Поставить ограничитель давления с обраткой, что бы его установить внутри в баке и сразу лишку в бак сливать.

Предложили:
1- разобрать ограничитель давления топлива с бензонасоса приоры
2 — поставить фильтр от шкоды в котором три штуцера. ПОДАЧА-ВЫХОД-ОБРАТКА
Какие будут еще варианты?
Со шкодовским фильтром фото ниже, если третий то обратка и он даст НУЖНОЕ давление в основную магистраль. То думаю хороший выход. И сразу внутрь бака его и установить.

Какая разница в давлениях между этим двигателем и шкодовским, пойдет лИ? На фото два фильтра за 650 р и за 1300 р. Есть ли смысл переплаты, если мне нужно тока ограничить давление, а фильтр и с 07 ИНЖ сойет за 200р.

Обратный клапан топливной системы: 4 основных неисправности и способы их устранения

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания.

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Если топливоподача в норме, тогда даже при учете того, что мотор не запускается, из выхлопной системы все равно будет выходить небольшое количество дыма. Зачастую дым будет иметь сероватый оттенок. В редких случаях дымление может быть и при отсутствии подачи горючего. Это говорит о том, что в цилиндры попадает избыточное количество масла, но такой выхлоп будет синевато-сизым. Стоит отметить, что диагностировать данную неисправность по цвету выхлопа можно только условно.

Возможные места подсоса воздуха

Завоздушивание системы топливоподачи может произойти как неожиданно, так и стать результатом недавно осуществленных ремонтных работ. Воздух может проникать в топливную систему дизеля из разных мест, а общее количество потенциальных «окон» напрямую будет зависеть от того, сколько лет ТС находится в эксплуатации и в каких условиях эксплуатируется конкретный автомобиль.

Топливная система завоздушивается как при потере герметичности в главной магистрали, так и в обратной. Нарушение уплотнений в магистралях заставляет солярку стекать обратно в топливный бак. Двигатель может заводиться после простоя благодаря тому, что в полостях ТНВД остается горючее, но далее дизель быстро глохнет и повторно уже не заводится.

К завоздушиванию могут привести нарушения уплотнения топливоподкачивающего насоса. Отдельного внимания заслуживает магистраль для обратного слива топлива на форсунках (обратка), так как частым явлением становится нарушение герметичности топливопроводов на данном участке.

Еще одним местом для проникновения воздуха в систему топливоподачи может оказаться сам топливный насос. Нарушение уплотнения вала привода или крышки насоса приведут к подсосу воздуха ТНВД. Также в конструкции присутствуют и другие места на насосе, которые могут пропускать воздух. Добавим, что диагностику топливного насоса высокого давления необходимо осуществлять силами специалистов по ремонту дизельной аппаратуры.

Как самому обнаружить подсос воздуха: магистрали, ТНВД, обратка

Исключение других возможных причин позволяет предположить наличие подсоса воздуха в топливную магистраль. Начинать поиск неисправности необходимо с детального визуального осмотра моторного отсека. Следующим шагом станет осмотр нижней части авто. Обнаружить заметные трещины и другие дефекты трубопроводов, потеки солярки и мокрые пятна достаточно легко.

Если система завоздушивается, но явных признаков нарушения герметичности не видно, тогда для дальнейшей диагностики необходимо отключить топливный насос от топливных магистралей. Затем потребуется отдельная чистая емкость, в которую потребуется налить до 5 литров солярки без каких-либо примесей. Также будут необходимы 2 чистых изнутри и снаружи шланга (около 60 см. в длину), а еще два хомута. Помните, что чистота крайне важна при любых работах с топливной аппаратурой, так как попадание малейших частиц мусора в насос может привести к его выходу из строя и последующему дорогостоящему ремонту.

После отсоединения от ТНВД топливоподающей магистрали и обратки, на их место устанавливаются приготовленные шланги, которые опускаются в емкость с налитым чистым дизтопливом. Далее необходимо закрепить шланги в емкости так, чтобы они не смещались. Для этого крепим их на насосе хомутами, а в отдельной емкости для топлива любым удобным способом зависимо от типа используемой емкости.

После этого необходимо осуществить удаление воздуха из топливной камеры насоса. Отметим, что решение просто крутить мотор стартером для того, чтобы насос начал самостоятельно засасывать солярку из емкости, является неправильным и настоятельно не рекомендуется. Правильных способов решения задачи несколько. Далее рассмотрены самые простые, которые помогут ответить на вопрос, как удалить воздух из дизельного топливного насоса высокого давления прямо у себя в гараже.

Для этого емкость с соляркой необходимо поднять выше того уровня, на котором расположен ТНВД. Далее нужно найти место, где на насосе находится штуцер обратной магистрали для слива топлива. Это место потребуется тщательно отмыть, чтобы исключить любое попадание грязи. Затем болт штуцера можно вывернуть, а через открывшееся отверстие откачать воздух. Откачку производят спринцовкой, особым вакуумным насосом и т.д. Воздух откачивается до того момента, пока из отверстия не появится дизтопливо. После этого можно вкрутить болт на место и на пару минут запустить двигатель. Запуск необходим для окончательного удаления воздуха.

Ко второму способу относится решение снять шланг подачи топлива с насоса и начать отсасывать топливо до того момента, пока оно не будет выходить плотным потоком. Далее шланг можно надеть на штуцер топливного насоса и обжать при помощи хомута. Затем откручивается болт на штуцере обратной магистрали, а воздух выходит самостоятельно. После всех процедур дизель запускается на несколько минут для полного удаления остатков воздуха из насоса. Запуск можно будет еще раз повторить спустя какое-то время.

По окончании емкость с соляркой ставят выше уровня насоса. Дальше автомобиль оставляют на 8-10 часов. Если после простоя дизель нормально завелся, это говорит о том, что в топливную систему попадает воздух, причем это происходит через топливную магистраль. Следующим этапом диагностики становится размещение емкости с соляркой так, чтобы она оказалась ниже уровня ТНВД. После этого автомобиль снова оставляют на 8-10 часов. Если после простоя дизель не завелся или запуск сопровождается проблемами, тогда вероятен подсос воздуха через насос или магистрали «обратки» на дизельных форсунках.

Чтобы уточнить место неисправности, запускаем дизель и выгоняем воздух. Емкость с топливом снова ставим ниже уровня насоса. Трубки, которые отвечают за обратку форсунок и соединены с топливным насосом, необходимо плотно пережать. Машину можно повторно оставить на 8-10 часов. Если дизель после простоя нормально запустился и стабильно работает, тогда подсос воздуха происходит через обратную магистраль дизельных форсунок. В том случае, если проблемы, которые возникали и ранее при попытке завести мотор, проявились снова, тогда это говорит о подсосе воздуха через ТНВД. Насосу при такой неисправности требуется ремонт в специализированной мастерской. Также не редки случаи, когда в процессе диагностики выявляется сразу несколько мест, где нарушена герметичность.

В процессе поиска места завоздушивания также проверяется топливный фильтр. Поверка осуществляется по схеме: емкость с соляркой — топливный фильтр — ТНВД. Емкость с горючим ставится ниже уровня насоса. Если подсос в топливном фильтре не выявлен, подобным образом на герметичность проверяется подкачивающий насос.

Отсутствие явных проблем с топливным насосом, подкачивающим насосом, обраткой форсунок и топливными магистралями может указывать на попадание воздуха в топливную систему дизеля через топливный бак. Для более точной диагностики необходимо обратиться на СТО, где специалисты проведут проверку на герметичность при помощи узкоспециального профессионального оборудования.
