Замена сепаратора ваз 2109 инжектор

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторным двигателем оборудованы системой вентиляции топливного бака.

Она входит в состав системы питания. Система вентиляции бензобака необходима для предотвращения возникновения в нем избыточного давления, которое создают образующиеся здесь пары топлива (особенно при высокой температуре летом или сильном раскачивании автомобиля при движении).

Принцип действия системы вентиляции бензобака

Через две дренажные трубки, расположенные в топливном баке пары топлива, создающие избыточное давление в баке, по шлангу попадают в сепаратор. В нем они конденсируются, и образовавшийся бензин стекает обратно в топливный бак. Пары топлива удаляются через двухходовой клапан, соединенный шлангом с сепаратором.

Устройство системы вентиляции топливного бака ВАЗ 2108, 2109, 21099

Элементы системы вентиляции топливного бака автомобилей ВАЗ 2108, 2109, 21099

— Дренажные трубки внутри бака

Две дренажные трубки вставлены одна в другую, их концы расположены по краям топливного бака, для предотвращения вытекания топлива при поворотах автомобиля. Они имеют общий вывод на дренажный шланг к сепаратору.

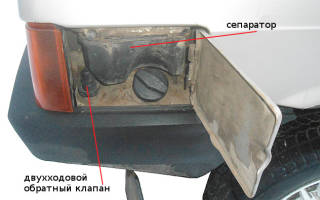

— Сепаратор паров бензина

Герметичный пластмассовый бачок, установленный в задней правой части автомобиля на кронштейне. Соединен шлангами с топливным баком и двухходовым обратным клапаном. Служит для конденсации паров топлива поступающих в него из бака. Вместимость 7 литров. Конденсат бензина из сепаратора сливается обратно в топливный бак, пары через двухходовой клапан удаляются в атмосферу.

— Двухходовой обратный клапан

Расположен возле заливной горловины топливного бака. Соединен шлангом с сепаратором. Обратный клапан двойного действия: запускает атмосферный воздух в бензобак и при повышении в нем давления паров топлива, выпускает их в атмосферу.

Неисправности системы вентиляции бензобака

— Поломка обратного двухходового клапана

Результатом отказа клапана или засорения шлангов будет превышение давления в баке выше нормы, что может привести к его деформации, повреждению шлангов и сепаратора. В результате возможно появление течи топлива, появлению устойчивого запаха бензина как в салоне автомобиля, так и возле него.

Примечания и дополнения

— На впрысковом двигателе 2111 автомобилей ВАЗ 21083, 21093, 21099 вместо системы вентиляции топливного бака имеется система улавливания паров топлива. Она аналогична системе вентиляции, но в дополнение имеет адсорбер с клапаном, который впитывает пары топлива и по команде блока управления (продувка адсорбера) отправляет их на дожигание обратно в двигатель. Это позволяет не выбрасывать токсичные пары в атмосферу и соблюдать определенные нормы токсичности.

Еще статьи по системам карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Фото- и видеоинструкция для тех, кто планирует самостоятельно поменять сепаратор на автомобиле ВАЗ 2114, 13, 15. Для выполнения данного вида работ вам потребуется эстакада или смотровая яма.

Перед началом работ убедитесь, что уровень топлива в баке ниже точки входа заливной горловины.

Процедура снятия

1. Первым делом нужно будет снять задний бампер.
2. Отверткой ослабляем хомут крепления трубки к патрубку заливной трубы.
3. Снимаем трубку с патрубка.
4. Теперь нужно ослабить затяжку хомута шланга заливной горловины.
5. При помощи ключа на 10 откручиваем 2 гайки крепления заливной трубы к кузову и разрезаем хомут крепления пластмассовой трубки к заливной трубе.
6. Снимаем шланг с заливной трубы.
7. Откручиваем и снимаем пробку заливной горловины.
8. Достаем заливную трубку из щитка.
9. При помощи ключа на 10 откручиваем болт крепления щитка сепаратора.
10. Достаем кронштейн из-под щитка.
11. Затем нужно отогнуть правую обивку багажного отделения.
12. При помощи ключа на 10 откручиваем гайку шпильки крепления щитка сепаратора.
13. Достаем шпильку из отверстия и достаем сепаратор из ниши кузова.
14. ослабляем затяжку двух хомутов и отсоединяем две трубки от сепаратора и снимаем сепаратор.
15. Устанавливаем сепаратор на место в обратном порядке.

Видео по теме:

Иногда автолюбитель может заметить, что рядом с лючком бензобака появляются влажные пятна топлива, причем возникать они могут как при полном баке, так и при низком уровне горючего в нем. В подавляющем большинстве случае виноват в этом сепаратор ваз 2114, вышедший из строя. Сегодня мы расскажем о том, что он из себя представляет, где установлен и как заменить его на новый.

Система улавливания паров бензобака

Практически в каждой современной автомашине бензобак имеет встроенную систему вентиляции (по другому называемую системой улавливания паров).

Она включает в себя такие элементы, как:

• сепаратор;
• соединительные трубки;
• двухходовой клапан.

Главное назначение этой системы — поддержание стабильного давления внутри бака и улавливание паров, образующихся в нем при сильной тряске, вибрации либо в жаркую погоду, когда топливо внутри начинает расширяться и испаряться. Отсутствие подобной вентиляции могло бы привести к тому, что бензобак под действием избыточного давления паров попросту бы раздулся и деформировался.

Действует система улавливания топливных паров следующим образом:

• при нагреве или вибрации в баке образуются пары бензина;
• благодаря своей летучести, они поднимаются вверх и попадают внутрь двух дренажных трубок, идущих от бака к сепаратору;
• попадая внутрь сепаратора, они конденсируются, превращаясь в капли жидкости, и стекают обратно в бензобак;
• избыточные пары, не успевшие конденсироваться (например, в очень жаркую погоду) попадают из сепаратора в двухходовой клапан и сбрасываются в атмосферу.

В автомашинах с инжектором система вентиляции бака работает по схожему принципу с той лишь разницей, что вместо двухходового клапана в ней установлен адсорбер (поглотитель) паров, накапливающий их и по команде ЭБУ сбрасывающий в двигатель на дожигание. Это позволяет избежать преднамеренной утечки топлива в окружающую среду.

Конструкция сепаратора

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

• запах топлива внутри салона;
• запах топлива около автомашины (при этом с момента заправки прошло много времени);
• пятна бензина около горловины бака;
• капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.

Замена сепаратора

Из-за того, что сепаратор представляет собой обычный бачок (чаще всего пластиковый), пытаться починить его подручными средствами вряд-ли стоит — ввиду высокой текучести бензина проблема может остаться, а время на ремонт окажется истраченным впустую. Именно поэтому самым лучшим вариантом в данной ситуации является замена (тем более, что новый сепаратор паров стоит совсем недорого).

Если есть возможность, лучше приобрести металлический сепаратор — он более устойчив к вибрациям и имеет увеличенный срок службы.

Для замены этого устройства потребуется следующий комплект инструментов:

• отвертка с крестообразным шлицем;
• ключ на 8;
• ключ на 10;
• трещотка;
• головка на 13.

Сама замена сепаратора выполняется в следующем порядке:

1. Установить машину на яму или эстакаду.
2. Включить ручной тормоз.
3. Снять облицовку заднего бампера.
4. Отогнуть правую сторону обивки внутри багажника.
5. Выкрутить при помощи ключа на 10 гайку фиксации щитка сепаратора.
6. Снять пробку топливного бака.
7. При помощи отвертки ослабить крепление хомутика в месте подключения наливного шланга к трубке в нижней части автомобиля.
8. Снять шланг с наливной трубки.
9. При помощи головки на 13 выкрутить гайку фиксации хомута, прижимающего наливную трубку к кузову.
10. При помощи той же головки выкрутить крепеж кронштейна наливной трубы.
11. Ослабить хомутик, удерживающий шланг вентиляции бензобака на штуцере наливной трубки.
12. Снять шланг системы вентиляции со штуцера.
13. Вынуть наливную трубку из сепаратора.
14. Снять уплотнительное кольцо с места соединения щитка сепаратора и трубки.
15. Выкрутить болт, крепящий щиток сепаратора к кузову авто (потребуется ключ на 8).
16. Отвести щиток сепаратора и сепаратор в сторону.
17. Ослабить хомутик, фиксирующий шланг сепаратора.
18. Снять шланг сепаратора со штуцера.
19. Снять старый сепаратор.

Новый сепаратор паров бензобака следует устанавливать в точно таком же порядке, но в обратной последовательности.

ВАЗ 21099: ремонт инжектора — как производить?

Установка инжектора в автомобиле ВАЗ 21099

Надежная работа топливной системы автомобиля ВАЗ 21099 зависит от инжектора. Его засорение может привести к большому перерасходу топлива, нестабильной работе на холостом ходу и уменьшению мощности двигателя, подергивании авто при разгоне.
Очень многие автозаправочные компании реализуют топливо низкого качества, которое содержит грязь, бензол, воду, серу и олефин. Это приводит к скоплению смолистых отложений в топливной системе, рампе, на поверхностях форсунки.
В данной статье рассматриваются вопросы как на автомобиле ВАЗ 21099 самому промыть инжектор.

Система впрыска ВАЗ 21099

Основные элементы системы впрыска показаны на схеме:

Схема системы впрыска автомобиля ВАЗ 21099

На схеме позиции:

• 1 – воздушный фильтр;
• 2 – датчик расхода воздуха;
• 3, 4,10, — шланги системы;
• 11 – электронный блок управления;
• 13 – топливный фильтр;
• 14 – бак для топлива;
• 18 – регулятор давления;
• 20 – рампа форсунок;
• 21 – форсунка;
• 26 – головка цилиндров.

Как правильно промыть инжектор на автомобиле ВАЗ 2109

Очистить топливные форсунки от смолистых отложений, которые появляются из-за плохого качества, заливаемого в бензобак топлива, бывает достаточно на ВАЗ 2109 инжектор промыть. Это можно сделать в специализированной мастерской или своими руками.
Процесс выполнения работ заключается в следующем:

• Приобретаются: промывочная жидкость, спринцовка, комплект новых свечей.

Совет: Работу лучше выполнять с помощником, который будет давить на педаль акселератора, для поддержания нужных оборотов двигателя.

• Смешивается 1,5 – 2 литра бензина, который заливается обычно в бак, и промывочная жидкость.
• Открывается капот.
• На шланге, соединяющем впускной коллектор и вакуумный усилитель тормозов, отсоединяется резиновая трубочка-переходник.
• Спринцовкой в нее наливается подготовленная смесь промывочной жидкости и бензина.
• Примерно 20 минут достаточно, чтобы отошли все наросты внутри устройства.
• Помощник садится за руль, заводится двигатель. Педаль акселератора нужно удерживать, иначе двигатель не будет держать обороты из-за отсоединения трубки.
• Делается впрыск смеси.

Совет: Высокое давление в трубке может спровоцировать затягивание спринцовки вовнутрь, поэтому нужно аккуратно на нее нажать, а в трубочку жидкость поступит сама.

• Не нужно обращать внимание на вылетающие из него черные куски мусора, исходящие клубы белого дыма. Все это может сопровождаться различными звуками особенно у автомобилей ВАЗ 2109 прочистка инжектора, которых не проводилась более трех лет.

Совет: Вливать промывочную смесь нужно небольшими порциями, это лучше промоет устройство.

• Когда вся смесь закончится, мотор глушится, дается время ему остыть.
• Устанавливается новый комплект свечей зажигания.
• Рабочее место двигателя протирается сухой тряпкой.
• Капот закрывается.

Для ВАЗ 21099 как промыть инжектор, хорошо показано на видео.
Если форсунки покрылись коркой лака темного цвета ее трудно очистить простой промывкой. Поэтому для профилактики нужно в бензобак заливать через 5 000 – 6 000 километров пробега чистящие присадки.
Цена чистящего средства доступная, одной бутылки достаточно на 60 – 89 литров топлива. Такой метод чаще используется для очистки форсунок на новых автомобилях.

Совет: Не нужно загрязненный инжектор очищать сольвентом.
Отложения грязи могут по топливным проводам из бензобака достигнуть рампы и форсунок, что может окончательно забить впускные каналы и осесть на фильтрах форсунок, изготовленных из нейлона. Сольвент малоэффективен для удаления таких отложений, поэтому применение его не только опасное, но и напрасное мероприятие.

Прочистку инжектора лучше производить с помощью специального оснащения, используя переходники к рампе форсунок.
В этом случае инструкция предлагает:

• Отсоединить: топливный фильтр, топливные провода, бензобак.
• Включить двигатель и дать ему поработать 40 – 50 минут на промывочной особой смеси, подающейся под давлением примерно 6 атмосфер. Этого времени достаточно, чтобы промывочное средство устранило грязь из форсунок, рампы, клапана и камеры сгорания.
• Установить новые свечи зажигания.
• Для удаления из топливной системы мотора остатков промывочной смеси нужно несколько километров проехать на авто с большой скоростью.

Таким методом можно на автомобиле ВАЗ 2109 промыть инжектор сравнительно не дорого. Он не требует много усилий прикладывать для демонтажа рампы и форсунок, а эффект от очистительных составов хороший.
Как чистить форсунки, показано на фото.

Чистка форсунок инжектора ВАЗ 2109

Каждый автовладелец решает сам,когда промывать инжектор ВАЗ 2109, единственное условие, чтобы работа выполнялась своевременно. Тогда увеличивается гарантия исправной работы не только двигателя, но и всех узлов автомобиля ВАЗ 2109.

Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

• сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
• открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
• тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
• под ковролином видим лючок бензобака;
• отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

• при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
• при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

• открываем капот;
• находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
• где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Замена регулятора давления топлива на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Регулятор давления топлива – это неотъемлемая часть в системе питания автомобиля, он отвечает за регулировку давления топлива в системе (Это и из его названия уже понятно), вот к примеру инжекторный автомобиль семейства Самара должен ездить при давлении топлива в 2.8-3.2 атмосфер, если это давление будет меньше (А давление это напрямую корректирует регулятор) то автомобиль начнёт дёргаться так как ему бензина просто не хватает, если же это давление будет больше то расход сразу же увеличиться и двигатель начнёт заливать, если вы думаете что автомобиль поедет лучше от большего давления то ошибаетесь, просто на большем давлении и воздуха в двигатель нужно больше подавать а у вас то остаётся всё стандартное и поэтому только лишь расход топлива и динамика у автомобиля пропадает.

Примечание!
Чтобы произвести замену данного агрегата на новый, много инструментов не нужно но понадобятся такие которых у вас возможно даже и нет, а именно: Шестигранные ключи нужны, потому что на болтах с шестигранными головками то и крепиться сам регулятор, кроме этого ещё отвёртка и гаечный ключ понадобятся, ключ «на 24» нужен!

Краткое содержание:

Где находиться регулятор давления топлива?
Не очень то и в удобном месте он располагается, чтобы его увидеть нужно будет немного подлезть во внутреннюю часть двигателя автомобиля, для наглядности данный регулятор на фото чуть ниже указан красной стрелкой, а на маленьком фото показан он же но только в другом ракурсе (По ближе).

Когда нужно менять регулятор давления топлива?
Регулятор он как клапан, если давления топлива в топливной рампе где он установлен слишком большое, он это давление сбрасывает, но со временем он изнашивается и начинает заедать, если он заедает то он может заклинить в двух позициях, первая позиция это он полностью у вас будет открыт и давления в связи с этим не будет достаточное в топливной рампе, а если давления не будет достаточного то автомобиль начнёт неустойчиво работать на холостом ходу, пропадёт динамика и после того как вы заглушите автомобиль давления быстро упадёт в топливной системе (У нормально исправной системы, давление в системе должно держаться в районе одних суток, при этом когда вы заглушили автомобиль и потом через некоторое время его завели, он у вас заведётся без проблем так как давление будет держаться, при неисправном регуляторе давление сразу после заглушения мотора упадёт и чтобы завести автомобиль вам придётся погонять его немного), про низкое давление разобрались но что если регулятор заклинит в положении закрыто и не будет выпускать давление из системы, в этом случае давление в системе будет расти и оно уже будет не 2.8-3.2 атмосфер как положено а примерно 5-6 атмосфер, в этом случае бензин будет очень быстро тратиться и ещё будет идти более чёрный дым из выхлопной трубы (Это потому что топливо больше подаётся в систему) и динамика немножко просядет.

Как заменить регулятор давления топлива на ВАЗ 2108-ВАЗ 21099?

Примечание!
При покупке нового регулятора покупайте с точно такой же маркировкой и чтобы он сбрасывал именно то давление которое нужно для вашего автомобиля, вить разные регуляторы давления топлива настроены на разное давление и если вы поставите к примеру регулятор на 5 атмосфер то автомобиль у вас так же начнёт потреблять лишнее топливо, будет идти более чёрный дам из выхлопной трубы и динамика в связи с этим немного пропадёт, поэтому новый регулятор покупайте с точно такой же маркировкой которая нанесена на старом (Чтобы увидеть маркировки вам скорее всего придётся снять регулятор давления топлива с машины)!

Снятие:
1) Снимается то он дольно таки легко просто нужно знать некоторые нюансы, а именно перед тем как его снять давления в топливной системе стравите (Более подробно о том как это сделать, читайте в статье: «Стравливание давления топлива на ВАЗ»), далее (Вы можете этого и не делать) мы вам просто рекомендуем обесточить бортовую сеть у автомобиля, вить работать вы будете с элементом топливной системы и если вдруг капли от топлива попадут на аккумуляторную батарею, то возможно (Не факт) произойдёт воспламенение этого топлива, более подробно о том как обесточить бортовую сеть, читайте в статье: «Замена аккумулятора ВАЗ», первый пункт в этой статье изучите.

2) После всех законченных операций по подготовке системы, переходите напрямую к замене, для этого в начале со штуцера регулятора давления (Указан синей стрелкой штуцер), отсоедините вакуумный шланг и оставьте там его висеть в отсоединённом состоянии.

3) Теперь чуть-чуть выше регулятора разыщите прижимную пластину (Указана синей стрелкой), которая держит две топливных трубки чтобы они не болтались (Трубки обе указаны зелёной стрелкой), а держится данная пластина всего лишь на одном центральном винту который то вам и нужно будет отвернуть и снять после этого пластину с двигателя автомобиля.

4) Затем от задней части регулятора отсоедините топливную трубку которая к нему подсоединена, данная трубка крепиться при помощи гайки (Указана красной стрелкой) отвернув которую, трубку легко можно будет отсоединить от регулятора давления.

5) И в завершение выверните два боковых болта с шестигранными головками которые регулятор то и крепят, для этого возьмите в руки шестигранник и при помощи него эти болты отверните (Они указаны стрелками).

Примечание!
Если регулятор не снимается, тогда его снизу аккуратно отвёрткой подцепите и использовав её как рычаг, выньте и тем самым снимите регулятор с двигателя автомобиля!

Установка:
Новый регулятор на автомобиль устанавливается в обратной последовательности но есть одно Но! Если вы решили не менять регулятор а к примеру просто сняли потому что топливную рампу меняете на новую и старый вам нужно перекинуть, то перед установкой старого обязательно проверьте уплотнительное кольцо и мы вам рекомендуем даже без проверки заменить его новое, но всё же если у вас нет нового кольца, то на старом дефектов и различного рода трещин быть не должно, учтите это.

Дополнительный видео-ролик:
Более подробно о том как заменить этот регулятор смотрите в ролике ниже.
