Конструкция бензонасоса ВАЗ 2114

Современный автомобильный двигатель вместо карбюратора в своей конструкции имеет инжектор. Бензонасос ВАЗ 2114 монтируется в топливном баке автомобиля. Конструкция насоса позволяет ему создавать давление в топливной системе автомашины до 8 атмосфер. Максимальная производительность насоса составляет до 80 литров в час.

Бензонасос ВАЗ боится загрязнений, находящихся в топливе. Помимо этого, ему противопоказано функционирование в холостом режиме с пустым баком. Если отказывает в работе насос перекачки топлива, двигатель автомобиля не в состоянии запуститься. Специальный регулятор давления в топливной системе поддерживает давление в системе в соответствующем диапазоне, необходимом для нормального функционирования силового агрегата автомобиля.

Устройство топливной системы ВАЗ 2114

Топливная система автомобиля ВАЗ 2114 состоит из:

топливного модуля;
топливопровода;
рампы форсунок;
топливных форсунок;
фильтра для топлива;
системы управления подачей топлива.

Топливный модуль состоит из следующих элементов:

бензонасоса;
датчика уровня топлива;
поплавка;
сетки первичного фильтра топлива.

Сетка фильтра, расположенная на всасывающем патрубке бензонасоса, имеет мелкоячеистую структуру, что позволяет задерживать частицы загрязнений, способные повредить конструктивные элементы детали. В систему бензопровода дополнительно встраивается корпус фильтра тонкой очистки топлива.

Как правило, в конструкции топливного фильтра тонкой очистки используется материал, способный задерживать на своей поверхности самые мельчайшие частицы, находящиеся во взвешенном состоянии в топливе. Инжектор современного автомобиля ВАЗ представляет собой достаточно надежное устройство, которое обеспечивает контроль над системами, отвечающими за обеспечение бесперебойной работы двигателя автомобиля.

Инжектор автомобиля ВАЗ 2114, помимо элементов системы подачи топлива, включает в себя электронный блок управления, а также большое количество датчиков, которые передают информацию о состоянии автомобиля на блок управления и позволяют контролировать работу силовой установки.

Принцип работы и признаки неисправности

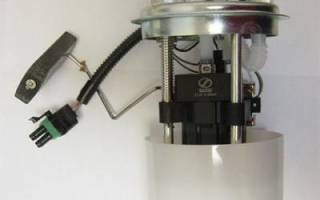

Топливный насос является небольшим электромоторчиком, который обеспечивает перекачку топлива и создание рабочего давления в топливной рампе. Он является компонентом топливного модуля. Топливный модуль автомобиля ВАЗ 2114 представляет собой единый блок, в состав которого, кроме насоса, входят:

топливный датчик, контролирующий уровень топлива, в сборе с поплавком;
заборная камера;
фильтрующий элемент.

Насос приводится в действие электрическим мотором, питающимся от бортовой сети. Конструктивно насос и электромотор, приводящий его в действие, составляют одно целое. Электрический компонент узла омывается бензином. Это требуется для того, чтобы обеспечить охлаждение электроприводу насоса, так как он достаточно быстро нагревается в процессе работы.

Схема работы топливного насоса

Помимо этого, проходящий через электродвигатель бензин обеспечивает смазывание контактирующих между собой поверхностей. Существует большое количество признаков неисправностей, которые могут характеризовать перебои или отказ в работе этого компонента топливной системы. Среди них основными признаками, которые способен обнаружить любой человек, являются следующие:

двигатель автомобиля не запускается;
при попытке запуска двигателя после включения зажигания не слышно звука работы электродвигателя насоса;
появление перебоев в работе силового агрегата автомобиля;
появление рывков в движении на малом ходу.

Вернуться к оглавлению

Типичные поломки насоса

Основными причинами, которые могут привести к отказу в работе насоса, могут быть следующие:

выход из строя предохранителя бензонасоса;
выход из строя реле;
некачественное закрепление массы узла;
выход из строя электропривода насоса;
плохой контакт на клеммах электромотора;
поломка насоса.

Электродвигатель насоса выходит из строя очень редко. Это обусловлено тем, что этот узел конструкции работает при интенсивном охлаждении потоком бензина. Происходит постоянная промывка элементов электродвигателя топливом.

Наиболее часто наблюдается поломка центробежного шиберного гидронагнетателя в конструкции насоса. Это происходит за счет наличия в топливе мельчайших загрязнений, которые с потоком бензина попадают в механизм, и трущихся элементов конструкции, которые с течением времени сильно изнашиваются, что приводит к снижению уплотнения между ними. Это ведет к понижению производительности и, как следствие, к падению давления в топливной системе.

При возникновении первых признаков износа бензонасос ВАЗ 2114 работает с повышенным уровнем шумности, что становится сразу же заметным, а дальнейшее изнашивание ведет к отказу двигателя запускаться. Ремонт вышедшего из строя насоса, как правило, не производится. Это связано с трудностями, возникающими при вскрытии завальцовки корпуса насоса. Чаще всего выполняется замена узла в сборе. Причины выхода из строя реле электробензонасоса могут быть следующие:

превышение срока эксплуатации;
низкое качество материала катушки реле или его контактной группы;
ошибка при подключении реле в электрическую сеть автомобиля.

При некачественном закреплении массы электробензонасоса наблюдается плохой или непостоянный контакт. Это приводит к тому, что не работает бензонасос ВАЗ. При выявлении этой неисправности устройство остается работоспособным и замена узла автомобиля не производится, а путем несложных операций обеспечивается надежный контакт массовой клеммы.

Снятие, установка и замена бензонасоса

Если не работает бензонасос ВАЗ, требуется провести ремонт топливной системы авто. Прежде чем приступать к проведению ремонта, понадобится отключить минусовую клемму на аккумуляторной батарее автомашины. Помимо этого, работы требуется проводить при пустом бензобаке автомобиля. Замена бензонасоса проводится путем демонтажа топливного модуля, что дает возможность очистки днища бензобака от накопившегося осадка.

Для того чтобы заменить вышедшее из строя устройство, понадобится сбросить давление топлива внутри топливопровода. Это делается путем отвинчивания заглушки штуцера топливной рампы при помощи тонкой отвертки. Чтобы осуществить снятие топливного модуля, потребуется подготовить некоторые инструменты:

фигурную и плоскую отвертки;
ключ номер 17;
головку номер 7;
ветошь.

Если не работает бензонасос ВАЗ 2114, то для его замены требуется выполнить определенную последовательность операций. Сначала откручиваются два самореза, которые крепят крышку, закрывающую свободный доступ к месту установки топливного модуля автомобиля. После снятия крышки от узла отсоединяется электрический разъем.

Затем используется ключ номер 17 для отвинчивания топливопроводов, при этом требуется внимание, чтобы не потерять специальные уплотнительные кольца, обеспечивающие герметичность соединения. После отсоединения трубопроводов они аккуратно отводятся в сторонку от топливного модуля, что позволяет получить полный доступ к нему.

Используя головку номер 7, осуществляется откручивание гаек, которые фиксируют прижимную пластину. Она обеспечивает удержание всего топливного модуля. После снятия пластины осуществляется извлечение модуля из полости бака, для этого предварительно требуется освободить поплавок датчика топливного уровня.

При наличии модуля в сборе он устанавливается на место извлеченного. Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей.

При осуществлении этих операций лучше всего использовать инструкции по эксплуатации и ремонту автомобиля, которые, как правило, содержат фото, способные прояснить суть выполнения той или иной операции по ремонту или замене компонентов и агрегатов автомобиля.

Использование подобных пособий позволяет в значительной мере облегчить выполнение ремонтных работ практически каждому автолюбителю, который не является специалистом автосервиса.

Лечение суставов

Сайт про суставы

Схема топливной системы ваз 2114 инжектор

Процесс бесперебойной подачи горючего осуществляется топливным устройством, который обеспечивает поток нужного количества горючих материалов в двигатель при движении автотранспорта.

Устройство топливной системы ВАЗ 2114

Составляющие компоненты устройства

Топливная система ВАЗ 2114 включает:

бак для хранения горючей смеси;
бензонасос;
несколько видов фильтров;
трубопроводы для передачи горючей жидкости;
рампу с 4 форсунками;
регулятор давления;
крышку на горловине бака.

Стальная топливная емкость служит объектом для хранения горючего, в ней помещен насос высокого давления и контролер показателя наличия горючего, который передает сигнал на контрольную панель. На насосе расположен фильтр грубой очистки, который предотвращает попадания крупных частиц мусора, ржавчины и различных примесей в топливную систему.

Возле бака находится фильтр тонкой очистки, этот агрегат гарантирует тщательную очистку горючей жидкости от главной магистрали до форсунок.

Форсунки помещены на топливной рампе, которая надежно закрепляет их на двигателе. Впрыск топлива осуществляется с помощью блока управления системы. Регулятор давления контролирует уровень впрыскивания жидкости между впускным шлангом и магистралью рампы. Излишек горючей смеси возвращается по форсункам назад, по отдельной линии слива бака.

Читать еще: Реле топливного насоса на ланосе

Температура жидкости, которая выполняет обратный ход, повышается на 6-14 градусов, это происходит потому, что топливо циркулирует под основанием машины и пышущего двигателя, а также трется об стенки шланга.

Такой круговорот горючей смеси повышает температуру общей жидкости в цистерне. Появляются пары горючего, которые по определенной схеме поступают в емкость для горючего и не выходят в атмосферу, топливная система впрыскивания обеспечивает безопасное улавливания испарения, уничтожая пары при работе двигателя.

Перед тем, как провести ремонт или профилактические действия системы питания важно уменьшить давление внутри агрегата. Чтобы не допустить пролив топлива при удалении проводов, важно зафиксировать концы шлангом микрофиброй.

На автотранспорте установлена система подачи топлива ВАЗ 2114, которая эффективно подает горючее при различных наклонах автотранспорта, а также при низком уровне жидкости в цистерне.

Принцип работы основных элементов топливного агрегата

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

хрупкостью корпуса;
частых перепадов температур;
образования конденсата в баке;
при использовании некачественной горючей смеси;
окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

ВАЗ-2114 бензонасос: принцип работы, устройство, схема и типичные поломки

В современных автомобилях, а ВАЗ-2114 именно таковым и является, вместо карбюраторной системы питания установлен инжектор. Также машина укомплектована современным инжекторным двигателем. Еще одно важное устройство в системе питания автомобиля ВАЗ-2114 – бензонасос. Этот насос расположен в топливном баке. Главная задача данного оборудования – создать в системе питания рабочее давление. Оно может достигать 8 атмосфер, но чаще всего топливо перекачивается под давлением в 300-400 кПа. Что касается производительности, то это оборудование может перекачивать до 80 литров топлива в час.

Как и все остальные системы в автомобиле ВАЗ-2114, бензонасос может выходить из строя.

Как устроена топливная система ВАЗ-2114

Система питания включает в себя топливный модуль, магистрали, а также фильтры и форсунки. Топливный модуль включает в себя непосредственно насос, датчики уровня, поплавок, а также сетки первичного топливного фильтра.

Сетка бензонасоса ВАЗ-2114 расположена во всасывающем патрубке. Она отличается мелкоячеистой структурой, благодаря этому она задерживает крупные загрязнения, которые могут повредить детали насоса и системы питания.

Конструкция бензонасоса

Что касается непосредственно самого элемента, то он мембранного типа. Принцип работы его основывается на электрическом приводе. Питание на мотор осуществляется от сети автомобиля. Главный компонент – это специальная мембрана, которая в процессе работы мотора может совершать возвратно-поступательные движения.

Узел мембранной системы или гидронагнетателя обязательно имеет в конструкции предохранительный клапан, который служит для сброса давления. Также имеется обратный клапан, находящийся в выходной части устройства. Он необходим для того, чтобы не дать топливу возможность проникнуть из системы питания в бак. Кроме того, с его помощью осуществляется сохранение давления в системе, когда насос выключен.

Что касается принципа действия механического гидронагнетателя, то их делят на центробежные и объемные насосы. Первые могут быть турбинного типа, где рабочая деталь похожа на крыльчатку с огромным количеством лопастей.

В автомобиле ВАЗ-2114 бензонасос постоянно омывается горючей жидкостью, даже если горючего в баке немного. Такая конструкция используется для того, чтобы электромотор охлаждался, ведь в процессе работы он достаточно сильно нагревается.

Принцип работы

Итак, бензонасос ВАЗ-2114 инжектор – это не что иное, как небольшой электрический мотор, который осуществляет перекачивание горючего и создание необходимого уровня давления в топливной рампе и топливной системе.

В тот момент, когда включается зажигание, из ЭБУ приходит сигнал к данному элементу. Далее на устройство поступает электрический ток. Первые несколько секунд происходит вращение мотора (это нужно для того, чтобы создать необходимое рабочее давление). Интересно, что если в течение двух-трех секунд бортовой компьютер не получает от насоса никаких данных, он выключает электрический мотор. Это сделано для обеспечения безопасности.

Можно услышать, как работает топливный насос в первые секунды после запуска двигателя.

Типичные неисправности, их признаки

ВАЗ-2114 – это особенный автомобиль, покупка которого не требует больших бюджетов. Также недорого обойдется владельцу и обслуживание. И даже если обслуживание какой-нибудь иномарки обойдется дешевле, то вот запчасти на ВАЗ найдутся быстрей и проще в любых магазинах даже в самых отдаленных районах. Частая проблема в автомобиле ВАЗ-2114 – бензонасос. Он не качает топливо.

Читать еще: Лада гранта большой расход топлива причина

Вот, к примеру, типичная ситуация – двигатель заглох. При попытке завести машину она либо вовсе не заводится, либо заводится и даже едет, но после пары метров снова глохнет. После проверки аккумулятора остается только бензонасос. Рассмотрим самые типовые неисправности этого узла и узнаем, как устранить поломку.

Признаки поломок

Первый признак, который сообщает о том, что насос не работает, – это банальный отказ двигателя заводиться.

Еще один момент – это давление в топливной системе. Когда с устройством все в порядке, тогда в магистралях будет 3,2 бар. По топливной рампе на 1,5-литровом двигателе уровень давления составит от 285 кПа до 325, на двигателе объемом 1,6 л – от 375 до 390 кПа.

Также часто случается такая ситуация, когда насос не получает сигнал после включения зажигания. Обычно водитель слышит легкую вибрацию, которая сообщает о нормально работающем устройстве, однако в этом случае вибрации нет. Чаще всего здесь проблема в проводке. Двигатель может дергаться еще до старта или просто на небольших оборотах. Здесь не функционирует сам насос либо сетка фильтра грубой очистки.

Все эти неисправности можно исправить. Не стоит сразу бежать в ближайший магазин. Замена бензонасоса ВАЗ-2114 обойдется от 2000 рублей при покупке целого модуля или же 1000 рублей при приобретении только насоса. Среди причин также может быть предохранитель, реле, ненадежно закрепленная масса, электромотор, контакты.

Система давления

Насос, как известно, нужен для создания давления в топливной системе. Чтобы поставить правильный диагноз или же вовсе исключить насос, придется выполнить замеры давления. Итак, нормальное давление на холостом ходу – 2,6 атмосфер, при включенном зажигании – от 3, без трубки регулятора – 3,3, с пережатым сливом – 7. При нажатии на педаль газа нормальное давление будет составлять от 3 до 2,5 атм.

Если при включении зажигания стрелка манометра находится около нуля, значит, сломан регулятор давления. При давлении на газ стрелка около нуля – неисправен бензонасос. Когда она плавно ползет вверх, стоит взглянуть, в каком состоянии фильтр бензонасоса ВАЗ-2114.

Контакты электропроводки

На прибор приходит три провода. Это положительный шнур, соответственно, отрицательный и провод датчик уровня топлива. Одна из причин, по которой насос отказывается работать – нарушение питания. После давления стоит проверить контакты.

Сделать это можно при помощи лампочки. Ее закрепляют на проводах и крепят к внешнему разъему насоса. После включения зажигания лампочка должна моргнуть. Если все равно не работает, следует проверить внутренние контакты.

Если же при тестировании внешних контактов лампа не загоралась, тогда по очереди подключают отрицательный и положительный контакты, которые отключены от насоса, к массе на приборе, а затем к реле бензонасоса ВАЗ-2114. Когда минусовой контакт подключен к массе и лампочка моргнула – контакт неисправен. Если нет – не работает плюсовой контакт. Если контакт находится на реле, а лампа загорелась, тогда стоит проверить проводку от насоса до реле.

Электромотор

Для проверки понадобится все та же лампочка. Провода ее закрепляют на одну из клемм мотора и включают зажигание. Если лампочка загорелась и потухла, тогда необходимо заменить электромотор.

Масса

Если с контактами все в порядке, то следует проверить, в каком состоянии масса.

Там, где находится масса, расположено и реле. В идеальной ситуации в момент зажигания данный элемент за несколько секунд запускает насос и отключается. Если уровень давления нормальный, а реле работает неправильно, тогда нужно снять переднюю панель, которая закрывает контакты звука. Со стороны пассажира можно увидеть три прибора. Самый нижний – это и есть реле. Если при повороте ключа реле щелкает, значит, оно работает. В противном случае лучше его заменить. Это недорого.

Предохранитель

Это заключительный этап диагностики.

Итак, под капотом, возле ветрового стекла находится ящик. Его необходимо открыть и отыскать верхний предохранитель. Сила тока его 15 А. Также на нем написано, что он для топливной рампы. Если контакт предохранителя целый, значит, он жив. Если контакт не в порядке, предохранитель подлежит замене.

Вот такие типовые неисправности имеет этот узел и таким вышеописанным образом можно провести его диагностику.

Топливная система ваз 2114 инжектор 8 клапанов

Функцией системы подачи топлива является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками, установленными во впускной трубе.

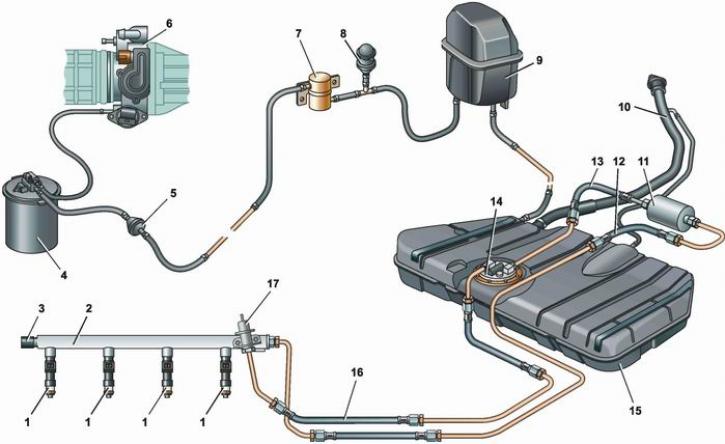

Рис. 2.80. Система подачи топлива с распределенным впрыском: 1 – штуцер для контроля давления топлива; 2 – рампа форсунок; 3 – кронштейн; 4 – регулятор давления топлива; 5 – электробензонасос; 6 – топливный фильтр; 7 – сливной топливопровод; 8 – подающий топливопровод; 9 – форсунки

В состав системы подачи топлива (рис. 2.80) входят: электробензонасос 5, топливный фильтр 6, топливопроводы (подающий 8 и сливной 7), рампа 2 форсунок с топливными форсунками 9, регулятором 4 давления топлива и штуцером 1 контроля давления топлива.

Электробензонасос, установленный в топливном баке, подает топливо через магистральный топливный фильтр и линию подачи топлива на рампу форсунок.

Регулятор давления топлива поддерживает постоянный перепад давления между впускной трубой и нагнетающей магистралью рампы. Давление топлива, подаваемого на форсунки, находится в пределах 300±6 кПа при неработающем двигателе. Избыток топлива сверх потребного форсункам возвращается в топливный бак по отдельной линии слива.

Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива.

При отсоединении топливопроводов не допускать пролива топлива. Для этого обматать концы трубок ветошью.

Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя. Привод заслонки от педали “газа” тросовый. Заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце ресивера на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с абсорбером и системой вентиляции картера двигателя.

Корпус дроссельной заслонки, с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.

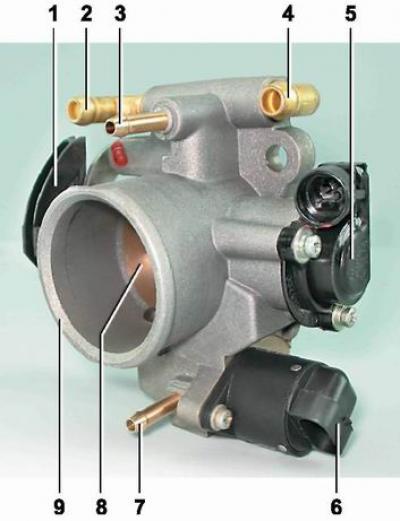

Дроссельный узел: 1 — сектор привода дроссельной заслонки; 2, 4 — штуцеры для соединения с системой охлаждения двигателя; 3 — штуцер отвода картерных газов; 5 — датчик положения дроссельной заслонки; 6 — регулятор холостого хода; 7 — штуцер для соединения с адсорбером; 8 — дроссельная заслонка; 9 — патрубок корпуса дроссельной заслонки

Воздух к впускным клапанам цилиндров двигателя подводится через ресивер и впускной трубопровод.

Топливный бак стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.

Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушкой заднего сиденья выполнен люк с крышкой. На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. Насос включается по команде ЭБУ.

Читать еще: Калина не показывает расход топлива

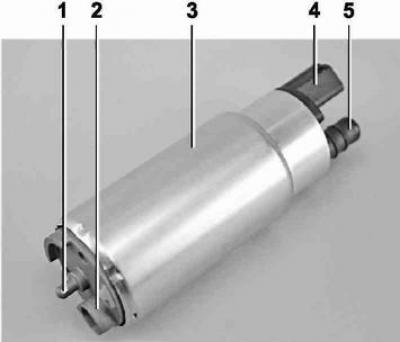

Топливный насос: 1 — выступ для крепления сетчатого фильтра; 2 — топливозаборный патрубок для подсоединения сетчатого фильтра; 3 — корпус; 4 — колодка электрического разъема; 5 — выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

От насоса по гофрированной трубке топливного модуля (см. ниже) бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.

Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе. Очищенное топливо поступает по топливопроводу в топливную рампу.

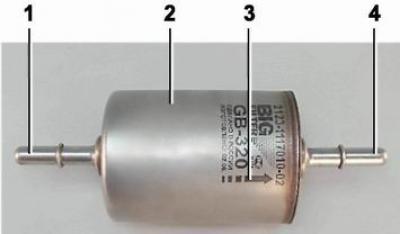

Топливный фильтр двигателя 11183 (1,6i): 1 — входной патрубок; 2 — корпус; 3 — стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 — выходной патрубок

Примечание. Топливный фильтр двигателя 2111 (1,5i) имеет соединительные патрубки с резьбой.

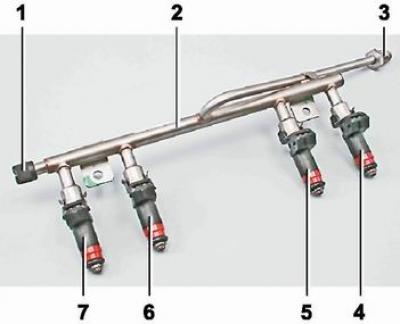

Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами.

Регулятор давления топлива — перепускной клапан, который поддерживает в системе (топливопроводе) рабочее давление, необходимое для правильной работы системы впрыска.

Все автомобили последних лет выпуска оборудованы системой улавливания паров топлива (в соответствии с экологическими требованиями ЕВРО II), где надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из сепаратора, предохранительного клапана, адсорбера, гравитационного клапана, клапана продувки адсорбера, обратного клапана, соединительных трубок и шлангов. Сепаратор и гравитационный клапан закреплены под правым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и возвращаются обратно в топливный бак. Гравитационный клапан препятствует вытеканию топлива из бака при переворачивании автомобиля. Предохранительный (двухходовой) клапан препятствует образованию избыточного давления паров топлива в баке, а также возникновению там разрежения, вызванного расходом топлива.

Расположение элементов системы улавливания паров топлива в задней части автомобиля: 1 — предохранительный клапан; 2 — сепаратор; 3 — пробка заливной горловины топливного бака; 4 — гравитационный клапан

Примечание. На фото задний бампер.

Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер — это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала, ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного модуля.

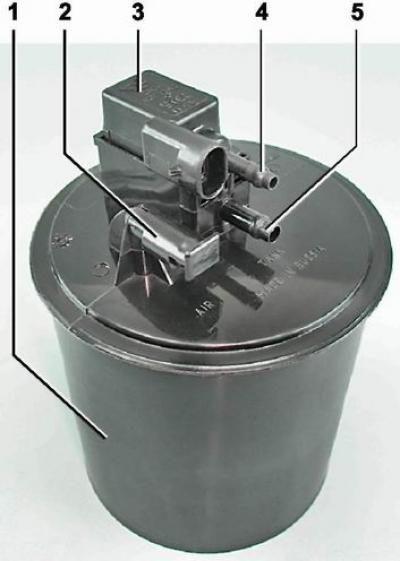

Адсорбер: 1 — корпус адсорбера; 2 — патрубок для связи внутренней полости адсорбера с атмосферой; 3 — клапан продувки адсорбера; 4 — соединительный патрубок клапана; 5 — соединительный патрубок адсорбера

Особенности системы питания двигателя 2111 (1,5i)

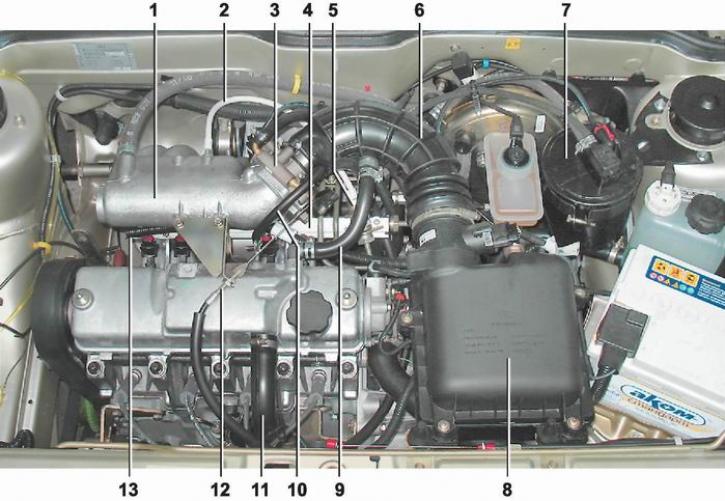

Расположение элементов системы питания двигателя 2111 (1,5i) в моторном отсеке: 1 — ресивер; 2 — шланг подвода разрежения к регулятору давления топлива; 3 — дроссельный узел; 4 — топливная рампа; 5 — регулятор давления топлива; 6 — шланг подвода воздуха к дроссельной заслонке; 7 — адсорбер; 8 — воздушный фильтр; 9, 10 и 11 — шланги системы вентиляции картера; 12 — трос привода дроссельной заслонки; 13 — диагностический штуцер

Топливный насос объединен с датчиком указателя уровня топлива в единый узел — топливный модуль (часто называемый- электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.

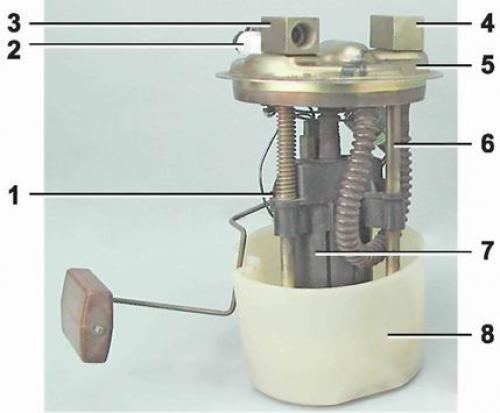

Топливный модуль двигателя 2111 (1,5i): 1 — датчик указателя уровня топлива; 2 — соединительная колодка; 3 — входной патрубок; 4 — выходной (нагнетающий) патрубок; 5 — крышка модуля; 6 — направляющая крышки модуля; 7 — электробензонасос в пластмассовом кожухе; 8 — заборная камера

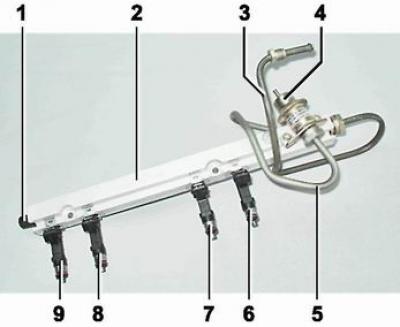

Топливная рампа двигателя 2111 (1,5i) в сборе с форсунками: 1 — диагностический штуцер; 2 — топливная рампа; 3 — трубка подвода топлива к топливной рампе; 4 — регулятор давления топлива; 5 — трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 — форсунки

Регулятор давления топлива установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.

Схема системы питания двигателя 2111 (1,5i): 1 — форсунка; 2 — топливная рампа; 3 — диагностический штуцер; 4 — адсорбер; 5 — обратный клапан; 6 — дроссельный узел; 7 — гравитационный клапан; 8 — предохранительный (двухходовой) клапан; 9 — сепаратор; 10 — заливная труба; 11 — топливный фильтр; 12 — сливной топливопровод; 13 — шланг топливопровода, соединяющий выходной патрубок топливного модуля с топливным фильтром; 14 — топливный модуль; 15 — топливный бак; 16 — топливопровод, соединяющий топливный фильтр с топливной рампой; 17 — регулятор давления топлива

Особенности системы питания двигателя 11183 (1,6i)

Ресивер двигателя 11183 (1,6i) выполнен из пластмассы.

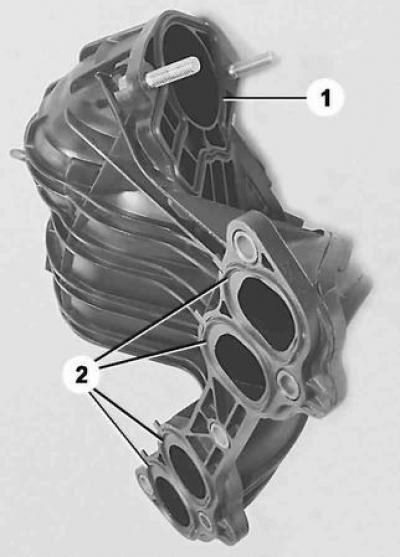

Впускной модуль двигателя 11183 (1,6i): 1 — фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 — ресивер с уплотнительными кольцами для подсоединения к впускному трубопроводу

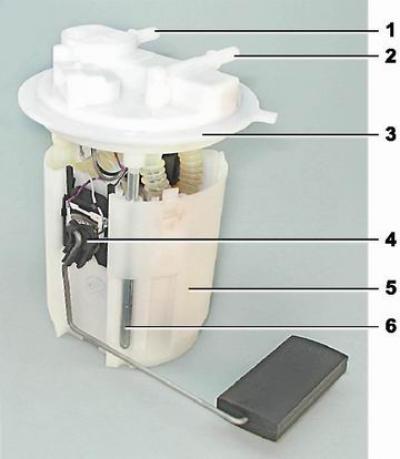

Топливный модуль двигателя 11183 (1,6i): 1 — входной патрубок (для подвода топлива к регулятору давления); 2 — выходной (нагнетающий) патрубок; 3 — крышка модуля; 4 — датчик указателя уровня топлива; 5 — заборная камера; 6 — направляющая крышки модуля

Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый — электробензонасос). Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к впускному патрубку топливного модуля, и далее — подается в топливную рампу.

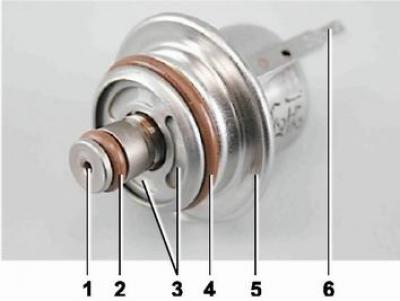

Регулятор давления топлива двигателя 11183 (1,6i): 1 — отверстие для сброса избыточного топлива; 2, 4 — уплотнительные кольца; 3 — отверстия для подвода топлива в регулятор; 5 — корпус; 6 — вывод для соединения регулятора с “массой”
