Почему не горит подсветка панели приборов ВАЗ-2107 и что делать

Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

• самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
• выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
• устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

• уровень топлива и заряда аккумуляторной батареи;
• индикацию включения дальнего света и габаритных огней, активации ручника;
• индикацию включения поворотников;
• давление смазочной жидкости в двигателе.

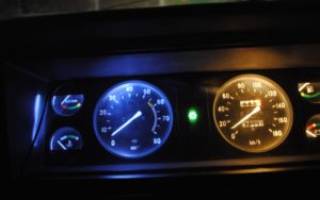

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Ваз 2107: замена датчика топлива своими силами

Датчик (измеритель) уровня топлива ваз2107 (он же ДУТ)

Признаком неисправности ДУТ, являются недостоверные показания уровня бензина на индикаторе, расположенном на передней панели автомобиля. Замена датчика топлива в ваз 2107может устранить эту проблему.
Процедура простая и не требует от вас навыков автослесаря и специфического инструмента. Каждый автолюбитель способен выполнить замену своими руками.
Важно лишь знать, где он располагается и как его достать.

Принцип работы

Измеритель уровня топлива это часть топливного модуля и располагается в топливном баке, вместе с топливным насосом.
Итак:

• Указатель уровня бензина (типа УБ-193 – фото внизу) взаимодействует с датчиком уровня топлива БМ-892 (891), расположенным в топливном баке
• Сам датчик представляет собой реостат из проволоки (проволока изготовлена из сплава нихром)

УБ-193 -Указатель уровня топлива ваз2107, располагается на приборной панели автомобиля

• Скользящий контакт реостата передвигается рычагом поплавка.
• Когда понижается уровень топлива, поплавок в датчике опускается.
• При этом увеличивается сопротивление реостата за счет подвижного контакта на поплавке.
• Напряжение на указателе при этом падает, и его стрелка перемещается в направлении «0»(Пусто).
• На конце рычажка расположен дополнительный контакт, который замыкает цепь лампочки сигнализатора, если в баке машины остается 4-6 литров топлива.
• На определенных моделях в таком положении замыкается специальный сигнальный контакт, на приборной панели загорается сигнальная лампочка об использовании резервного запаса топлива.

К сведению: указатель уровня бензина типа 19.3806 для ваз 2107 немного отличается от указателей ваз 2101-2106, и 2121. Основные отличия: он не имеет собственного корпуса, шкала его желто-зеленого цвета, он входит в комплект приборов 151.3801 и ее усовершенствования.
Не ошибитесь, выбирая новый для замены.

Инструкция по диагностике неисправностей

Замена датчика топлива начинается с диагностики неисправности. Диагностика поможет правильно определить, что именно вышло из строя и тем самым избежать ненужной траты усилий, времени и бесценных нервов.
Когда стрелка указателя на панели приборов постоянно показывает, что бак полон, выполняем следующие действия:

• Отсоединяем розовый проводок от датчика, при включенном зажигании
• Если при этом стрелка возвращается к началу шкалы – это значит, что датчик неисправен
• Если нет, то либо неисправен сам прибор, либо проводок его замкнут на «массу» (на корпус)
• Чтобы это проверить, снимаем целиком комбинацию приборов
• Затем, отсоединяем серый проводок с красной полоской от указателя
• Включаем зажигание
• Если теперь стрелка указателя возвращается в начало шкалы – то указатель уровня бензина исправен, а поврежден проводок.

Когда стрелка указателя на панели приборов постоянно показывает, что бак пуст, действуем так:

• Отсоединяем проводок от вывода «Т» нашего датчика при включенном зажигании и соединяем этот проводок с «массой»
• Если при этом стрелка отклоняется – это означает, что датчик неисправен
• Если же стрелка не отклонилась, тогда снимаем целиком комбинацию приборов Отсоединяем серый проводок с красной полоской от клеммы указателя уровня бензина
• И подсоединяем его к «массе»
• Если теперь стрелка отклонилась – это значит, что прибор исправен, а причиной стал поврежденный провод от датчика в баке к указателю уровня бензина на панели приборов

Как производится замена датчика уровня топлива ваз 2107

После диагностики, когда нам уже ясно, что причина именно в измерителе уровня бензина, расположенном в баке, приступаем к замене.
Итак:

• Сначала следует сбросить давление в топливной системе автомобиля ваз 2107.

Внимание: Соблюдайте осторожность, при выполнении работ, которые связаны с системой питания автомобиля, либо разгерметизацией топливной системы инжекторного двигателя ваз 2107. Когда работает инжекторный двигатель автомобиля ваз 2107, запрещается разгерметизировать топливную систему, потому что давление в ней в этот момент составляет 280-320 кПа (2,8-3,2 бар).
А после остановки такого двигателя давление в системе падает до нуля не ранее чем через 2,5-3 часа.

• Поэтому если важно произвести работу, связанную с разгерметизацией топливной системы (замена форсунок, топливного фильтра, и т.п.), и она производится на остановленном только что инжекторном двигателе, нам необходимо сбросить давление топлива в системе питания, чтобы не ждать 2-3 часа
• Замена датчика топлива на ваз 2107 начинается с отсоединения провода «минус» от клеммы аккумуляторной батареи
• Затем вынимаем предохранитель F3 (это предохранитель цепи бензонасоса) из блока предохранителей
• Потом реле из системы управления инжекторного двигателя автомобиля ваз 2107.
• Подключаем провод к выводу аккумулятора и запускаем инжекторный двигатель, даем ему поработать, пока не выработает топливо в системе питания.
• Выключаем зажигание автомобиля.
• Возвращаем предохранитель на место.
• Снимаем колодку с проводами и отсоединяем шланги от трубок электрического бензонасоса
• Отсоединяем хомут крепления, и отводим верхнюю часть бака влево
• Воспользовавшись ключом на 7, откручиваем восемь гаек крепления по периметру фланца топливного модуля, которыми он крепится к топливному баку
• Приподнимаем топливный модуль и, наклоняя его, выводим поплавок датчика, указывающего уровень топлива, из отверстия

Выкручиваем гайки, крепящие топливный модуль по периметру. Приподнимаем модуль, и выводим поплавок датчика из отверстия

• Соединение между топливным баком и модулем уплотнено прокладкой
• Внимательно осматриваем ее, при наличии трещин, разрывов, необходимо заменить эту прокладку
• Чтобы снять приемный сетчатый фильтр, аккуратно подденьте его отвертками
• Снимите фильтр с наконечника электрического бензонасоса

Снимаем фильтр с бензонасоса при помощи двух плоских отверток

• Затем промываем фильтр в растворителе (лучше всего ацетон, либо ему подобный), очищаем при помощи жесткой кисточки и обязательно продуваем сжатым воздухом
• Замена датчика топлива на вазе 2107 начинается с освобождения отверткой фиксатора колодки проводов электрического бензонасоса и датчика
• Снимаем колодку

• Нажимаем шлицевой отверткой фиксатор проводов, и снимаем его
• Важно пометить положение проводов на колодке, чтобы потом не перепутать их, когда будем производить сборку
• С помощью шила, отжимаем наконечники проводков датчика уровня топлива
• Отсоединяем проводки от колодки
• Шлицевой отверткой выкручиваем винт, крепящий «массовый» провод электрического бензонасоса
• Винт нижнего крепления указателя уровня бензина
• Затем винт верхнего крепления указателя уровня бензина
• Перекусываем бокорезами либо кусачками, хомут крепления проводов
• Вынимаем датчик указателя уровня бензина

Проверка ДУТ

Теперь, когда измеритель уровня бензина снят, можно проверить его непосредственно.
Данные для проверки датчика указателя уровня топлива:

• Пустой бак – сопротивление 315-345 Ом
• Половина бака — сопротивление 100-135 Ом
• Полный бак – 7 Ом и меньше

Если неисправен старый, вставляем новый и собираем все в обратной последовательности.
Ваз 2107 замена датчика уровня топлива завершена.

Технические характеристики датчиков

ДУТ автомобилей ваз 2101-2107 кроме моделей 2102, 2104, идет модели — БМ892:

• Его номинальное напряжение 12 Вольт
• Полное (максимальное) сопротивление реостата составляет 345 Ом
• Радиус движения рычага 290 миллиметров
• Вес 0,2килограмма

ДУТ моделей ваз 2102, 2104, идет модели — БМ891:

• С номинальным напряжением 12 Вольт
• Полное (максимальное) сопротивление реостата будет 345 Ом
• Радиус движения рычага 183миллиметра
• Вес 0,154 килограмма

Стоимость покупки

Цена за датчик топлива для ВАЗовской «классики» колеблется в пределах 300-400 руб. А за указатель уровня , расположенный на панели приборов чуть больше — 400-500 руб. Все цены обозначены для розничных продаж(в регионе — Москва и ее область)
Меняем неисправный измеритель на новый. Собираем систему в обратной последовательности. Замена датчика уровня топлива на ваз 2107 завершена.
Вы убедились, что тут нет ничего трудного. В дополнение рекомендуем вам просмотр видео по замене измерителя уровня бензина.

Не горит лампочка топлива ваз 2107

Доводим указатель уровня топлива на Классике

Автор: Василий Аврамчук aka AURA ([email protected])

Эта тема была поднята в журнале «Украина за рулем», 07.2005, там очень было не ясно сфотографировано (фото ниже) и описано, но идея понятна. К сожалению, статья была утеряна, поэтому я не помню автора. Это на случай, если автор найдет данную статью здесь, все права на нее принадлежат ему. Автор вышеупомянутой статьи провел этот опыт и написал ее в журнал, я же прочитав, проэкспериментировал это и сфотографировал в более качественном виде.

Итак, попытаемся рассмотреть такую проблему в «классических» автомобилях ВАЗа, как странное поведение показаний датчика уровня топлива. Всем нам известна такая вещь, которая иногда случается в наших автомобилях, что, выехав после заправки в дальнюю дорогу с полным баком, уже после 200-250 км., наш датчик горит ярко красной лампочкой предупреждения о повторной заправке, и на этой лампочке мы проезжаем еще 150-200 км. В принципе мы к этому привыкаем со временем и приблизительно знаем, сколько мы еще проедем километров таким образом. Но есть один фактор в конструкции датчика топлива, что и является, по моему мнению, надоедливой вещью. Красная лампочка давит на психологию и заставляет нас нервничать, и соответственно чаще отвлекаться от дороги поглядываниями, то на датчик топлива, с ее зловещей красной лампочкой, то на спидометр, точнее на его отдельную часть – километража в пути.

Значит, само усовершенствование датчика топлива заключается в минимальном его изменении. Дело в том, что от топлива, деталям датчика достается не только информативность, а еще и налет, который в свою очередь и сводит информацию до неизвестности. Что требуется сделать? Дать на датчик достаточный «минус». Образующийся налет мешает контактировать деталям датчика, в данном случае, перебивает «минус». Нам требуется припаять проводок (см. схему), желательно мягкий, я взял остатки акустического провода, он многожильный и мягкий.

– ключ гаечный 7 мм.;
– отвертка крестовая;
– паяльник;

– кислота для пайки;
– провод.

Снимаем декоративную панель бензобака.

Отсоединяем проводки от датчика топлива.

Откручиваем и снимаем датчик топлива.

Паяем провод и устанавливаем в обратном порядке все на место.

1. Если раньше утром я заводил прогревать двигатель, при половине бака, датчик показывал на долю меньше, потом когда двигатель нагревался датчик выравнивал показания, хотя не знаю связано ли что-то с этим, но после апгрейда эта вещь исчезла.
2. Проездил я уже с этим 2 недели. Часто у меня при 18 литрах в баке загоралась лампочка предупреждения о заправке авто, теперь этого тоже нет, еще не просек, при скольки она загорается, но по крайней мере не на половине бака.
3. Вобщем-то и раскачивает показания меньше, по крайней мере, если раньше при подъезде в гараж при половине бака на ямке опять же могло закинуть и на возгарание лампочки, то теперь на этих же ямах у меня этого не стало.
4. Попривыкнуть теперь надо к более точным данным, которые я думаю будут такими постоянно, в любом случае, бак у меня на 38 литров (и 0,20 грамм, с горлом) больше не лезет, так вот показывает точно на половине при 19 литрах, просто я практически постоянно езжу с половиной бака, в день доливаю 10 л. и за день их выкатываю на работе. А если в баке даже чуть-чуть больше, то стрелка уже сдвигается, а не стоит на тех же показаниях.
Но на окончательные рассказы требуется еще немного времени, попожзе, где-то недельки через 2-3 напишу еще, это первичные заметки.

Как починить подсветку приборной панели на ВАЗ 2107?

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Причиной того, что подсветка приборной панели ВАЗ 2107 не горит, скорее всего, является выход со строя ламп накаливания. Следовательно, для ее устранения потребуется замена поврежденных лампочек на новые. Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Сначала нужно снять пластмассовые ручки с рычажков управления краником отопителя и воздушной заслонки и открутить гайку крепления ручки обнуления суточного счетчика, чтобы они не мешали снимать приборную панель ВАЗ 2107.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

• Открутить гайку тросика спидометра;
• Отсоединить шлангочку от эконометра;
• Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

1. Уровня топлива;
2. Указателей поворотов;
3. Системы управления двигателем;
4. Включения габаритных огней;
5. Давления масла в двигателе;
6. Включения ручника;
7. Включения дальнего света;
8. Заряда аккумулятора.

Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.

Сборка приборной панели выполняется в обратной последовательности:

• Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
• Устанавливают панель на ее штатное место;
• Фиксируют ее саморезом и ставят на место заглушку.
• Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

В результате освещение приборов работает, задачу можно считать полностью выполненной.
