Замена топливного фильтра ваз 21214

Движок ВАЗ 21214 может применяться для установки на авто ВАЗ “Нива”: 2121, 21213, 21214, 2131; “Надежда” 2120 и их модификациях.

Базой для нового агрегата стала модель 21213. Многие конструктивные элементы мотора 21214 некординально отличаются от соответственных частей базисной модели. Внесение большинства конфигураций в конструкцию связано с переходом на систему впрыска, введением частей обеспечивающих выполнение экологических норм Евро 2 (3) и внедрением гидроопор рычагов клапанов. Установка на автомобиле ГУРа востребовала дополнительной доработки частей мотора.

В собственном развитии движок перетерпел несколько модификаций. 1-ые модели оснащались централизованным впрыском. Модель 21214-20 имела уже попарно-параллельный впрыск горючего, контроллер Bosch MP7.0 и соответствовала требованиям Евро 2. Переход на Евро 3 и внедрение гидроопор рычагов клапанов конторы INA востребовал предстоящей доработки мотора. Сейчас серийно выпускаются движки последующих модификаций.

21214-41 — модификация с насосом гур, со железным сварным коллектором,гидроопоры ЯЗТА, Евро 3.

21214-34 — модификация без насоса гур, с металлическим коллектором,гидроопоры INA, Евро 3.

21214-33 — модификация с насосом гур, с металлическим коллектором,гидроопоры INA, Евро 3.

Смотрите:

21214-32 — модификация с насосом гур, с металлическим коллектором,гидроопоры INA, топливные трубки под резвые разъемы,маховик под сцепление 215мм,Евро 3.

21214-31 — модификация с насосом гур, со железным сварным коллектором,гидроопоры INA,Евро 4.

21214-30 — модификация без насоса гур, со железным сварным коллектором,гидроопоры INA,Евро 4.

Геометрические характеристики блока цилиндров 21214 совпадают с блоком 21213. Поменялась форма фронтальной крышки мотора – потребовалось место для установки датчика положения коленчатого вала. Дополнительно на блоке имеется отверстие под крепление кронштейна ( 21214-3407140)для установки насоса ГУР (глядеть «Блок цилиндров»).

Шатунно-поршневая осталась без конфигураций от мотора 21213. Применяемый коленчатый вал 21213-1005015, обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.). Шкив коленчатого вала дополнен задающим зубчатым диском. Зубцы диска позволяют сформировывать сигнал для датчика положения коленчатого вала. На последних моделях мотора устанавливается демпфирующий шкив (21214-1005058-10). Конструкция демпфера позволяет понизить крутильные колебания на валу и уменьшить шумность мотора. Маховик модели 21213, с поперечником рабочей поверхности 200 мм.

Значимые конфигурации потребовались для головки. Новенькая головка цилиндров имеет индекс 21214-1003011-30(36). За базу принята конструкция головки 21213. В головке цилиндров(под Евро 3), со стороны звездочки, предусмотрены дополнительные отверстия для датчика фаз и его крепления. На головке появились отверстия под шпильки для крепления ресивера.

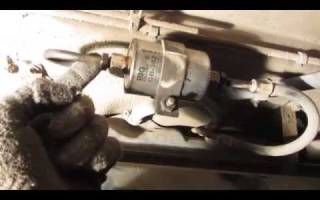

Замена топливного фильтра нива 21214

Замена ТОПЛИВНОГО фильтра на ВАЗ 2108,2109,2199,2113,2114 и 2115 инжектор.

Замена ТОПЛИВНОГО фильтра на ВАЗ 2108,2109,2199,2113,2114 и 2115 инжектор

Прокачка топливного фильтра на Ниве после его замены.

Использование гидроопор потребовало изменений в конструкции головки. Для устранения зазоров в клапанном механизме, вместо регулировочных болтов были установлены гидроопоры рычагов клапанов. К каждой гидроопоре подается масло под давлением, которое подводится по отдельному трубопроводу. Головки имеют приливы и дополнительные крепежные отверстия для монтажа элементов гидроопоры. Головки, комплектовавшиеся отечественными гидроопорами имеют индекс 21214-1003015. Отличаются они диаметром резьбовых отверстий под гидроопоры, которые составляют М18?1,5. Внутри колодцев под гидроопоры отсутствуют дренажные отверстия. Головка блока 21214-1003015-30 рассчитана на установку гидроопор фирмы INA. Отверстия в таких головках с резьбой М24х1,5, а внутри колодцев имеются дренажные отверстия. Обозначение новой головки выполнено в литье.

Конструктивно различаются рампы подвода масла к опорам. Новая рампа 21214-1007180-30 выполнена из нержавеющей стали и невзаимозаменяемая с вариантом 21214-1007180.

Незначительно изменился рычаг клапана. По сравнению со старым рычагом мод. 2101-1007116, в новом уменьшена радиусная опорная площадка(11мм) контактирующая с кулачком распредвала. Код нового рычага 21214-1007116-30. Отличить его можно по дополнительной (уже второй) проточке на внешней стороне рычага со стороны гидроопоры. Новый рычаг 21214-1007116-30 может без ущерба устанавливаться вместо старого.

Значительные изменения затронули привод распределительного вала. Двухрядная цепь заменена на однорядную втулочно-роликовую цепь (21214-1006040-03). Поэтому на двигателе все приводные звездочки заменены на однорядные от двигателя 2123. Звездочка масляного насоса имеет меньший размер (30 зубьев). Это позволило повысить производительность масляного насоса и обеспечить надежную работу гидронатяжителя и гидротолкателей. Применена пружинно-гидравлическая система натяжения цепи. Подвод масла к гидронатяжителю осуществляется по специальной трубке. В механизме привода используются новые успокоитель цепи и башмак натяжителя. Обе детали изготовлены с использованием износостойкого пластика. Башмак натяжителя 21214 длиннее башмака мод. 21213.

Смотрите:

На двигателе применен оригинальный распределительный вал 21214-1006010. Применение гидроопор повлекло изменение профиля кулачков распределительного вала. Он не взаимозаменяем с валом 21213.

На двигателе применен генератор на 80А. По своим характеристикам он не отличается от генератора модели 2112. На генераторе установлен новый шкив с наружным диаметром 80,0мм., поэтому генератор получил новый индекс 21214. Для привода применяется ремень 2107-1308020(длина — 944мм).

Двигатель может комплектоваться чугунным выпускным коллектором или сварным коллектором из нержавеющей стали (для комплектации Евро-3). Переход на сварные конструкции позволяет снизить массу коллектора. Это способствует ускоренному прогреву нейтрализатора и создание оптимальных температурных условий для его нормальной работы. Выпускной коллектор для инжекторных модификаций имеет отверстие для установки датчика. На двигатель может устанавливаться коллектор модели 2123.

В системе питания устанавливается ресивер от модели 2123.

Топливная рампа 2123-1144010-11. Форсунка топливная «SIEMENS» VAZ20734 (желтые). На старых модификациях могут устанавливаться форсунки «BOSCH» 0280 158 110.

Модуль зажигания заимствован у ВАЗ-2112. Управление двигателем осуществляется контроллером BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 Для модификации под Евро-2 применяется система попарно-параллельного впрыска топлива. Для моторов под Евро-3 применяется система фазированного впрыска топлива. Фазированный впрыск позволяет осуществлять индивидуальную подачу топлива на каждый цилиндр и повысить точность дозирования топлива.

Под новый проект модернизации автомобиля LADA 4×4 21214M, в двигатель были внесены некоторые изменения. Двигатель стал комплектоваться маховиком 2123 (с диаметром рабочей поверхности 215 мм).

В системе охлаждения применены прокладки с эластичным полимерным валиком, исключающим течь. На водяной насос установлен сальник с повышенным ресурсом производства группы Freudenberg (Фройденберг). В топливной системе изменения произошли в конструкции топливных магистралей. Для соединения топливопроводов используются быстроразьемные муфты. Топливный фильтр перемещен из моторного отсека ближе к топливному баку.

Блог про Уаз

Функциональное назначение системы питания топливом инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4, это обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Инжекторный двигатель ВАЗ-21214 оборудован электронной системой управления двигателем с распределенным впрыском топлива.

Система питания топливом инжекторного двигателя ВАЗ-21214 на Лада 4х4, устройство, конструкция, принцип действия, схемы, наименования и каталожные номера деталей.

В состав системы питания топливом инжекторного двигателя ВАЗ-21214 входят элементы следующих систем:

Системы подачи топлива, включающей в себя:

— Топливный бак.
— Электробензонасос.
— Трубопроводы и шланги.
— Топливную рампу с форсунками и регулятором давления топлива.
— Фильтр тонкой очистки топлива.

Системы воздухоподачи, состоящей из:

— Воздушного фильтра.
— Воздухоподающего патрубка.
— Дроссельного узла.

Системы улавливания паров топлива, в которую входят:

— Адсорбер.
— Соединительные трубопроводы.

Схема системы питания топливом инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4.

В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены. Форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем. Непрерывно контролирующий с помощью соответствующих датчиков:

— Нагрузку и тепловое состояние двигателя.
— Скорость движения автомобиля.
— Оптимальность процесса сгорания в цилиндрах двигателя.

Работа системы распределенного впрыска топлива инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4.

Особенности конструкции системы питания топливом инжекторного двигателя ВАЗ-21214-30 Евро-3 и ВАЗ-21214 Евро-2.

В 2009 году на автомобили Лада 4х4 начали устанавливать несколько измененные системы питания, выпуска отработавших газов, улавливания паров топлива, удовлетворяющие требованиям норм токсичности Евро-3. Модернизированный двигатель получил обозначение ВАЗ-21214-30.

Система питания топливом инжекторного двигателя ВАЗ-21214-30 Евро-3 конструктивно аналогична системе питания двигателя ВАЗ-21214 Евро-2, но отличается измененной компоновкой некоторых элементов и модернизированными креплениями топливных шлангов.

Топливный бак системы питания топливом инжекторного двигателя ВАЗ-21214.

Топливный бак состоит из двух стальных штампованных частей, сваренных между собой. Установлен в углублении пола под задним сиденьем. Бак прикреплен к кузову болтами и закрыт сверху металлической крышкой.

Наливная труба соединена с баком двумя бензостойкими резиновыми шлангами. Толстый шланг служит для заливки топлива. Тонкий — для отвода воздуха, вытесняемого из бака при его заправке топливом. Шланги закреплены хомутами. В пробку заливной горловины встроены впускной и выпускной клапаны. Они предотвращают деформацию бака при изменении давления внутри него.

В верхней части топливного бака установлен электрический топливный насос, объединенный с датчиком уровня топлива. Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке. И оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.

Наименования, каталожные номера и применяемость деталей топливного бака автомобиля ВАЗ-21214-20 Лада 4х4.

Наименования, каталожные номера и применяемость деталей топливных трубопроводов автомобиля ВАЗ-21214-20 Лада 4х4.

Топливный модуль.

Установлен в топливном баке. Включает в себя электрический топливный насос и датчик указателя уровня топлива. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе. Для доступа к топливному модулю под подушкой заднего сиденья необходимо снять крышку отсека топливного бака. Уровень топлива в баке определяется с помощью датчика указателя уровня топлива, закрепленного на топливном модуле.

Топливный насос системы питания топливом инжекторного двигателя ВАЗ-21214.

Погружной, с электроприводом, двухступенчатый, роторного типа. Насос обеспечивает подачу топлива и установлен в топливном модуле. Это снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Насос включается с помощью реле по команде контроллера системы управления двигателем (при включенном зажигании).

От топливного насоса по шлангам и трубопроводам топливо подается под давлением более 284 кПа через топливный фильтр, расположенный под днищем автомобиля, к топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает его.

Топливный фильтр тонкой очистки системы питания топливом инжекторного двигателя ВАЗ-21214.

Встроен в подающую магистраль между электробензонасосом и топливной рампой и установлен в моторном отсеке на левом переднем брызговике под запасным колесом. Фильтр не разборный, со стальным корпусом и бумажным фильтрующим элементом. На корпус фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа форсунок.

Представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена на впускной трубе двумя винтами. На заднем конце рампы находится клапан для контроля давления топлива, закрытый резьбовой пробкой, и регулятор давления.

Последний изменяет давление в топливной рампе в пределах от 3,0 до 3,2 бар (3,0-3,2 кгс/см2) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками. Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.

Наименования, каталожные номера и применяемость деталей топливной рампы, форсунок и регулятора давления автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Топливная электромагнитная форсунка.

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускные каналы. Управляет работой форсунок контроллер.

При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя. Через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрическою импульса.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Регулятор давления топлива.

Установлен на топливной рампе и предназначен для поддержания постоянного перепада давления между давлением воздуха во впускной трубе и давлением топлива в рампе. Регулятор состоит из клапана с диафрагмой, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кПа.

Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры, топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму и открыть клапан.

С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, перепуская некоторое количество топлива через сливной трубопровод обратно в бак. При нажатии на педаль газа, дроссельный узел открывает заслонку. Разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан и давление топлива возрастает.

Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан. Давление топлива снижается. Перепад давлений, задаваемый жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления не разборный, при выходе из строя его заменяют.

Воздушный фильтр системы питания топливом инжекторного двигателя ВАЗ-21214.

Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр и гофрированный резиновый рукав. Воздушный фильтр установлен в правой части моторного отсека на трех резиновых опорах. Фильтрующий элемент бумажный, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом воздухоподводящим патрубком. Между патрубком и фильтром установлен датчик массового расхода воздуха.

Наименования, каталожные номера и применяемость деталей воздушного фильтра автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Наименования, каталожные номера и применяемость деталей системы подачи воздуха автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Дроссельный узел.

Закреплен на впускном коллекторе. Представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлен блок управления дроссельной заслонкой. В данной конструкции отсутствует механическая связь педали «газа» и дроссельной заслонки. Заслонка открывается на требуемый угол по сигналу контроллера, который в свою очередь получает входной сигнал от датчика положения педали «газа».

Дроссельный узел дозирует количество воздуха, поступающего во впускную трубу. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения. Необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина.

Наименования, каталожные номера и применяемость деталей дроссельного патрубка автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Регулятор холостого хода.

Регулирует частоту вращения коленчатого вала на режиме холостого хода. Управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам контроллера.

Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла задвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Сетка топливная ВАЗ 21073, 21213, 21214 погружная, прямоугольная, фильтр электробензонасоса

Уважаемые покупатели, во избежание ошибок при отправке сетки топливной ВАЗ 21214 погружной, прямоугольной, в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска, форму топливной сетки, объемом двигателя L 1,4 или L 1,5 или L 1,6.

В основе бензонасоса лежит электродвигатель. Если бы ресурс зависел лишь от него (а в западных автомобилях так примерно и происходит), то бензонасоса хватало бы примерно на 150 – 200 000 километров.

Топливный электробензонасос использует в качестве смазки само топливо, а наше топливо отличается некоторой абразивностью:

– в нем полно мельчайших частиц, которые со временем стачивают рабочие элементы насоса, и тот начинает терять свою рабочие свойства задолго до того, как выйдет из строя электродвигатель;

– если топливный фильтр загрязнен достаточно сильно, то ситуация усугубляется еще больше.

Уменьшить скорость износа можно своевременной чисткой топливной системы и регулярной заменой топливной сетки и топливного фильтра.

1 – приемный сетчатый фильтр; 2 – топливный насос; 3 – датчик указателя уровня топлива; 4 – подводящая трубка; 5 – сливная трубка; 6 – колодка электрического разъема; 7 – поплавок датчика.

От бензонасоса по топливной трубке топливо поступает в топливный фильтр для более тщательной очистки.

Сетка электробензонасоса выполняет роль фильтра, то есть когда топливо находящиеся в бензобаке качается в двигатель автомобиля, то сперва оно проходит через сетки, которая в свою очередь очищает бензин, от грязи и мелких соринок, которые очень пагубно сказывается на топливную систему, при попадании в двигатель автомобиля.

Сетка топливная 21214 электробензонасоса, время от времени нужно менять, потому что когда она засорена топливо в двигатель качается с пониженным давлением, то есть оно очень плохо проходит через засорённую сетку и в связи с этим машина едет рывками и бывает даже плохо заводится.

Износ электробензонасоса сопровождается довольно занятным симптомом: снижается расход топлива. Но вместе с тем уменьшается и приемистость двигателя, поэтому особо радоваться нечему.

Одна из самых основных причин засорения сетки – это не качественное вливаемое топливо в машину, в котором могут находиться частички мусора, различного рода отложения и т.д..

Не стоит затягивать замену топливной сетки, чтобы избежать засорения топливной системы. Сетка бензонасоса находится прямо в нём, то есть она располагается в нижней части электробензонасоса.

Для того, чтобы заменить сетчатый фильтр, необходимо вытащить бензонасос из бака. Для этого могут понадобиться следующие инструменты:

– Плоская и крестовая отвертки;

– Головка на 7 мм и удлинитель;

– Трещотка или вороток;

– Ключ на 17 (если штуцеры на гайках).

При снятии бензонасоса внимательно осмотрите внутреннее состояние бака, и при необходимости хорошенько его почистите или промойте, чтобы избавиться от посторонних частиц и образований.

После замены топливной сетки электробензонасоса, повернув ключ зажигания дождитесь, чтобы электробензонасос накачает бензин в топливную систему, а затем заведите машину!

Другие артикулы товара и его аналогов в каталогах: 21214113920000.

ВАЗ 2104 – 2107, ВАЗ 2121, ВАЗ 21213021214, ВАЗ 2131.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить топливную сетку электробензонасоса с объемом двигателя 1,6-1,7 литра на автомобиле семейства ВАЗ.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как заменить топливный фильтр ваз 21214 инжектор

Lada 4х4 (ВАЗ-21214) : Замена топливного фильтра

В соответствии с регламентом технического обслуживания замену топливного фильтра проводим через каждые 30 тыс. км пробега.

Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще, чем указано в регламенте. Работу выполняем на смотровой канаве или эстакаде.
Топливный фильтр установлен снизу автомобиля в углублении днища над дополнительным глушителем системы выпуска отработавших газов.

Топливо в системе питания (при включенном зажигании и некоторое время после его выключения) находится под давлением. Поэтому, если замену фильтра выполняем сразу же после поездки или после включения зажигания, в системе питания необходимо сбросить давление топлива. Если же зажигание не включалось в течение суток и более, давление топлива в системе, как правило, отсутствует. Это можно проверить, отвернув колпачок штуцера топливной рампы и нажав на стержень золотника (см. «Система питания», с. 123).

При замене фильтра нужно учитывать, что он расположен ниже топливного бака и при демонтаже фильтра топливо может самотеком вытекать из бака через отсоединенную трубку. Поэтому подставляем под фильтр емкость для сбора топлива.

Для сброса давления в системе снимаем облицовку левой передней боковины (см. «Снятие контроллера», с. 115).
Нажав на два фиксатора, разъединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов.

Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2-3 с. После этого давление в системе питания будет сброшено.
Ключом «на 10» ослабляем затяжку болта хомута крепления топливного фильтра.
Придерживая ключом «на 19» корпус топливного фильтра за шестигранник, ключом «на 17» отворачиваем штуцер трубки подвода топлива к фильтру.

Выводим наконечник трубки из фильтра и во избежание утечки топлива из бака надеваем на наконечник колпачок штуцера прокачки тормозного механизма.
Аналогично отворачиваем штуцер наконечника трубки подвода топлива к рампе.
. и выводим наконечник трубки из фильтра.
Сдвигаем фильтр вперед и вынимаем его из хомута.

Сливаем оставшееся в фильтре топливо в емкость.

Новый фильтр устанавливаем в обратной последовательности.

Стрелка на корпусе фильтра должна быть ориентирована по направлению движения топлива (к передней части автомобиля).

Перед соединением топливных трубок с фильтром проверяем состояние.
.. .уплотнительных резиновых колец, расположенных на наконечниках трубок.

При повреждении кольца (разрывы, трещины, замятия) или потере им эластичных свойств заменяем кольцо. После установки фильтра соединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов. Включаем зажигание и проверяем герметичность соединений.

Внимание! Работу проводим на непрогретом двигателе.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кронштейн опоры запасного колеса (см. Снятие трубы и опоры запасного колеса).

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении.

Ключом «на 10» ослабляем стягивающий болт хомута.

. и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности.

Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля.

Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.

все полезное находится здесь

Замена топливного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на непрогретом двигателе.

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем кронштейн опоры запасного колеса .

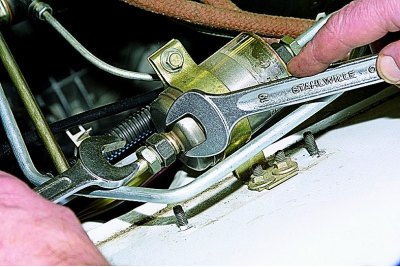

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

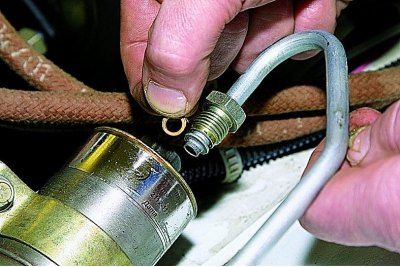

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении.

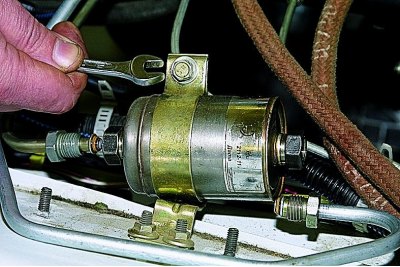

Ключом «на 10» ослабляем стягивающий болт хомута…

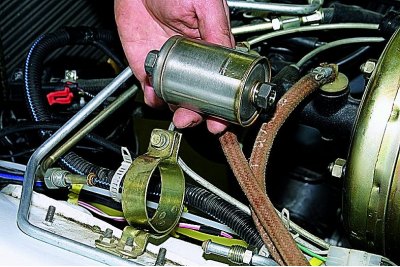

…и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности.
Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля.
Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.
